visionpro实践项目（四）骰子点数统计

1.需求：统计每个骰子上的点数，并显示。

2.解决思路：先使用图像转换器工具，将彩色图像转换为黑白图像；然后使用斑点工具，进行斑点分割，计算出点数；最后使用标签工具，显示结果。
3.步骤：

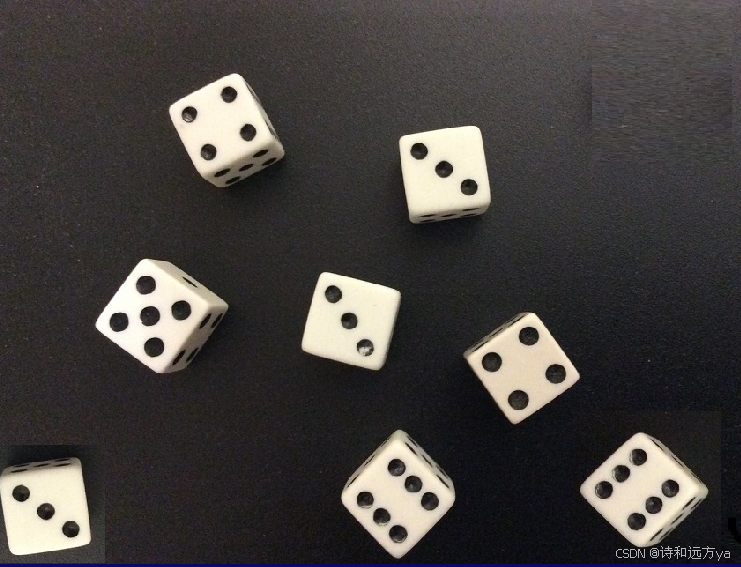

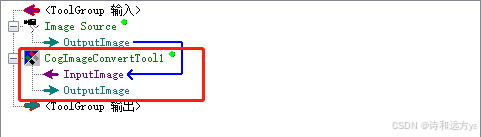

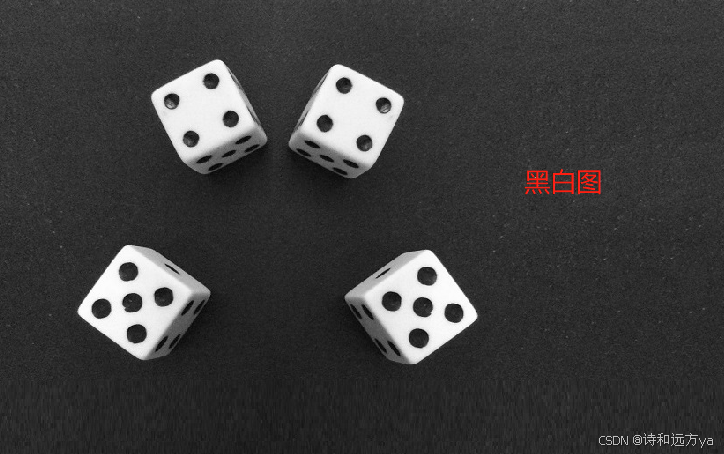

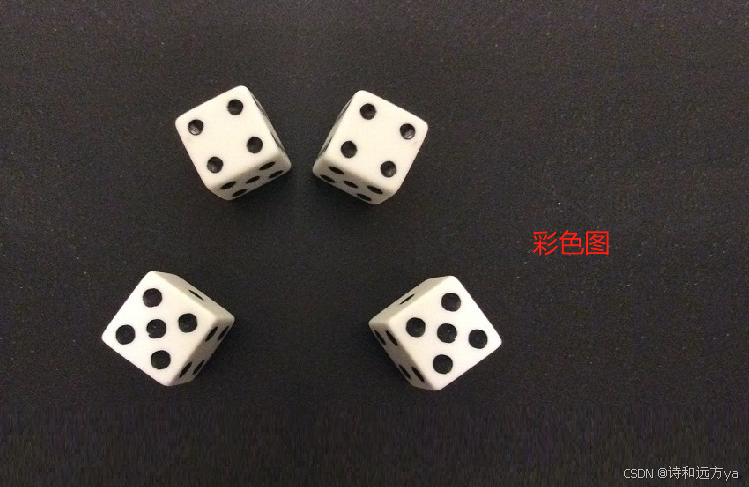

添加图像转换器工具，输入彩色图像，输出黑白图像。



直观的感受是图像变得更清晰，色调更冷了哈哈。白的地方更白了。

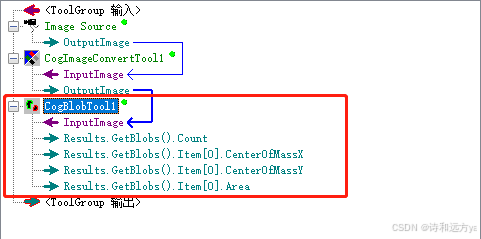

添加斑点工具。

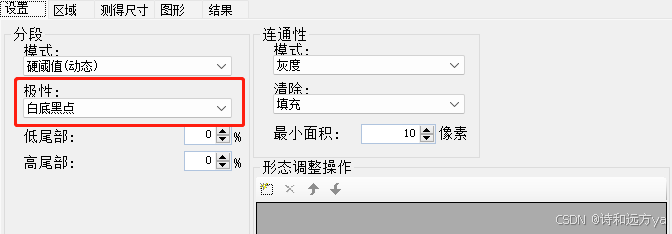

极性设置为白底黑点，因为我们要检测白色面上黑色的点数。

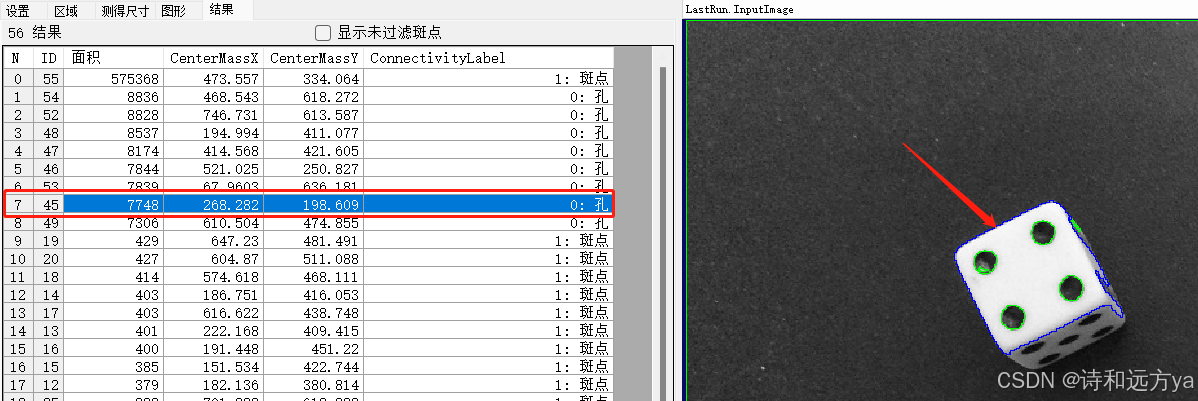

把结果中检测到的孔过滤掉。

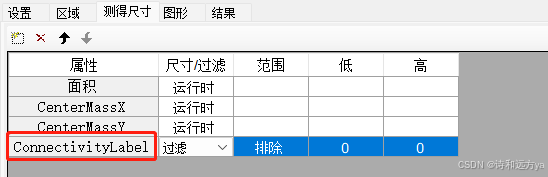

孔对应的ConnectivityLabel是0，过滤掉。

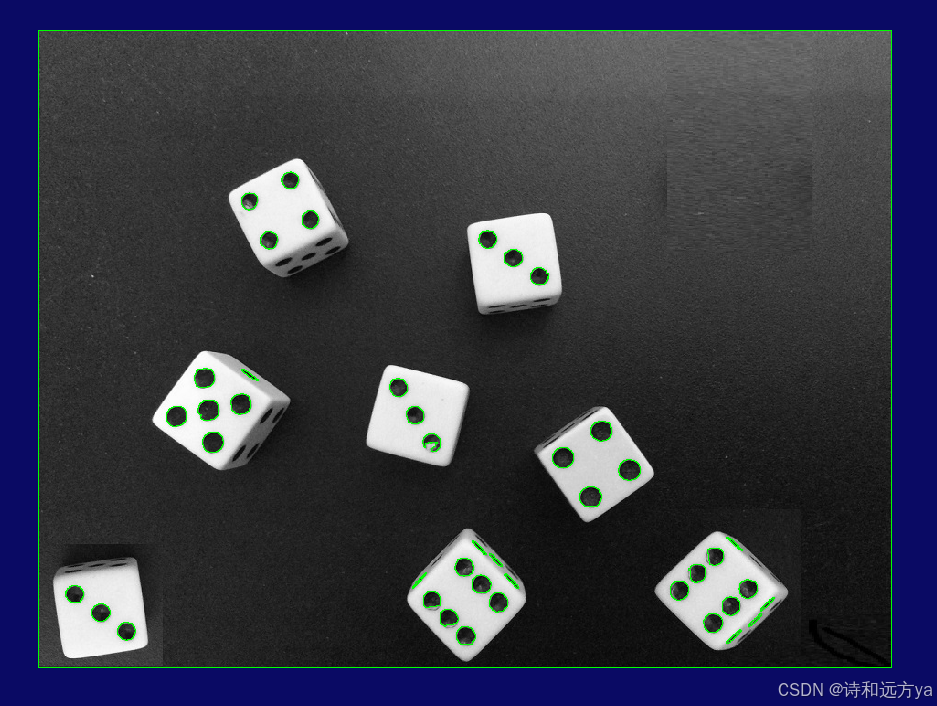

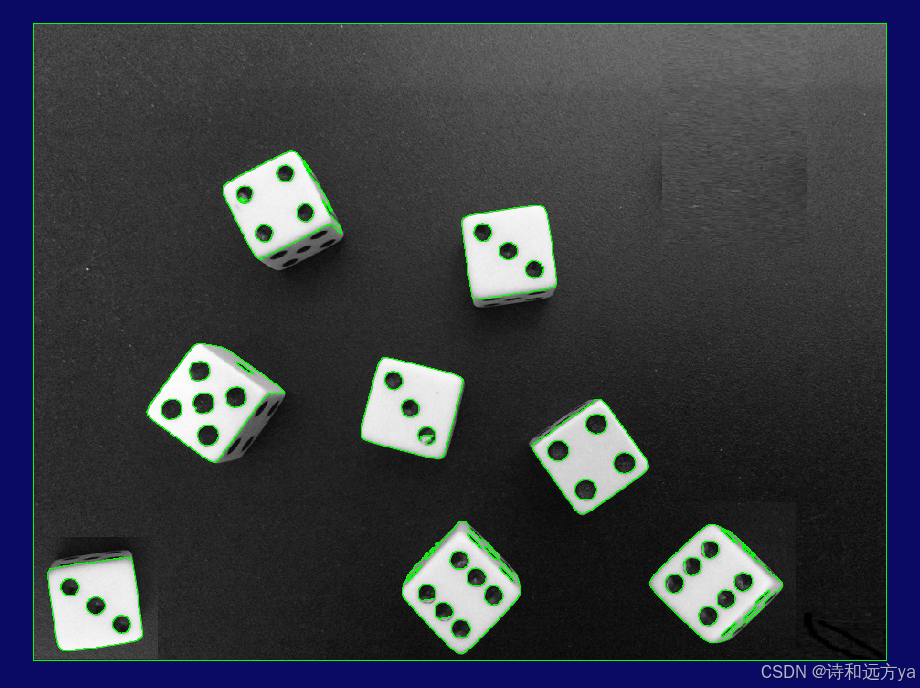

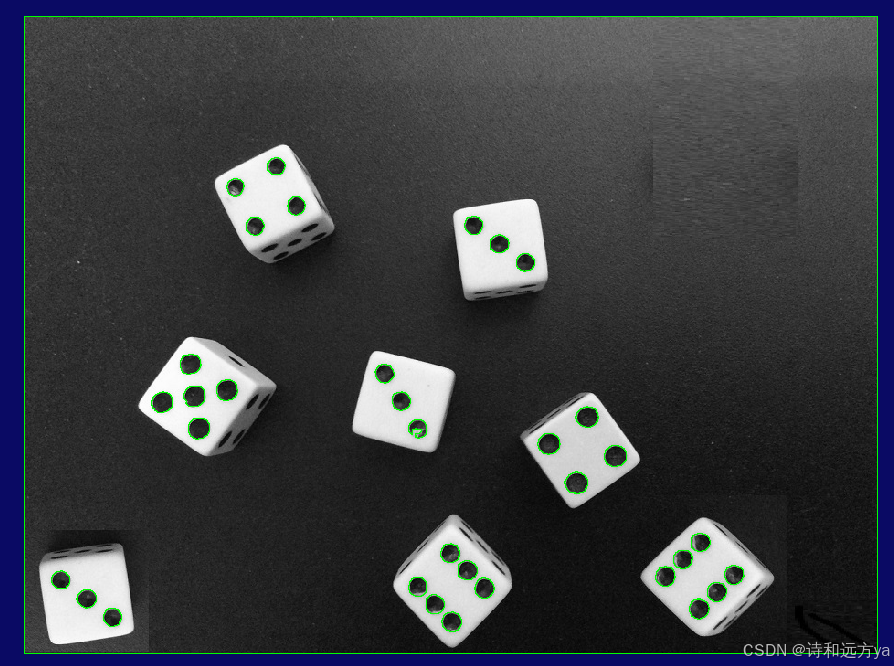

可以看到，侧面的点也会包含在内，因此需要进一步地过滤。

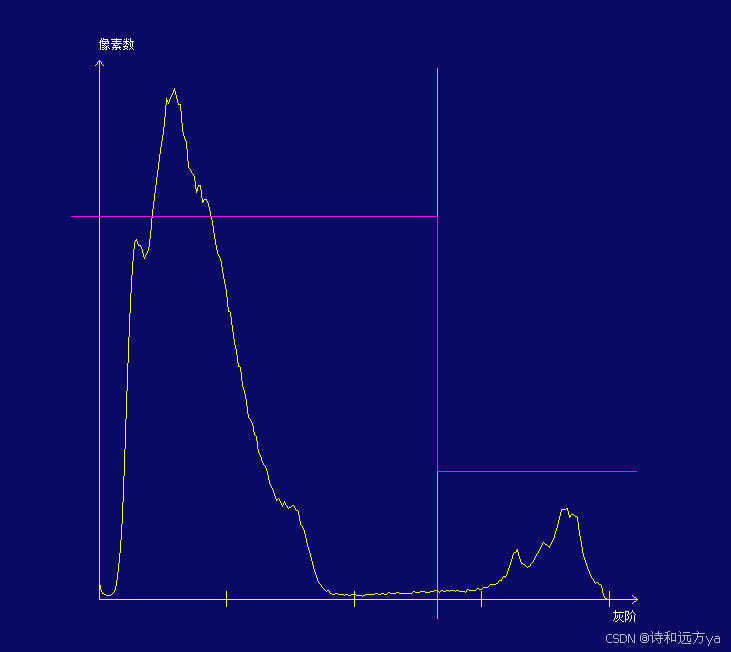

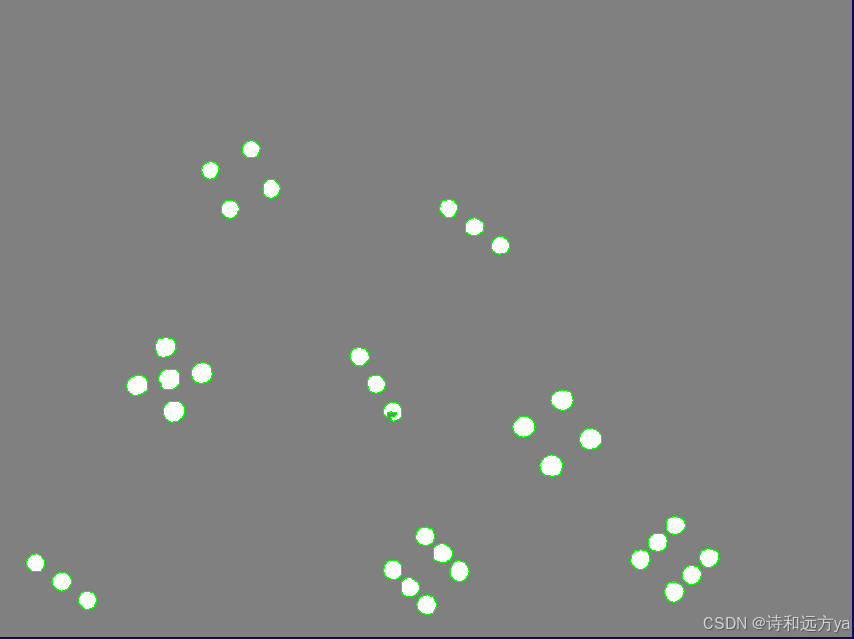

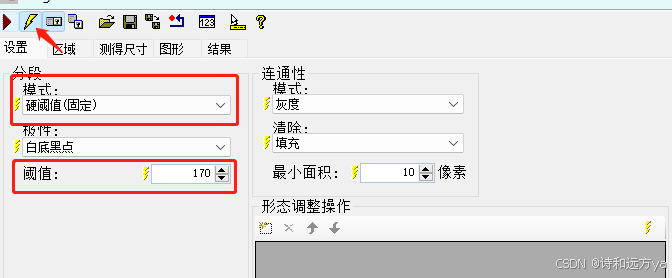

打开电子模式，这样程序就可以实时的运行了，可以实时看到调整的效果。设置模式为“硬阈值（固定）”，设置阈值为170。

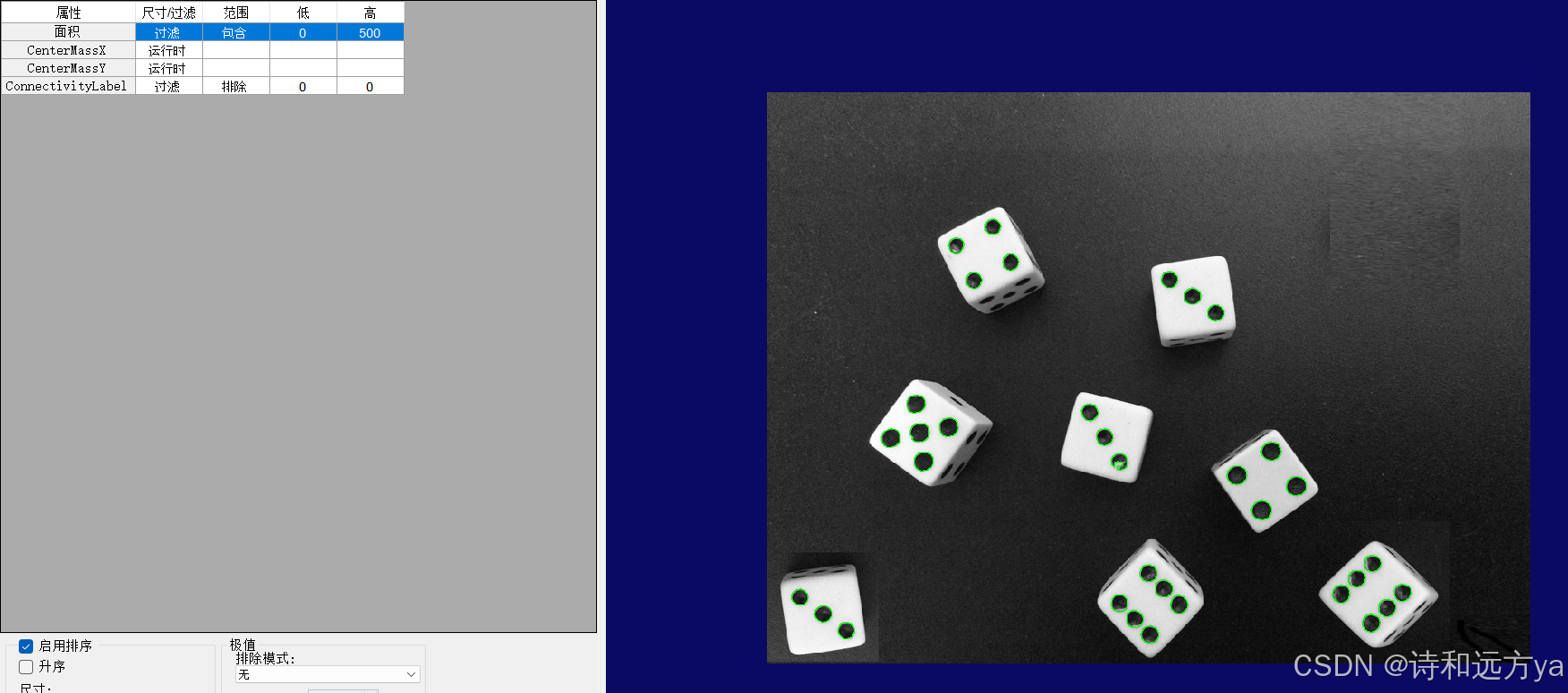

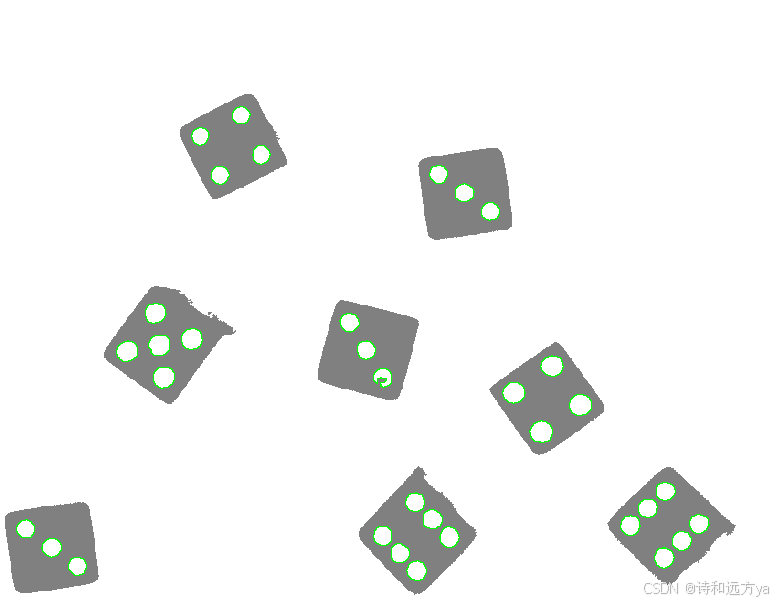

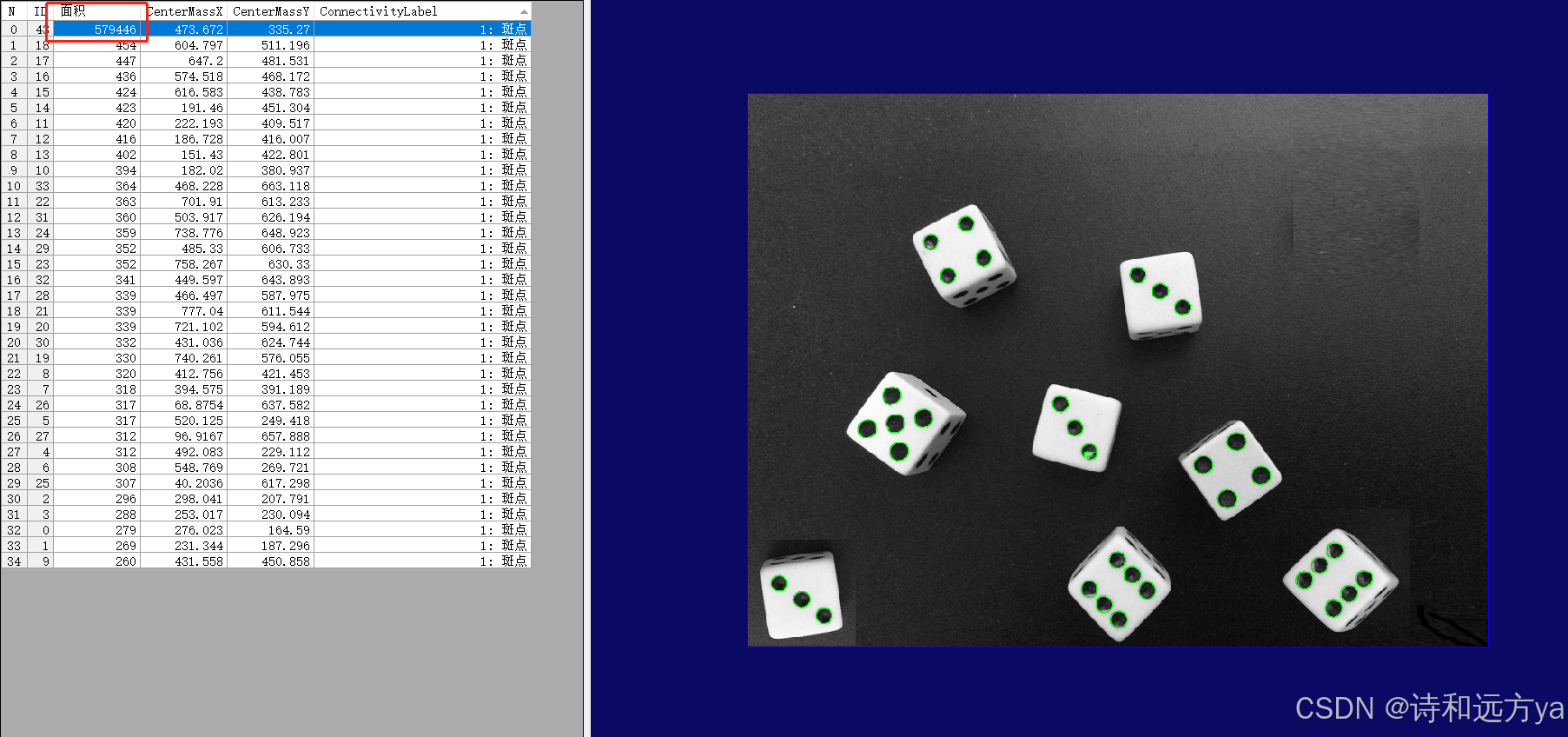

我们发现图片的最外面的框会包含，根据面积将它筛选掉。

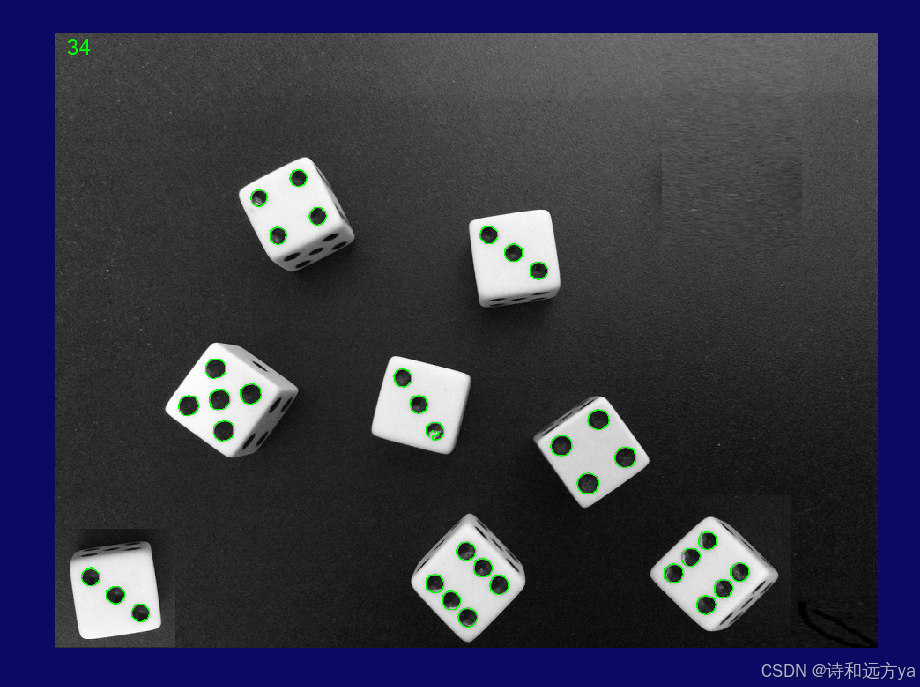

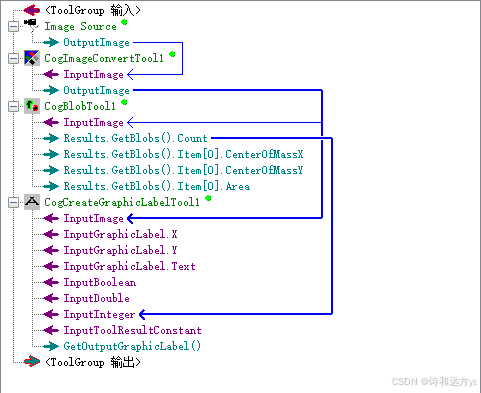

添加标签工具。
