Proteus仿真运行STM32

最新推荐文章于 2025-10-09 20:53:03 发布

原创

最新推荐文章于 2025-10-09 20:53:03 发布 · 2.1k 阅读

·

3

·

CC 4.0 BY-SA版权

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍了如何使用Proteus 8.6以上版本进行STM32仿真电路设计，包括创建工程项目、绘制仿真电路图，并通过Keil 5生成.hex文件。在电路图中添加了必要的元器件如电源、电阻和LED，最终实现了流水灯效果。

proteus画仿真电路图

1、创建工程项目

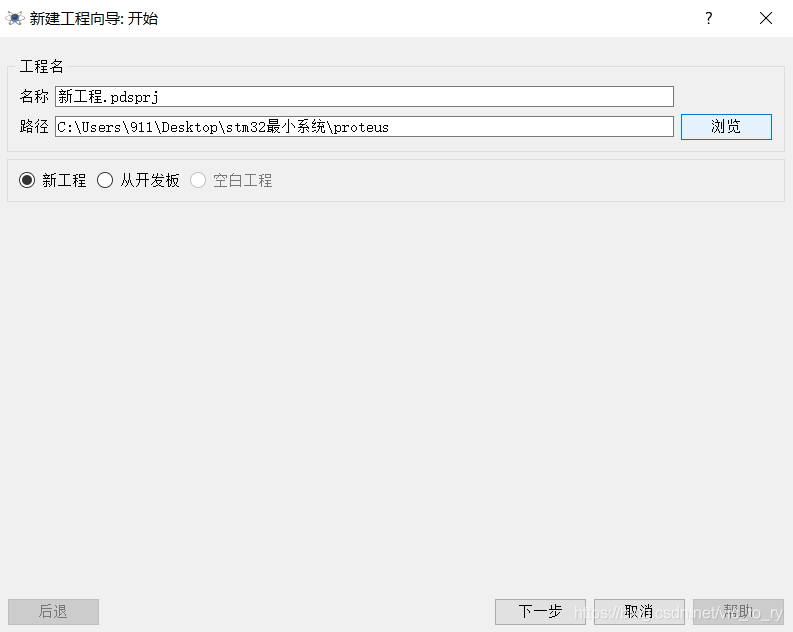

1、打开proteus，创建工程。（proteus最好用8.6版本以上的，之前的没有stm32芯片）

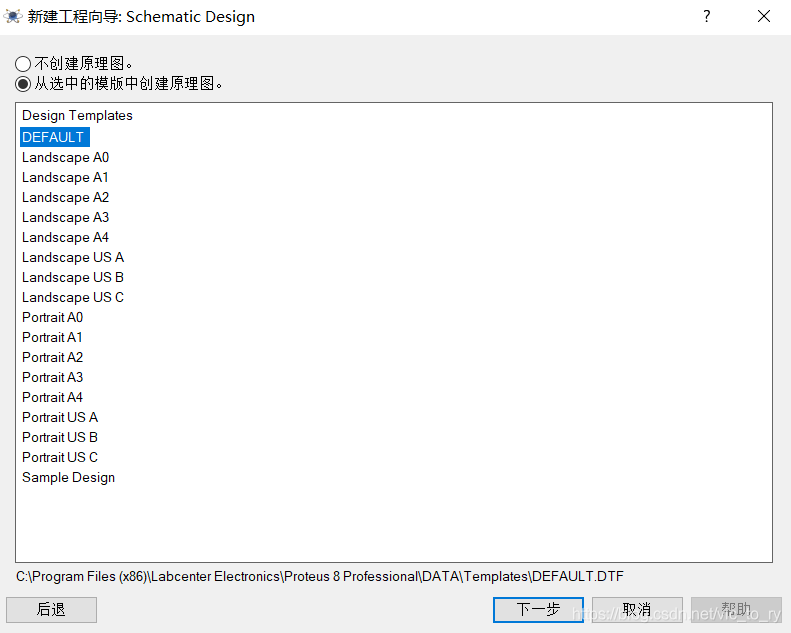

在这里插入图片描述 2、选择需要的模块创建原理图。

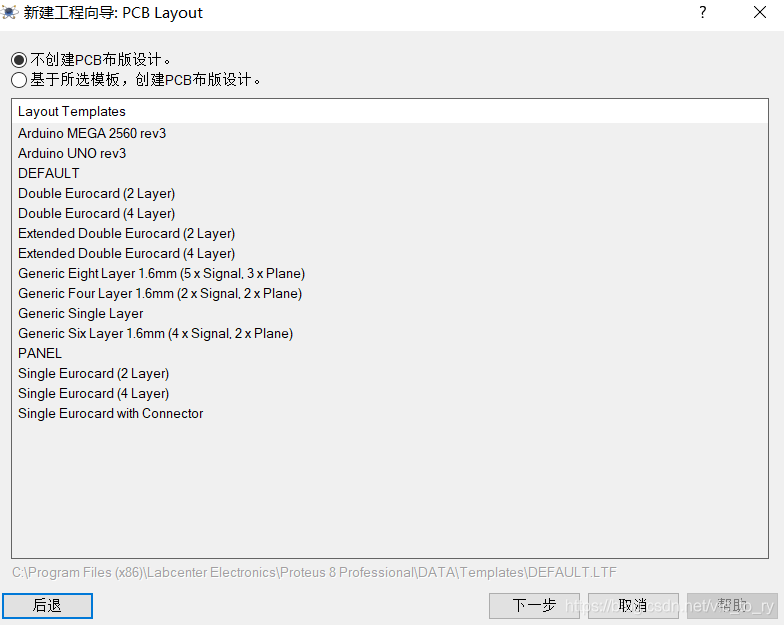

3、不需要PCB布板设计。

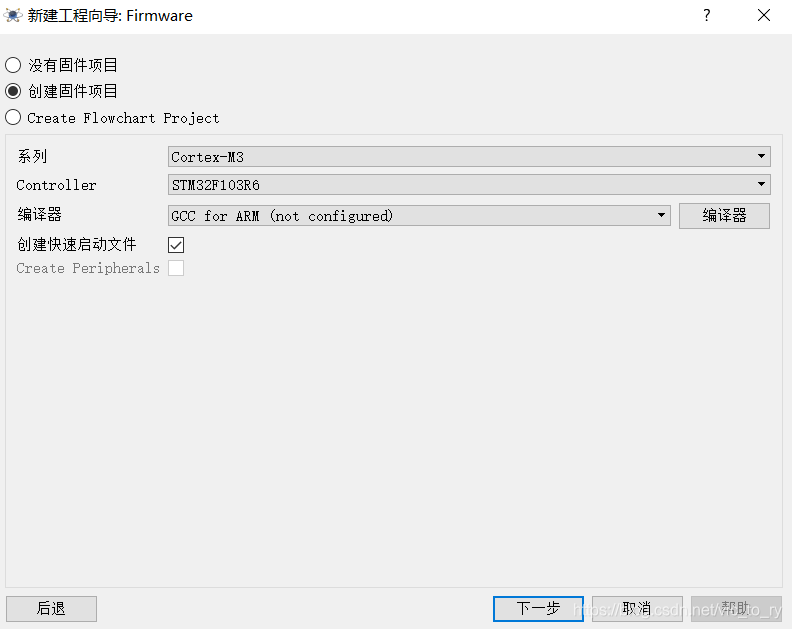

4、创建固定项目，其中：系列选择Cortex-M3，Controller选择STM32F103R6。

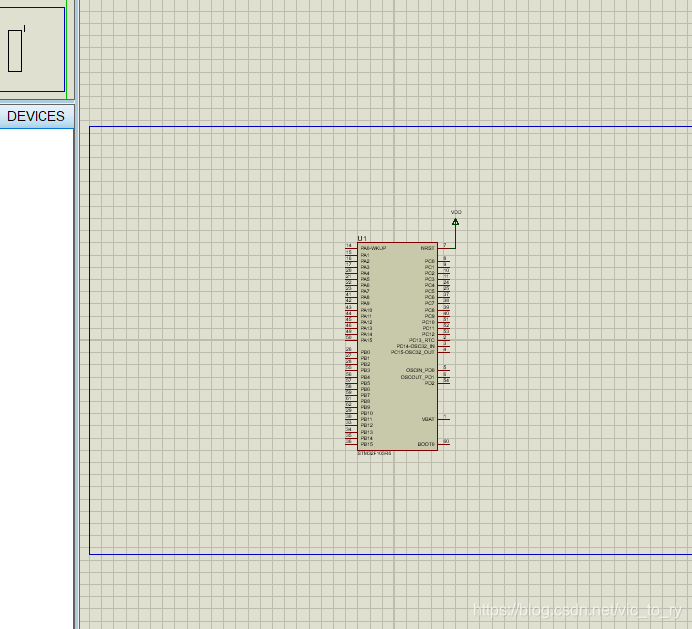

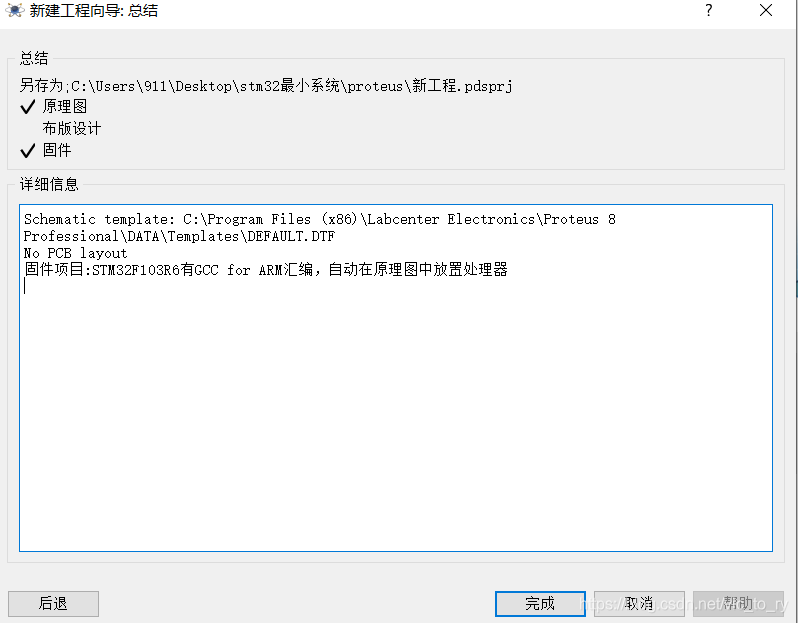

5、最后创建成功。

2、作仿真电路图

1、在原理图上添加所需要的元器件。（本次实验做流水灯，需要电源、电阻、LED灯、一块STM32芯片·）
在这里插入图片描述

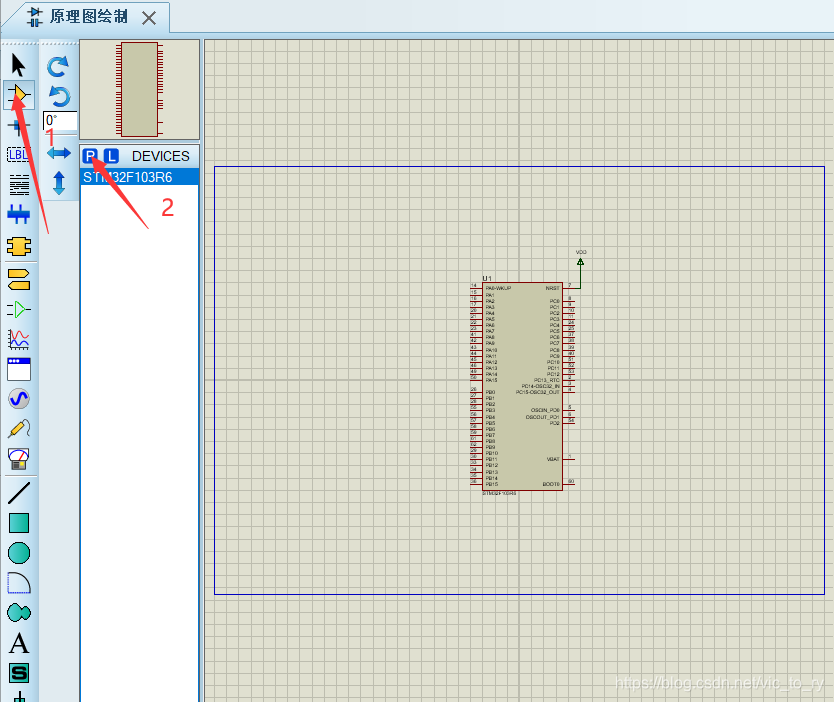

点击P可以添加元器件。

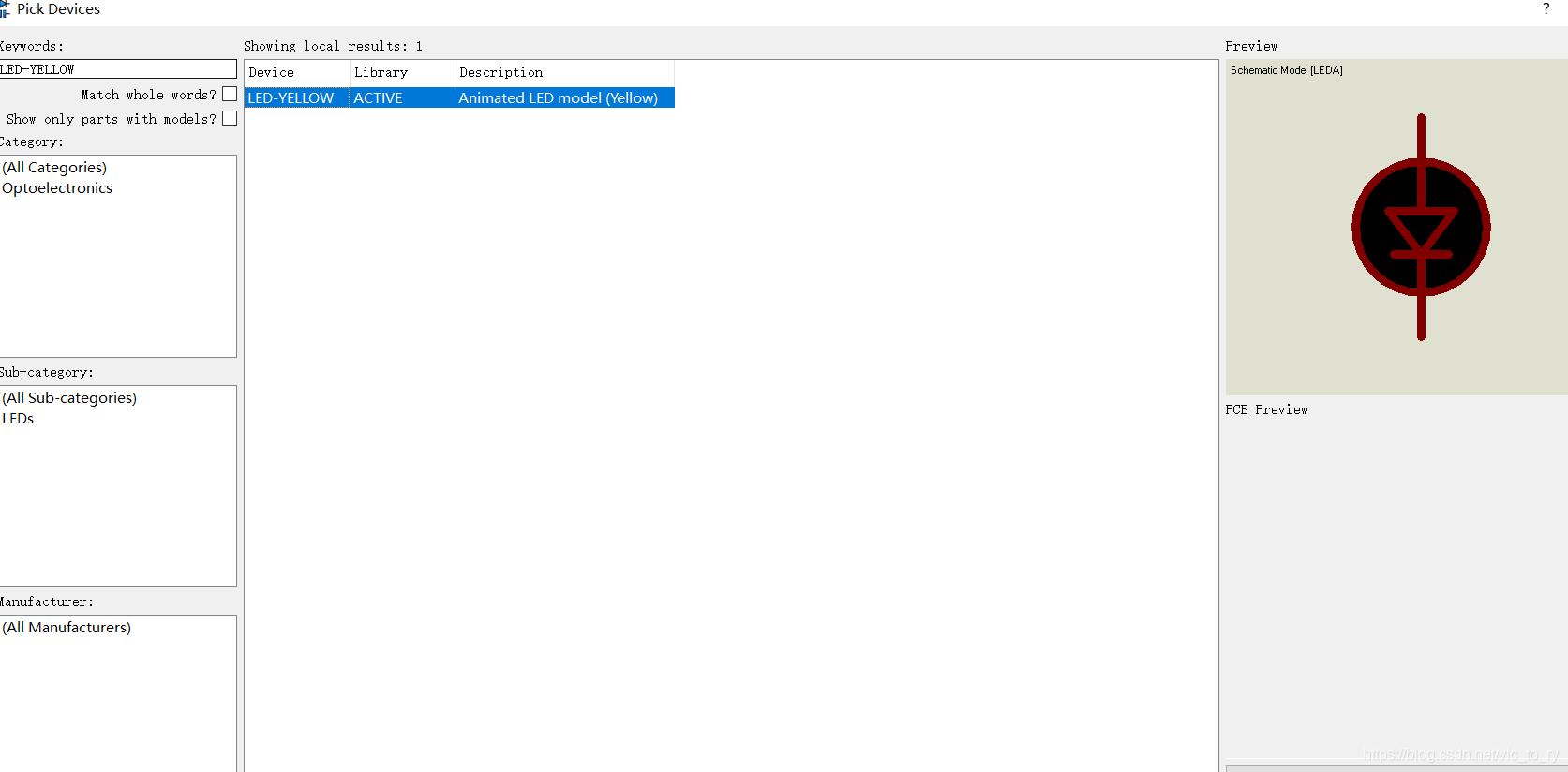

在这里插入图片描述 led灯（LED-YELLOW），电阻（res），电阻调节电阻值不宜过大，以免电流过小灯不亮，
