利用Proteus和keil5仿真运行stm32程序

一、创建工程

注：此处使用的版本为proteus8.9，该版本自带stm32库，较为方便。打开软件时一定要右键选择用管理员身份打开，否则可能出现找不到器件库的问题。

1.1打开peoteus8.9点击创建新工程，输入工程名、安装路径。

1.2 选择从选中的模板中创建原理图（DEFAULT）、选择不创建PCB布版设计。

1.3.选择创建固件项目，其中：系列选择Cortex-M3，Controller选择STM32F103R6，点击下一步，然后创建成功。

二、配置实验所需原件

2.1 完成创建如图所示

2.2 添加实验所需要的元器件

2.3 连线，画出仿真电路图

三、准备工作

3.1 新建project文件夹，并在里面新建三个文件夹，CMSIS（存放内核函数及启动引导文件），FWLIB（存放库函数），USER（存放用户自己的函数）。

3.2 在CMSIS中存放如下文件

3.3 在FWLIB中存放如下文件

3.4 在USER中存放如下文件

四、keil配置

4.1打开keil5，创建新工程led（注意需保存在刚刚创建的project文件夹里）

4.2选择图示图标

4.3把Tegat1改成test，并进行如图所示配置。

4.4点击如图所示标志

4.5 进入C/C++设置界面，在define一栏输入 STM32F10X_HD,USE_STDPERIPH_DRIVER ，并在includepath栏加入头文件路径。

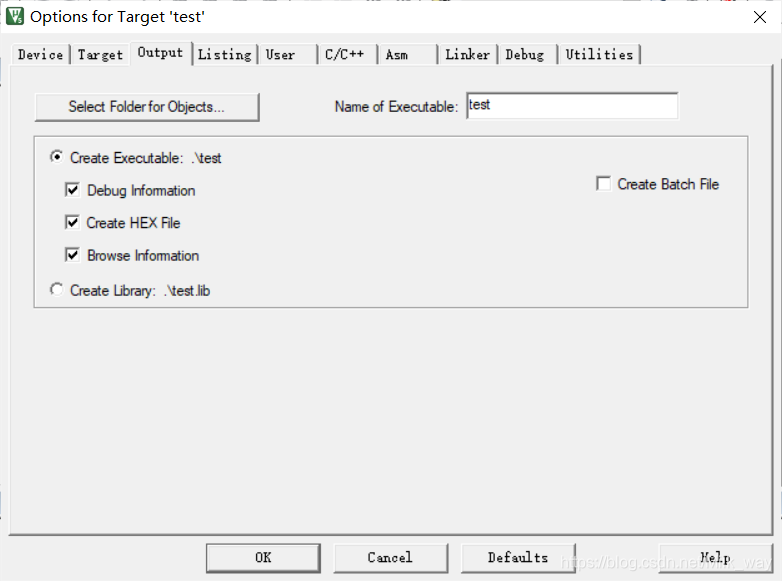

4.6 在output中一定要选择生成hex文件选项。

五、keil中编写并编译代码
5.1 新建空白文本，并写入代码
代码如下：
