Cadence Allegro创建PCB封装的步骤

最新推荐文章于 2025-11-22 16:07:53 发布
原创 最新推荐文章于 2025-11-22 16:07:53 发布 · 2.4k 阅读 · 38 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#经验分享 #硬件工程 #开源 #gitcode

准备工作

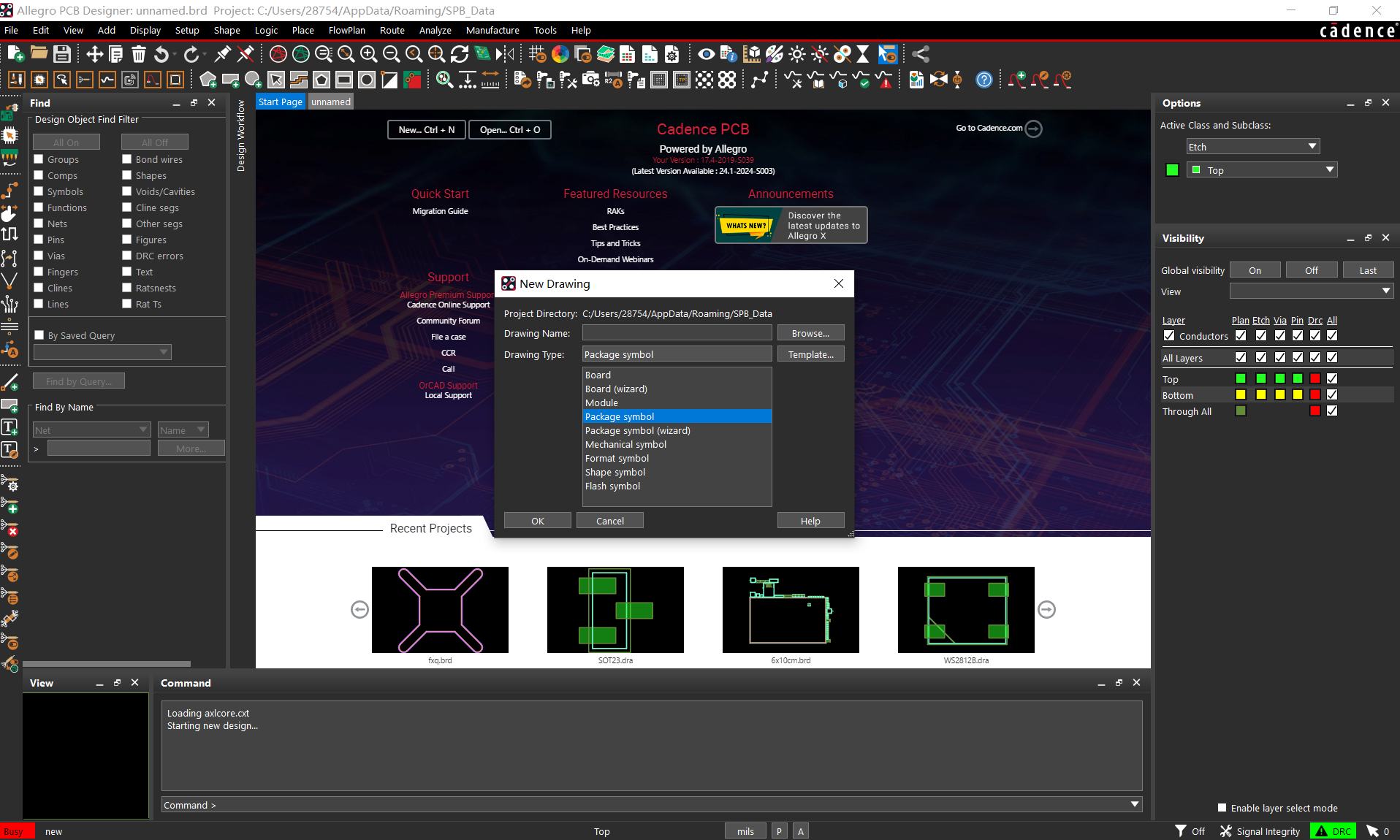

 首先打开我们的PCB editor软件，选择file-new，这里的drawing type要选择package symbol。

命名后选择路径，路径不要有中文

下面我们以创建一个封装为例来演示。

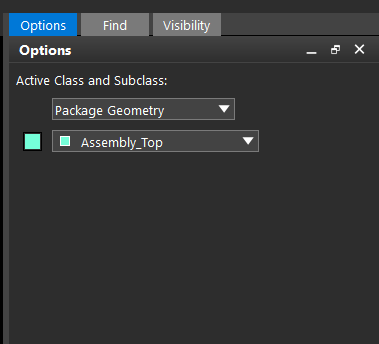

创建我们的文件后，我们在option这里要选择package geometry这个class

选择后我们还是先来修改我们的单位为毫米和选择我们的坐标原点

关于修改单位设置和坐标原点的教程可以看一下我这篇文章
