Cadence Allegro关于格式修改的操作教程

1.修改设计的尺寸单位



我们修改格式的这个操作只对当前文件有效，所以我们打开pcb editor之后先创建一个文件

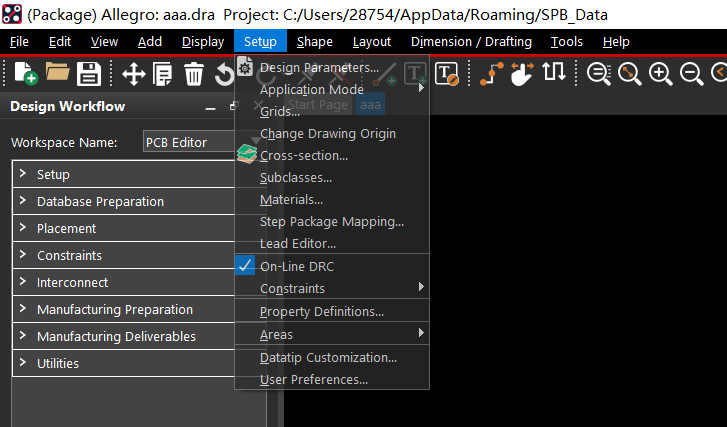

然后点击上方工具栏的setup，选择design parameters

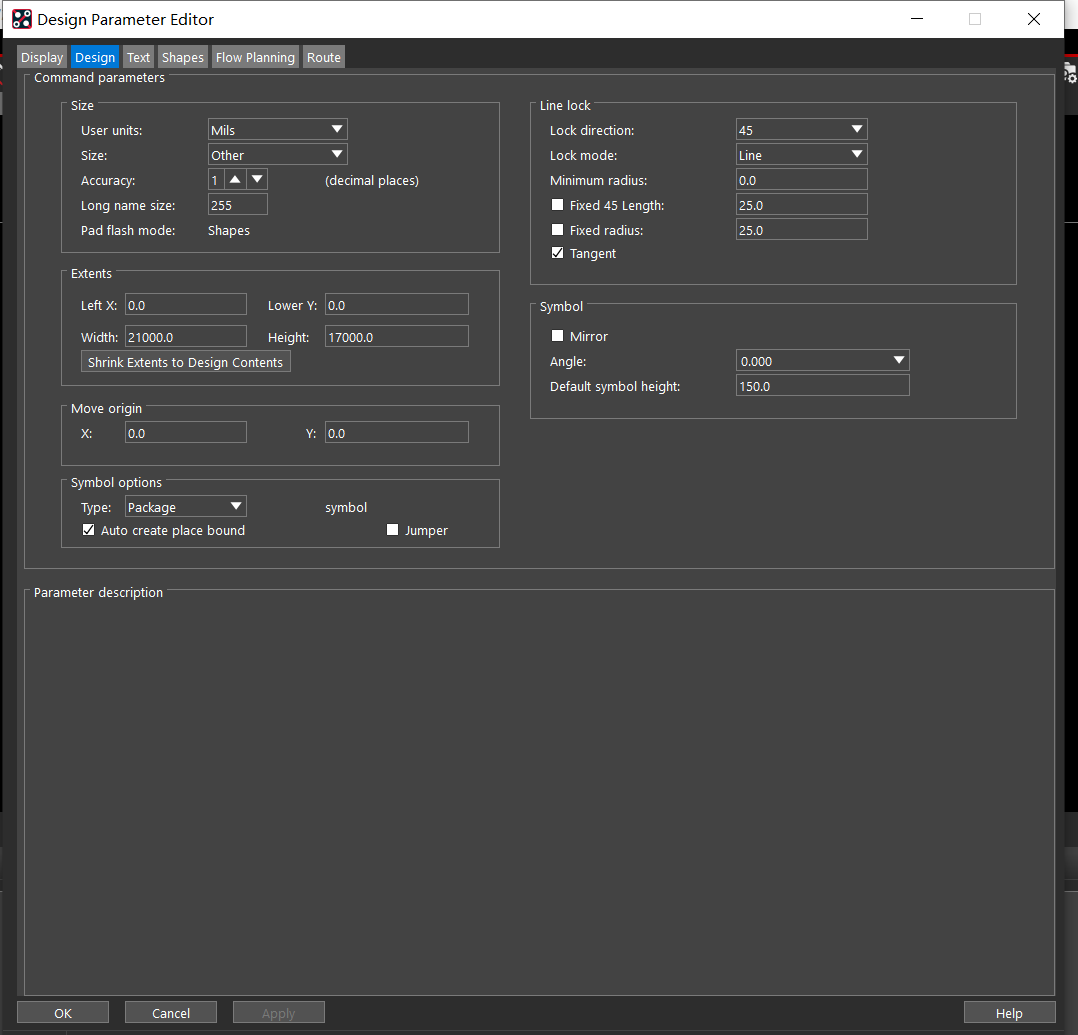

打开后我们这里选择design

左上角的size那一栏下面的user units就是我们要选择的单位，在这里选择即可。

2.设置画布尺寸和坐标原点

接第一步选择单位的操作，

打开design parameters，size那一栏下面的一栏extents就是坐标原点和画布大小的设置。

left x的意思是我们的操作界面的最左边的坐标值

left y的意思是我们的操作界面的最下边的坐标值

比如说我们设置这两个都是0的话，那么坐标原点就回在画布的左下方，这样是看不到的

所以为了保证我们的坐标原点可视且位于画布居中位置，我们这个两个值都要设置为负数

画布大小是由下面的width和height决定的，

画布大小和坐标原点的值一般不要相差太大，一般是相差1000以内（毫米）

在这里我给出一个推荐值，就是width的值除以二就是left x 的值，left y同理（记得加负号）。

3.设置格点大小及开启或关闭格点

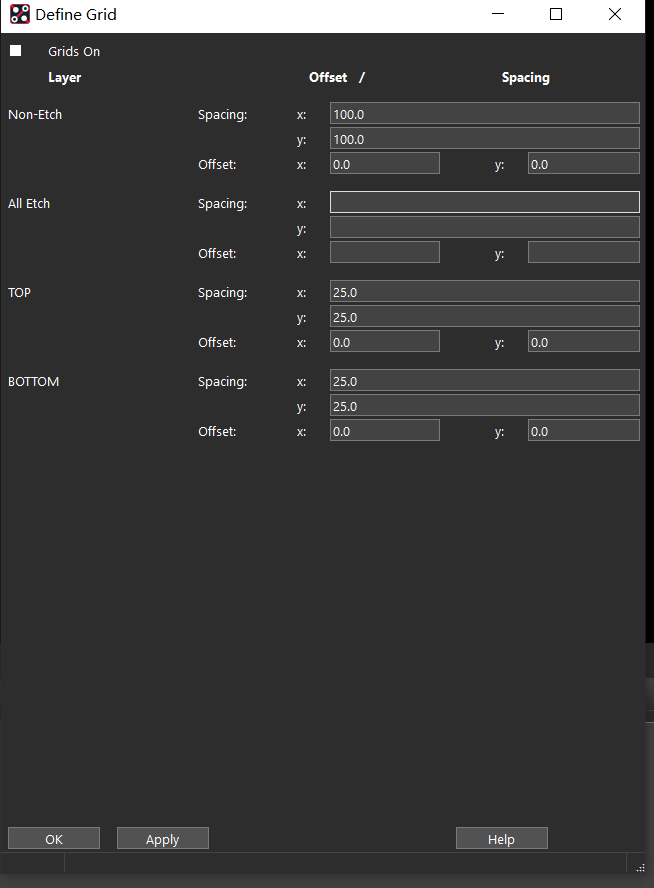

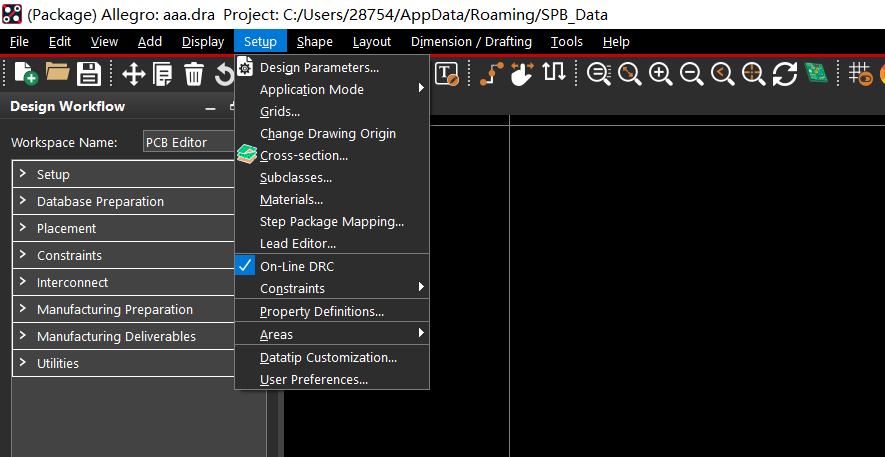

在上方的工具栏点击setup，选择grids

如果我们是要画封装的情况，我们设置格点的大小可以在non-etch这里设置

一般x和y是相等的，这里我推荐设置为0.1mm或者20mil

如果我们是在pcb布局中放置元器件使用的格点，我们在下面的top或者bottom设置格点大小

这里也是可以用我上面的推荐值。

左上角的grids on勾选就是显示格点，勾选后要点击下方的apply和ok。

以上就是本文的教程
