本文详细介绍了DDR5 SDRAM的工作状态图、基本功能以及复位和初始化过程。DDR5采用16n预取架构，每个时钟周期传输16 bit数据。在上电初始化时，遵循特定的电压斜坡要求和时序，确保设备正常工作。在初始化过程中，必须对模式寄存器发出命令，并在完成配置后进行ZQ校准，以确保性能。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

3000字，依公知及经验整理，原创保护，禁止转载。

专栏《深入理解DDR》

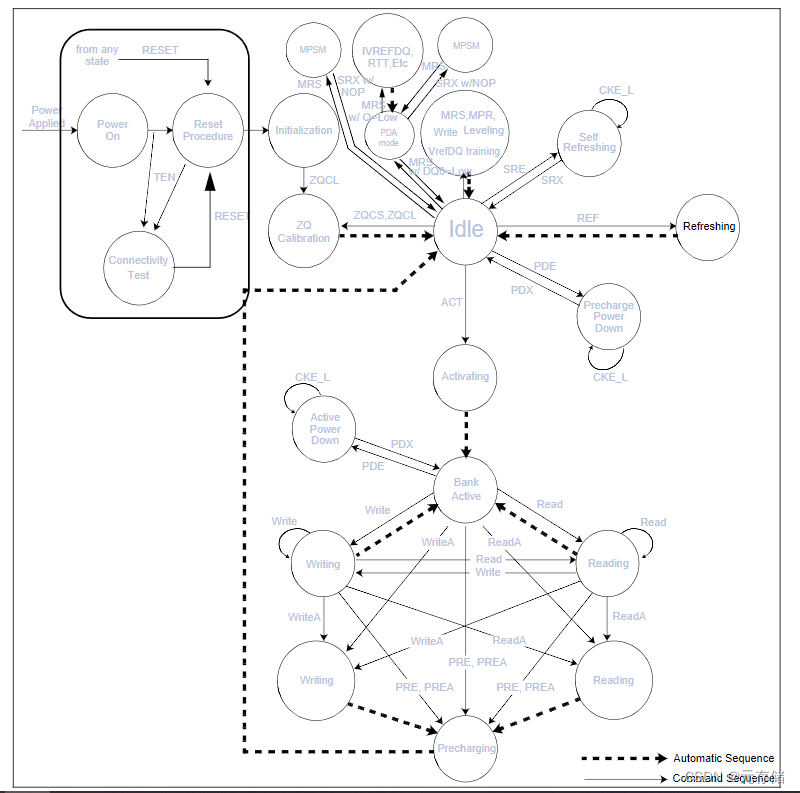

3.1 简化状态图

在这里插入图片描述来源： Jedec Proposed DDR5 Full spec

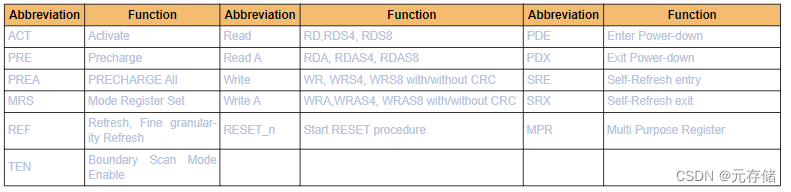

缩写	功能
ACT	激活
PRE	预充电
PRE_A	全部预充电
MRS	寄存器集模式
REF	刷新
TEN	边界扫描模式
Read	RD， RDS4,
