前言

之前我所在的公司「七月在线」开设的深度学习等一系列课程经常会讲目标检测，包括R-CNN、Fast R-CNN、Faster R-CNN，但一直没有比较好的机会深入「但当你对目标检测有个基本的了解之后，再看这些课程你会收益很大」

但目标检测这个领域实在是太火了，经常会看到一些写的不错的通俗易懂的资料，加之之前在京东上掏了一本书看了看，就这样耳濡目染中，还是开始研究了
今年(2018)五一，从保定回京，怕高速路上堵没坐大巴，高铁又没抢上，只好选择哐当哐当好几年没坐过的绿皮车，关键还不断晚点
在车站，用手机做个热点，修改题库，顺便终于搞清R-CNN、fast R-CNN、faster R-CNN的核心区别

有心中热爱何惧任何啥

为纪念这心中热爱，故成此文

再后来，25年8.7日，在解读VideoMimic的过程中，注意到了Grounded SAM2，于此，引发了要修订一系列文章的计划，包括本文

比如，计划把《SAM(分割一切)》一文完善
把《自监督ViT与目标检测：从基于ViT的DINO、DINOv2，到最新目标检测器Grounding Dino、DINO-X》一文分成两篇文章
一篇侧重Meta发布的自监督ViT——从DINO到DINOv2
一篇侧重IDEA-Research推出的一系列检测、分割模型

在解读后者的过程中发现，值得把本文涉及的Faster R-CNN/RPN等模型的介绍精进完善下
如此，便将本文的前三部分做了重要修订，且部分不够高清的配图全部换成了超高清配图
再之后，考虑到此文中《图像生成发展起源：从VAE、扩散模型DDPM、DDIM到DETR、ViT、Swin transformer》的DETR与该文前半部分的内容DDPM并无很大的联系
但DETR与本文目标检测的定位完全一致，故把DETR的部分迁移到本文的第五部分中
8.12日中午，完成本文第一轮的全面修订....

第一部分目标检测常见算法

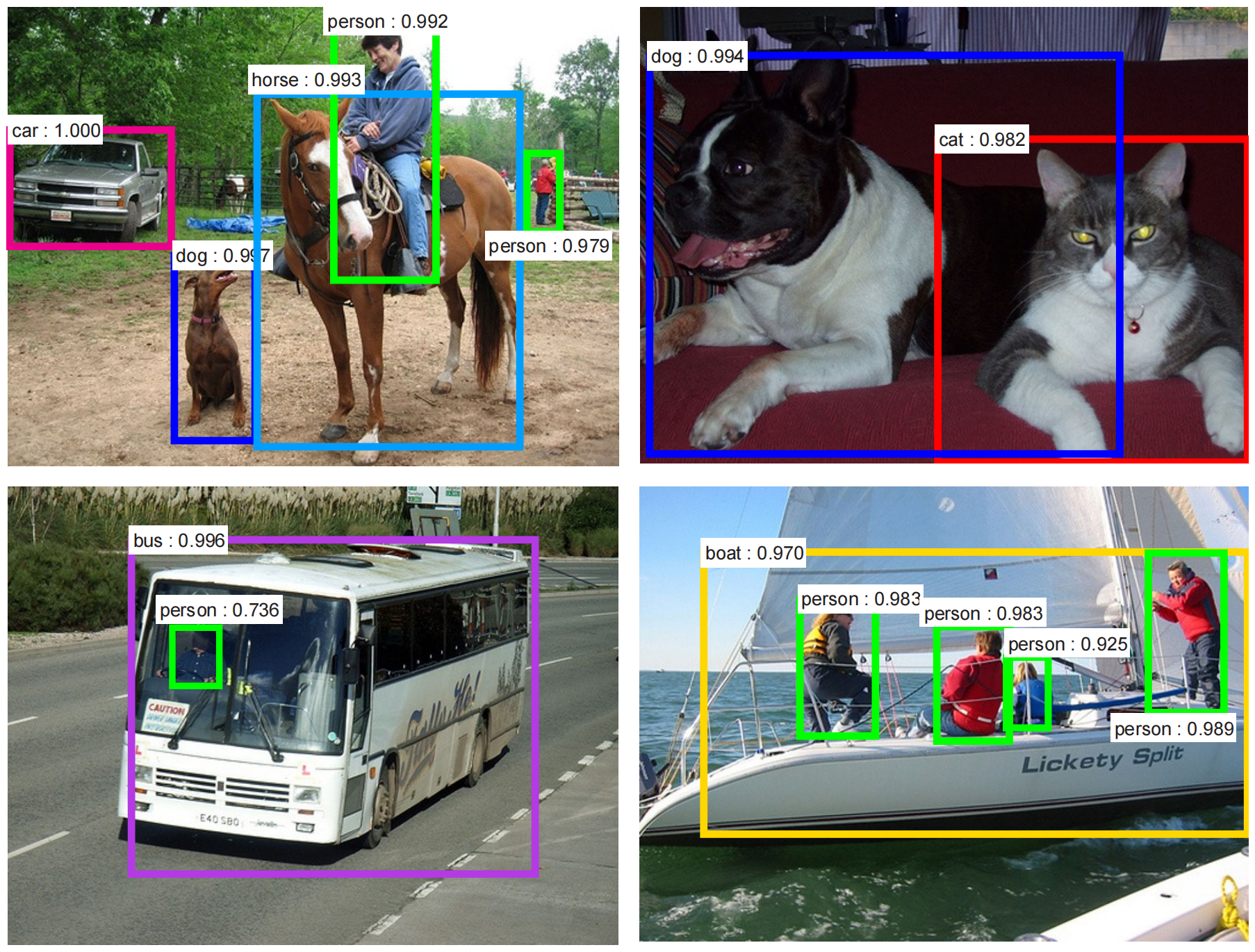

object detection，就是在给定的图片中精确找到物体所在位置，并标注出物体的类别。所以，object detection要解决的问题就是物体在哪里以及是什么的整个流程问题

然而，这个问题可不是那么容易解决的，物体的尺寸变化范围很大，摆放物体的角度，姿态不定，而且可以出现在图片的任何地方，更何况物体还可以是多个类别

目前学术和工业界出现的目标检测算法分成3类

1.1 传统的目标检测算法

传统目标检测主要是Cascade + HOG/DPM + Haar/SVM以及上述方法的诸多改进、优化，其核心流程为：

区域选择（穷举策略：采用滑动窗口，且设置不同的大小，不同的长宽比对图像进行遍历，时间复杂度高）
特征提取（SIFT、HOG等；形态多样性、光照变化多样性、背景多样性使得特征鲁棒性差）
分类器分类（主要有SVM、Adaboost等）

具体而言，如下表格所示

方法及其流程简介 (区域选择-特征提取-分类器分类)	技术亮点	对后续检测框架的影响
Viola-Jones(2001) 滑动窗口 + Haar 特征 + 级联 AdaBoost 强分类器	1) 积分图快速计算 Haar 特征 2) 级联结构实现毫秒级人脸检测	启发了「级联网络」思想（如 Cascade CNN、MTCNN）
HOG + SVM(2005) 多尺度滑动窗口 + HOG 特征 + 线性 SVM	1) HOG 特征成为通用视觉基元 2) 首次系统提出「特征+分类器」两阶段检测范式	特征金字塔、多尺度检测、SVM→Softmax 过渡
DPM(2008) 根滤波器 + 部件滤波器 + 隐变量 SVM(允许形变)	1) 部件弹性模型 → 解决姿态/形变 2) 难例挖掘、bounding-box 回归、混合模型（mixture model）	后续演变为 Faster R-CNN 的 anchor 与 RoI 思想

总之

Viola-Jones 把「实时」带进检测
HOG+SVM 把「手工特征 + 分类器」范式标准化
DPM 在传统框架内把「形变建模」做到极致

三者共同为 2012 以后「端到端 CNN 检测器」奠定了问题定义、评价指标、后处理(NMS、回归）等全部基础设施

1.2 候选区域/窗 + 深度学习分类

通过提取候选区域，并对相应区域进行以深度学习方法为主的分类的方案，如：

R-CNN（Selective Search + CNN + SVM）
SPP-net（ROI Pooling）
Fast R-CNN（Selective Search + CNN + ROI）
Faster R-CNN（RPN + CNN + ROI）
R-FCN

等系列方法；

1.3 基于深度学习的回归方法

YOLO/SSD/DenseBox 等方法；以及最近出现的结合RNN算法的RRC detection；结合DPM的Deformable CNN等

第二部分传统的目标检测(2001-2010)：滑动窗口 + 特征提取 + SVM分类

2.1 图像识别的任务：一是图像识别，二是定位

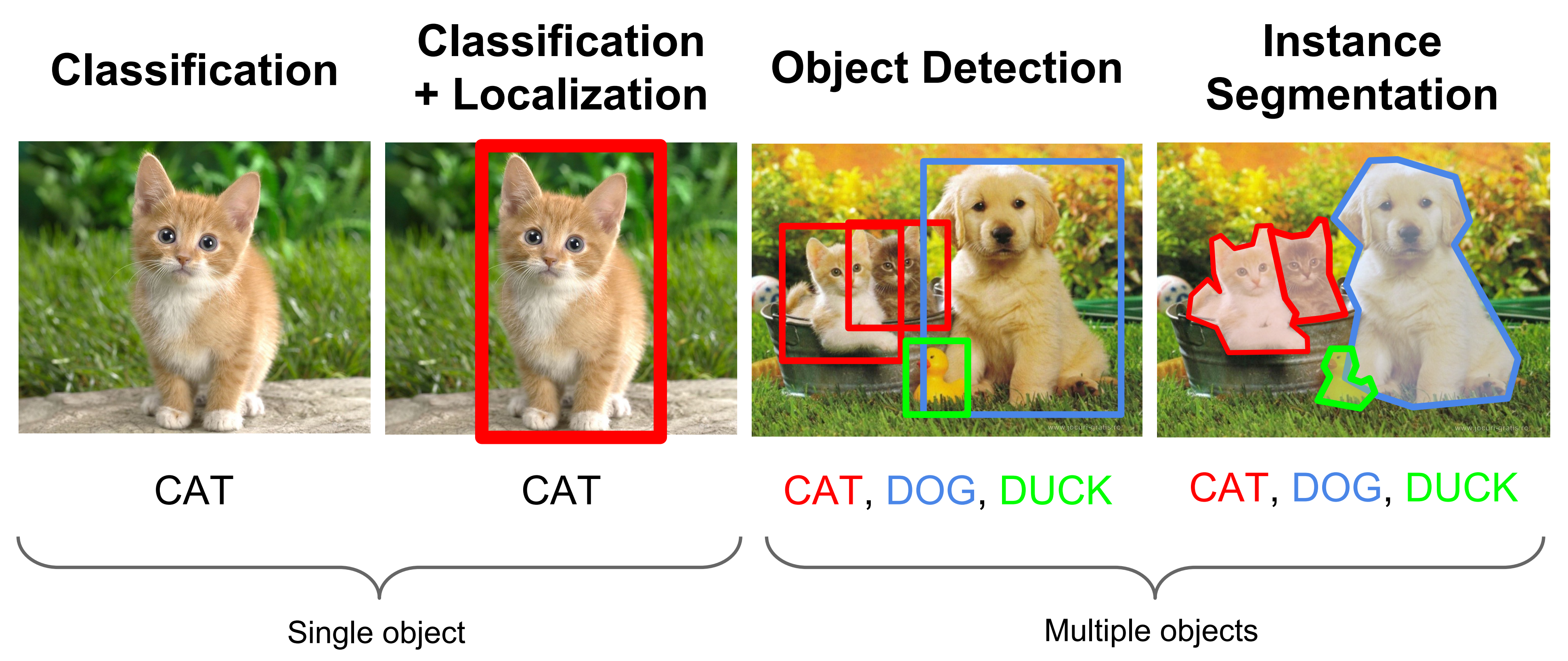

这里有一个图像任务：既要把图中的物体识别出来，又要用方框框出它的位置

这个任务本质上就是这两个问题：一：图像识别，二：定位

图像识别（classification）：
输入：图片
输出：物体的类别
评估方法：准确率
定位（localization）：
输入：图片
输出：方框在图片中的位置（x,y,w,h）
评估方法：检测评价函数 intersection-over-union，比如IOU

卷积神经网络CNN已经帮我们完成了图像识别（判定是猫还是狗）的任务了，我们只需要添加一些额外的功能来完成定位任务即可

「关于什么是IOU，请参看七月在线APP题库大题查看深度学习分类下第55题：https://www.julyedu.com/question/big/kp_id/26/ques_id/2138」

在目标检测的评价体系中，有一个参数叫做 IoU ，简单来讲就是模型产生的目标窗口和原来标记窗口的交叠率。具体我们可以简单的理解为：即检测结果(DetectionResult)与 Ground Truth 的交集比上它们的并集，即为检测的准确率 IoU：

$\text { IOU }=\frac{\text { DetectionResult } \bigcap \text { GroundTruth }}{\text { DetectionResult } \bigcup \text { GroundTruth }}$

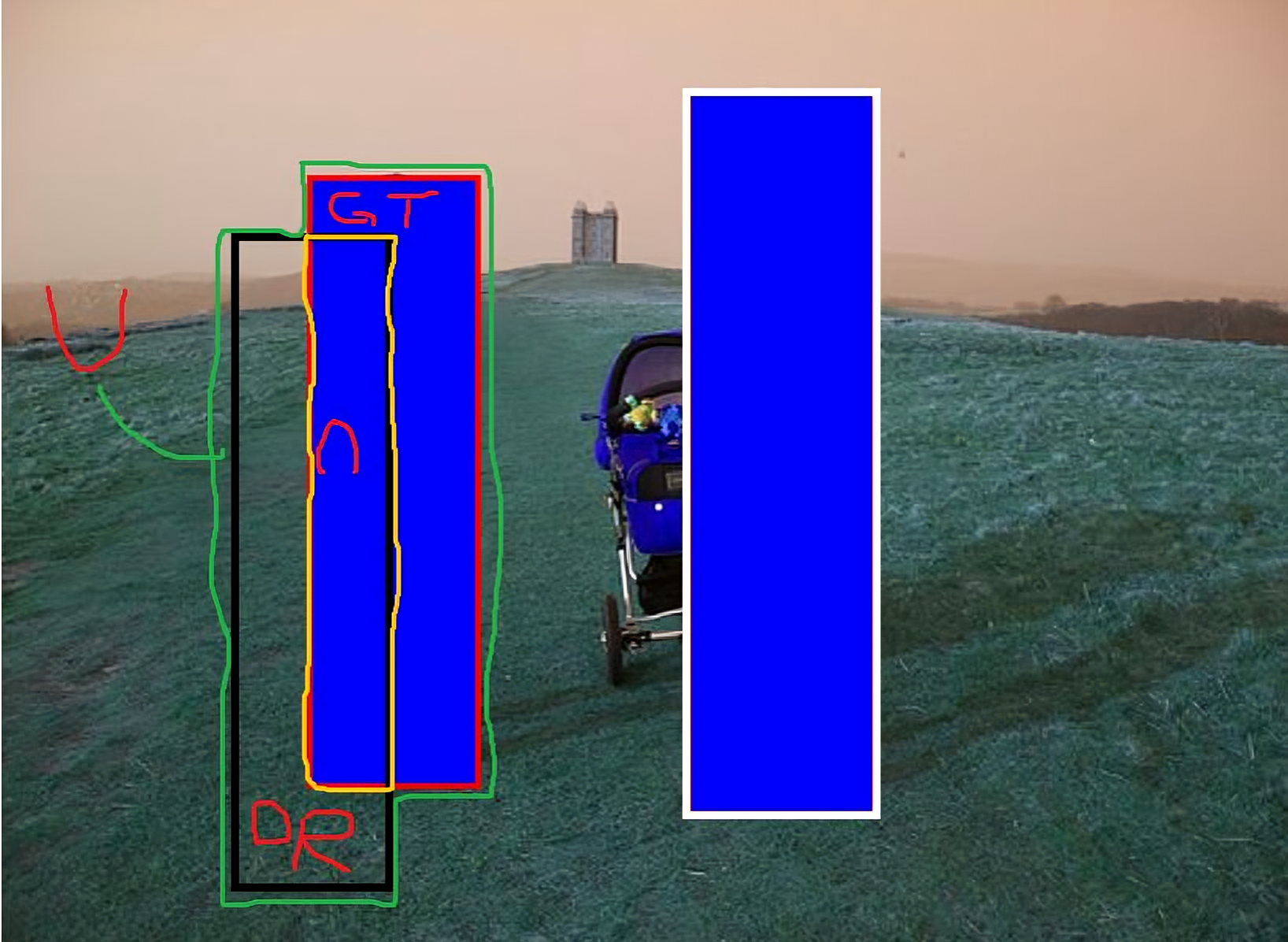

如下图所示：GT = GroundTruth; DR = DetectionResult;

黄色边框框起来的是：
GT⋂DR
绿色框框起来的是：
GT⋃DR

当然最理想的情况就是 DR 与 GT 完全重合，即IoU=1

原图则如下

定位的问题的解决思路有哪些？

思路一：看做回归问题

看做回归问题，我们需要预测出（x,y,w,h）四个参数的值，从而得出方框的位置

步骤1
先解决简单问题， 搭一个识别图像的神经网络
在AlexNet VGG GoogleLenet上fine-tuning一下「关于什么是微调fine-tuning，请参看：https://www.julyedu.com/question/big/kp_id/26/ques_id/2137」
步骤2：分成两个头，分别处理识别问题(分类)、定位问题(回归)
在上述神经网络的尾部展开（也就说CNN前面保持不变，我们对CNN的结尾处作出改进：加了两个头：“分类头”和“回归头”）
成为classification + regression模式
步骤3:
定位目标下的Regression那个部分用欧氏距离损失
使用SGD训练
步骤4:
预测阶段把2个头部拼上
完成不同的功能

这里需要进行两次fine-tuning
第一次在ALexNet上做，第二次将头部改成regression head，前面不变，做一次fine-tuning

Regression的部分加在哪？

有两种处理方法：

加在最后一个卷积层后面（如VGG）
加在最后一个全连接层后面（如R-CNN）

由于regression不好做，故一般想方设法转换为classification问题

regression的训练参数收敛的时间要长得多，所以上面的网络采取了用classification的网络来计算出网络共同部分的连接权值

2.1.2 解决定位问题的思路二：取图像窗口——弄个框框框住

思路二：取图像窗口

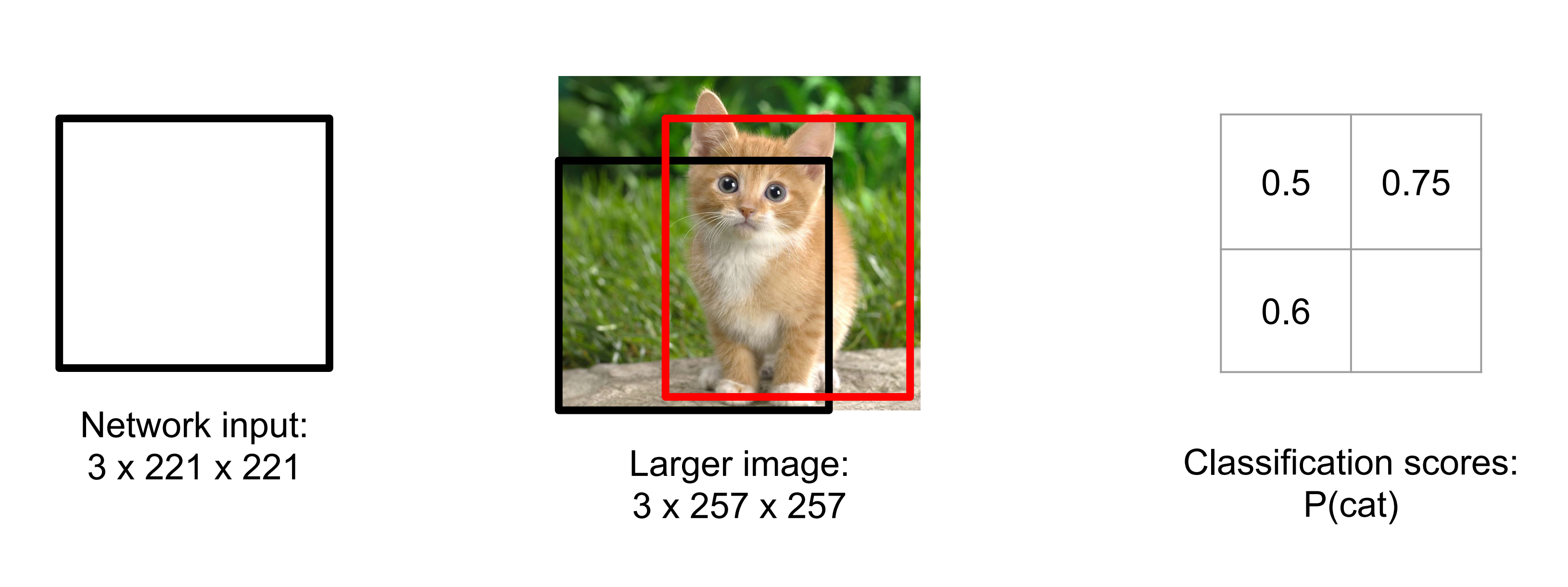

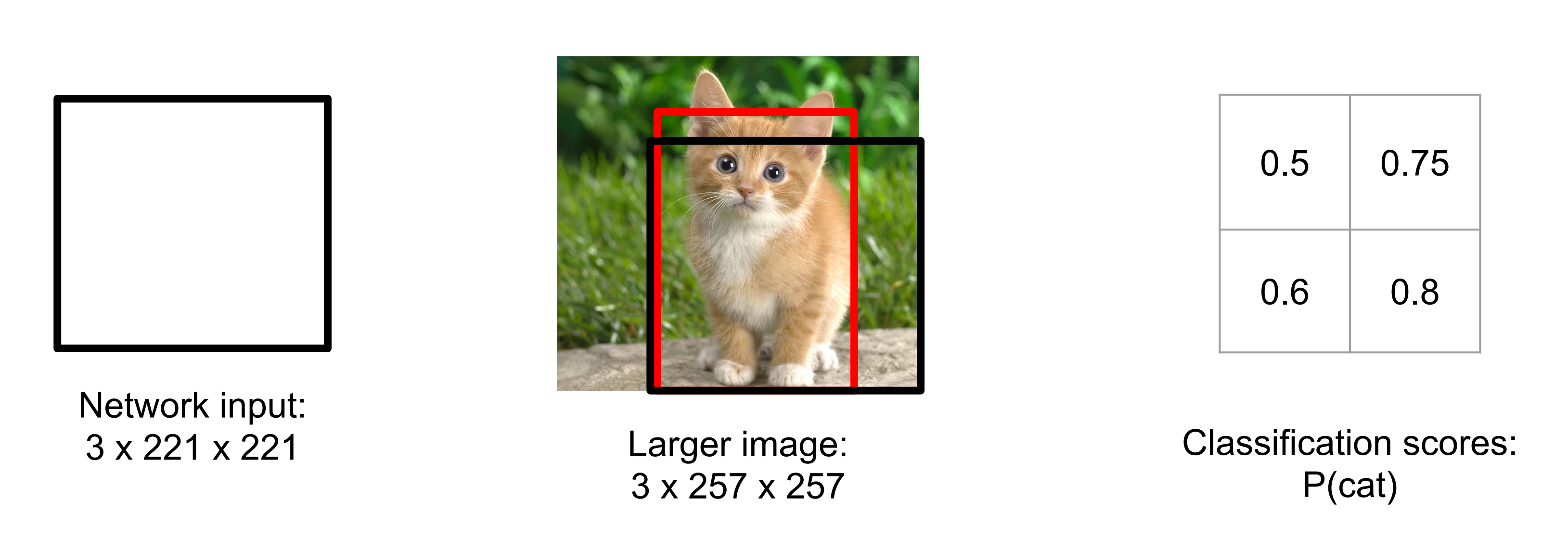

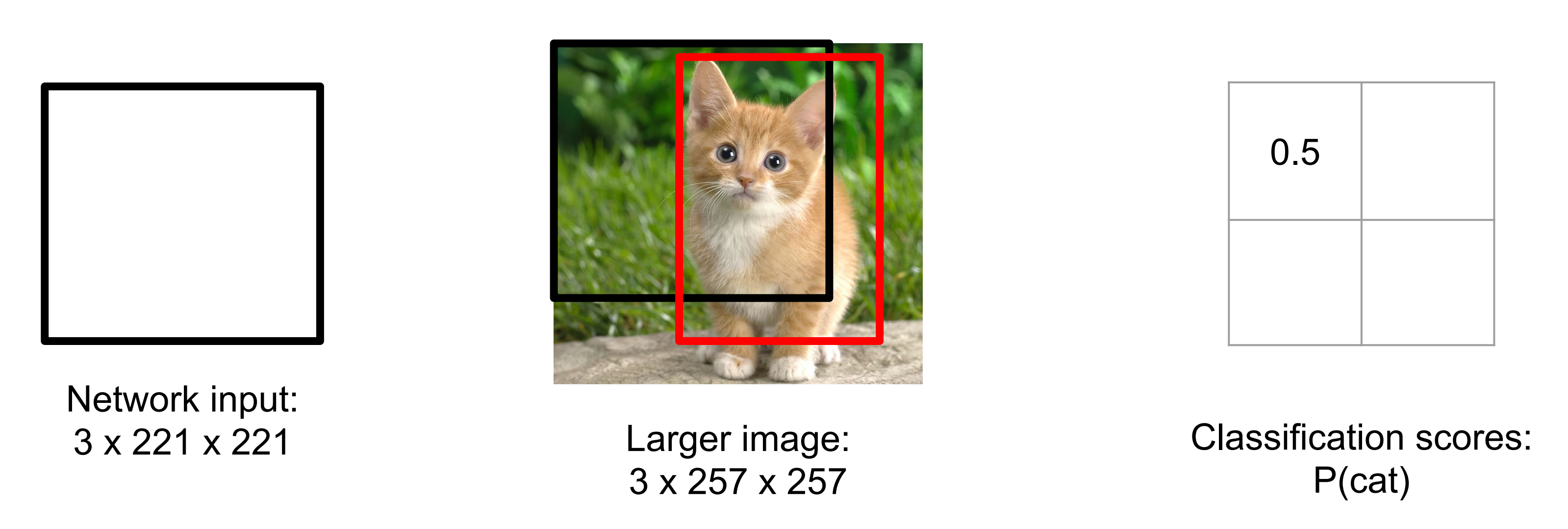

还是刚才的classification + regression思路，咱们取不同的大小的“框”，让框出现在不同的位置，得出这个框的判定得分，最终取得分最高的那个框

左上角的黑框：得分0.5
右上角的黑框：得分0.75
左下角的黑框：得分0.6
右下角的黑框：得分0.8

根据得分的高低，我们选择了右下角的黑框作为目标位置的预测。
注：有的时候也会选择得分最高的两个框，然后取两框的交集作为最终的位置预测

疑惑：框要取多大？
取不同的框，依次从左上角扫到右下角。非常粗暴啊

总结一下思路：
对一张图片，用各种大小的框（遍历整张图片）将图片截取出来，输入到CNN，然后CNN会输出这个框的得分（classification）以及这个框图片对应的x,y,h,w（regression）

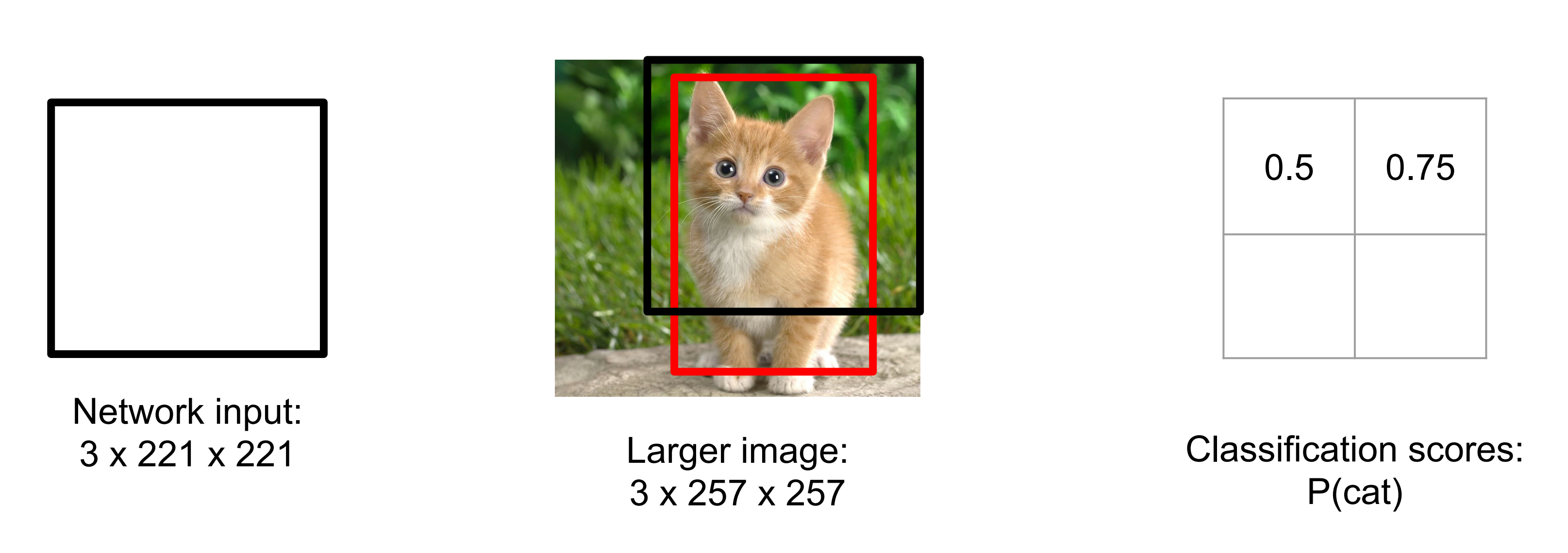

但这方法实在太耗时间了，故可以做个优化。

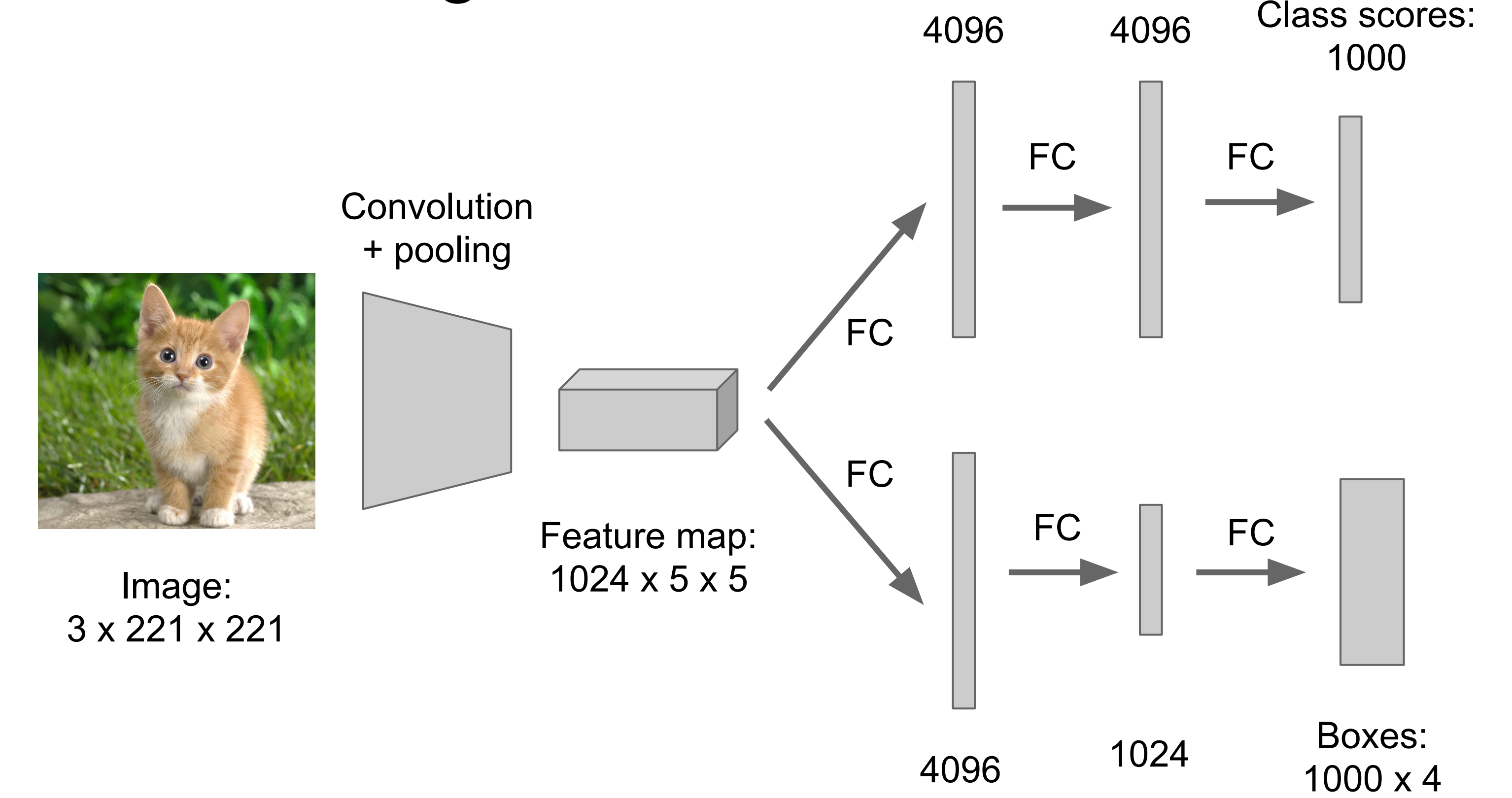

原来网络是这样的：

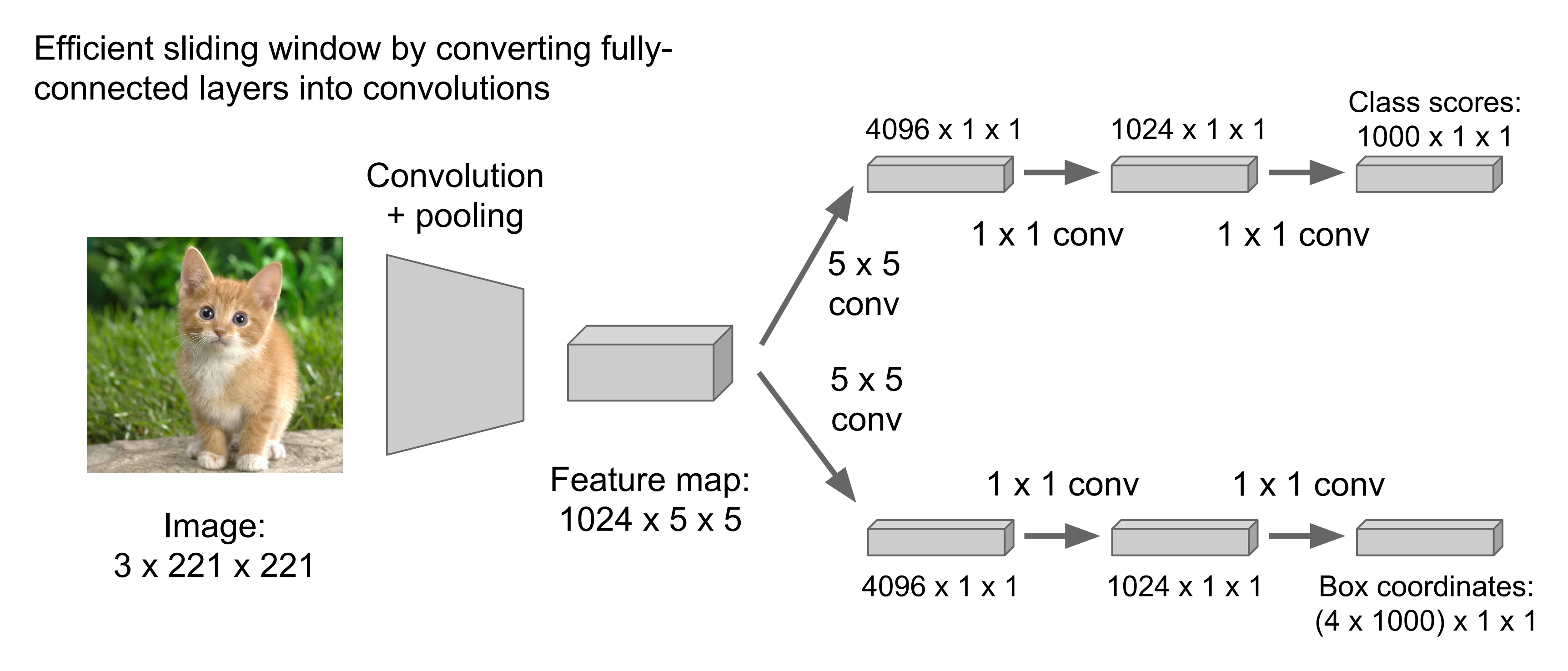

故可以优化成这样：把全连接层改为卷积层，这样可以提提速

2.2 物体检测（Object Detection）

当图像有很多物体怎么办的？难度可是一下暴增啊，那任务就变成了：多物体识别+定位多个物体

那把这个任务看做分类问题？

看成分类问题有何不妥？

你需要找很多位置，给很多个不同大小的框
你还需要对框内的图像分类
当然，如果你的GPU很强大，恩，那加油做吧…

所以，传统目标检测的主要问题是：

基于滑动窗口的区域选择策略没有针对性，时间复杂度高，窗口冗余
手工设计的特征对于多样性的变化没有很好的鲁棒性

看做classification，有没有办法优化下？我可不想试那么多框那么多位置啊！

第三部分迈入DL时代：候选区域/窗 + 深度学习分类(2013-2015)

3.1 2013年11月，R-CNN横空出世

3.1.1 提取候选框(Region Proposal)：选择性搜索

有人想到一个好方法：预先找出图中目标可能出现的位置，即候选区域(Region Proposal)。利用图像中的纹理、边缘、颜色等信息，可以保证在选取较少窗口(几千甚至几百）的情况下保持较高的召回率（Recall）

所以，问题就转变成找出可能含有物体的区域/框(也就是候选区域/框，比如选2000个候选框)，这些框之间是可以互相重叠互相包含的，这样我们就可以避免暴力枚举的所有框了

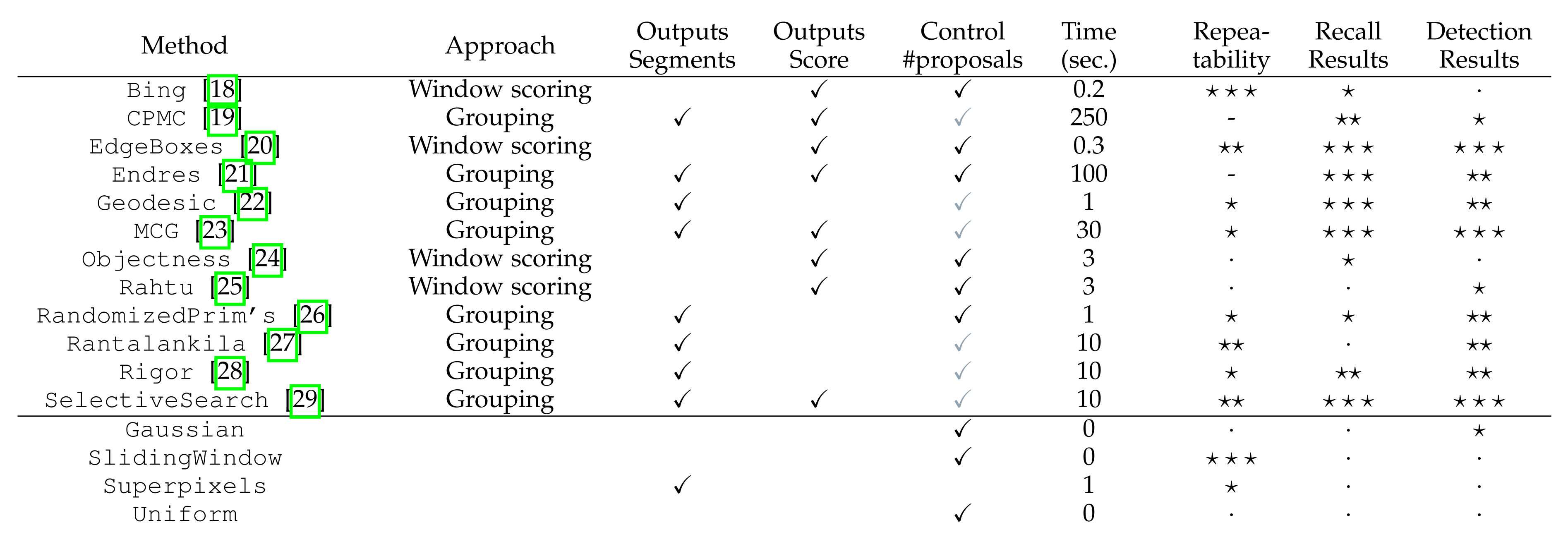

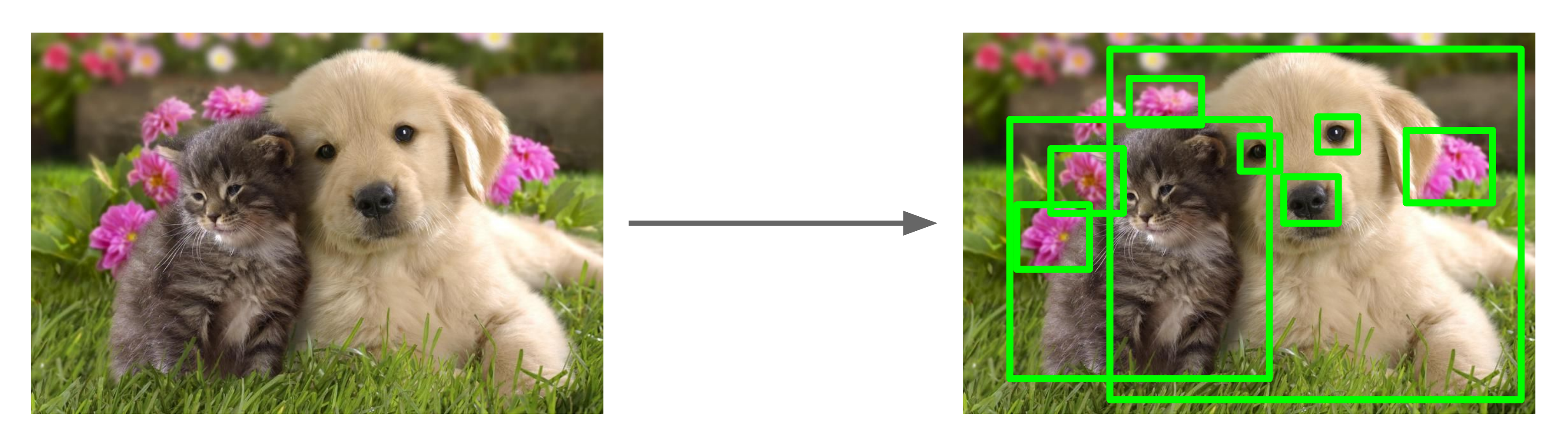

大牛们发明好多选定候选框Region Proposal的方法，比如Selective Search和EdgeBoxes，下图是各种选定候选框的方法的性能对比
R-CNN最终采用的selective search
那提取候选框用到的算法“选择性搜索”到底怎么选出这些候选框的呢？具体可以看一下PAMI2015的：What makes for effective detection proposals？

有了候选区域，剩下的工作实际就是对候选区域进行图像分类的工作（特征提取+分类）

对于图像分类，不得不提的是2012年ImageNet大规模视觉识别挑战赛（ILSVRC）上，机器学习泰斗Geoffrey Hinton教授带领学生Krizhevsky，使用卷积神经网络将ILSVRC分类任务的Top-5 error降低到了15.3%，而使用传统方法的第二名top-5 error高达 26.2%

此后，卷积神经网络CNN占据了图像分类任务的绝对统治地位

3.1.2 R-CNN：Region Proposal + CNN提取特征 + SVM分类

2013年11月，UC伯克利的Ross Girshick、Jeff Donahue、Trevor Darrell、Jitendra MalikUC Berkeley等人使用Region Proposal + CNN代替传统目标检测使用的滑动窗口+手工设计特征，设计了R-CNN框架，使得目标检测取得巨大突破，并开启了基于深度学习目标检测的热潮

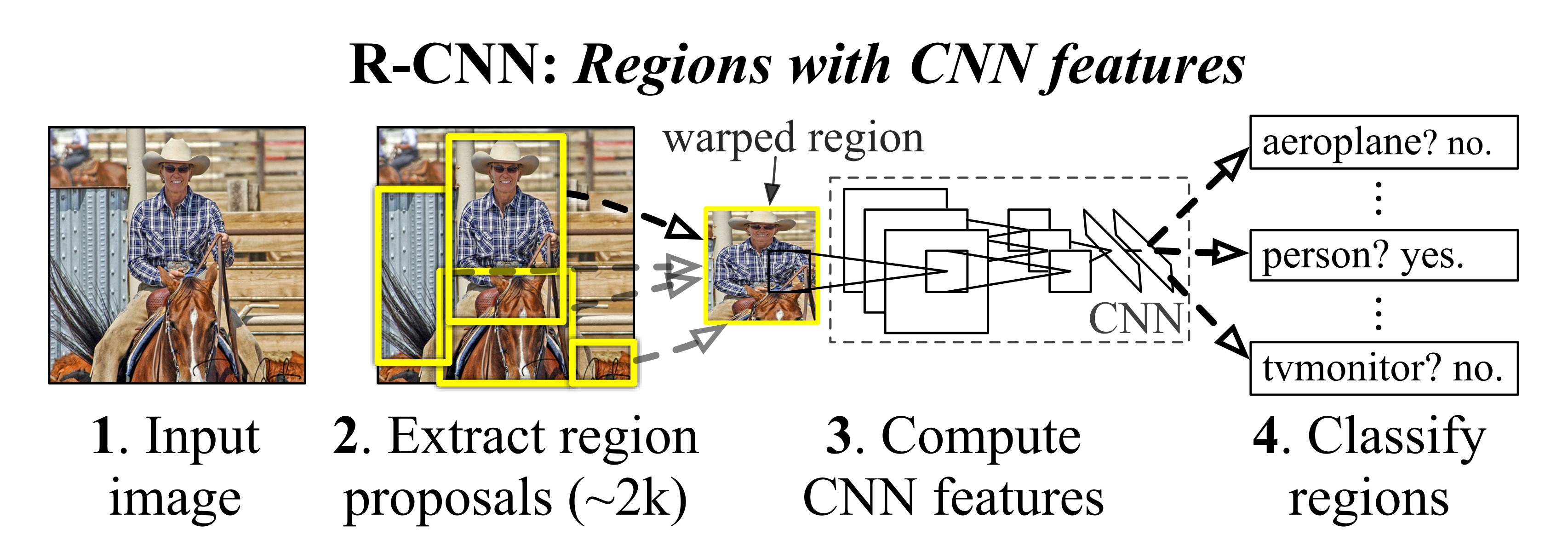

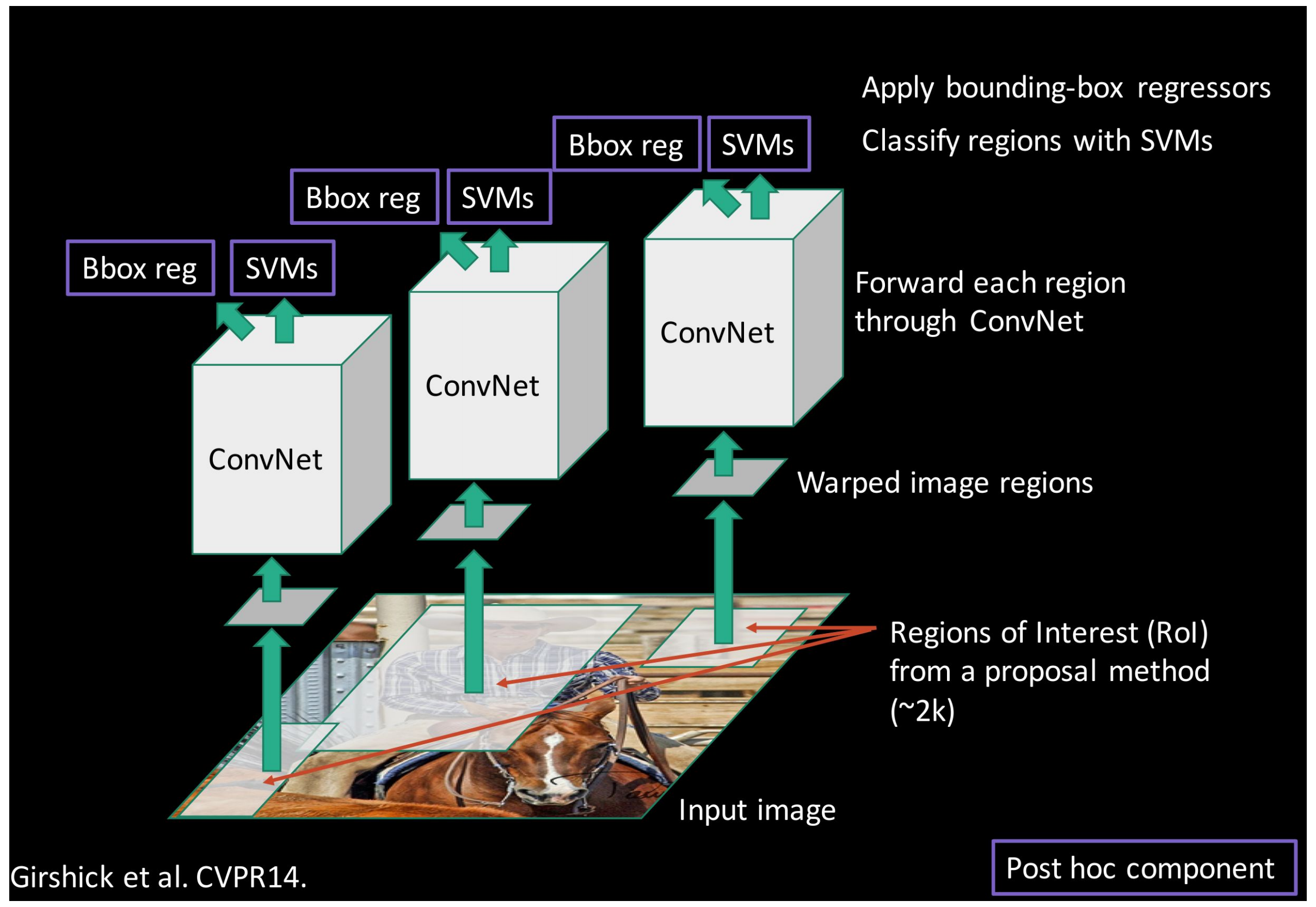

R-CNN的简要步骤如下

输入测试图像
利用选择性搜索Selective Search算法在图像中从下到上提取2000个左右的可能包含物体的候选区域(Region Proposal)
因为取出的区域大小各自不同，所以需要
$\rightarrow$ 先将每个Region Proposal缩放(warp)成统一的227x227的大小
PS，至于为何需要这么做，简言之，是为了和下面的CNN兼容——其结构要求输入为固定的227 × 227 像素大小，更具体的下文马上会解释
$\rightarrow$ 然后再输入到CNN
作者用 Caffe [24] 实现的 Krizhevsky等人提出的卷积神经网络CNN[25-ImageNet clas-sification with deep convolutional neural networks]，从每个区域建议中提取一个 4096 维的特征向量。特征的计算方式是将一个均值已减的 227×227 RGB 图像，通过五个卷积层和两个全连接层进行前向传播
$\rightarrow$ 最终将CNN的fc7层的输出作为特征
将每个Region Proposal提取到的CNN特征输入到SVM进行分类

再进一步解释一下在计算候选区域的特征时，为何必须首先将该区域内的图像数据转换为与CNN 兼容的形式

众所周知，CNN一般都含有卷积部分和全连接部分，其中，卷积层不需要固定尺寸的图像，而全连接层是需要固定大小的输入

所以当全连接层面对各种尺寸的输入数据时，就需要对输入数据进行

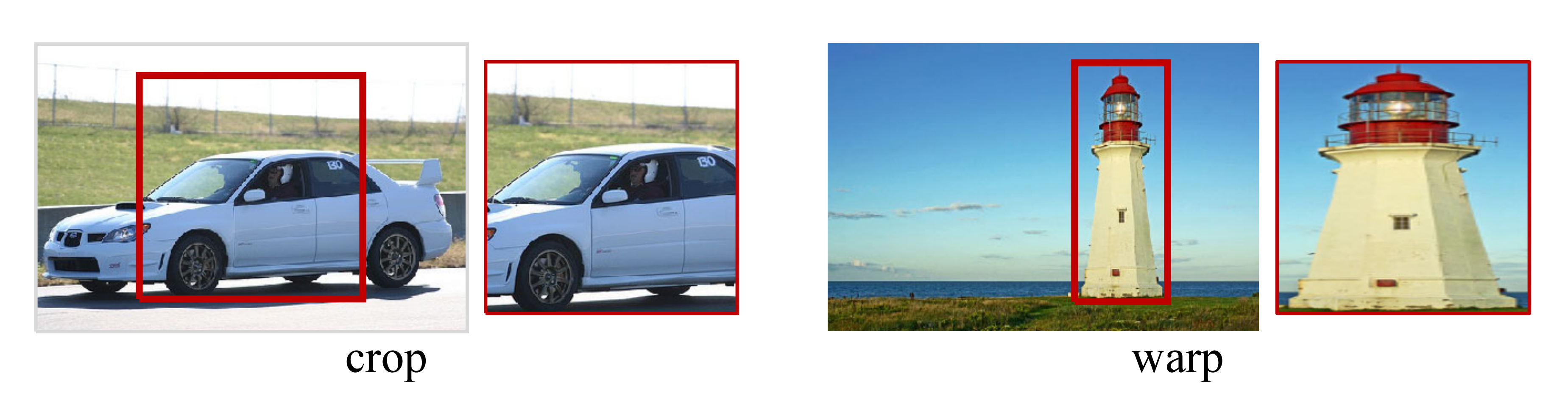

$\rightarrow$ crop（crop就是从一个大图扣出网络输入大小的patch，比如227×227）
或
$\rightarrow$ warp（把一个边界框bounding box的内容resize成227×227）
等一系列操作以统一图片的尺寸大小，比如224*224（ImageNet）、32*32(LenNet)、96*96等

具体步骤则如下

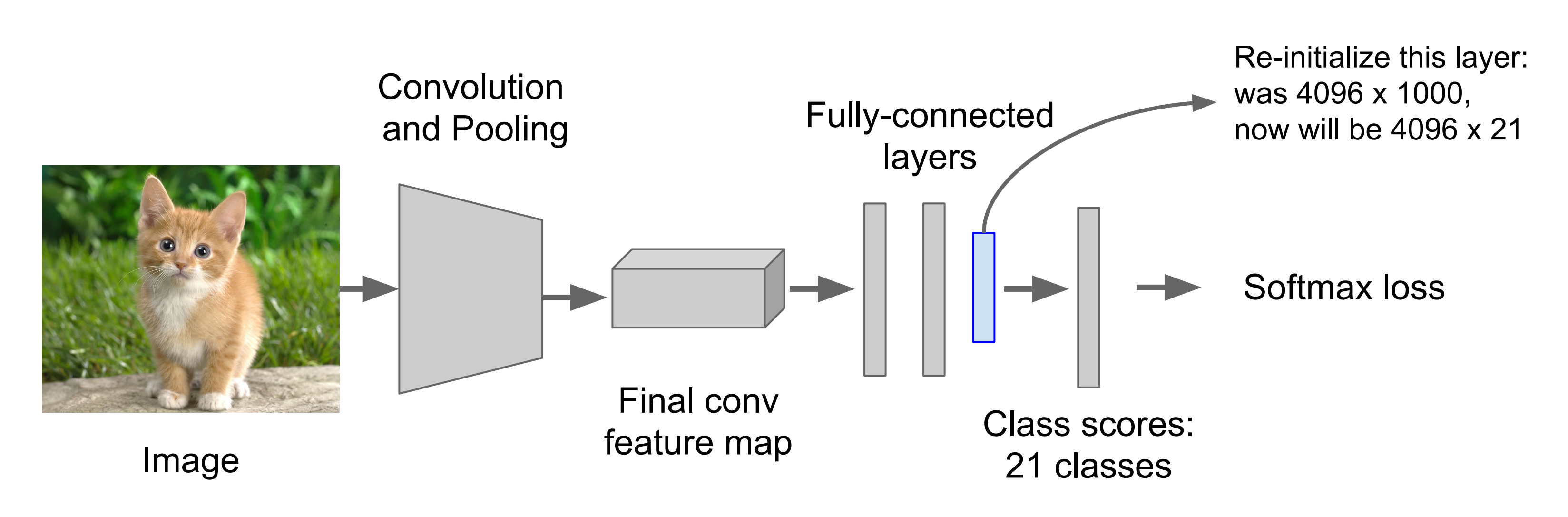

步骤一：训练(或者下载)一个分类模型（比如AlexNet）
步骤二：对该模型做fine-tuning
将分类数从1000改为20，比如20个物体类别 + 1个背景
去掉最后一个全连接层

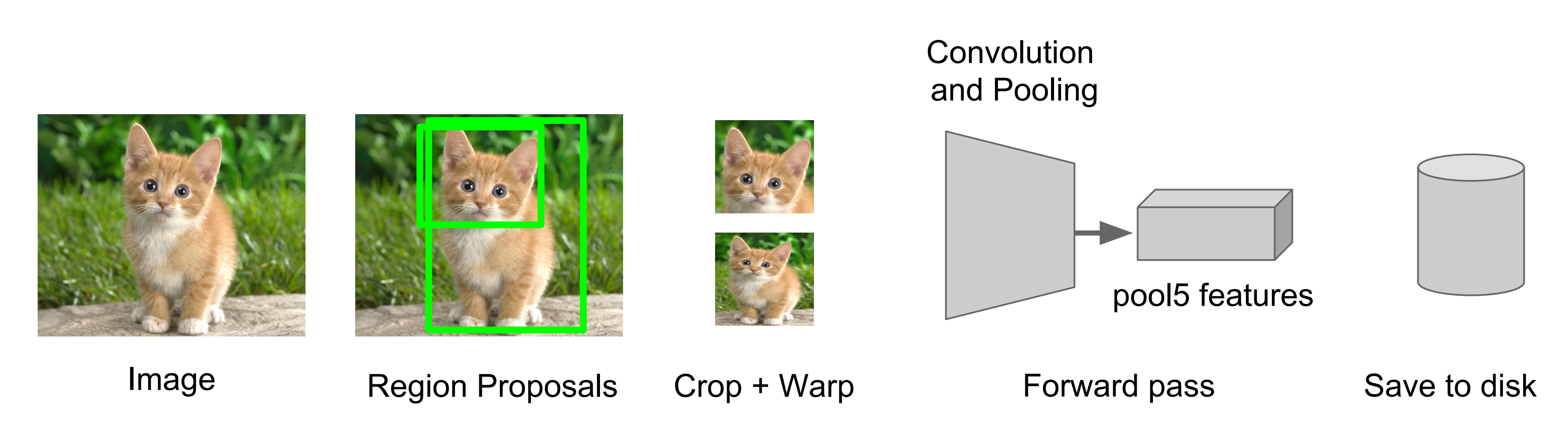

步骤三：特征提取
提取图像的所有候选框（选择性搜索Selective Search）
对于每一个区域：修正区域大小以适合CNN的输入，做一次前向运算，将第五个池化层的输出(就是对候选框提取到的特征)存到硬盘
步骤四：训练一个SVM分类器(二分类)来判断这个候选框里物体的类别
每个类别对应一个SVM，判断是不是属于这个类别，是就是positive，反之nagative

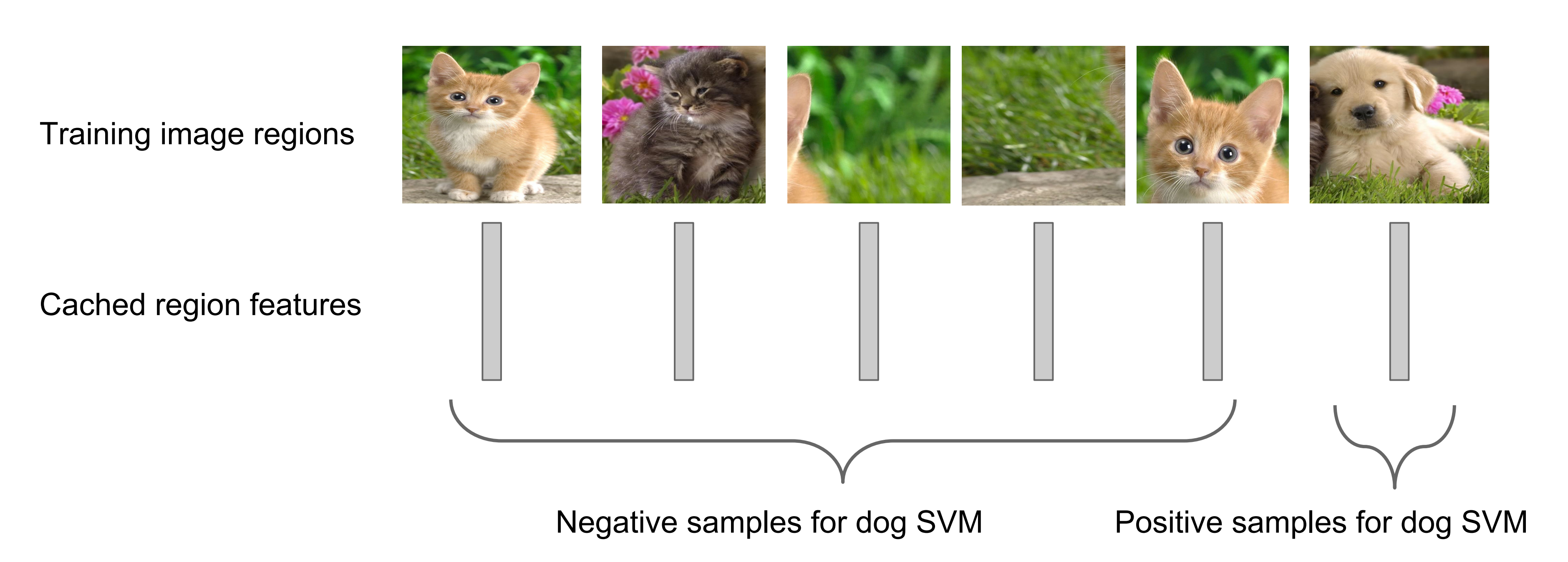

比如下图，就是狗分类的SVM

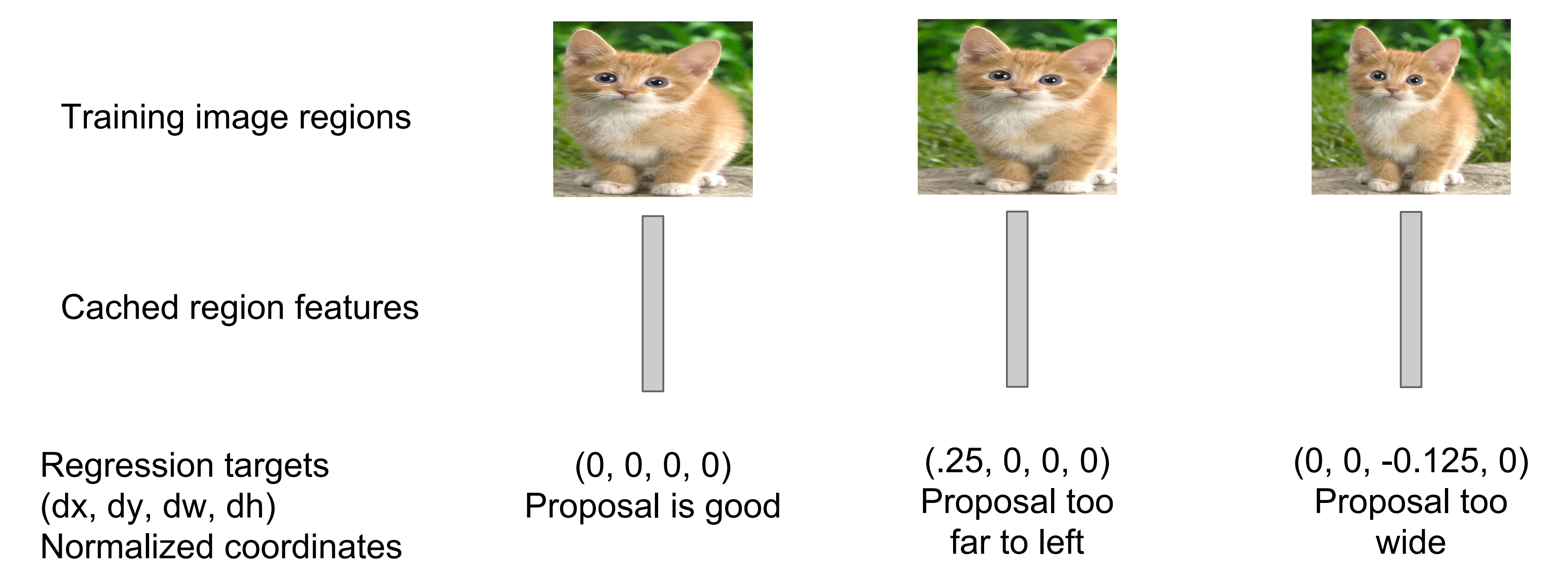

步骤五：使用回归器精细修正候选框位置：对于每一个类，训练一个线性回归模型去判定这个框是否框得完美

比如上面的左图把猫完全框出来了，很完美，中图框的偏左了，右图框画的太大了空白太多

3.1.3 2000个候选框都要进行CNN提特征 + SVM分类，如何提速

细心的同学可能看出来了问题

R-CNN虽然不再像传统方法那样穷举，但R-CNN流程的第一步中对原始图片通过Selective Search提取的候选框region proposal多达2000个左右
而这2000个候选框每个框都需要进行CNN提特征+SVM分类，计算量很大，导致R-CNN检测速度很慢，一张图都需要47s
有没有方法提速呢？
答案是有的，这2000个region proposal不都是图像的一部分吗，那么我们完全可以对图像提一次卷积层特征，然后只需要将region proposal在原图的位置映射到卷积层特征图上
这样对于一张图像只需要提一次卷积层特征，然后将每个region proposal的卷积层特征输入到全连接层做后续操作
但现在的问题是每个region proposal的尺度不一样，而全连接层输入必须是固定的长度，所以直接这样输入全连接层肯定是不行的
巧的是，SPP Net恰好可以解决这个问题

3.2 SPP Net(2014/6)：Spatial Pyramid Pooling(空间金字塔池化)

3.2.1 卷积层最后加入SSP Net，使得后面全连接层得到的输入变成固定

2014年6月，一堆CV牛人们Kaiming He, Xiangyu Zhang, Shaoqing Ren, and Jian Sun通过发表在IEEE上的论文《Spatial Pyramid Pooling in Deep Convolutional Networks for Visual Recognition》提出了SPP-Net

如你在上文中看到的，在R-CNN中，“因为取出的区域大小各自不同，所以需要将每个Region Proposal缩放(warp)成统一的227x227的大小并输入到CNN”
但warp/crop这种预处理，导致的问题要么被拉伸变形、要么物体不全，限制了识别精确度。没太明白？
说句人话就是，一张16:9比例的图片你硬是要Resize成1:1的图片，你说图片失真不？

SPP Net的作者Kaiming He等人逆向思考
i) 既然由于全连接FC层的存在，普通的CNN需要通过固定输入图片的大小来使得全连接层的输入固定
ii) 那借鉴卷积层可以适应任何尺寸，为何不能在卷积层的最后加入某种结构，使得后面全连接层得到的输入变成固定的呢？
这个“化腐朽为神奇”的结构就是spatial pyramid pooling layer

3.2.2 和R-CNN检测流程的比较：SPPNet实现CNN多尺度输入且只需要计算一次卷积

具体而言，SPP Net的特点有两个:

结合空间金字塔方法实现CNNs的多尺度输入
从上已知，在普通的CNN结构中，输入图像的尺寸往往是固定的(比如224*224像素)，输出则是一个固定维数的向量

为使得深度网络能够适应任意尺寸的图像，SPP Net的第一个贡献就是在最后一个卷积层后，作者将最后一个池化层(ROI Pooling，例如，在最后一个卷积层之后的 pool5)替换为空间金字塔池化层(spatial pyramid pooling layer)
从而保证传到下一层全连接层的输入固定(即SSP是一个固定维数的向量，然后给到全连接FC层)

如此，CNN原本只能固定输入、固定输出，CNN加上SSP之后，便能任意输入、固定输出。神奇吧？

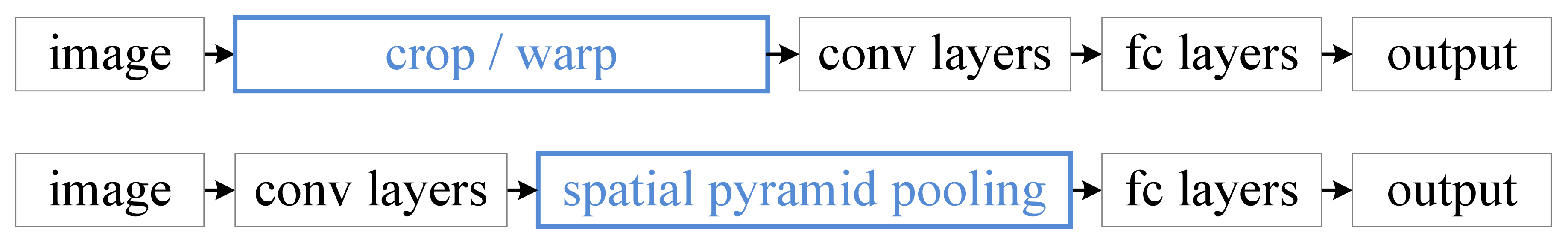

下图便是R-CNN和SPP Net检测流程的比较

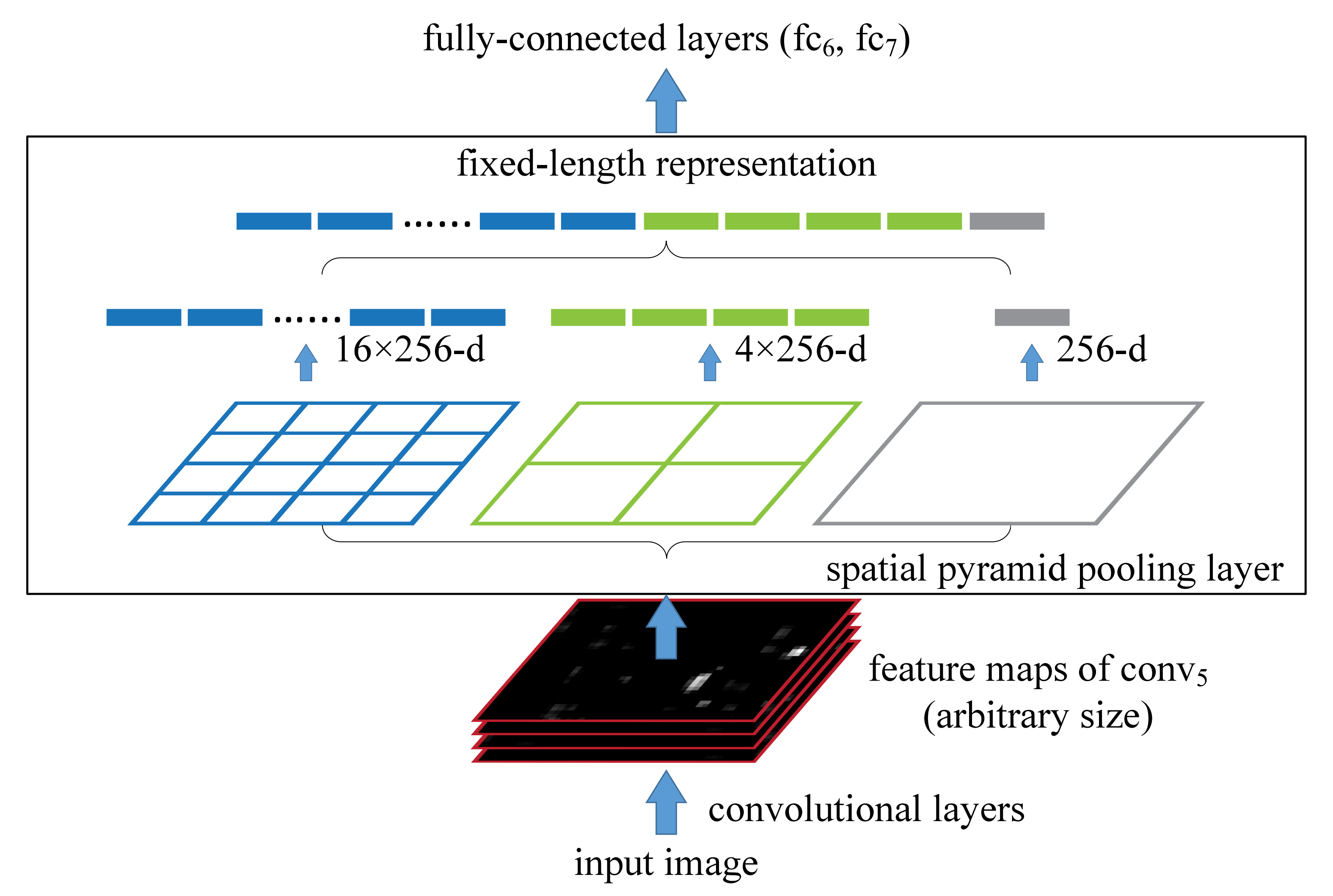

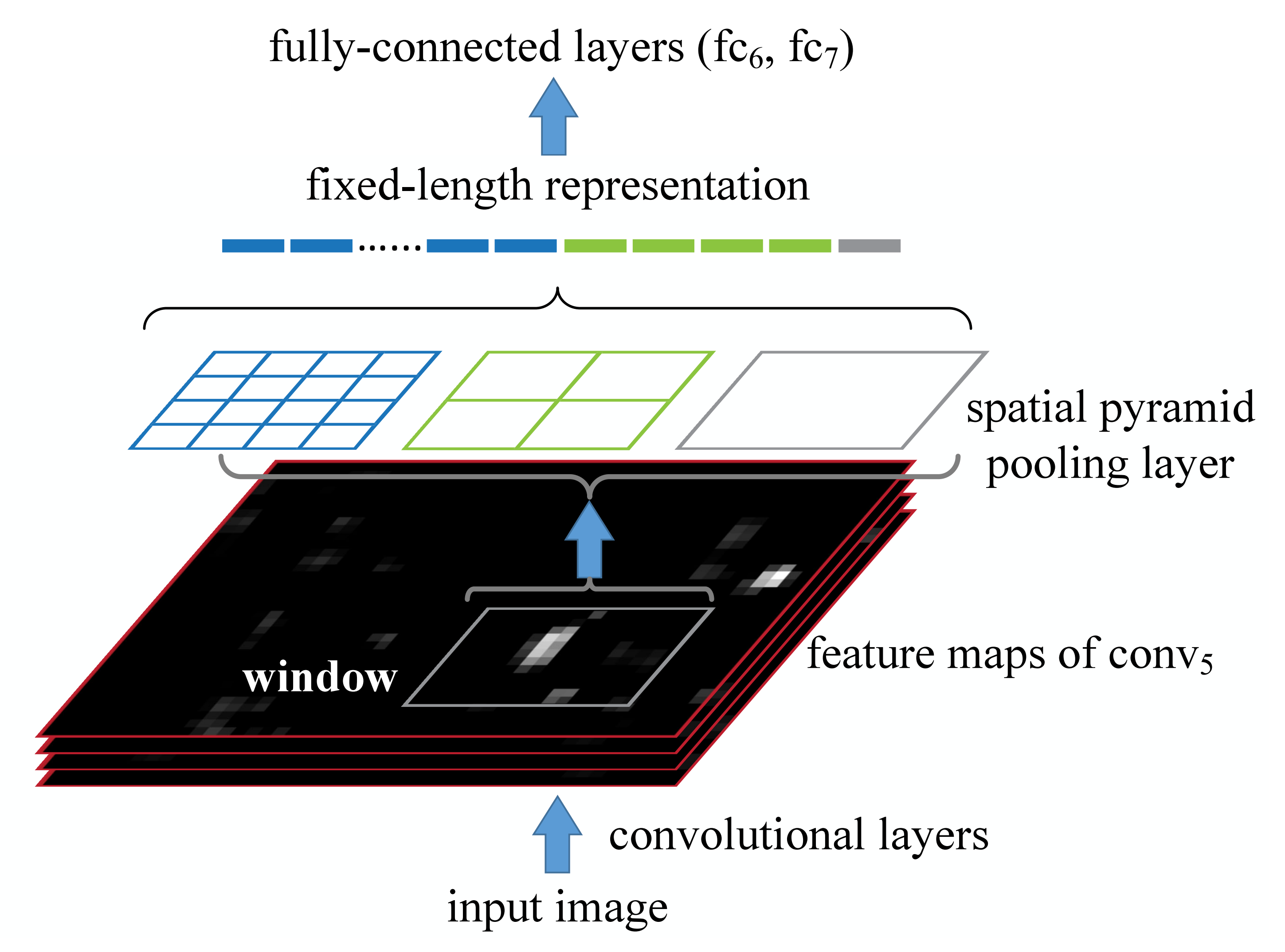

下图图3则是包含空间金字塔池化层的网络结构。这里256表示conv5层的滤波器数量，conv5是最后一个卷积层
只对原图提取一次卷积特征
在R-CNN中，每个候选框先resize到统一大小，然后分别作为CNN的输入，这样是很低效的
而SPP Net根据这个缺点做了优化：只对原图进行一次卷积计算，便得到整张图的卷积特征feature map，然后找到每个候选框在feature map上的映射patch，将此patch作为每个候选框的卷积特征输入到SPP layer和之后的层，完成特征提取工作

如此这般，R-CNN要对每个区域计算卷积，而SPPNet只需要计算一次卷积，从而节省了大量的计算时间，比R-CNN有一百倍左右的提速

如下图图5所示，在特征图的任意窗口中进行特征池化。特征图是从整个图像计算得到的，池化操作则在候选窗口中进行

3.3 2015年4月：Fast R-CNN推出

3.3.1 Fast R-CNN：R-CNN的基础上采纳SPP Net方法

SPP Net真是个好方法，R-CNN的进阶版Fast R-CNN就是在R-CNN的基础上采纳了SPP Net方法，对R-CNN作了改进，使得性能进一步提高

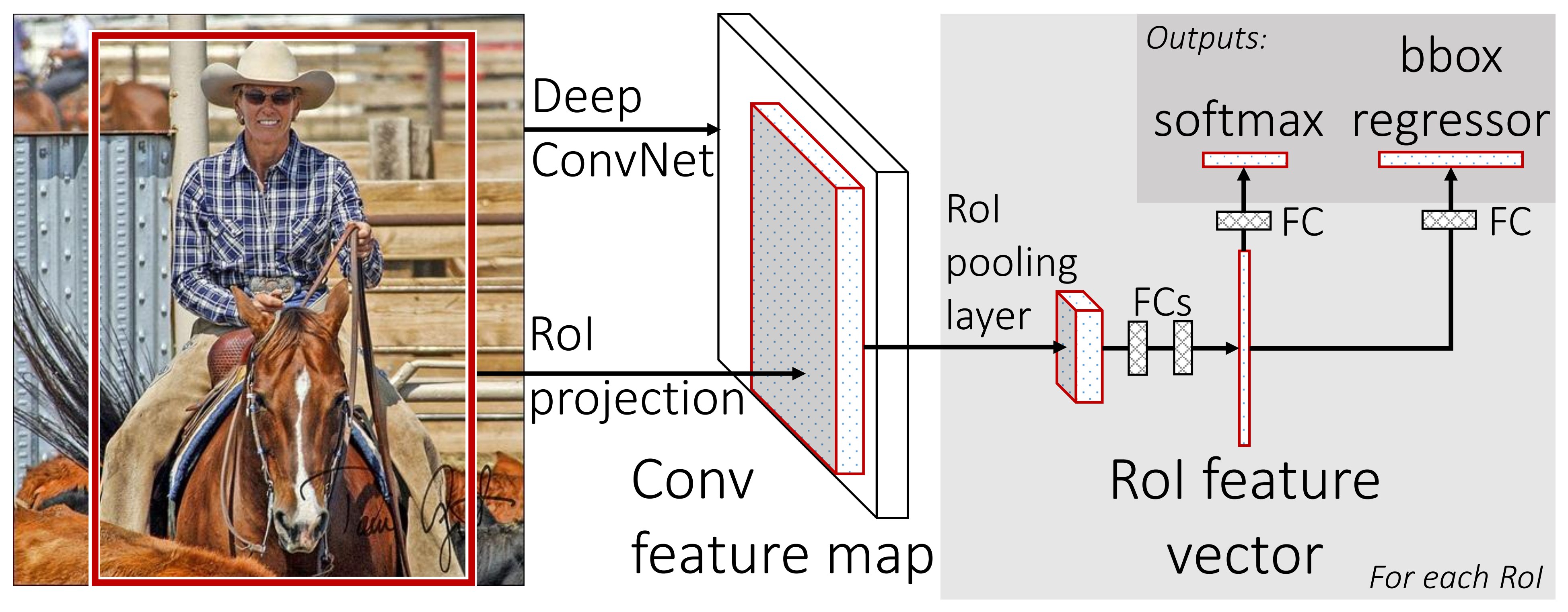

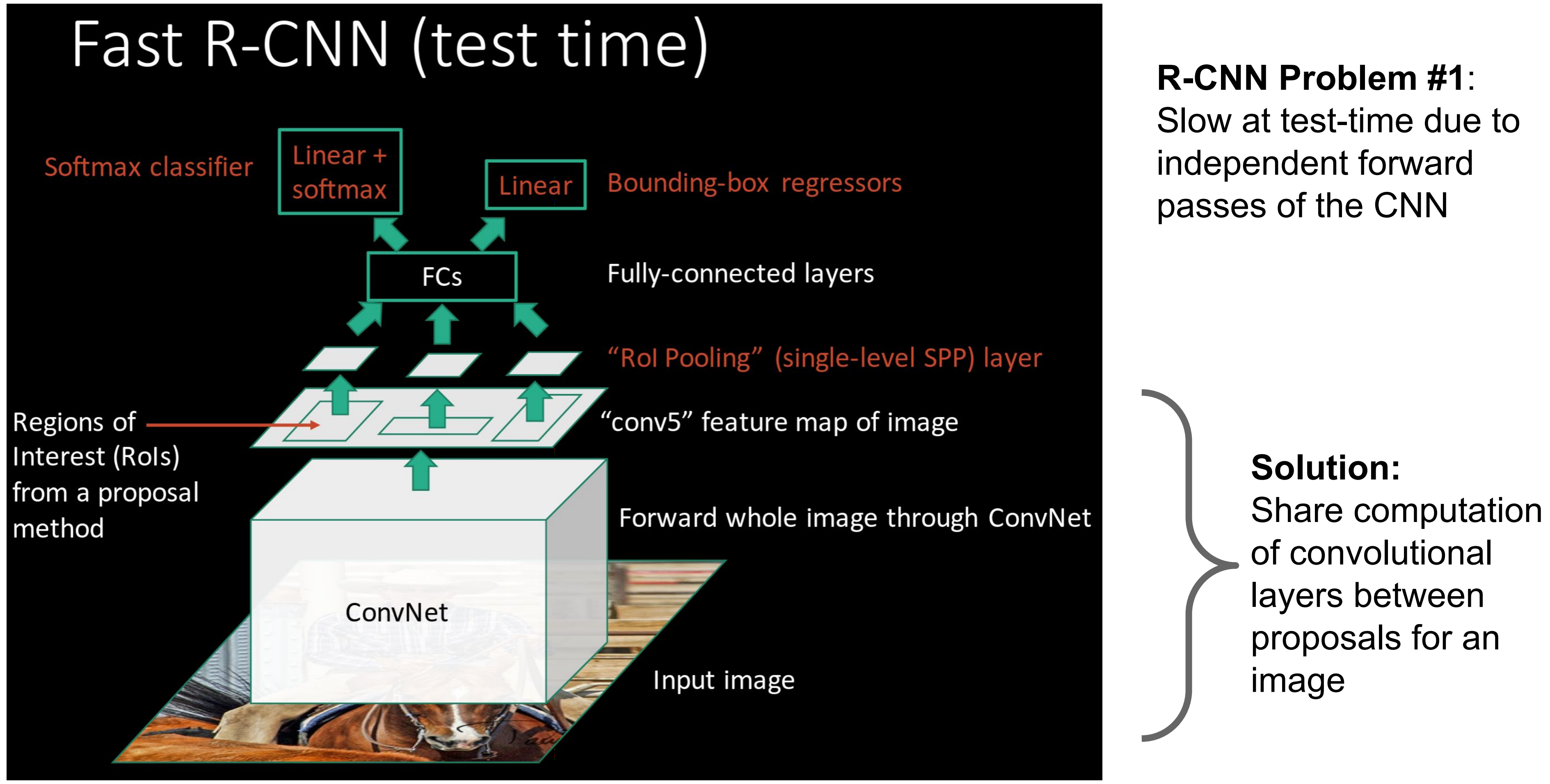

下图便是Fast R-CNN架构『输入图像及多个感兴趣区域(RoI)被输入到一个CNN中。每个RoI被池化为固定大小的特征图，然后通过全连接层(FCs)映射为特征向量。网络针对每个RoI输出两个向量：softmax概率和每类的边界框回归偏移量。该架构通过多任务损失进行端到端训练』

R-CNN与Fast R-CNN的区别有哪些呢？

先说R-CNN的缺点：即使使用了Selective Search等预处理步骤来提取潜在的bounding box作为输入，但是R-CNN仍会有严重的速度瓶颈，原因也很明显，就是计算机对所有region进行特征提取时会有重复计算，Fast-RCNN正是为了解决这个问题诞生的
与R-CNN框架图对比，可以发现主要有两处不同：
一是最后一个卷积层后加了一个ROI pooling layer
二是损失函数使用了多任务损失函数(multi-task loss)，将边框回归Bounding Box Regression直接加入到CNN网络中训练
「关于什么是边框回归，请参看七月在线APP题库大题查看深度学习分类下第56题：https://www.julyedu.com/question/big/kp_id/26/ques_id/2139」

具体而言

ROI pooling layer实际上是SPP-NET的一个精简版
$\rightarrow$ SPP-NET对每个proposal使用了不同大小的金字塔映射
$\rightarrow$ 而ROI pooling layer只需要下采样到一个7x7的特征图
对于VGG16网络conv5_3有512个特征图，这样所有region proposal对应了一个7*7*512维度的特征向量作为全连接层的输入

换言之，这个网络层可以把不同大小的输入映射到一个固定尺度的特征向量
虽然conv、pooling、relu等操作都不需要固定size的输入，因此，在原始图片上执行这些操作后，虽然输入图片size不同导致得到的feature map尺寸也不同，不能直接接到一个全连接层进行分类
但是，可以加入这个神奇的ROI Pooling层，对每个region都提取一个固定维度的特征表示，再通过正常的softmax进行类型识别
R-CNN训练过程分为了三个阶段，而Fast R-CNN直接使用softmax替代SVM分类，同时利用多任务损失函数边框回归也加入到了网络中，这样整个的训练过程是端到端的(除去Region Proposal提取阶段)

也就是说，之前R-CNN的处理流程是先提proposal，然后CNN提取特征，之后用SVM分类器，最后再做bbox regression
而在Fast R-CNN中，作者巧妙的把bbox regression放进了神经网络内部，与region分类和并成为了一个multi-task模型，实际实验也证明，这两个任务能够共享卷积特征，并相互促进
所以，Fast-RCNN很重要的一个贡献是成功的让人们看到了Region Proposal + CNN这一框架实时检测的希望，原来多类检测真的可以在保证准确率的同时提升处理速度，也为后来的Faster R-CNN做下了铺垫

3.3.2 Fast R-CNN相比R-CNN在性能上的提升

画一画重点：

R-CNN有一些相当大的缺点(把这些缺点都改掉了，就成了Fast R-CNN)
大缺点：由于每一个候选框都要独自经过CNN，这使得花费的时间非常多
解决：共享卷积层，现在不是每一个候选框都当做输入进入CNN了，而是输入一张完整的图片，在第五个卷积层再得到每个候选框的特征
原来的方法：许多候选框(比如两千个)→ CNN → 得到每个候选框的特征 → 分类+回归
现在的方法：一张完整图片 → CNN → 得到每张候选框的特征 → 分类+回归

所以容易看见，Fast R-CNN相对于R-CNN的提速原因就在于：不像R-CNN把每个候选区域给深度网络提特征，而是整张图提一次特征，再把候选框映射到conv5上，而SPP只需要计算一次特征，剩下的只需要在conv5层上操作就可以了

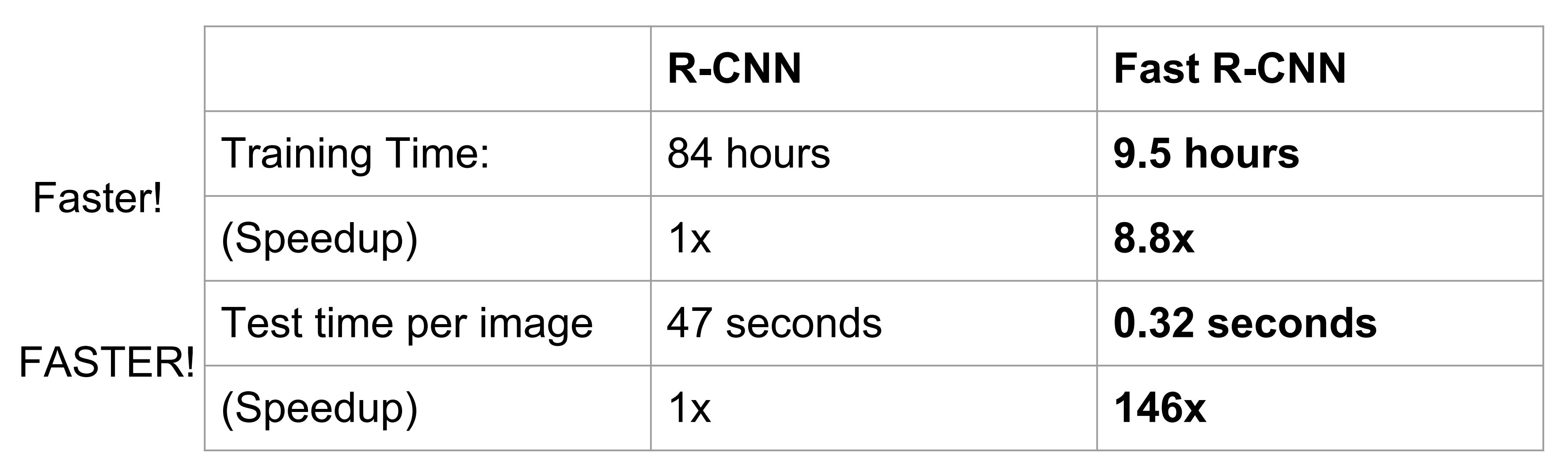

在性能上提升也是相当明显的：

3.4 Faster R-CNN(2015/6)

3.4.1 Faster R-CNN：把Fast R-CNN中的Selective Search换成RPN

Fast R-CNN存在的问题：存在瓶颈：选择性搜索，找出所有的候选框，这个也非常耗时。那我们能不能找出一个更加高效的方法来求出这些候选框呢？

解决：加入一个提取边缘的神经网络，也就说找到候选框的工作也交给神经网络来做了

所以，还是咱们熟悉的CV牛人们Shaoqing Ren, Kaiming He, Ross Girshick, and Jian Sun等人

在Fast R-CNN中引入Region Proposal Network(RPN)替代Selective Search，相当于RPN模块指示后续的「CNN + ROI池化」模块应该关注的位置
同时引入anchor box应对目标形状的变化问题(anchor就是位置和大小固定的box，可以理解成事先设置好的固定的proposal)
具体做法分两步：1 将RPN放在最后一个卷积层的后面，2 RPN直接训练得到候选区域

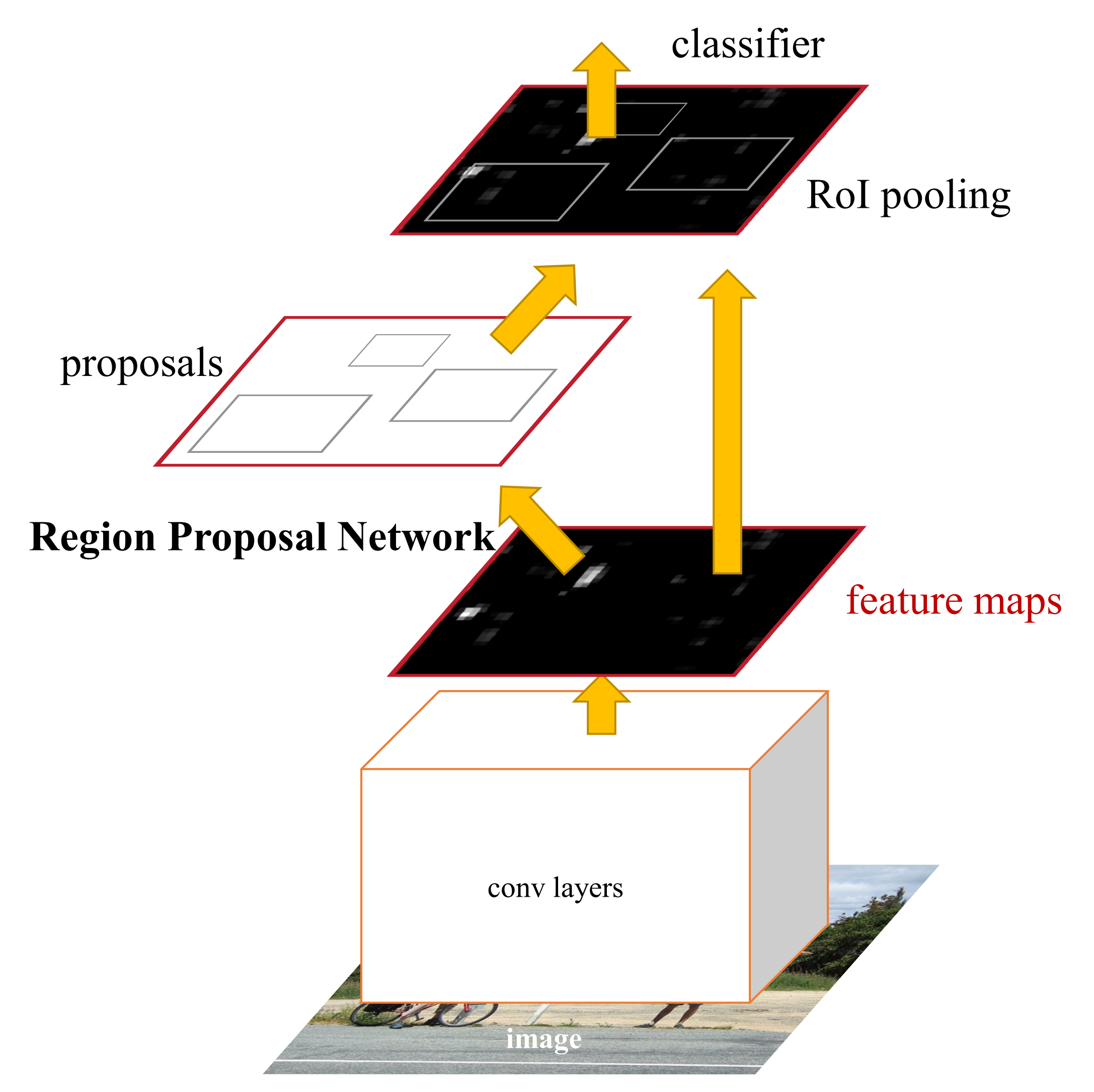

如此得到了Faster R-CNN，其对应的论文为《Faster R-CNN: Towards Real-Time Object Detection with Region Proposal Networks》

至于什么是RPN呢？简言之：

　　• 在feature map上滑动窗口
　　• 建一个神经网络用于物体分类 + 框位置的回归——即在规则网格的每个位置同时计算目标性得分和回归区域边界，cls 层输出 2k 个分数，用于估计每个候选框为目标或非目标的概率，而reg 层有 4k 个输出，用于编码 k 个框的坐标
　　• 滑动窗口的位置提供了物体的大体位置信息
　　• 框的回归提供了框更精确的位置

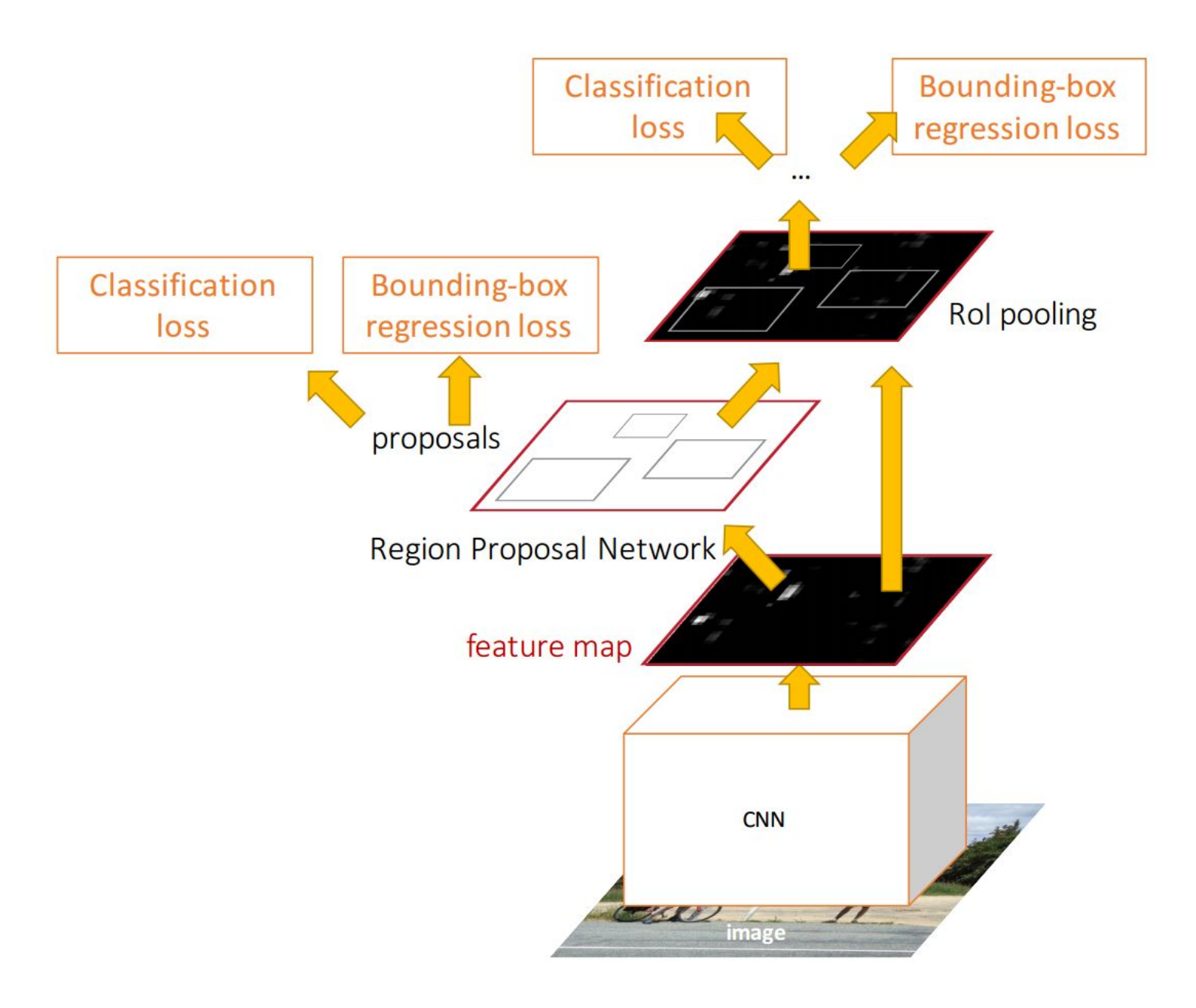

如此，一种网络，四个损失函数

RPN calssification(anchor good.bad)
RPN regression(anchor->propoasal)
Fast R-CNN classification(over classes)
Fast R-CNN regression(proposal ->box)

在速度对比上

Faster R-CNN的主要贡献就是设计了提取候选区域的网络RPN，代替了费时的选择性搜索selective search，使得检测速度大幅提高

3.4.2 三大算法的对比：R-CNN、Fast R-CNN、Faster R-CNN

最后总结一下各大算法的步骤：

R-CNN	Fast R-CNN	Faster R-CNN
1.在图像中确定约1000-2000个候选框 (使用选择性搜索Selective Search)	1.在图像中确定约1000-2000个候选框 (使用选择性搜索Selective Search)	1.对整张图片输进CNN，得到feature map
2.每个候选框内图像块缩放至相同大小，并输入到CNN内进行特征提取	2.对整张图片输进CNN，得到feature map 3.找到每个候选框在feature map上的映射patch，将此patch作为每个候选框的卷积特征输入到SPP layer和之后的层	2.卷积特征输入到RPN，得到候选框的特征信息
3.对候选框中提取出的特征，使用分类器判别是否属于一个特定类	4.对候选框中提取出的特征，使用分类器判别是否属于一个特定类	3.对候选框中提取出的特征，使用分类器判别是否属于一个特定类
4.对于属于某一类别的候选框，用回归器进一步调整其位置	5.对于属于某一类别的候选框，用回归器进一步调整其位置	4.对于属于某一类别的候选框，用回归器进一步调整其位置

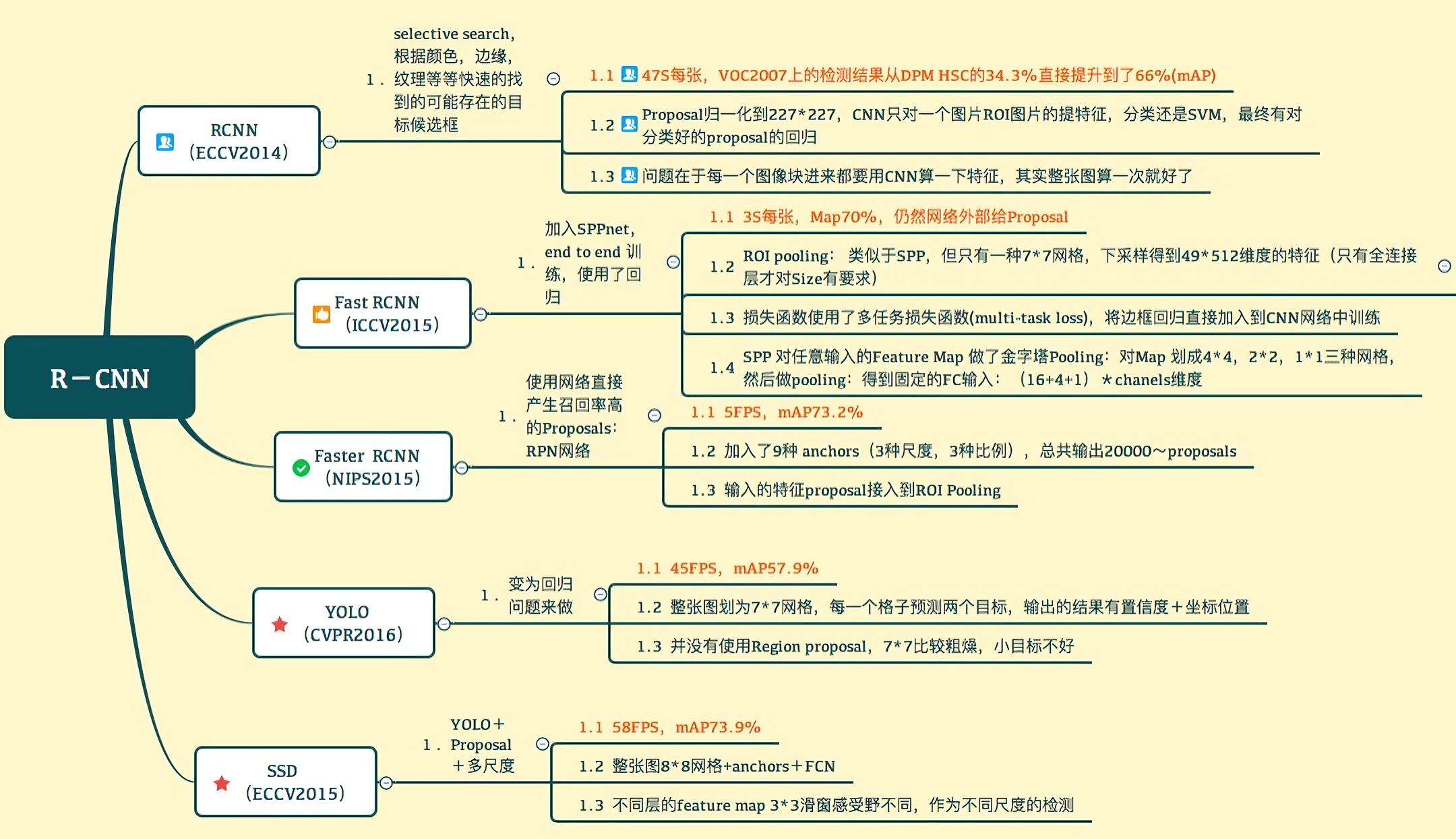

也如下图所示

简言之，即如本文开头所列

R-CNN（Selective Search + CNN + SVM）
SPP-net（ROI Pooling）
Fast R-CNN（Selective Search + CNN + ROI）
Faster R-CNN（RPN + CNN + ROI）

总的来说，从R-CNN, SPP-NET, Fast R-CNN, Faster R-CNN一路走来，基于深度学习目标检测的流程变得越来越精简，精度越来越高，速度也越来越快

可以说基于Region Proposal的R-CNN系列目标检测方法是当前目标检测技术领域最主要的一个分支

第四部分基于深度学习的回归方法(2015-2020)

4.1 YOLO (2015/6)

4.1.1 统一检测流程

Faster R-CNN的方法目前是主流的目标检测方法，但是速度上并不能满足实时的要求

YOLO『其对应的论文为：You Only Look Once: Unified, Real-Time Object Detection，中稿CVPR2016, oral』一类的方法慢慢显现出其重要性，这类方法使用了回归的思想，利用整张图作为网络的输入，直接在图像的多个位置上回归出这个位置的目标边框，以及目标所属的类别

我们直接看上面YOLO的目标检测的流程图，如下图所示「系统将检测建模为回归问题。它将图像划分为一个S×S的网格，并且对于每个网格单元预测B个边界框、这些边界框的置信度以及C个类别的概率。这些预测被编码为一个S×S×(B∗5+C)的张量」

给个一个输入图像，首先将图像划分成S×S——比如7*7的网格
如果某个物体的中心落在某个网格单元内，则该网格单元负责检测该物体
对于每个网格，我们都预测 $B$ 个(比如2个)边框：包括每个边框是目标的置信度
相当于边框是否框对了对应物体，而置信度分数反映了模型对该边界框包含物体的信心，以及模型认为该边界框预测的准确程度「These confidence scores reflect how confident the model is that the box contains an object andalso how accurate it thinks the box is that it predicts」

形式上，将置信度定义为
$\operatorname{Pr}(\text { Object }) * \operatorname{IOU}_{\text {pred }}^{\text {truth }}$

如果该单元格中不存在目标，则置信度分数应为零。否则，我们希望置信度分数等于预测框与真实框之间的交并比(IOU)
每个边界框由5个预测值组成：x、y、w、h和置信度。其中，(x, y)坐标表示边界框中心相对于网格单元边界的位置。宽度和高度是相对于整个图像进行预测的。最后，置信度预测表示预测框与任意真实框之间的IOU（交并比）
毕竟在训练时，一般只希望每个目标由一个边界框预测器负责。可根据当前与真实值的IOU（交并比）最高的预测，将其中一个预测器分配为负责预测该目标的预测器

以及每个边框区域在多个类别上的概率
即每个网格单元还预测 $C$ 个条件类别概率， $\operatorname{Pr}\left(\text { Class }_{i} \mid \text { Object }\right)$ 。这些概率以网格单元包含一个物体为条件。无论框的数量 $B$ 有多少，我们每个网格单元仅预测一组类别概率

在测试时，将条件类别概率与各个框的置信度预测相乘

这为我们每个框提供了类别特定的置信度分数。这些分数同时编码了该类别出现在该框中的概率，以及预测框与目标物体的匹配程度
根据上一步可以预测出7*7*2个目标窗口，然后根据阈值去除可能性比较低的目标窗口，最后通过可消除重复检测的NMS去除冗余窗口即可「关于什么是非极大值抑制NMS，请参看七月在线APP题库大题查看深度学习分类下第58题：https://www.julyedu.com/question/big/kp_id/26/ques_id/2141」

可以看到整个过程非常简单，不再需要中间的Region Proposal找目标，直接回归便完成了位置和类别的判定

4.1.2 网络设计：基于CNN

作者将该模型实现为一个卷积神经网络，并在PASCAL VOC 检测数据集 [9] 上进行评估。网络的初始卷积层用于从图像中提取特征，而全连接层则用于预测输出的概率和坐标

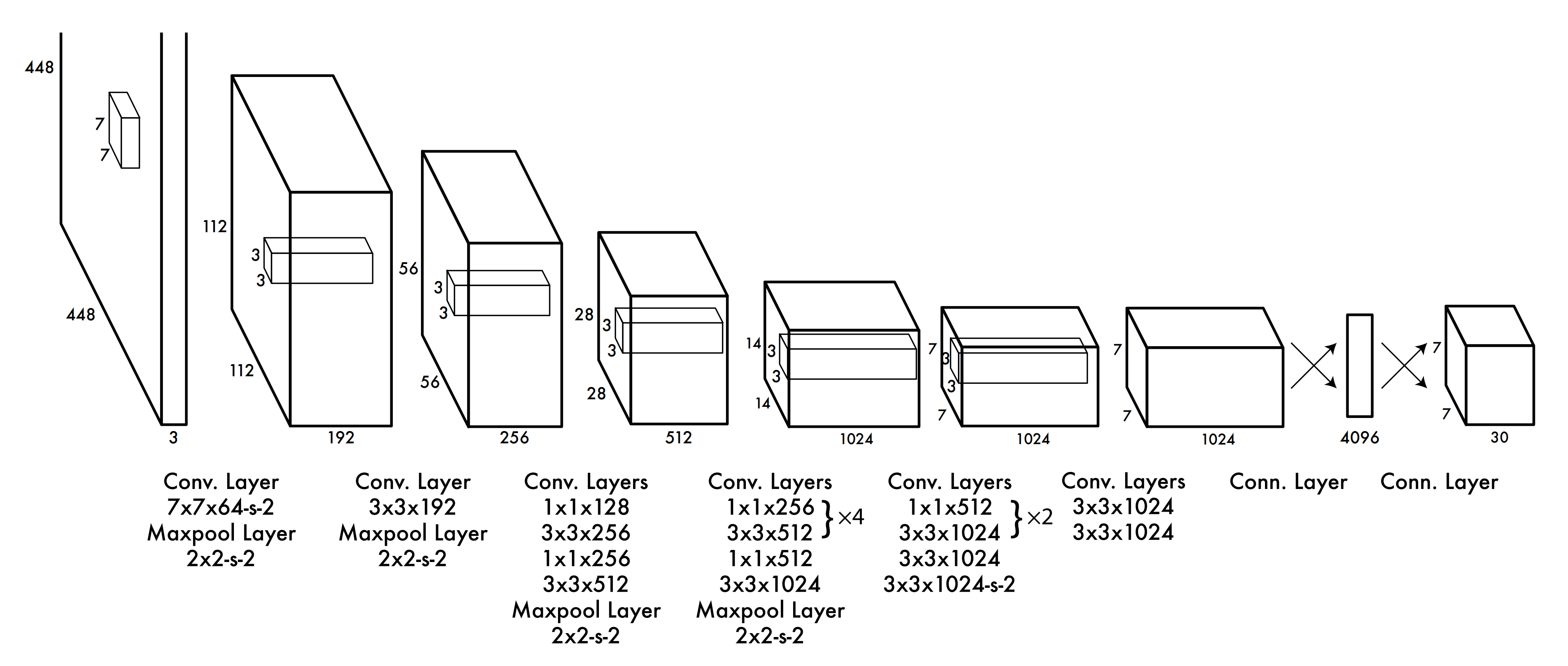

具体而言，网络架构受到了用于图像分类的GoogLeNet 模型[34] 的启发。且网络包含24 个卷积层，后接2个全连接层
与GoogLeNet 中使用的inception 模块不同，作者仅仅采用1 × 1 降维层，后接3 × 3 卷积层，这与Lin 等人[22] 的方法类似
此外，作者还训练了一个快速版的YOLO，旨在突破快速目标检测的极限。Fast YOLO采用了更少的卷积层（9层而非24层）以及每层更少的滤波器
除了网络规模不同外，YOLO和FastYOLO在训练和测试参数上完全一致

小结：YOLO将目标检测任务转换成一个回归问题，大大加快了检测的速度，使得YOLO可以每秒处理45张图像。而且由于每个网络预测目标窗口时使用的是全图信息，使得false positive比例大幅降低（充分的上下文信息）

但是YOLO也存在问题：没有了Region Proposal机制，只使用7*7的网格回归会使得目标不能非常精准的定位，这也导致了YOLO的检测精度并不是很高

4.2 SSD(2015/12)

上面分析了YOLO存在的问题，使用整图特征在7*7的粗糙网格内回归对目标的定位并不是很精准。那是不是可以结合Region Proposal的思想实现精准一些的定位？

SSD『其对应的论文为：SSD: Single Shot MultiBox Detector』结合：YOLO的回归思想以及Faster R-CNN的anchor机制做到了这点

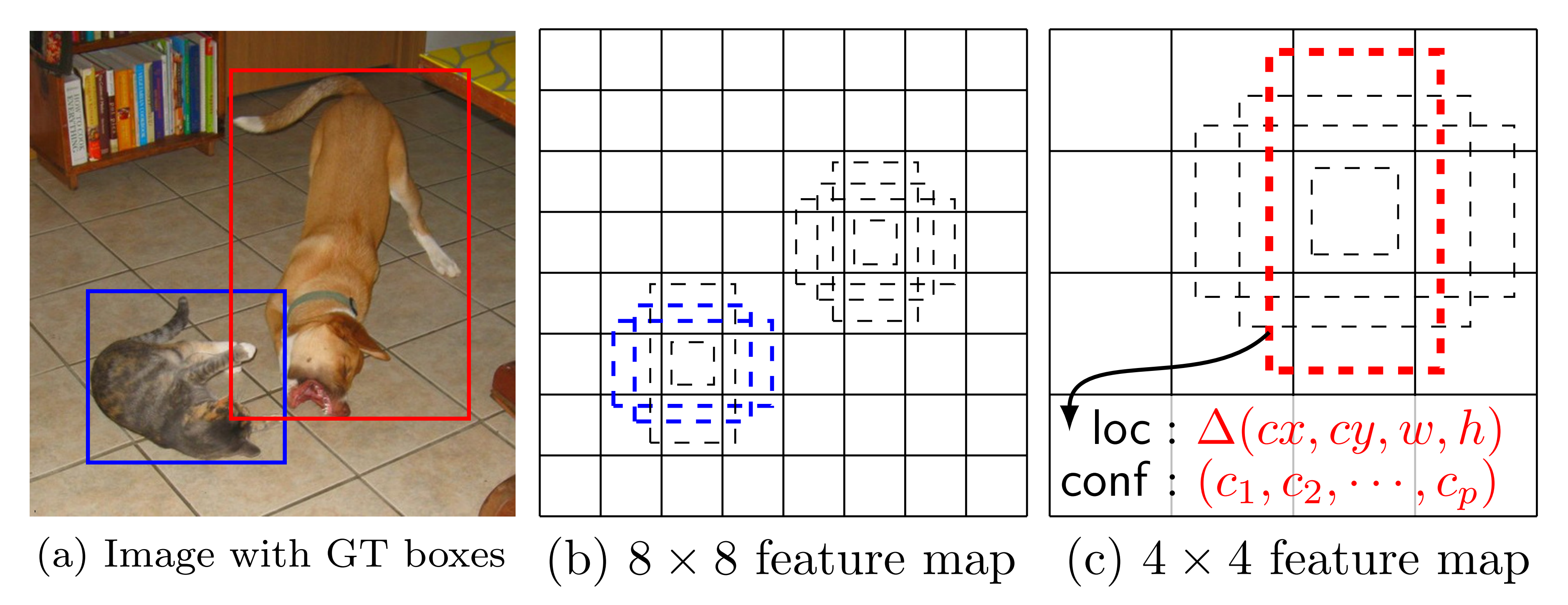

下图便是SSD的框架图

在训练过程中，SSD 只需输入一张图像及每个目标的真实边界框

通过卷积方式，在多个不同尺度的特征图「如(b)和(c)中的8×8和4×4」上的每个位置评估一组（例如4个）具有不同纵横比的默认框
对于每个默认框，会预测所有目标类别（如(c1, c2, · · ·,cp)）的形状偏移量和置信度
在训练时，首先将这些默认框与真实边界框进行匹配。例如，将两个默认框与猫匹配，一个与狗匹配，这些被视为正样本，其余则为负样本。模型损失为定位损失（如SmoothL1[6]）与置信度损失（如Softmax）的加权和

总之，SSD获取目标位置和类别的方法跟YOLO一样，都是使用回归，但是YOLO预测某个位置使用的是全图的特征，SSD预测某个位置使用的是这个位置周围的特征

那么如何建立某个位置和其特征的对应关系呢？
可能你已经想到了，使用Faster R-CNN的anchor机制。如SSD的框架图所示，假如某一层特征图(图b)大小是8*8，那么就使用3*3的滑窗提取每个位置的特征，然后这个特征回归得到目标的坐标信息和类别信息(图c)
不同于Faster R-CNN，这个anchor是在多个feature map上，这样可以利用多层的特征并且自然的达到多尺度（不同层的feature map 3*3滑窗感受野不同）

小结：SSD结合了YOLO中的回归思想和Faster R-CNN中的anchor机制，使用全图各个位置的多尺度区域特征进行回归，既保持了YOLO速度快的特性，也保证了窗口预测的跟Faster R-CNN一样比较精准。SSD在VOC2007上mAP可以达到72.1%，速度在GPU上达到58帧每秒

第五部分 CNN+Transformer端对端解决方案的新时代(2020及以后)

5.1 DETR整体结构：backbone，encoder，decoder和FFN

注，本小节的内容主要参考科技猛兽此文的相关部分

一般目标检测的任务是预测一系列的Bounding Box的坐标以及Label，而大多数检测器的具体做法是

要么基于proposal，比如R-CNN系列的工作，类似Faster R-CNN、Mask R-CNN
要么基于anchor，比如YOLO

把问题构建成为一个分类和回归问题来间接地完成这个任务，但最后都会生成很多个预测框(确定框的坐标及框内是什么物体)，从而不可避免的出现很多冗余的框
而要去除这些冗余的框，则都需要做一个NMS(non-maximum suppersion，非极大值抑制)的后处理(使得最后调参不易、部署不易)
所以如果要是有一个端对端的模型，不需要做NMS之类的后处理也不需要太多先验知识则该有多好

而通过发布于2020年5月这篇论文《End-to-End Object Detection with Transformers》提出的DETR则满足了大家这个期待：首次通过结合CNN+Transformer端对端解决object detection，其取代了现在的模型需要手工设计的工作，效果不错且可扩展性强——在DETR上加个专用的分割头便可以做全景分割

其解决的方法是把检测问题看做是一个集合预测的问题(即set prediction problem，说白了，各种预测框本质就是一个集合)，其基本流程如下图所示

CNN抽特征且拉直
全局建模，给到transformer-encoder去进一步学习全局信息
通过借助Transformer中的的self-attention机制，可以显式地对一个序列中的所有elements两两之间的interactions进行建模或交互，如此就知道了图片中哪块是哪个物体，从而对于同一个物体只需出一个预测框即可
接着通过不带掩码机制的transformer-decoder生成很多预测框
注意是并行预测(即并行出框，而不是像原始transformer预测下一个token时一个一个往外蹦)
相当于一次性生成 $N$ 个box prediction，其中 $N$ 是一个事先设定的远远大于image中object个数的一个整数(比如100)
预测框和真实框做二分图匹配
最后通过bipartite matching loss的方法，基于预测的100个boxex和ground truth boxes的二分图做匹配，计算loss的大小，从而使得预测的box的位置和类别更接近于ground truth
当然，这第4步更多是做模型训练的时候用，如果模型训练好了去做推理时，该第4步就不需要了，可以直接在预测的100个框中设定个阈值，比如置信度大于0.7的预测框保留下来，其他视为背景物体而舍弃

5.1.1 DETR结构之前两部分：backbone与encoder

更细致的讲，DETR整体结构可以分为四个部分：backbone，encoder，decoder和FFN，如下图所示

对于前两部分——backbone和encoder而言

由于一开始的backbone面对的是 $x_{img} \in B \times 3 \times H_0 \times W_0$ 维的图像

首先把它转换为 $f \in R^{B \times C \times H \times W}$ 维的feature map，一般来说，通道数 $C = 2048$ 或256， $H = \frac{H_0}{32}$ ， $W = \frac{W_0}{32}$

然后，由于encoder的输入是 $f \in R^{B \times C \times H \times W}$ 维的feature map，故正式输入encoder之前还需要依次进行以下过程(图源：科技猛兽)：

通道数压缩(其实就是降维操作)
用 1×1 convolution处理将通道数channels数量从 $C$ 压缩到 $d$ ，即得到 $z_0 \in R^{B \times d \times H \times W}$ 维的新feature map
转化为序列化数据
将空间的维度(高 $H$ 和宽 $W$ )压缩为一个维度 $HW$ ，即把上一步得到的 $z_0 \in R^{B \times d \times H \times W}$ ( $d = 256$ )维的feature map通过reshape成( $HW,B,256$ )维的feature map
这步相当于把编码矩阵的维度是 $(B,256,H,W)$ ，序列化成维度为 $(HW,B,256)$ 维的张量
位置编码
在上一步得到了 $z_0 \in R^{B \times d \times H \times W}$ 维的feature map之后，再对 $z_0 \in R^{B \times d \times H \times W}$ 维的feature map做positional encoding
最后也做下reshape：高 $H$ 和宽 $W$ 压缩为一个维度 $HW$ ，使得其与上面input embedding维度是一致的

对于上面第3步的位置编码，再好好解释说明下

首先，通过此文《一文通透位置编码：从标准位置编码、旋转位置编码RoPE到ALiBi、LLaMA 2 Long(含NTK-aware简介)》可知，原始transformer中的Positional Encoding的表达式为：

$PE_{(pos,2i+1)} = cos\left ( \frac{pos}{10000^{\frac{2i}{d_{model}}}} \right )$

$PE_{(pos,2i)} = sin\left ( \frac{pos}{10000^{\frac{2i}{d_{model}}}} \right )$

其中

$d$ 就是这个 $d \times HW$ 维的feature map的第一维
$pos \in [1,HW]$ 表示token在sequence中的位置，sequence的长度是 $HW$ ，例如第一个token 的 $pos = 0$ ，第二个token的 $pos = 1$
$i$ ，或者准确意义上是 $2i$ 和 $2i+1$ 表示了Positional Encoding的维度， $i$ 的取值范围是： $[0,...,d_{model}/2]$
所以当 $pos$ 为1时，对应的Positional Encoding可以写成(注意到 $d = 256$ )：
$PE_1 = [sin(\frac{1}{10000^{\frac{0}{256}}}),cos(\frac{1}{10000^{\frac{0}{256}}}), sin(\frac{1}{10000^{\frac{2}{256}}}),cos(\frac{1}{10000^{\frac{2}{256}}}), sin(\frac{1}{10000^{\frac{4}{256}}}), cos(\frac{1}{10000^{\frac{4}{256}}}),..., sin(\frac{1}{10000^{\frac{255}{256}}}),cos(\frac{1}{10000^{\frac{255}{256}}})]$

其次，DETR与原版transformer中的位置编码有两点不同

第一点不同的是，原版Transformer只考虑 $x$ 方向的位置编码，但是DETR考虑了 $xy$ 方向的位置编码，因为图像特征是2-D特征：即虽然采用的依然是 sin cos 模式，但是需要考虑 $xy$ 两个方向
换言之，DETR不是类似vision transoformer的做法——简单的将其拉伸为 $d \times HW$ ，然后从 $[1,HW]$ 进行长度为256的位置编码，而是考虑了 $xy$ 方向同时编码，每个方向各编码128维向量，这种编码方式更符合图像特点

Positional Encoding的输出张量是： $(B,d,H,W)$ , $d = 256$ ，其中 $d$ 代表位置编码的长度， $H,W$ 代表张量的位置
意思是说，这个特征图上的任意一个点 $(H_1,W_1)$ 有个位置编码，这个编码的长度是256，其中，前128维代表 $H_1$ 的位置编码，后128维代表 $W_1$ 的位置编码
$a) P E_{\left(p_{x}, 2 i\right)}=\sin \left(\operatorname{pos}_{x} / 10000^{2 i / 128}\right) \\\ b) P E_{\left(p_{0}, 2 i+1\right)}=\cos \left(\operatorname{pos}_{x} / 10000^{2 i / 128}\right) \\c) P E_{\left(p o s_{y}, 2 i\right)}=\sin \left(\operatorname{pos}_{y} / 10000^{2 i / 128}\right) \\ d) P E_{\left(p o s_{y}, 2 i+1\right)}=\cos \left(\operatorname{pos}_{y} / 10000^{2 i / 128}\right)$

假设你想计算任意一个位置 $(pos_x,pos_y)$ ， $pos_x \in[1,HW]$ ， $pos_y \in[1,HW]$ 的Positional Encoding
$\rightarrow$ 先把 $pos_x$ 代入上面4个公式中的 $a$ 式和 $b$ 式可以计算得到128维的向量，它代表 $pos_x$ 的位置编码
$\rightarrow$ 再把 $pos_y$ 代入上面4个公式中的 $c$ 式和 $d$ 式可以计算得到128维的向量，它代表 $pos_y$ 的位置编码
$\rightarrow$ 把这2个128维的向量拼接起来，就得到了一个256维的向量，它代表 $(pos_x,pos_y)$ 的位置编码
从而计算所有位置的编码，就得到了 $(256,H,W)$ 的张量，代表这个batch的位置编码
第二点不同的是，原版Transformer只在Encoder之前使用了Positional Encoding，而且是在输入上进行Positional Encoding，再把输入经过transformation matrix变为Query，Key和Value这几个张量
但是DETR在Encoder的每一个Multi-head Self-attention之前都使用了Positional Encoding，且只对Query和Key使用了Positional Encoding——即只把维度为 $(HW,B,256)$ 维的位置编码与维度为 $(HW,B,256)$ 维的Query和Key相加，而不与Value相加

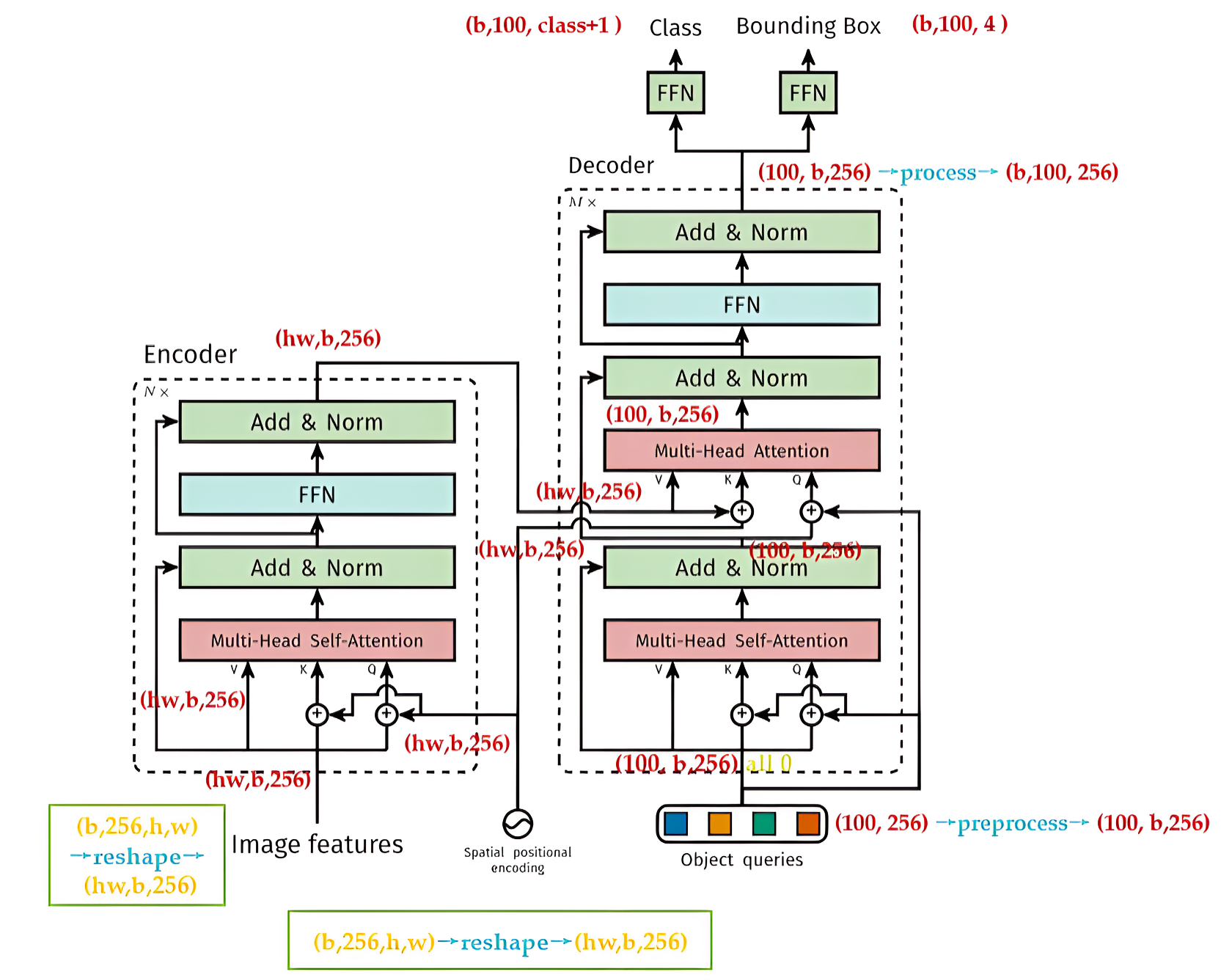

上图为DETR的Transformer的详细结构，读者可以对比下原版Transformer的结构可以发现，除了Positional Encoding设置的不一样外，Encoder其他的结构是一致的。每个Encoder Layer包含一个multi-head self-attention 的module和一个前馈网络Feed Forward Network

所以，了解了DETR的位置编码之后，你应该明白了其实input embedding和位置编码维度其实是一样的，从而也就可以直接相加，使得Encoder最终输出的是 $(HW,b,256)$ 维的编码矩阵Embedding，按照原版Transformer的做法，把这个东西给Decoder

5.1.2 DETR结构的后两部分：decoder和FFN

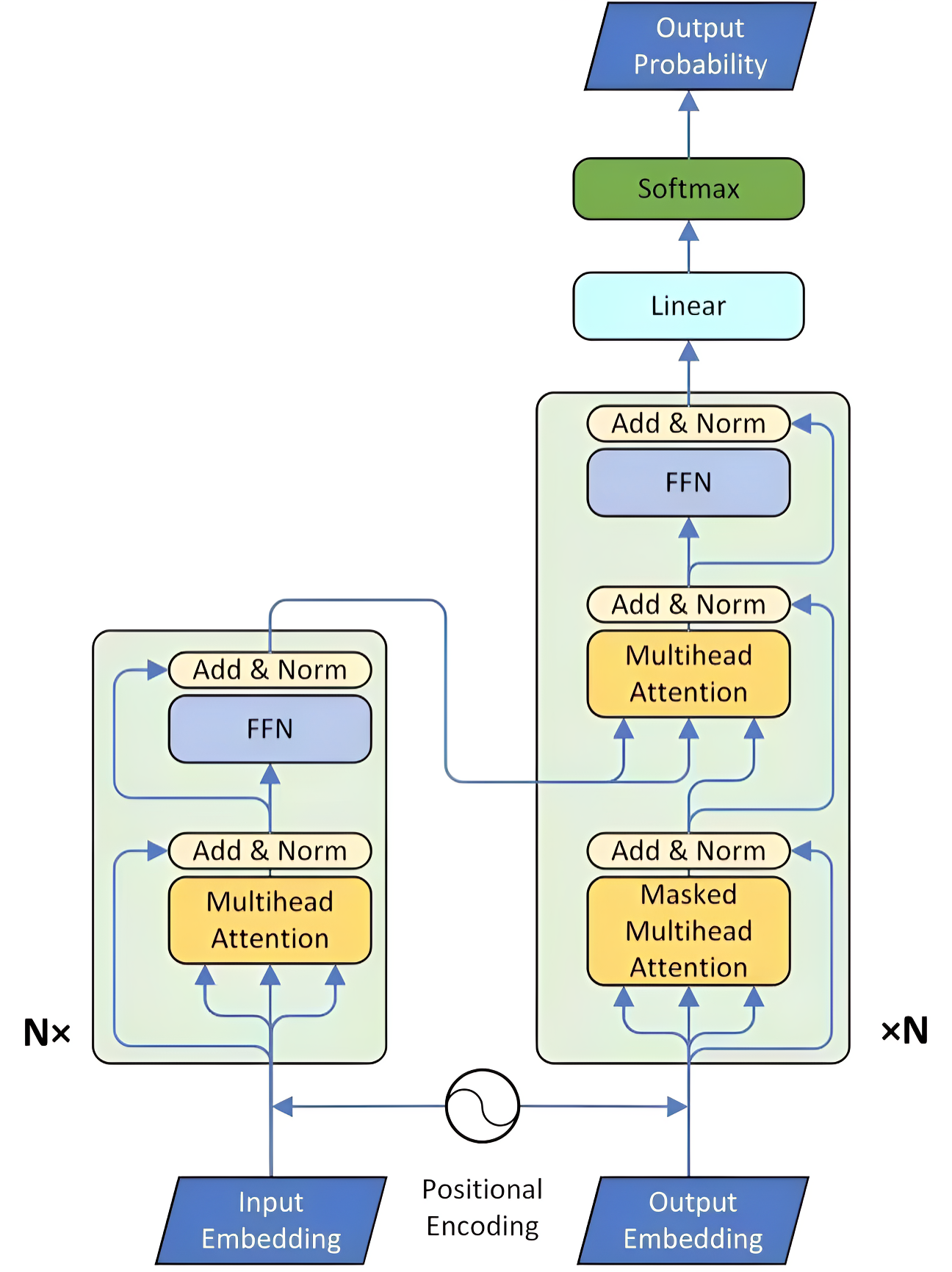

通过上面或下面的对比图，可知DETR的Decoder和原版Transformer的decoder也是不太一样的

对于原版Transformer，其decoder的最后一个框(上面左图右上角所示)：output probability，代表我们一次只产生一个单词的softmax，根据这个softmax得到这个单词的预测结果，即：predicts the output sequence one element at a time
不同的是，DETR的Transformer Decoder是一次性处理全部的object queries(上面右图右上角所示)，即一次性输出全部的predictions(而不像原始的Transformer是auto-regressive的，从左到右一个词一个词地输出)，即：decodes the N objects in parallel at each decoder layer

至于DETR的Decoder主要有两个输入：

第一个输入是Transformer Encoder输出的Embedding与 position encoding(在上图右侧第二个multi-head self-attention处)相 + 之后给到 $K$
其中的Embedding就是上文提到的 $(HW,B,256)$ 的编码矩阵
第二个输入是Object queries
所谓Object queries是一个维度为 $(100,b,256)$ 维的张量，数值类型是nn.Embedding(意味着是可以学习的)
Object queries矩阵内部通过学习建模了100个物体之间的全局关系，例如房间里面的桌子旁边(A类)一般是放椅子(B类)，而不会是放一头大象(C类)，那么在推理时候就可以利用该全局注意力更好的进行解码预测输出

关于上图右侧第1个multi-head self-attention的Q K V
如上图所示，它的Q K是这么来的：Decoder原本的输入一开始初始化成维度为 $(100,b,256)$ 维的全部元素都为0的张量，然后和Object queries加在一起之后充当第1个multi-head self-attention的Query和Key，至于Value则是Decoder原本的输入，也就是全0的张量

关于上图右侧第2个multi-head self-attention的Q K V
它的Key和Value来自Encoder的输出张量，维度为 $(hw,b,256)$ ，其中Key值还进行位置编码(正如上面第一个输入所述)
至于其Query值的一部分来自第1个Add and Norm的输出，维度为 $(100,b,256)$ 的张量，另一部分来自Object queries，充当可学习的位置编码
所以，第2个multi-head self-attention的Key和Value的维度为 $(hw,b,256)$ ，而Query的维度为 $(100,b,256)$

每个Decoder的输出维度为 $(1,b,100,256)$ ，送入后面的前馈网络

到这里你会发现：Object queries充当的其实是位置编码的作用，只不过它是可以学习的位置编码，所以，我们对Encoder和Decoder的每个self-attention的Query和Key的位置编码做个归纳，如下图所示，Value没有位置编码

5.1.3 损失函数部分解读

得到了Decoder的输出以后，如前文所述，应该是输出维度为 $(b,100,256)$ 的张量

接下来要送入2个前馈网络FFN得到class和Bounding Box(如再度引用的下图所示)，它们会得到 $N=100$ 个预测目标包含类别和Bounding Box(当然这个100肯定是大于图中的目标总数的，如果不够100，则采用背景填充)

所以，DETR输出张量的维度为 $(b,100,class+1)$ ，和 $(b,100,4)$ 『对应COCO数据集来说： $class+1=92$ ， 4 指的是每个预测目标归一化的 $(c_x,c_y,w,h)$ ，归一化就是除以图片宽高进行归一化』

对于这两个维度

前者代表分类分支，指100个预测框的类型
后者代表回归分支，指100个预测框的Bounding Box(仅仅计算有物体位置，背景集合忽略)

但是读者可能会有疑问：预测框和真值是怎么一一对应的？换句话说：你怎么知道第47个预测框对应图片里的狗，第88个预测框对应图片里的车？..

这就需要用到经典的双边匹配算法了，也就是常说的匈牙利算法，该算法广泛应用于最优分配问题
一幅图片，我们把第 $i$ 个物体的真值表达为 $y_i = (c_i,b_i)$ ——其中， $c_i$ 表示它的 class ， $b_i$ 表示它的 Bounding Box
然后定义 $\hat{y}=\left\{\hat{y}_{i}\right\}_{i=1}^{N}$ 为网络输出的 $N$ 个预测值

对于第 $i$ 个真值 $GT$ ， $\sigma (i)$ 为匈牙利算法得到的与真值 $GT_i$ 对应的预测值prediction的索引，举个例子，比如 $i = 3$ ， $\sigma (i) = 18$ ，意思就是：与第3个真值对应的预测值是第18个
那如何根据匈牙利算法找到与每个真值对应的预测值到底是哪个呢？
$\hat{\sigma}=\arg \min _{\sigma \in \Sigma_{N}} \sum_{i}^{N} L_{\text {match }}\left(y_{i}, \hat{y}_{\sigma(i)}\right)$
对于某一个真值 $y_i$ ，假设已经找到这个真值对应的预测值 $\hat{y}_{\sigma (i)}$ ，这里的 $\Sigma _N$ 是所有可能的排列(代表从真值索引到预测值索引的所有的映射)，然后用 $L_{match}$ 最小化 $y_i$ 和 $\hat{y}_{\sigma (i)}$ 的距离
这个 $L_{match}$ 具体是：
$-1_{\left\{c_{i} \neq \varnothing\right\}} \hat{p}_{\sigma(i)}\left(c_{i}\right)+1_{\left\{c_{i} \neq \varnothing\right\}} L_{b o x}\left(b_{i}, \hat{b}_{\sigma(i)}\right)$
意思是：假设当前从真值索引到预测值索引的所有映射为 $\sigma$ ，对于图片中的每个真值 $i$
$\rightarrow$ 先找到对应的预测值 $\sigma (i)$ ，再看看分类网络的结果 $\hat{p}_{\sigma(i)}\left(c_{i}\right)$ ，取反作为 $L_{match}$ 的第1部分
$\rightarrow$ 再计算回归网络的结果 $\hat{b}_{\sigma(i)}$ 与真值的 Bounding Box 的差异，即 $L_{b o x}\left(b_{i}, \hat{b}_{\sigma(i)}\right)$ ，作为 $L_{match}$ 的第2部分

所以，可以使得 $L_{match}$ 最小的排列 $\hat{\sigma }$ 就是我们要找的排列，即：对于图片中的每个真值 $i$ 来讲， $\hat{\sigma}(i)$ 就是这个真值所对应的预测值的索引
上述这个匈牙利算法的过程与Anchor或Proposal有异曲同工的地方，只是此时我们找的是一对一匹配
接下来就是使用上一步得到的排列 $\hat{\sigma }$ ，计算匈牙利损失
$L_{\text {Hungarian }}(y, \hat{y})=\sum_{i=1}^{N}\left[-\log \hat{p}_{\hat{\sigma}(i)}\left(c_{i}\right)+1_{\left\{c_{i} \neq \varnothing\right\}} L_{b o x}\left(b_{i}, \hat{b}_{\hat{\sigma}(i)}\right)\right]$
式中的 $L_{box}$ 具体为：
最常用的 $L_1$ loss对于大小 Bounding Box 会有不同的标度，即使它们的相对误差是相似的。为了缓解这个问题，作者使用了 $L_1$ loss和广义IoU损耗 $L_{iou}$ 的线性组合，它是比例不变的

Hungarian意思就是匈牙利，也就是前面的 $L_{match}$ ，上述意思是需要计算 $M$ 个 GTBounding Box 和 $N$ 个输预测出集合两两之间的广义距离，距离越近表示越可能是最优匹配关系，也就是两者最密切，广义距离的计算考虑了分类分支和回归分支

主要参考及扩展阅读

斯坦福Fei-Fei Li & Andrej Karpathy & Justin Johnson，1 Feb 2016
Lecture 8: Spatial Localization and Detection
https://www.cnblogs.com/skyfsm/p/6806246.html，by @Madcola
https://mp.weixin.qq.com/s?__biz=MzI1NTE4NTUwOQ==&mid=502841131&idx=1&sn=bb3e8e6aeee2ee1f4d3f22459062b814#rd
https://zhuanlan.zhihu.com/p/27546796
https://blog.youkuaiyun.com/v1_vivian/article/details/73275259
https://blog.youkuaiyun.com/tinyzhao/article/details/53717136
Spatial Pyramid Pooling in Deep Convolutional
Networks for Visual Recognition，by Kaiming He等人
https://zhuanlan.zhihu.com/p/24774302
知乎专栏作者何之源新书《21个项目玩转深度学习——基于TensorFlow的实践详解
YOLO：https://blog.youkuaiyun.com/tangwei2014/article/details/50915317，https://zhuanlan.zhihu.com/p/24916786
