1. 实现功能描述

实现通过STM32通过USB接口模拟键盘发送按键数据，这里模拟的数据限制在16进制数值，即：
0 - 9
A - F
数据范围 0x00 - 0x0F

2. USB HID 接口设置

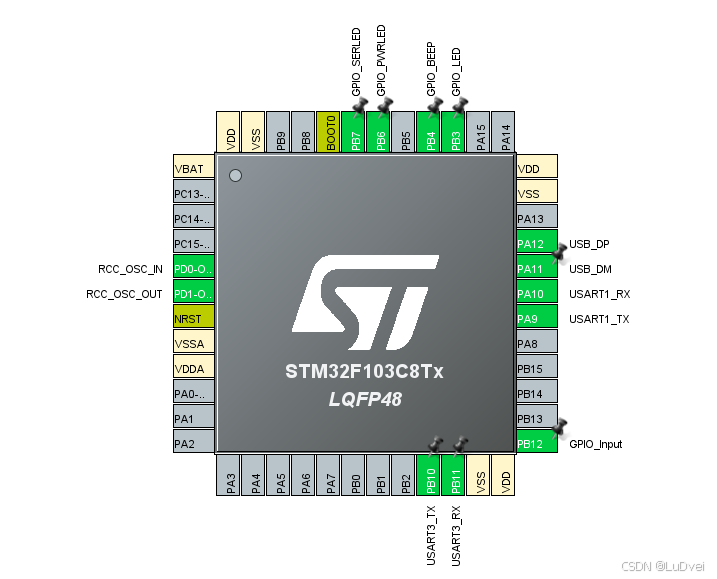

使用芯片：STM32F103C8T6

在这里插入图片描述

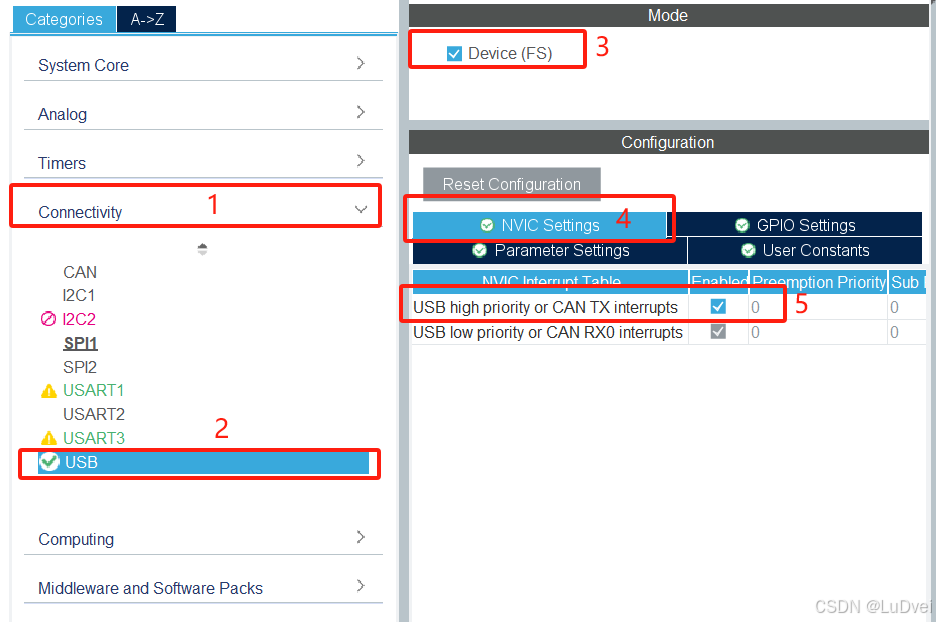

USB 设置

在这里插入图片描述

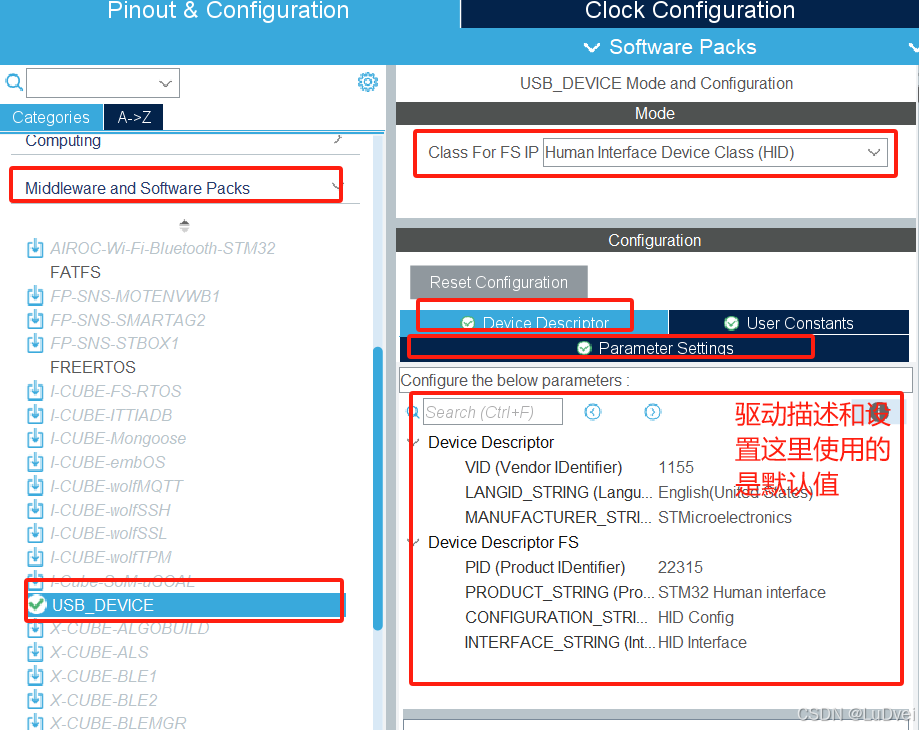

USB HID 设置

在这里插入图片描述

3. HID代码修改

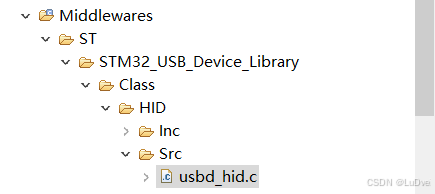

找到 usbd_hid.c

在这里插入图片描述

修改 nInterfaceProtocol 的值为 1=keyboard

修改 __ALIGN_BEGIN static uint8_t USBD_HID_CfgFSDesc[USB_HID_CONFIG_DESC_SIZ] __ALIGN_END 中 nInterfaceProtocol 的值为 1=keyboard

__ALIGN_BEGIN static uint8_t USBD_HID_CfgFSDesc[USB_HID_CONFIG_DESC_SIZ]  __ALIGN_END =
{
  0x09, /* bLength: Configuration Descriptor size */
  USB_DESC_TYPE_CONFIGURATION, /* bDescriptorType: Configuration */
  USB_HID_CONFIG_DESC_SIZ,
  /* wTotalLength: Bytes returned */
  0x00,
  0x01,         /*bNumInterfaces: 1 interface*/
  0x01,         /*bConfigurationValue: Configuration value*/
  0x00,         /*iConfiguration: Index of string descriptor describing
  the configuration*/
  0xE0,         /*bmAttributes: bus powered and Support Remote Wake-up */
  0x32,         /*MaxPower 100 mA: this current is used for detecting Vbus*/

  /************** Descriptor of Joystick Mouse interface ****************/
  /* 09 */
  0x09,         /*bLength: Interface Descriptor size*/
  USB_DESC_TYPE_INTERFACE,/*bDescriptorType: Interface descriptor type*/
  0x00,         /*bInterfaceNumber: Number of Interface*/
  0x00,         /*bAlternateSetting: Alternate setting*/
  0x01,         /*bNumEndpoints*/
  0x03,         /*bInterfaceClass: HID*/
  0x01,         /*bInterfaceSubClass : 1=BOOT, 0=no boot*/
  0x01,         /*nInterfaceProtocol : 0=none, 1=k
