怎么使用阵列？——AutoCAD

一、具体步骤

这次我们通过一个任务来学习这个功能：

下面是规则结构图形，我们要给用它来定位元器件，但是由于它是不闭合图形，致使导入PCB Editor里面之后不能通过Shape>> Compose shape转化成可以用软件捕捉的Shape属性的图形，所以我们要在它画一个封闭的圆圈图形用来放置元器件的位置，对于这种规则的图形我们就需要用到阵列了。>为了方便看清楚我把它进行了放大，下面是放大后的图形。

1，首先量好用到的尺寸，然后以圆心捕捉画一个需要阵列的白圆。

2、使用阵列命令，可以是快捷键，可以是命令行，然后进行回车Enter

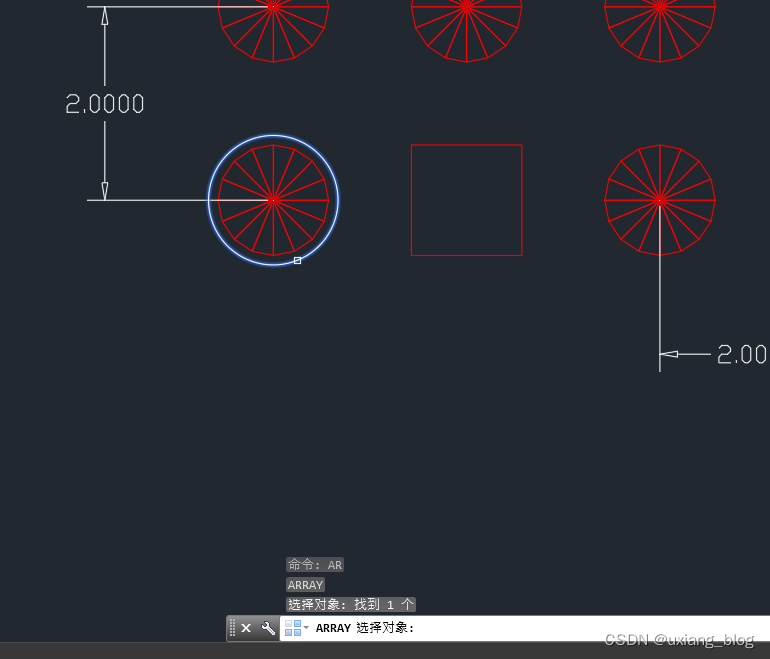

3、会要求你选择对象，这时候选择我们刚画的圆，再回车Enter。

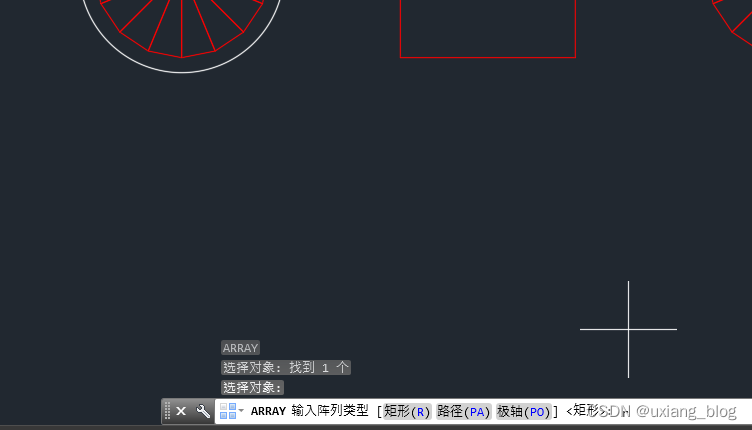

4、会让你选择以什么方式阵列，这里选择回车Enter。

5、这时候会要求你输入多少行/列，间距又是多少。

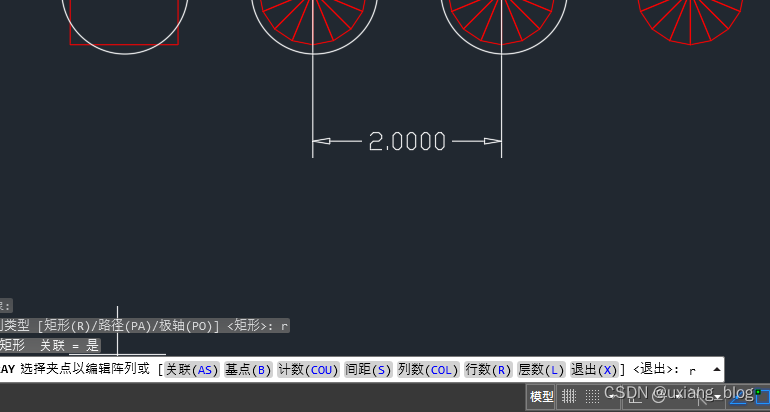

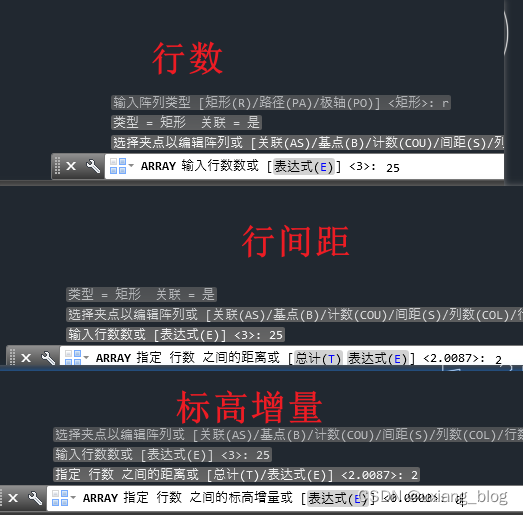

这里我先从输入行开始开始。输入R然后回车Enter。

依次输入行数 25 =》Enter
输入行间距 2 =》Enter
输入标增量 0 =》Enter

然后就会又回到输入行的那个界面。

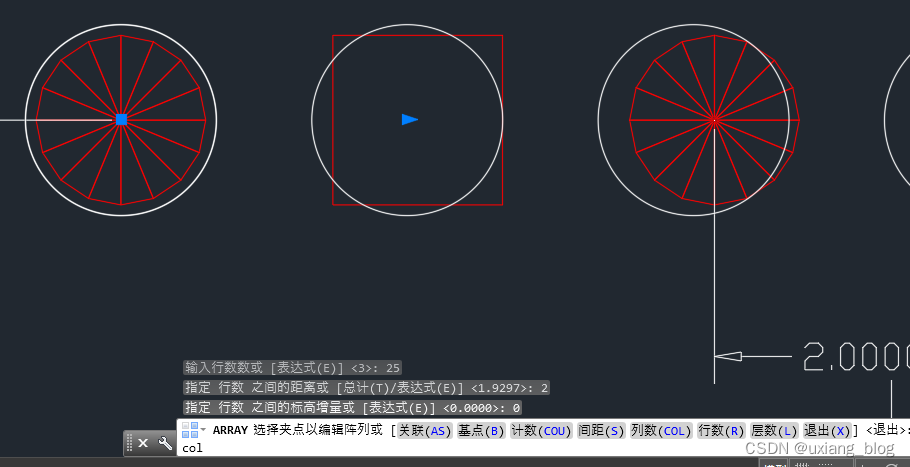

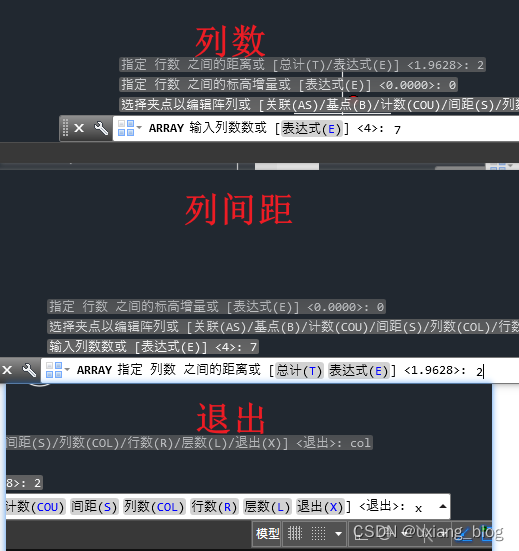

这时候我们输入列开始，输入COL然后回车Enter。

依次输入l列数 7 =》Enter
输入列间距 2 =》Enter
输入退出X =》Enter

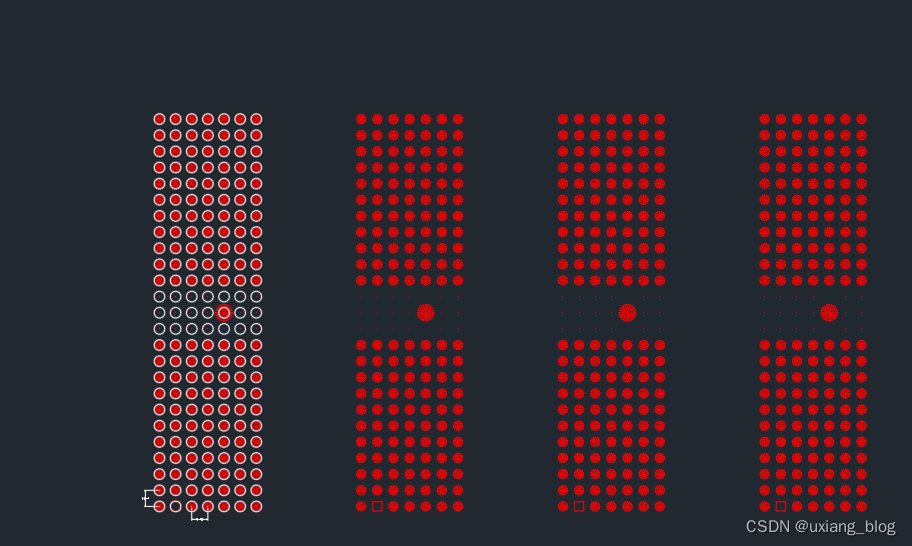

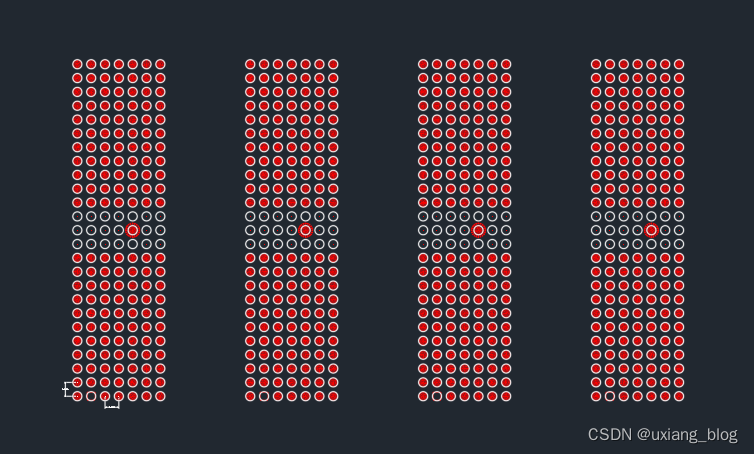

6、第一个完毕，然后复制第一个阵列，到其他几个图形，移动到相应的位置即可。

什么是行标高增量?

行标高增量:就是Z轴的行间距。

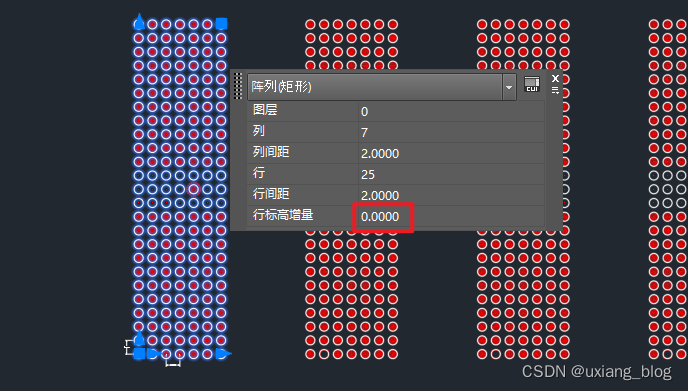

一、双击阵列，我们输入的是0。

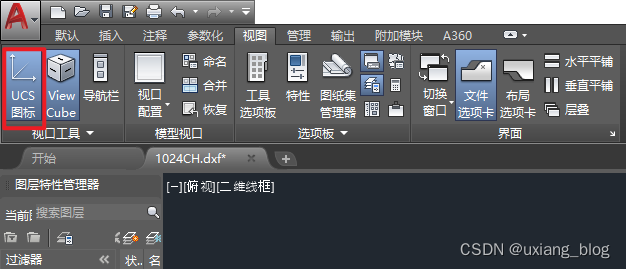

二、视图 =》3D视图，使用Shift和鼠标中键旋转。

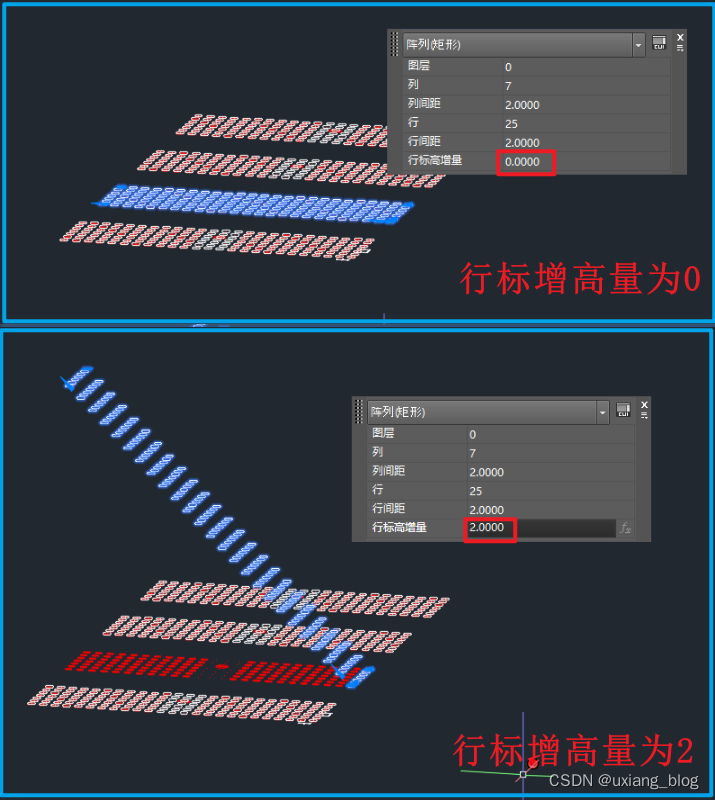

这是行标高增量0与2的对比：
