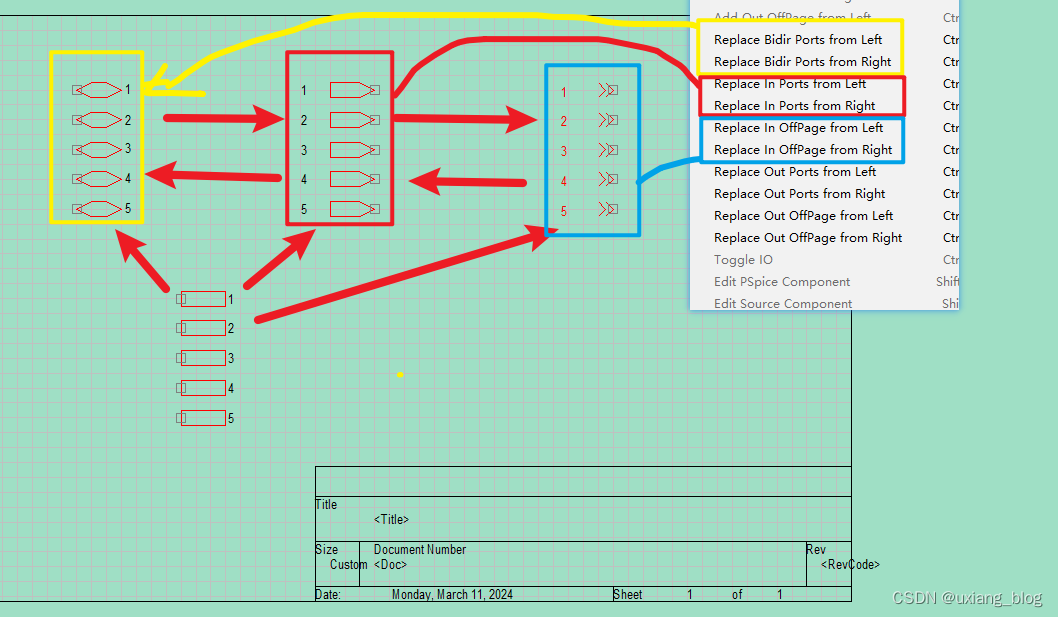

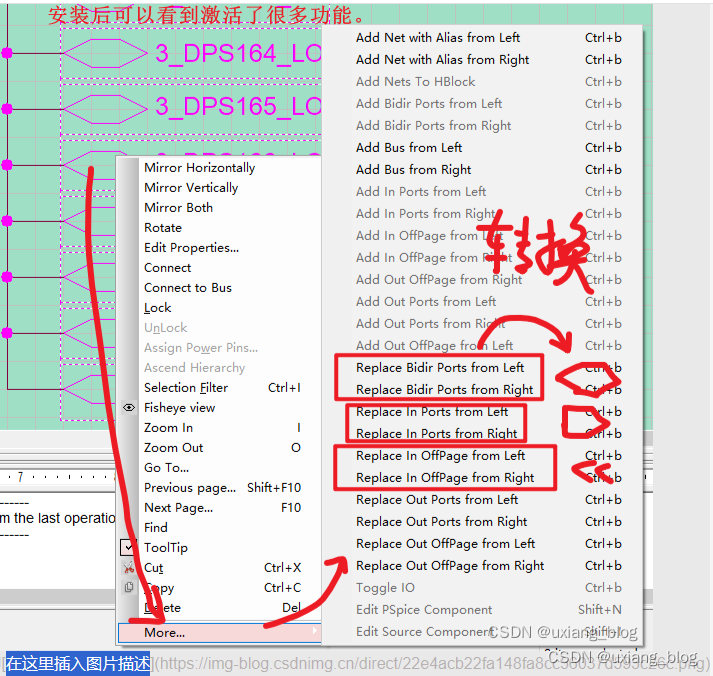

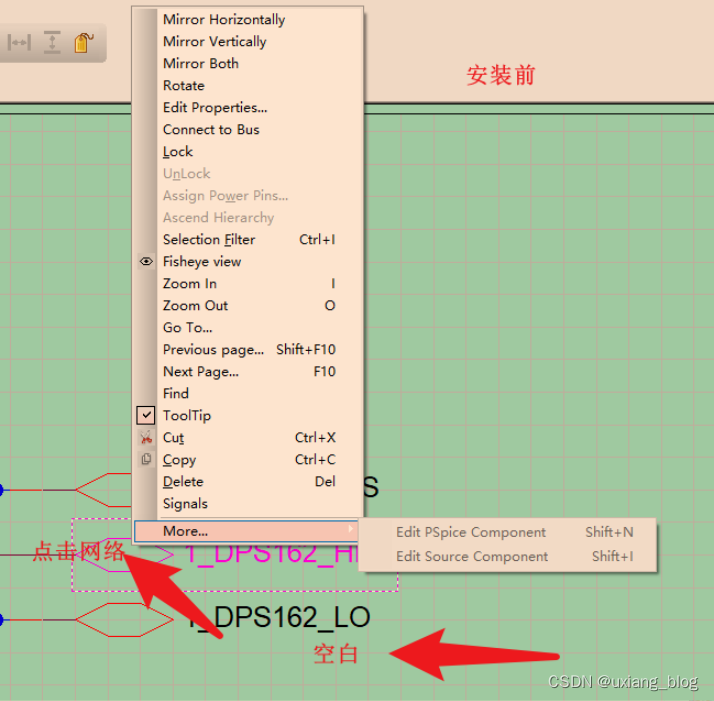

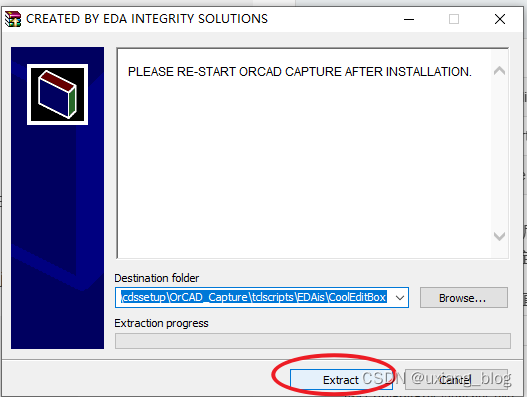

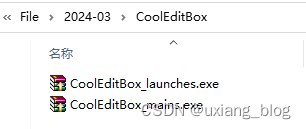

本文介绍了在OrCAD中连接不同位置和页面器件的几种方法，包括Placewire、Placenetalias、placeport和off-pageconnector。着重讲解了新补丁功能，允许端口符号切换和统一接口朝向，以及如何无缝激活和对比旧版本与新补丁的功能差异。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

来介绍此功能之前先复习一下一些OrCAD的基础知识。

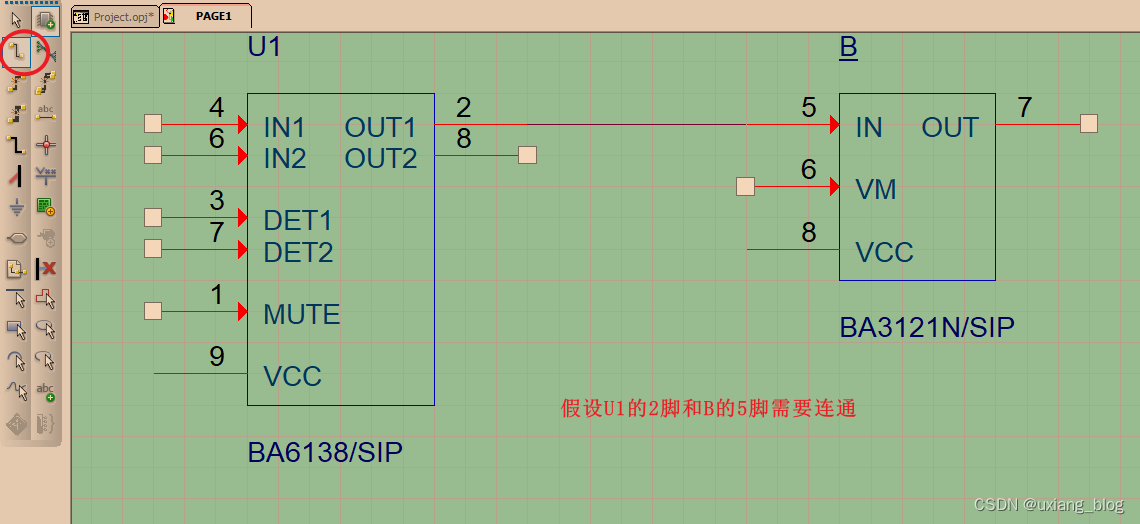

说到连通两个器件，有什么办法呢？最直接的就是用线连通。比如下面这两个器件需要连通，我们可以直接用线Place wire连接。

在这里插入图片描述
但是如果这两个器件由于某些原因，他们之间相隔很远，中间有许多其他的元器件，用线连接非常绕，这时候需要怎么办呢？有三种个种最常用的办法。

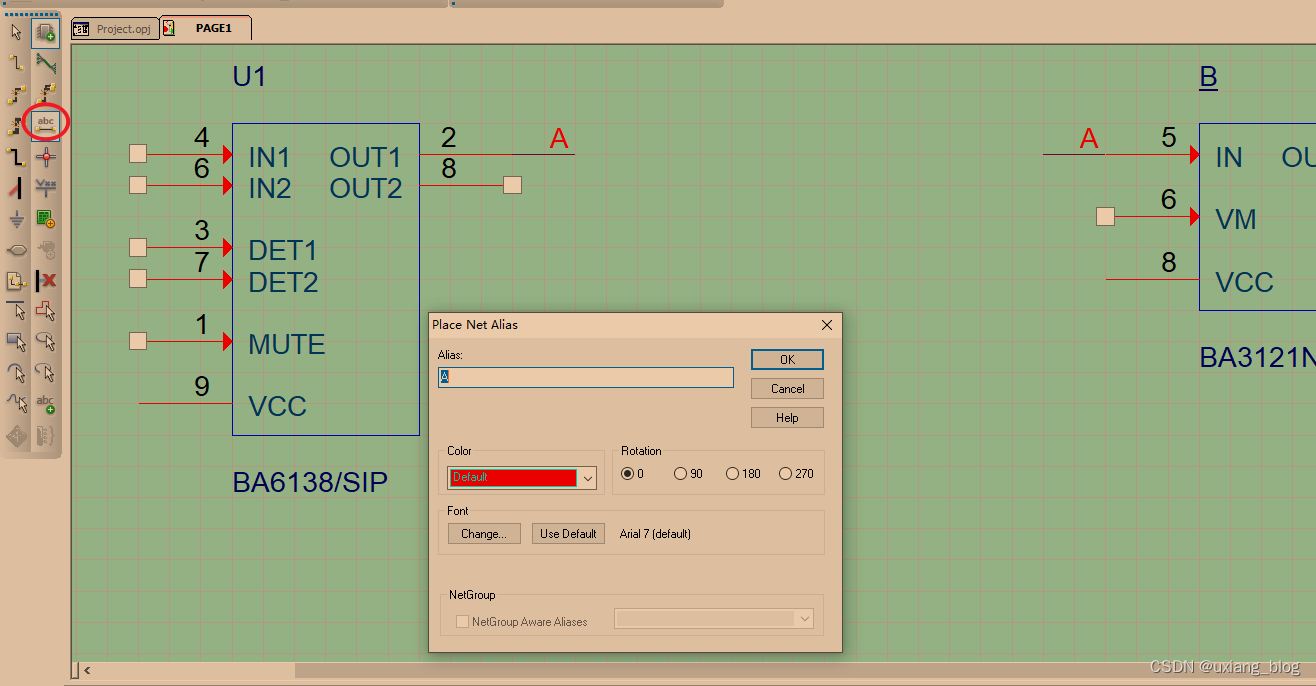

一种是引脚引出一段线，放置网络——Place net alias；
在这里插入图片描述

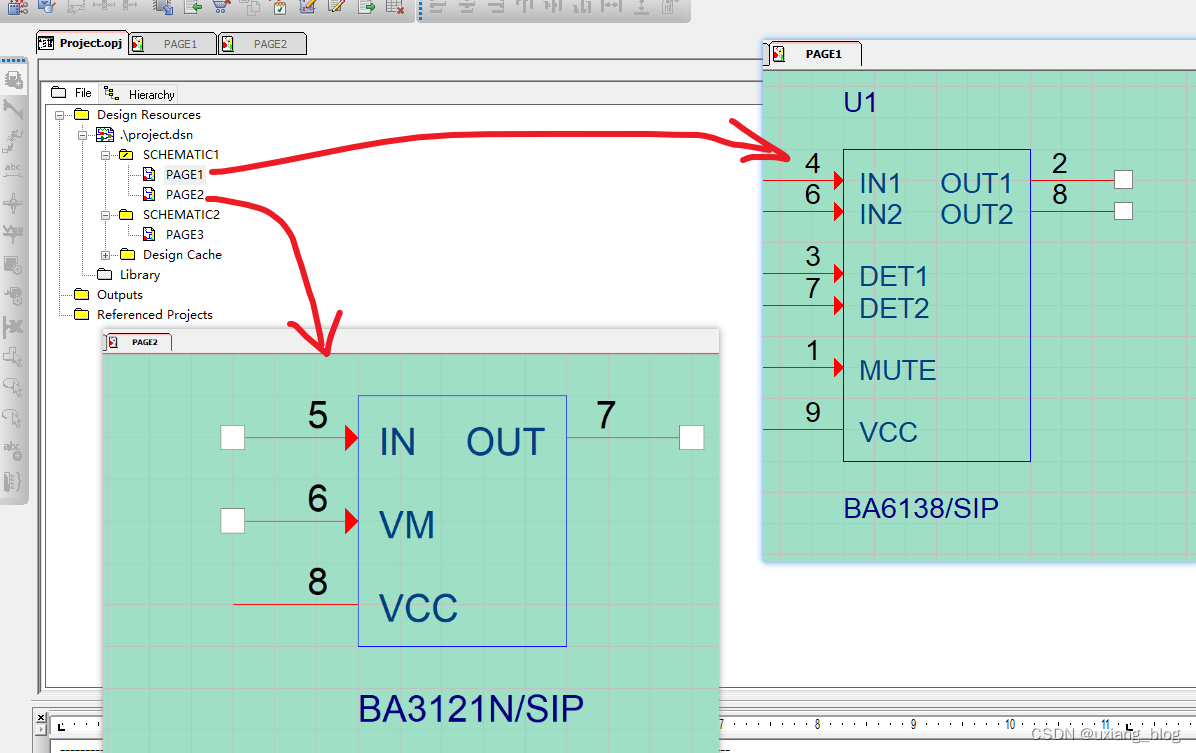

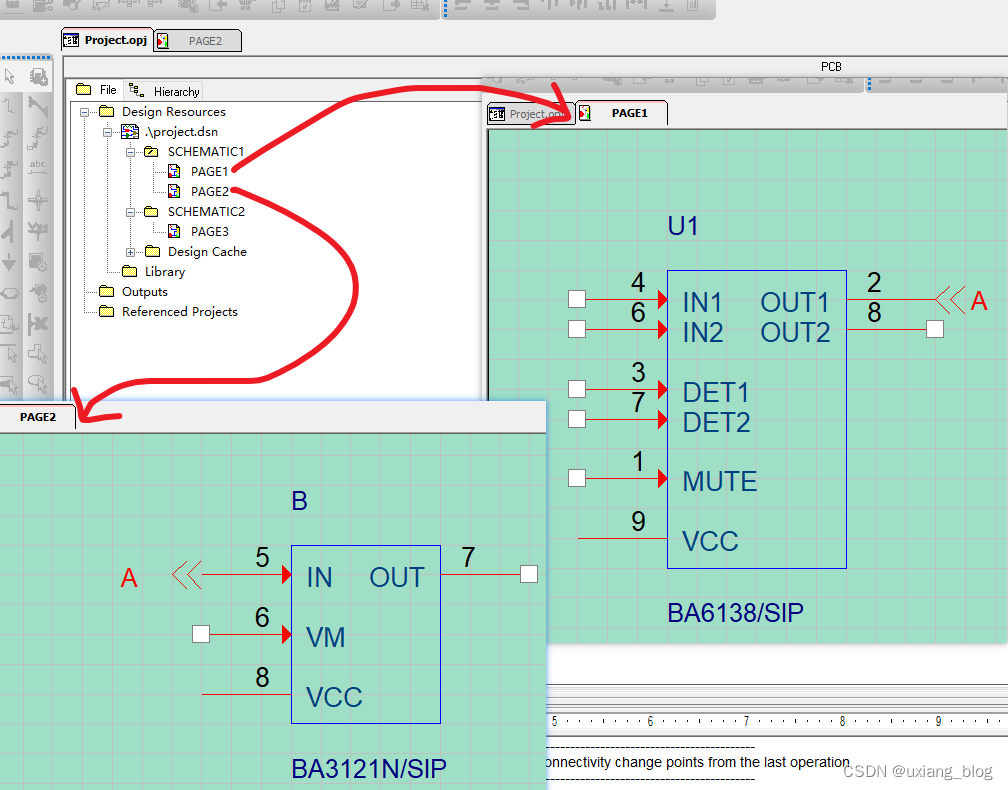

如果假设此时元器件特别多，这两个器件只能放到两个不同的Page，那该如何连接呢？这时候需要跨页面连接，就是我们说的下面两种方法。
在这里插入图片描述

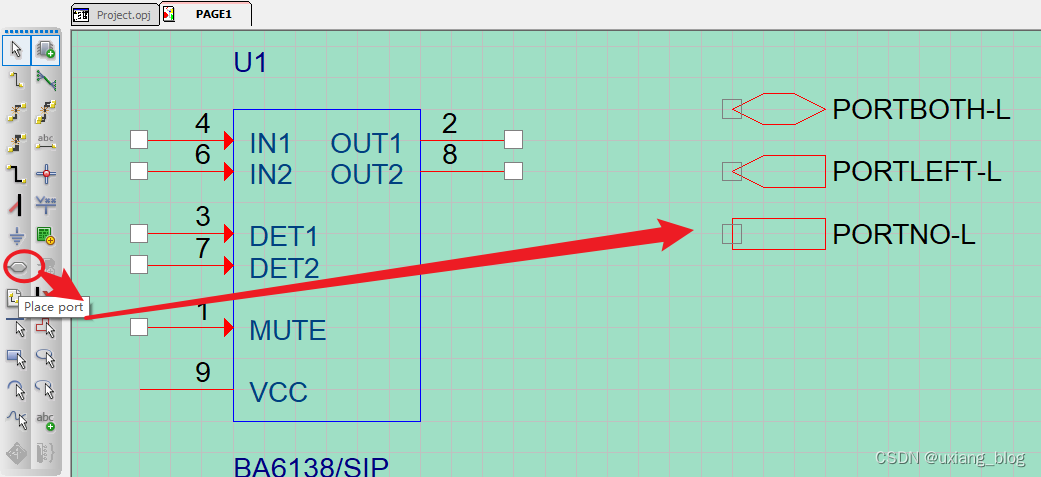

另一种是放置端口——place port。有三种，分别是6边形，5边形和4边形。

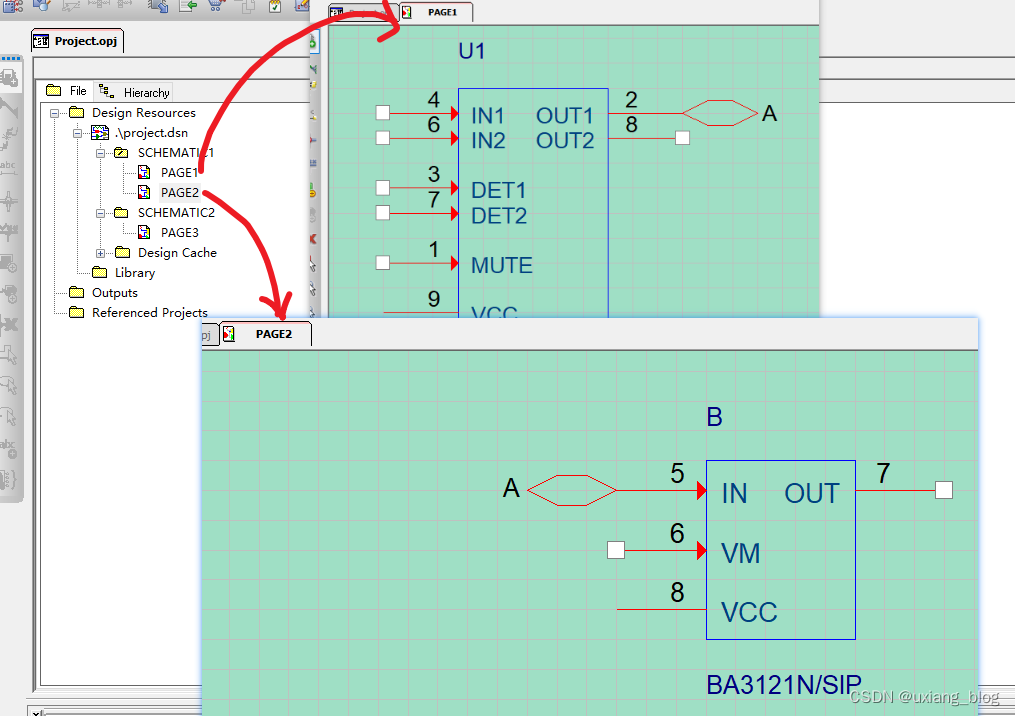

我们用六边形这个举例。
在这里插入图片描述
因为它们有相同的标识，所以OrCAD识别它们连在一起了。
在这里插入图片描述

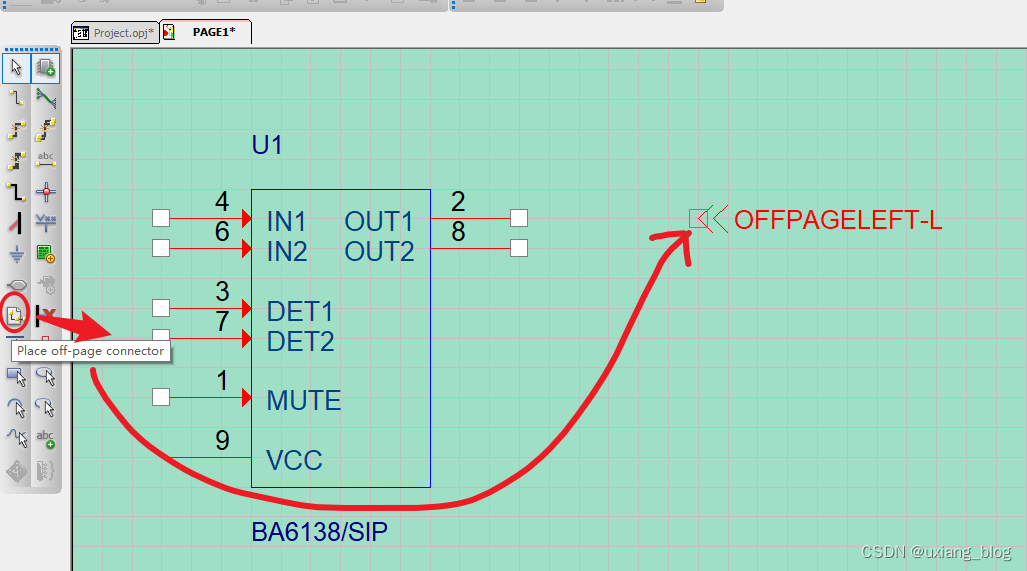

还有最后一种，是放置页面连接端口，Pace off-page connerctor。off就是分离的意思，即不同Page页面（比如PAGE1,PAGE2,PAGE3
