EGO1—实现拨码开关控制数码管显示数值

使用软件： Vivado

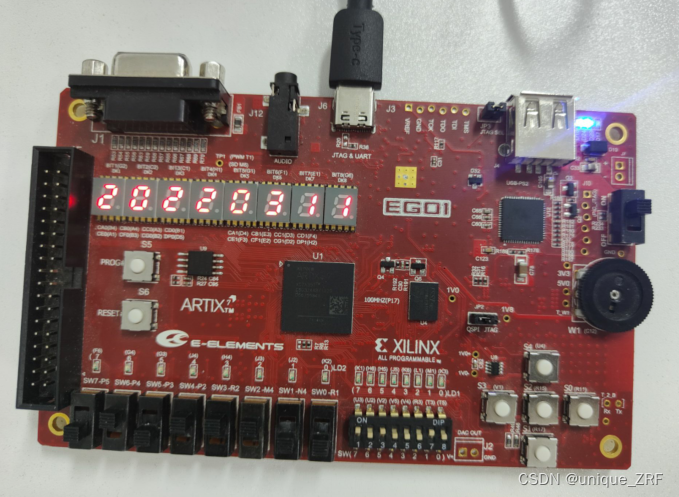

开发板： EGO1采用Xilinx Artix-7系列XC7A35T-1CSG324C FPGA

实现功能

16个拨码开关，每两个控制一个数码管的数值变化

开发板配置

七段数码管

数码管为共阴极数码管，即公共极输入低电平。共阴极由三极管驱动，FPGA需要提供正向信号。同时段选端连接高电平，数码管上的对应位置才可以被点亮。因此，FPGA 输出有效的片选信号和段选信号都应该是高电平。

管脚约束

A0~DP0控制DN0_K1 — DN0_K4的数码管的段选
A1~DP1控制DN1_K1—DN1_K4的数码管的段选

代码

verilog代码

module v_smg_1(
    input clk,
    input rst,
    input[15:0] sw, //开关
    output[7:0] seg,//段选，高有效
    output[7:0] seg1,
    output[7:0] an //位选，低有效
);
    reg[18:0] divclk_cnt = 0;//分频计数器
    reg divclk = 0;//分频后的时钟
    reg[7:0] seg=0;//段码
    reg[7:0] seg1=0;
    reg[7:0] an=8'b00000001;//位码
    reg[3:0] disp_dat=0;//要显示的数据
    reg[2:0] disp_bit=0;//要显示的位
    parameter maxcnt = 50000;// 周期：50000*2/100M
    always@(posedge clk)
    begin
        if(divclk_cnt==maxcnt)
        begin
            divclk=~divclk;
            divclk_cnt=0;
        end
        else
        begin
            divclk_cnt=divclk_cnt+1'b1;
        end
    end
    always@(posedge divclk) begin
        if(disp_bit >= 7)
            disp_bit=0;
         else
            disp_bit=disp_bit+1'b1;
         case (disp_bit)
            3'b000 :
            begin
                disp_dat=sw[1:0];
                an=8'b00000001;//显示第一个数码管，高电平有效
            end
            3'b001 :
            begin
                disp_dat=sw[3:2];
                an=8'b00000010;//显示第二个数码管，低电平有效
            end
            3'b010 :
            begin
                disp_dat=sw[5:4];
                an=8'b00000100;//显示第三个数码管，低电平有效
            end
            3'b011 :
            begin
                disp_dat=sw[7:6
