FPGA — Vivado下ILA(逻辑分析仪)详细使用方法

使用软件： Vivado
开发板： EGO1采用Xilinx Artix-7系列XC7A35T-1CSG324C FPGA
使用程序：按键案例

一、ILA简介

为了验证代码的正确性和不同条件下的可靠性，常通过仿真进行验证，但是仿真时间较长，工作量较大，有些驱动模块的模型无法获取的情况下，仿真很难进行，所以采用ILA工具，来实时抓取FPGA内部数字信号的波形,分析逻辑错误的原因,帮助debug。

二、ILA的使用方法

下面将分别介绍三种创建ILA调试环境的方法：
方法1：使用IP核创建ILA调试环境
方法2：使用 Debug 标记创建 ILA
方法3：使用路径标记和Set up debug 菜单创建 ILA 调试环境

方法1 — 使用IP核创建ILA调试环境

创建ILA IP核

1. 点击左侧[PROJECT MANAGER]栏–>[IP Catalog]或者菜单栏下[Window]–>[IP Catalog]，然后在右侧出现的[IP Catalog]窗口下搜索[ILA],双击选择[Debug]下的[ILA]进行IP配置，操作步骤如下图所示：

2. ILA IP的设置

（1）Documentation：IP 相关文档入口，其中的[Product Guide] 是 IP 手册查看入口，[Change Log] 是 IP 版本更新记录,[Product Webpage]是 IP 相关介绍的网页版
（2）IP Location：设置 IP 的存放路径入口，点击出现如下图所示窗口，在窗口里可以通过点击“…”设置更换存放路径，默认是存放在工程路径下的…<工程名>.srcs\ sources_1\ ip，这里我们就保持默认。
（3）Switch to Default：点击后所有的设置恢复到默认值。

（4）Component Name：设置生成 IP Core 的名称，这里保持默认设置。
（5）这里是一个提示，提示通过该界面设置最多可设置 64 个探针，如果想设置更多的探针需要使用 Tcl 脚本命令去设置，具体用法可以查询 IP 手册。
（6）ILA 探针接口类型设置
 Native：常规普通接口模式
 AXI：AXI 接口模式，用于调试 AXI 接口信号
（7）Number of Probes：探针数量设置，要观察3个信号，所以这里设置探针数量为3。
（8）Sample Data Depth：采样数据深度，设置的数值越大，采样的数据越多，看到的波形数据越多，但是最终占用的资源也会越多，并不是设置的越大越好。从下拉框也能看出最大也只能设置为 131072，这个根据实际需求进行合适的设置即可，我们这里选择设置 4096。

（9）Same Number of Comparators for All Probe Ports：这里是设置相同探针接口的 Comparators 的个数，不勾选，下面的 Number of Comparators 就会消失。默认勾选，后面的参数也保持默认，我们使用其基本功能。
（10）Trigger Out Port：触发输出端口，可用于 ILA 模块的级联或一些高级功能，
具体使用参考 IP 手册，这里保持默认不勾选。
（11）Trigger In Port：触发输入端口，可用于手工设置添加触发信号或进行 ILA
模块的级联或一些高级功能，具体使用参考 IP 手册，这里保持默认不勾选。
（12）Input Pipe Stages：设置待探测信号打拍次数，如下图所示，可设置数值0~6，
一般情况下，采样时钟和探测信号是一个时钟域下，这里可以默认设置为 0 即
可。
（13）Capture Control：这里勾选后可在调试查看波形窗口进行对 Capture mode
的设置，如果不勾选后面有关 Capture mode 就不可修改，这里勾选。
（14）Advanced Trigger：这里勾选后可在调试查看波形窗口进行对 Trigger mode
的设置，如果不勾选后面有关 Trigger mode 就不可修改，这里勾选。

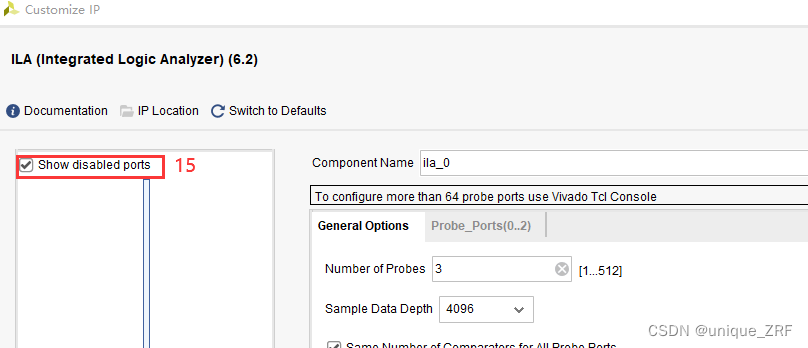

（15）Show disabled ports：在 IP 核的模拟示意图中展示出未使用信号引脚。

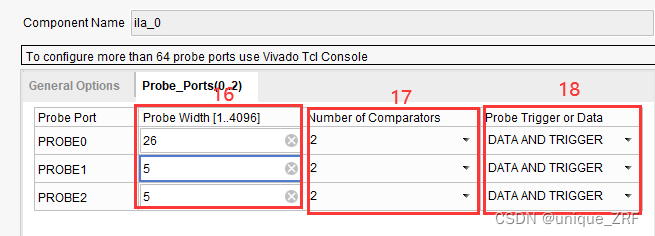

（16）Probe Width：探针数据信号的位宽设置，我们需要对一个 26bit 和两个 5bit 信
号进行在线观察，这里将 Probe0位宽设置为 26，Probe1和Probe2位宽设置为5。
（17）Number of Comparators：如果已经勾选（9）处，这里就不可设置，如果没有勾选，这里就可以设置。保持默认即可
（18）Probe Trigger or Data：对探针设置触发器或数据，有3种选项：
 DATA AND TRIGGER：既是数据又可作为触发条件；
 DATA：仅作为数据，不可作为触发条件；
 TRIGGER：仅可作为触发条件。
设置完成后点击下方[OK]–>[Generate]生成IP核

3. IP核的使用

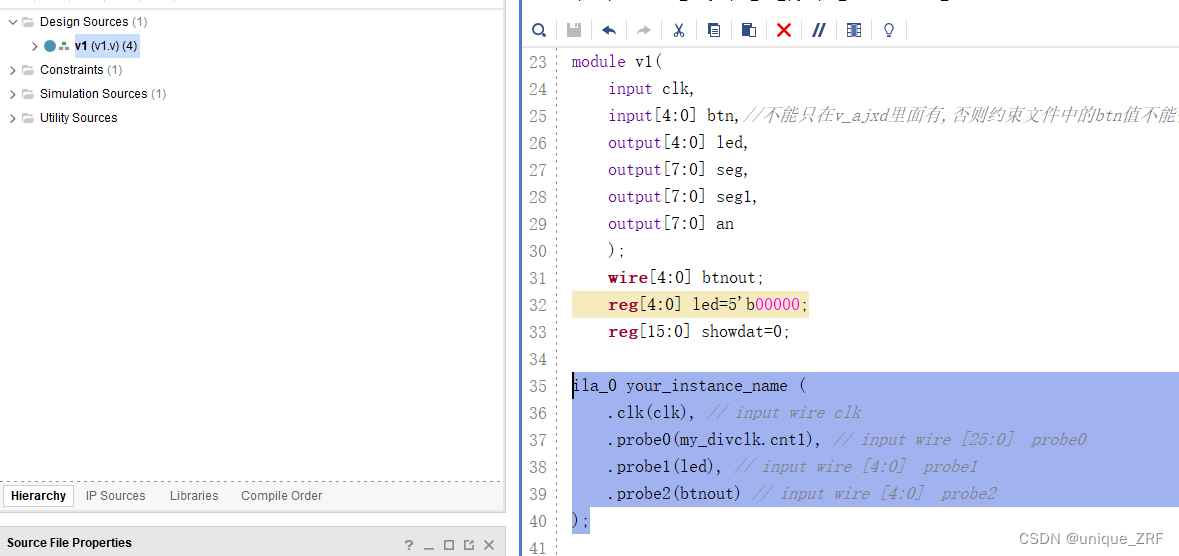

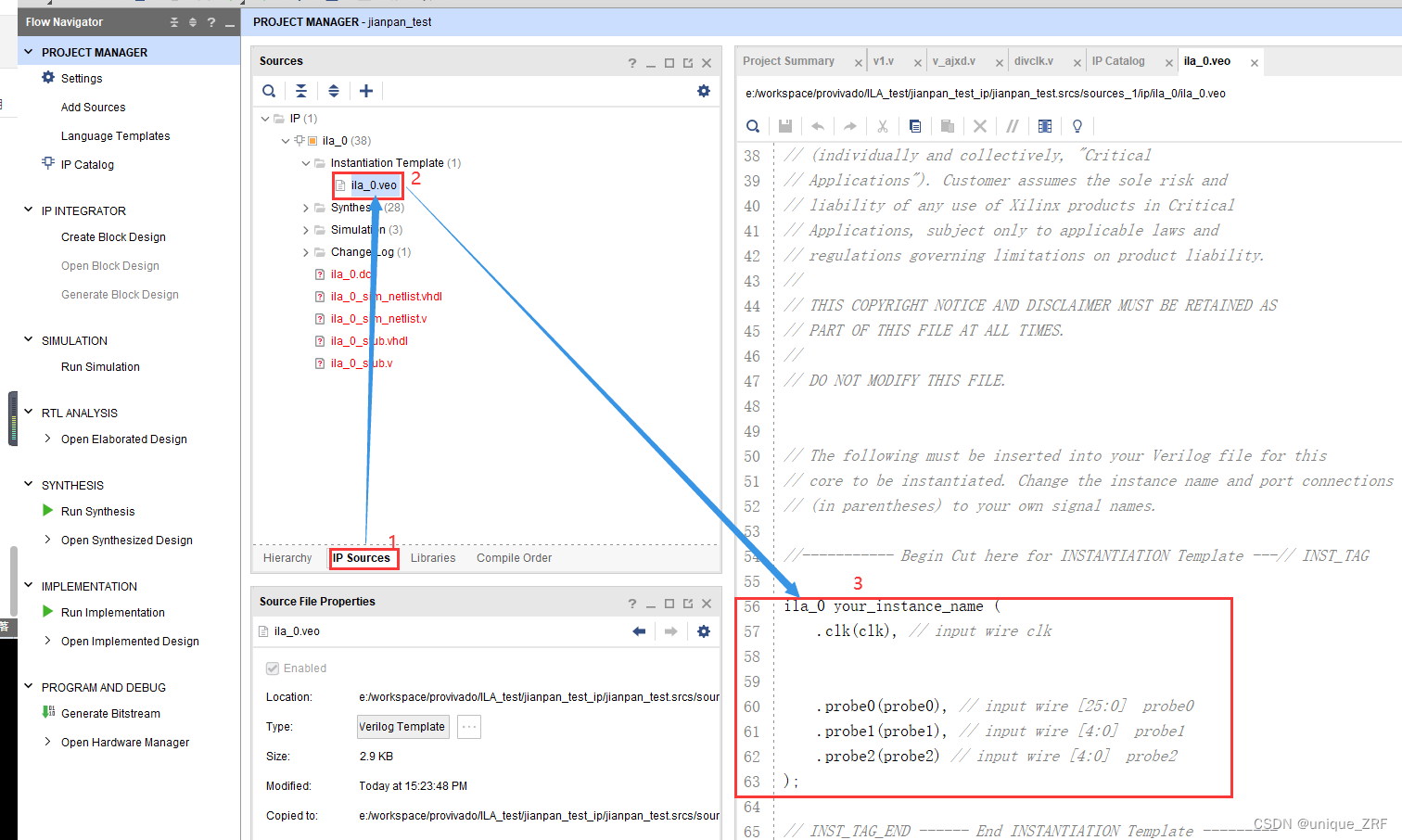

   生成的ILA IP核的用法，在[IP Sources]下找到[ila_0.veo],如下所示，为调用举例，将其复制，放到主程序中。

   Verilog 中“.”的含义是：下一级文件中的内容
   要看的是divclk中cnt1、led和btnout信号的变化，所以填入对应的probe中进行绑定即可：

   其硬件测试步骤在介绍完三种方法后一起来做~

方法二 — 使用 Debug 标记创建 ILA

对需观察信号进行标记

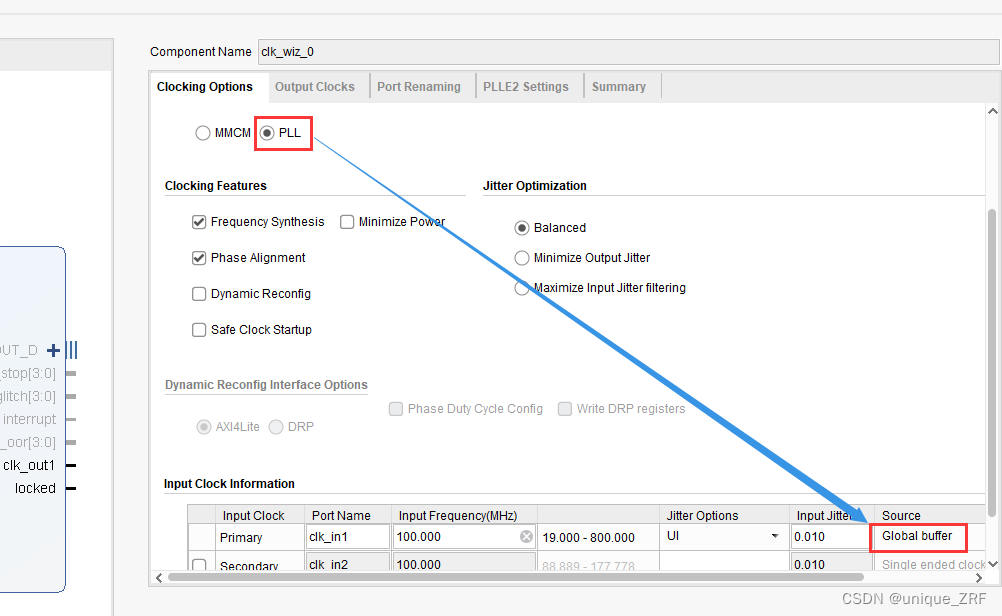

使用clk IP核，生成一个clk_out1，令其为ILA的工作时钟，查看现象，其设置如下：

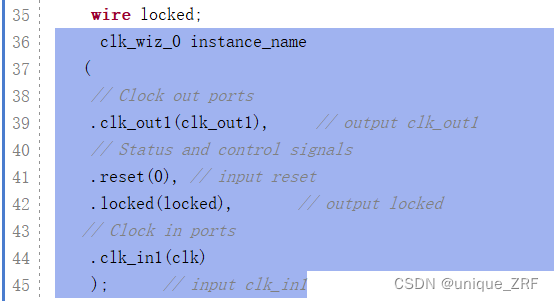

IP核调用：

在代码中进行标记，在信号定义前面加上(mark_debug=“true”)即可进行标记，如下所示：

对工程进行保存后重新综合

对工程进行综合，综合：

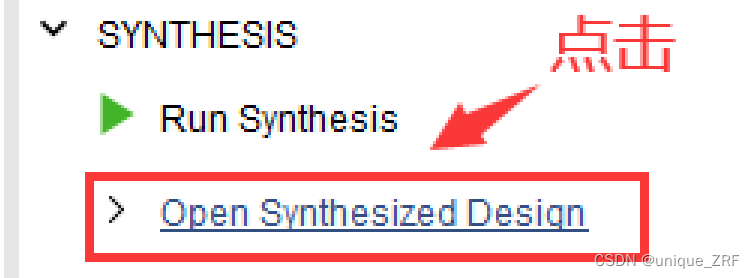

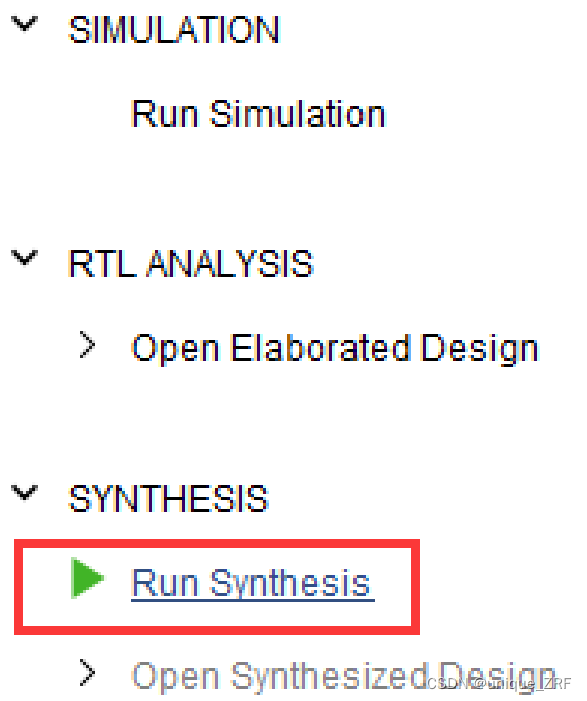

点击[Run Synthesis]，综合完成之后，点击[Open Synthesized Design]，然后进行Debug信号和探针进行关联。

Debug信号和探针的关联

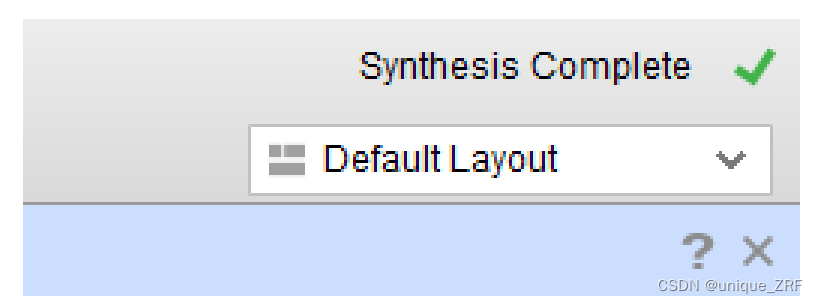

点击[Open Synthesized Design]之后，点击右上角的[Default Layout],然后选择[Debug]


在左侧网表管理窗口，也可以看到小蜘蛛图标：

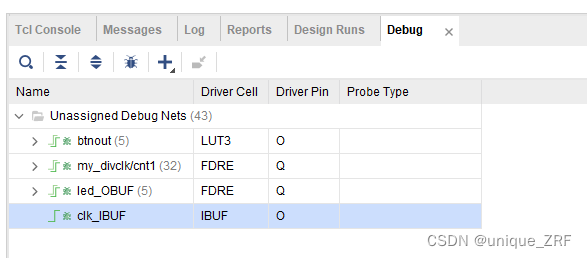

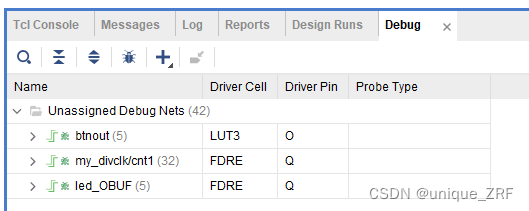

下方的[Debug]窗口，可以看到所有已经标记但是未关联ILA的信号:

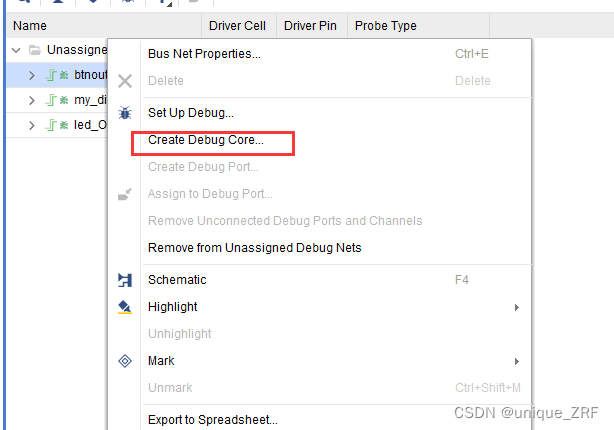

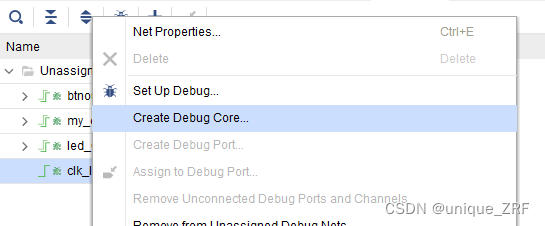

右键点击还未关联的标记信号，在菜单中选择 Create Debug
Core。

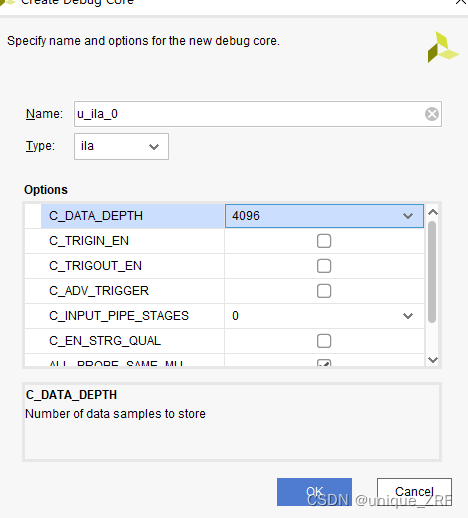

新的窗口可以设置 ILA 的名称，选择 ILA 的类型，同时也可以进行采样深度设置等操作。和我们在上一节讲解的内容进行相同的设置，我们也将采样深度设置为 4096。

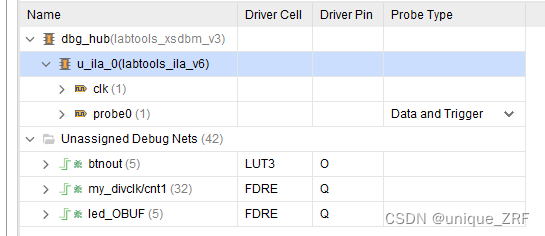

完成 ILA 的设置后，呈现如下界面:

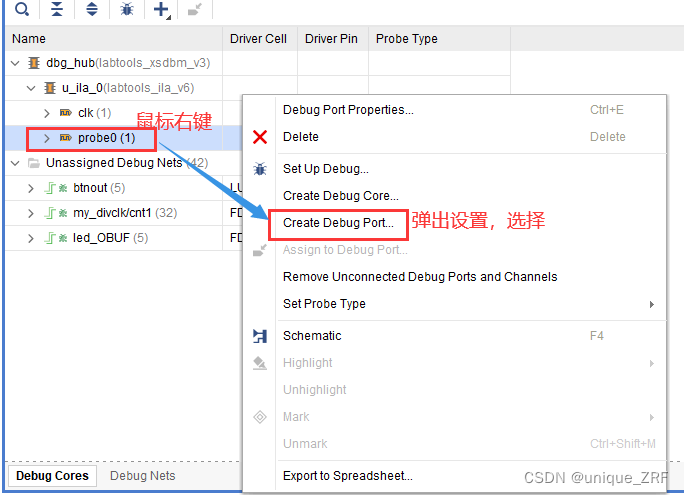

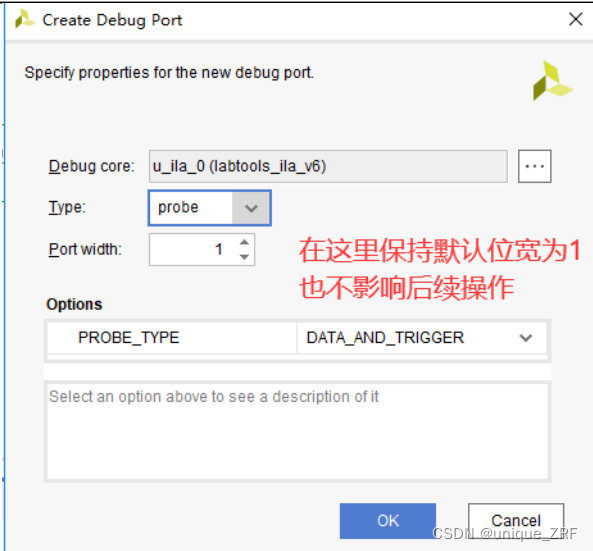

我们看到，我们需要对包括时钟信号在内的 4 个信号进行关联绑定，而刚刚创建的 ILA 工具，包括时钟绑定信号在内只有 2 组可以进行绑定的探针。这时，需要结合采样信号的实际组数，将不足的探针组数补齐。右键点击 probe0，弹出菜单后点击 Create Debug Port,如下所示：


这样，34组未绑定的信号端口，就有了 4 组 probe 探针。虽然此时的探针位宽都默认为 1，但是并不影响我们绑定探测信号后的结果。接下来，即可开始完成探针和探测信号的绑定。
绑定前，先观察点击时钟信号的下拉选项，发现时钟信号的绑定标号为灰色圆圈实心点。绑定信号名称为默认未绑定的 Ch0。

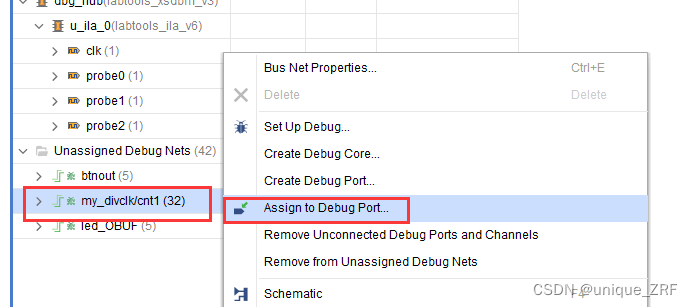

先以cnt1信号为例，右键点击 my_divclk/cnt1,在弹出的窗口菜单中选择 Assign to Debug Port。

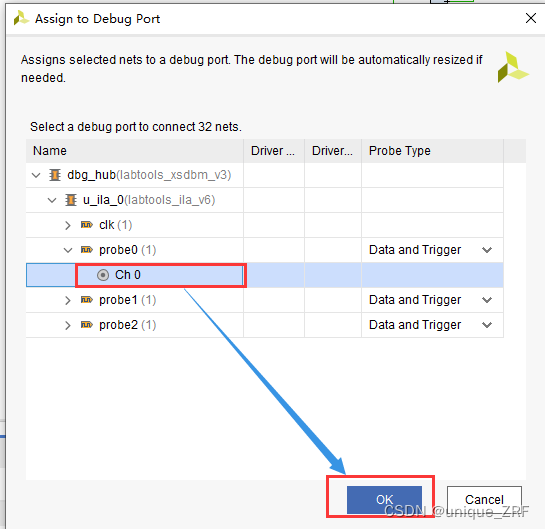

然后，选择probe0下的Ch0,点击OK即可，其他线信号也如此操作

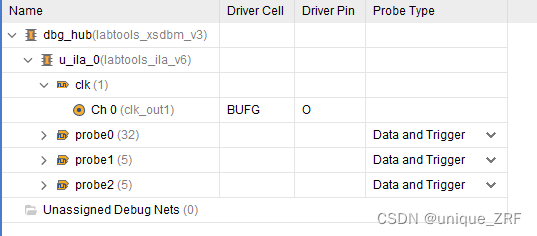

最后，[Unassigned Debug Nets]栏下的线信号数目为0。

保存之后，观察原理图，发现多了ila和dbg模块：

测试

其硬件测试步骤在介绍完三种方法后一起来做~

值得注意的是，在使用 mark_debug 方法抓线完成调试工作后，要记得删除源码中的 mark_debug 标记。否则，不但代码会留下杂乱的调试痕迹，而且被标记的信号会保持占用工程的逻辑资源，导致工程的总逻辑资源使用量增大。

方法三 — 使用路径标记和Set up debug 菜单创建 ILA 调试环境

在实际使用中，我们还可以通过在综合后的原理图上直接进行调试标记，而简便的锁定需要观察的信号。这样，我们就不用在代码中进行标记，也不需要承担在调试完成后忘记在代码中删除 mark_debug 标记的风险了。
还是回到工程原本未改动的初始状态，首先对工程进行分析和综合。
分析和综合完成：

综合完成后点击[Open Synthesized Design]:

这里，我们直接从 Schematic 原理图中，寻找并标记 led、cnt1和btnout信号。仔细观察原理图，我们发现led变为了led_OBUF。由于VIVADO 会按自己的规则给编译后的信号命名，所以我们推测，led_OBUF信号就在我们当前的原理图中，只是命名方式发生了变化。

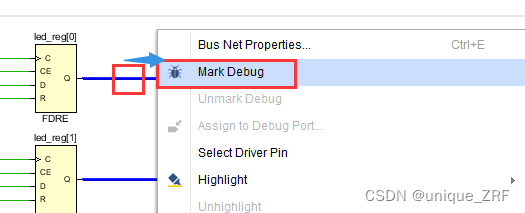

右键点击led_OBUF[0]，选择[Mark Debug]：

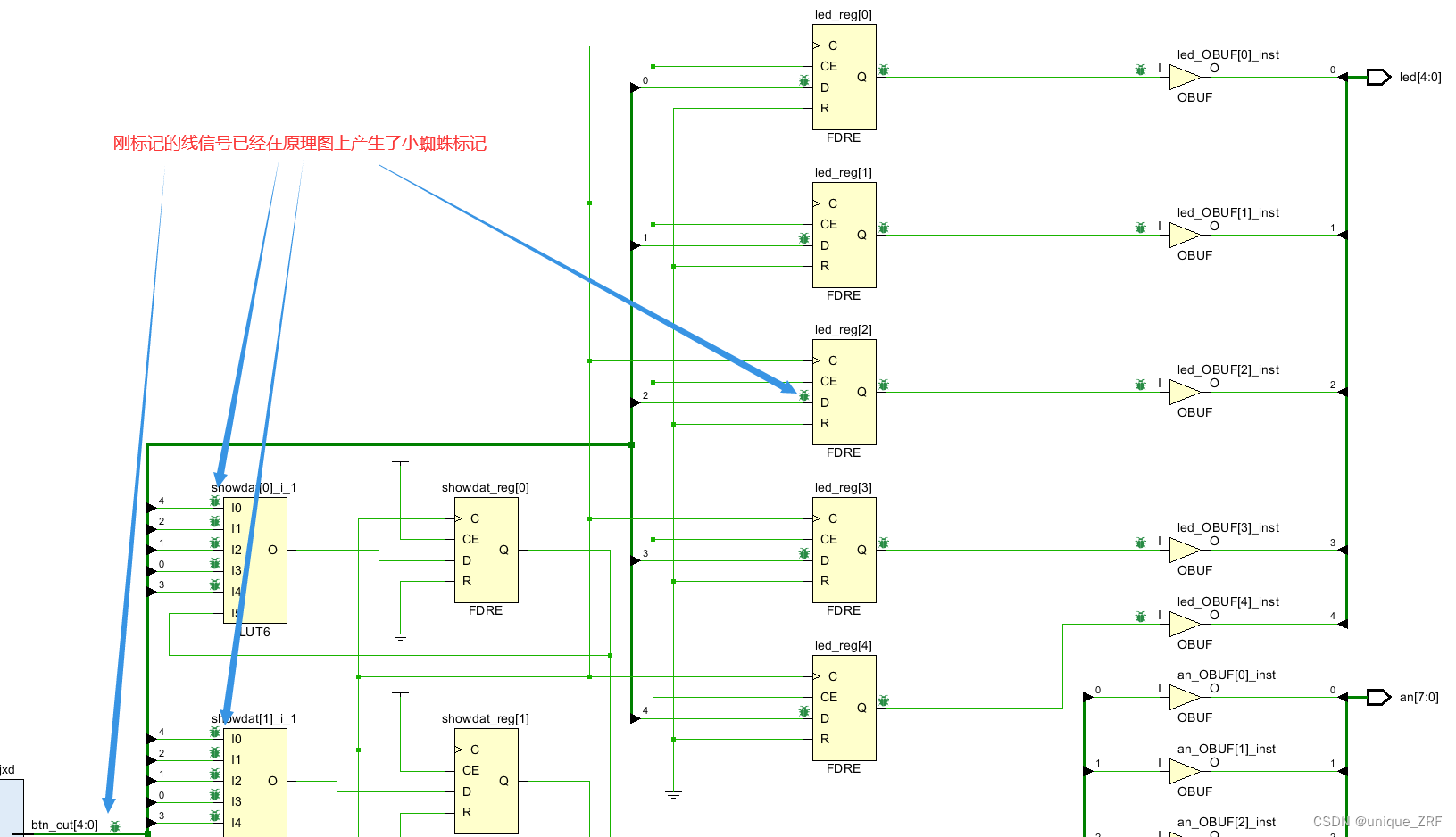

这时，该网络即被标记为待观测信号：

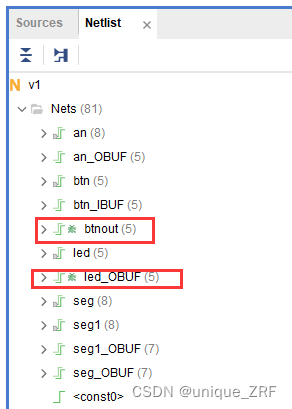

其他网络类似，也可从左边Nets栏下直接鼠标右键，选择[Mark Debug]进行标记，将btnout、led_OBUF、和模块my_divclk下的cnt1进行标记即可。

所以在下面[Debug]栏中出现以下内容：

然后操作步骤与方法二中一致，鼠标右键上图中任意一个net，选择[Create Debut Core…]

然后create Debug Port，进行联结即可。然后保存、生成bit流，测试方式与方法一一致。

ILA调试及板级验证

烧录程序

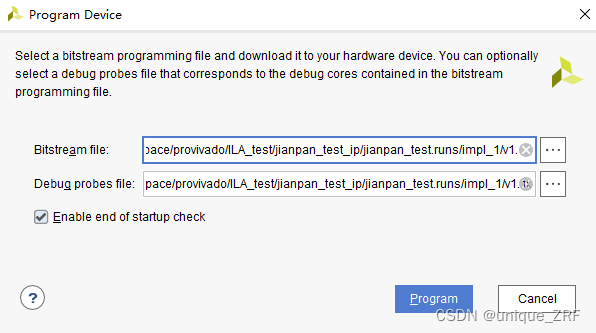

点击左侧[PROGERAM AND DEBUG]栏下的[Generate Bitstream]，生成bit流文件，然后点击[Open Hardware Manager]，将bit流文件和自动相关联的Debug文件一起烧录进板卡，如下所示：

基本操作

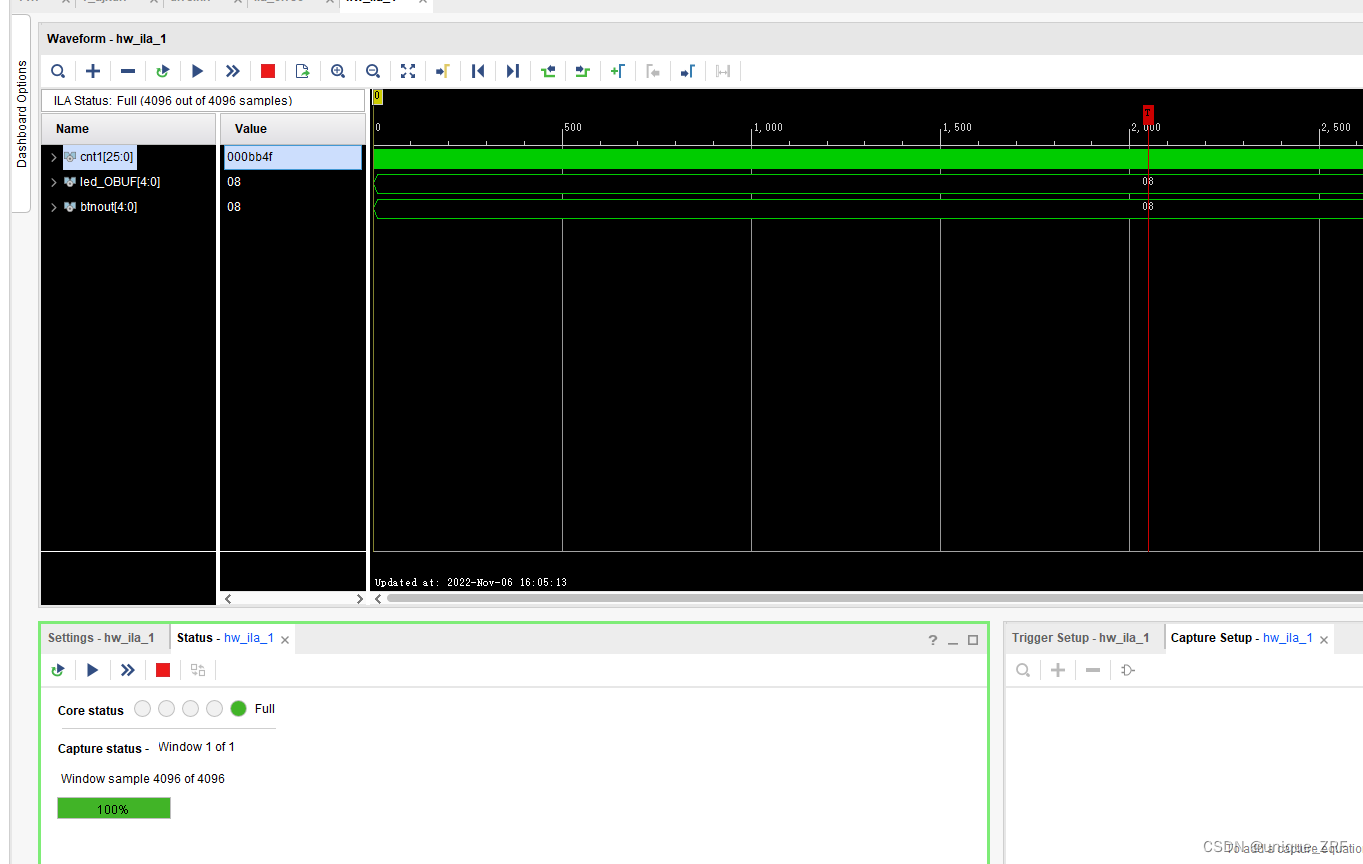

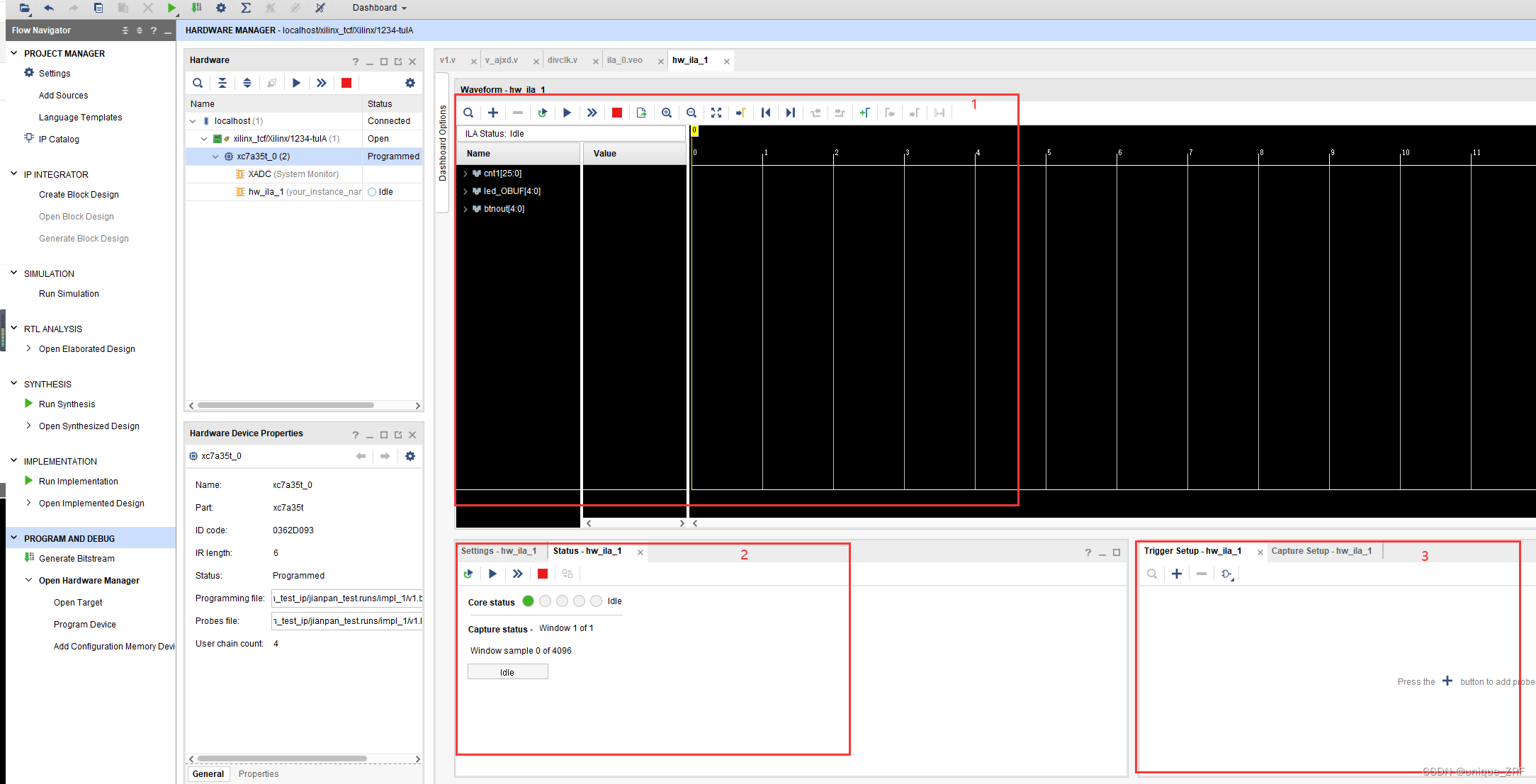

这里，我们已经按照上面三种方法其中的一种来生成了bit流文件。bit流文件和Debug文件烧录完成后会自动出现如下图所示界面。该界面即 ILA 调试界面。

 窗口 1：波形显示窗口，可以通过点击➕添加想查看的波形的信号。因为在IP 设置中对探针设置的时候，cnt 和 key_state 信号的 Probe Trigger or Data 属性设置为了“DATA AND TRIGGER”，所以这里可查看的信号有 cnt1、led_OBUF和btnout。
当然，通常在下载完程序后，ILA 能够非常智能的识别出设计师期望观察的信号，同时，在右键菜单也可以找到删除观察信号的指令。这样，有限的窗口面积就可以被充分利用，自由调配和增减所需观察信号的条目。

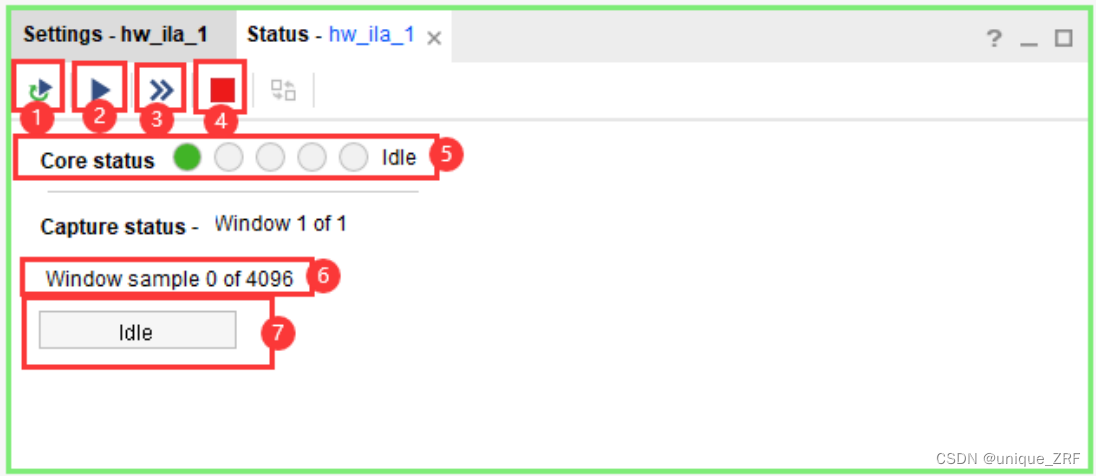

 窗口 2：ILA Croe 的状态控制和显示窗口。

按钮①：设置采样执行过程为循环采样
按钮②：启动采样按钮。按下后将启动 ILA 采样。根据是单次采样还是循环采样，根据是有条件触发还是无条件触发，启动后会呈现 ILA 状态的周期性变化或等待触发条件的到来。
按钮③：无条件执行 ILA 采样。
按钮④：停止采样按钮。
状态栏⑤：状态栏⑤由 5 个空心圈组成，唯一的实心绿色点所处的位置表征ILA 的运行状态。
状态栏⑥：已采集的点数占总采集点数的关系。
状态栏⑦：以进度条的方式结合状态名称，标明当前所处的状态以及采样过程中执行状态的百分比。

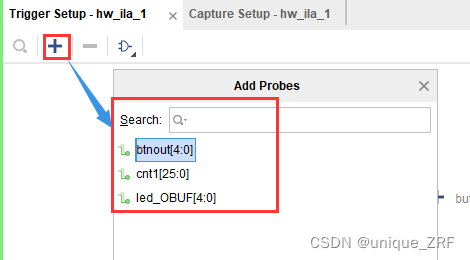

 窗口 3：添加触发信号窗口，如下图所示，点击窗口内➕ 添加产生触发条件的信号（两个地方的➕ 都可以进行信号的添加）。

添加之后如下图所示，可以设置其触发条件和触发情况：

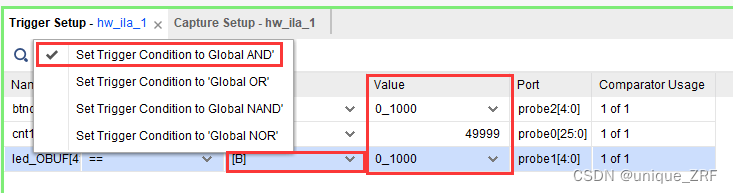

点击按钮设置多个信号产生触发信号时的条件，与、或、同或、异或，西面还可以设置触发条件，如下图所示：

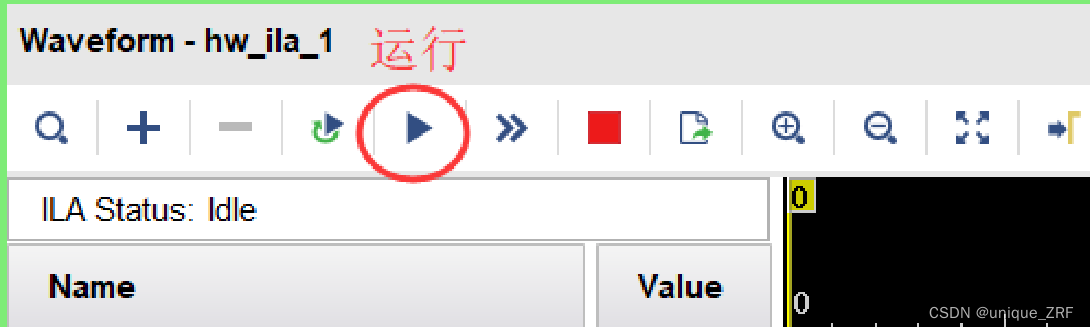

触发条件设置完成后，点击Run：

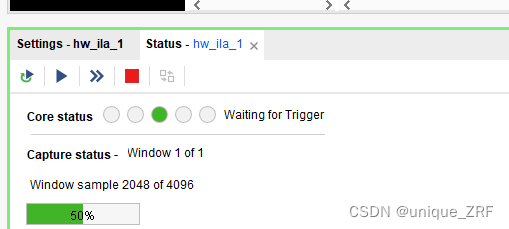

等待触发如下图所示：

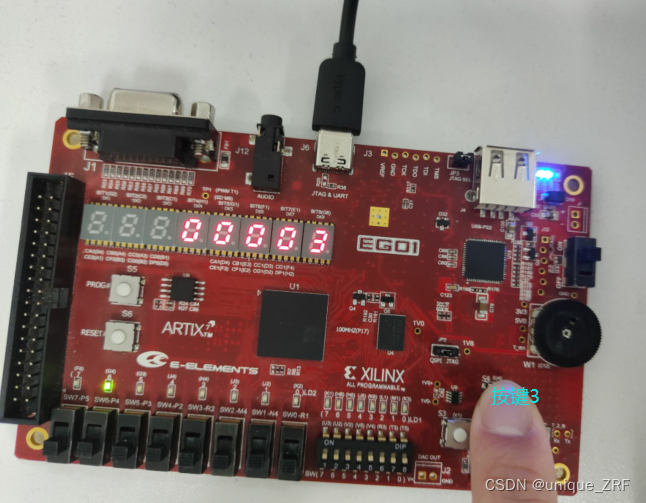

然后按下板卡上的按键：

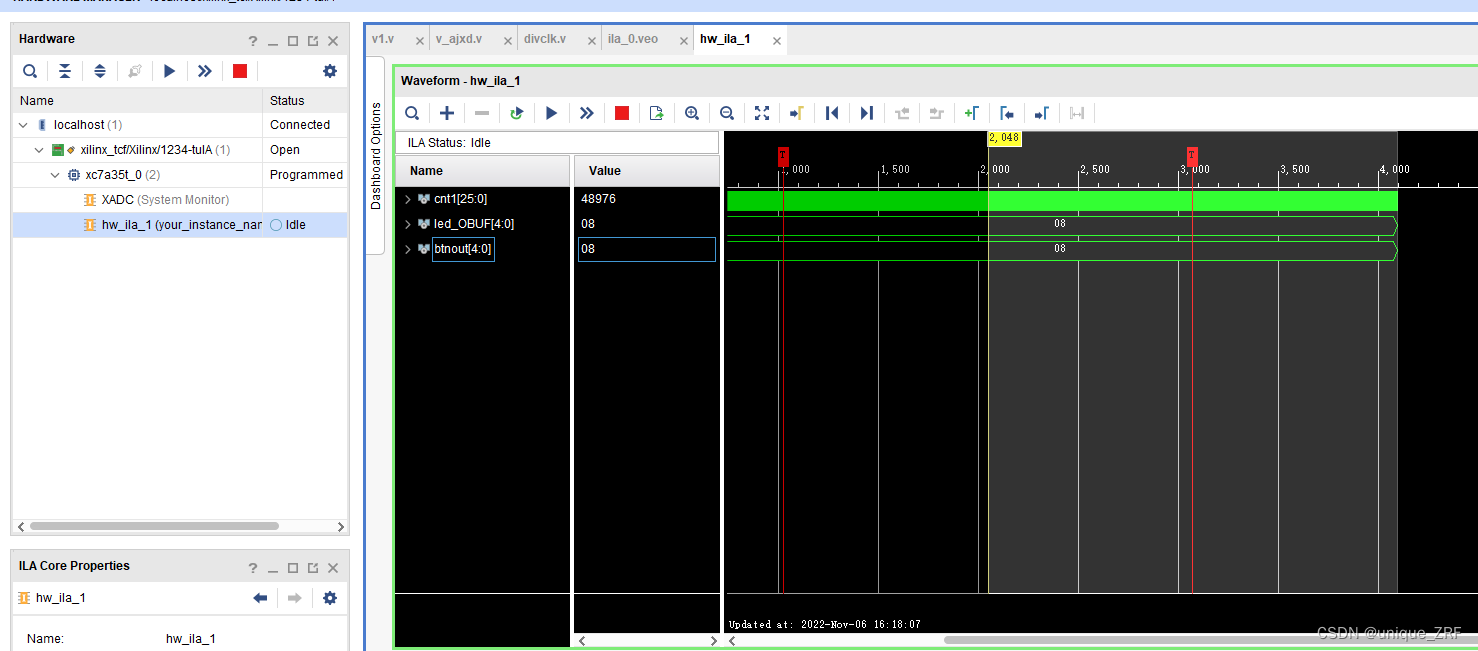

可以看到满足触发条件后的波形窗口。波形中有红色 T 标记的符号，正好处在第 2048 个采样点处，即我们预设的 4096 个采样点的中点。

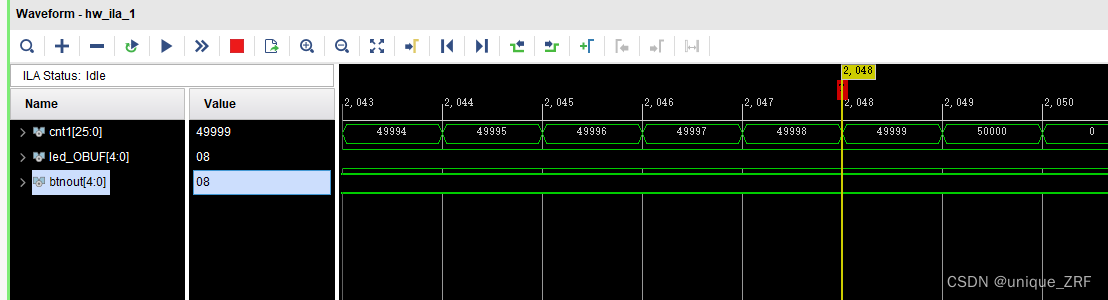

将cnt1的进制数改为无符号10进制结果如下图所示，这样就完成了本次ILA抓线的任务，其结果与预定设想相同。

其他设置

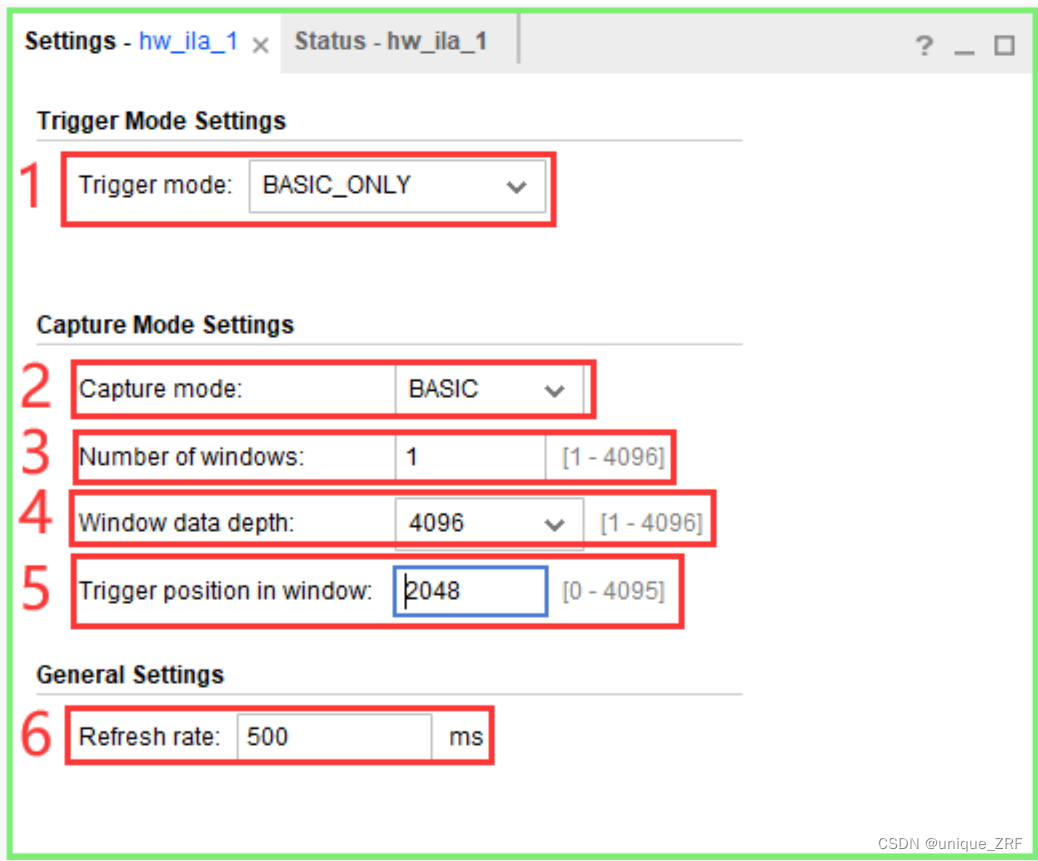

窗口 4：设置触发显示窗口，点击窗口右上角的方框放大这个窗口，可以看到这个窗口全部的设置参数。

（1）Trigger mode：触发模式设置，选择默认的 BASIC_ONLY 即可，有关ADVANCED_ONLY 模式的具体使用，可查看 IP 手册。
（2）Capture mode：捕获模式设置，选择默认的 BASIC 即可，有关 ALWAYS模式的具体使用，可查看 IP 手册。
注：有关上述（1）（2），如果在前面的 IP 创建的时候不勾选 13、14 处的选项，上述（1）（2）是不可设置的。
（3）Number of windows：显示窗口个数，默认为 1，更改这里为 2。窗口个数的设定值可以设定在同样的触发条件下，连续多次的触发显示在不同的窗口中。随着窗口数量的增加，势必会使得单个窗口的采样深度变小。所有窗口采样深度的总和不能大于总的采样深度。这里更改后下面 Windows data depth 的最大值会自动变为 2048（4096=22048=41024=……）。
（4）Windows data depth：窗口显示数据深度，上面设置为 2 后，这里最大可设置为 2048，设置 2048 即可。如果仅设置 1 次采样，则其最大值为 IP 核配置、抓线设置中采样的最大值。
（5）Trigger position in windows：设置触发位置在窗口波形中显示的位置，一般根据需求设置，这里设置波形窗口的中间位置，即设置为 1023。
（6）Refresh rate：连续触发模式下，相邻触发之间的刷新时间，这里保持默认即可。

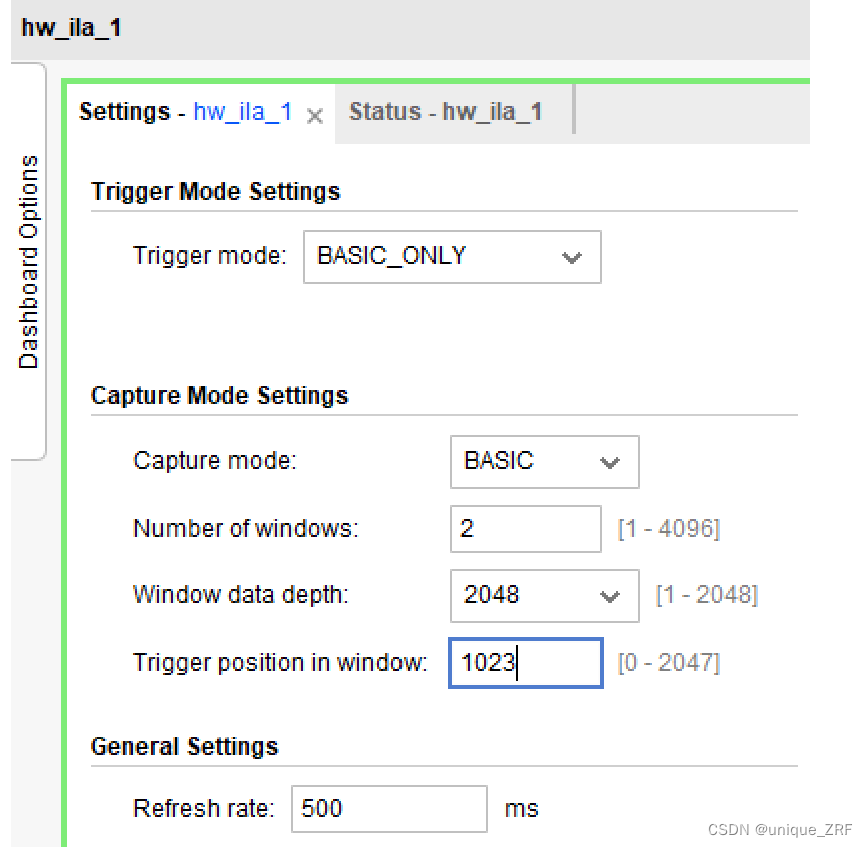

按照上述说明进行如下设置：

按照上述设置，点击[Run],按下按键3之后的结果：

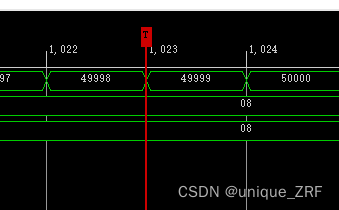

放大之后的结果

从触发的波形可以看出，与之前波形相比，现在是出现两次触发波形，与我们上面设置的窗口个数是对应的。同时，红色触发标记点，正好在第 1023 个采样点出现，和我们刚刚在Settings 中设置的触发点位置是一致的。

整个在线调试工具 ILA Croe 的使用基本就结束了，下面介绍其他方法。

总结

前面介绍了3中ILA工具的生成核使用方法，每种方法各有利弊。
第一种方法：生成IP核操作较为繁琐，要注意例化的位数与要抓取的信号线的位数一致。

第二种方法：使用Debug标记创建ILA调试环境，与第一种方法相比，能够弱化抓线信号的位宽对抓线调试的影响，但是在mark_debug方法抓线完成调试工作后，要删除源码中的 mark_debug 标记。否则，不但代码会留下杂乱的调试痕迹，而且被标记的信号会保持占用工程的逻辑资源，导致工程的总逻辑资源使用量增大。

第三种方法：在综合后的原理图上直接进行调试标记克服了第二种方法的缺点，不用再代码中进行标记，但是标记的时候，vivado会按照自己的规则给编译后的信号命名，所以要细心寻找要标记的信号线。

其他

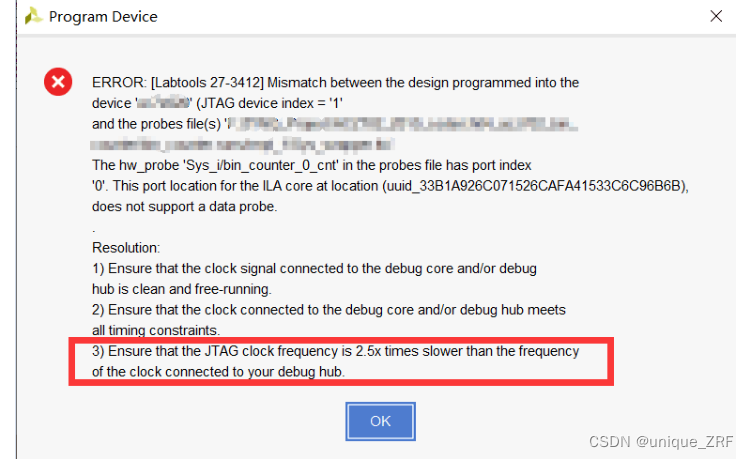

ILA 可正常运行的频率区间，大致为下载器时钟频率信号的 2.5 倍至 VIVADO 报告工程时序违例的时钟范围区间。

这条要求指出，ILA 的时钟频率，**不得低于 JTAG 下载器的时钟频率的 2.5倍。**事实证明，过低的 ILA 时钟频率，会导致 ILA 工作不正常，无法启动，状态跳转不正常或报错等非特定现象的发生。当然，ILA 的工作频率也不是无线高的，过高的频率，会导致工程时序违例，从而发生无法抓取波形或者 VIVADO 无法识别到 ILA 等问题发生。

有时候，我们需要测试的工程，其 ILA 时钟频率非常低，并且不允许调整。遇到这种问题，我们这里，提供另一种解决该问题的思路，即降低 JTAG 下载器的频率。

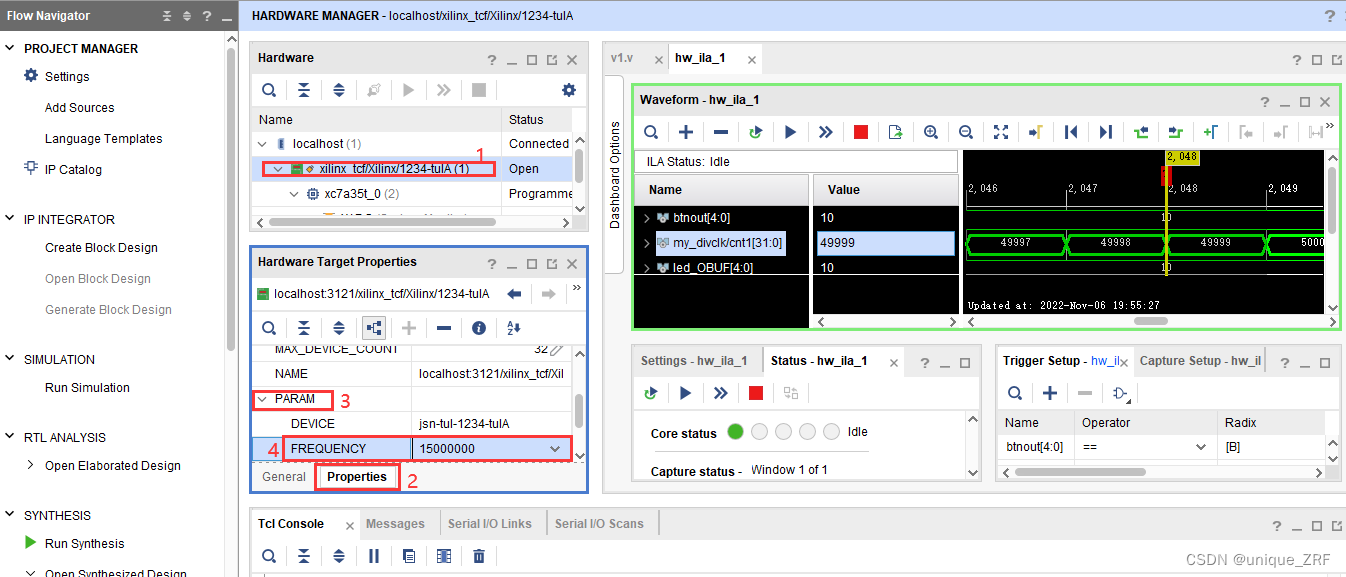

根据前面讲解的 JTAG 频率和 ILA 频率的倍数关系，我们选择合理的 JTAG下载器频率，上图所示JTAG频率默认为15MHz，可将其适当调小。
按前面 VIVADO 提示的频率关系，在一定程度上迁就 ILA 的工作频率，这样又可以使 ILA 达到正常工作的频率范围了。
