实验室显微镜自动化控制上位机系统开发解决方案

开发实验室显微镜自动化控制上位机系统需要综合考虑硬件控制、软件架构、用户交互和自动化流程设计。

一、需求分析与系统架构设计

1. 核心需求确认

   • 控制对象：电动载物台（XYZ轴）、物镜切换器、摄像头、LED/激光光源、滤光片轮。

   • 自动化功能：自动对焦、多区域扫描、时间序列成像、Z-stack层扫、图像实时处理。

   • 用户场景：病理切片分析、活细胞观测、材料科学显微成像。

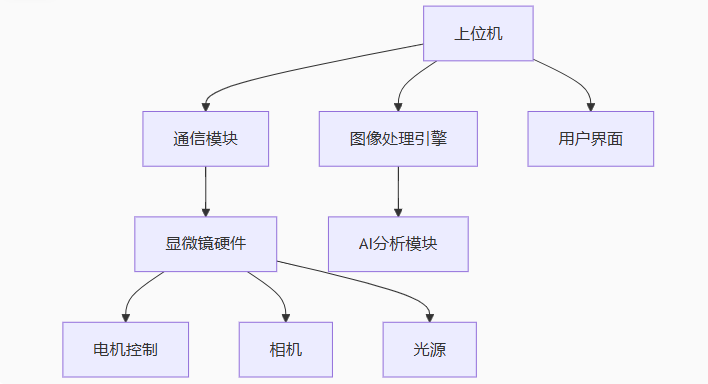

2. 系统架构

二、硬件集成与通信协议

1. 硬件选型

   • 运动控制：PI公司的高精度压电载物台（纳米级定位）或Thorlabs步进电机系统。

   • 相机：FLIR Blackfly S USB3.0相机（支持SDK开发）或Basler ace系列。

   • 光源：CoolLED pE-300系列（多波长可控荧光光源）。

2. 通信方案

   • 底层协议：

     • 载物台控制：SCPI命令（通过RS-232或TCP/IP）

     • 相机：GenICam标准（兼容GigE Vision/USB3 Vision）

     • 光源：Modbus TCP

   • 中间件：使用NI-VISA或COM组件统一封装硬件接口。

---

三、软件开发关键技术

1. 技术栈选择

   • 核心框架：C# WPF（硬件交互+UI） + Python（图像处理/AI）

   • 图像库：OpenCV（实时处理）、ImageJ集成（高级分析）

   • 通信层：ZeroMQ（跨进程通信）+ OPC UA（工业设备互联）

2. 核心模块实现

   • 自动对焦算法：

     python

     复制

     下载

     # 基于Tenengrad梯度的清晰度评价
     def focus_score(img):
         gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
         gx = cv2.Sobel(gray, cv2.CV_64F, 1, 0)
         gy = cv2.Sobel(gray, cv2.CV_64F, 0, 1)
         return np.mean(gx**2 + gy**2)

     # 爬山搜索算法
     def auto_focus():
         best_pos, best_score = current_z, 0
         for z in scan_range:
             move_stage(z)
             img = camera.capture()
             score = focus_score(img)
             if score > best_score:
                 best_score = score
                 best_pos = z
         return best_pos

   • 多线程架构：

     • 主线程：UI响应

     • Worker线程1：硬件控制（实时性要求高）

     • Worker线程2：图像处理流水线

     • Worker线程3：数据存储（TIFF序列+元数据）

---

四、用户界面设计要点

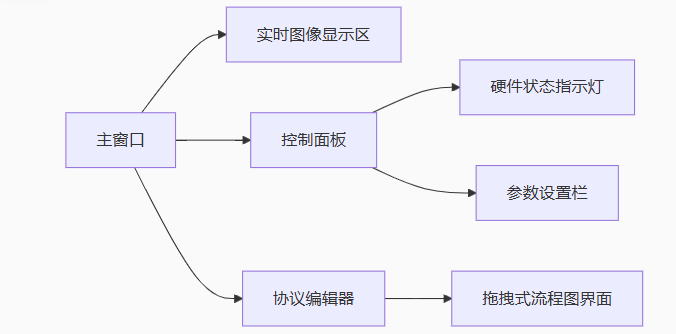

布局方案

1. 关键交互

   • 实验协议配置：支持JSON/YAML格式的脚本导入导出

   • 紧急停止：硬件级急停按钮+软件安全限位

   • 多语言支持：使用resx资源文件实现中英文切换

---

五、测试与部署

1. 验证方案

   • 单元测试：使用NUnit测试电机单轴运动精度

   • 集成测试：全自动多天连续运行测试（模拟实际实验室环境）

   • 性能指标：

     • 图像采集延迟：<100ms（1080p@30fps）

     • 定位精度：±0.5μm（闭环控制模式下）

2. 部署包制作

   • 使用Inno Setup制作安装程序

   • 依赖项自动安装（.NET Runtime、VC++ Redist等）

   • 硬件驱动静默安装（通过INF文件）

---

六、扩展功能开发路线

1. AI集成

   • 部署ONNX格式的细胞检测模型（YOLOv8）

   • 主动学习框架：用户标注错误样本自动反馈到模型训练

2. 云端功能

   • 通过MQTT上传数据到实验室私有云

   • Web界面远程监控（采用SignalR实时通信）

---

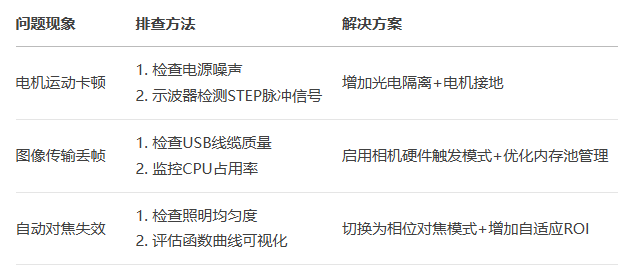

七、典型问题解决方案

通过以上架构设计和技术选型，可在6-8个月内完成可投入实际使用的系统开发。建议采用迭代开发模式，优先实现核心的自动扫描+图像采集功能，再逐步扩展高级分析模块。
