GD32F103C8T6开发板制作

最新推荐文章于 2025-05-03 12:32:50 发布
最新推荐文章于 2025-05-03 12:32:50 发布
阅读量187 收藏 1
点赞数 3
文章标签： 单片机 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/unfoolman/article/details/147021924
版权

本人第一次从头到尾的制作完一块开发板，想分享一下制作成果

如果有哪些觉得不对的地方也麻烦指出来

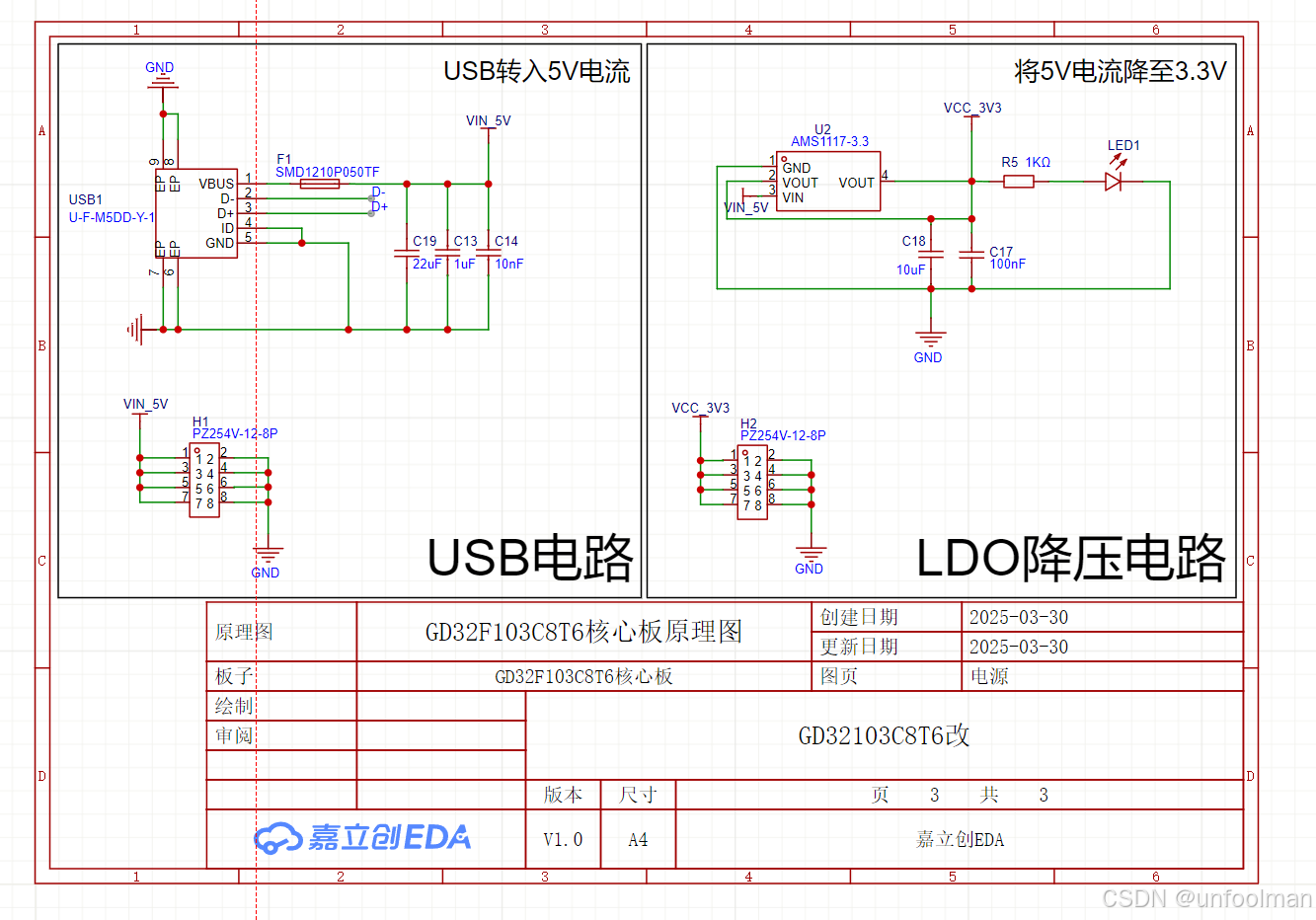

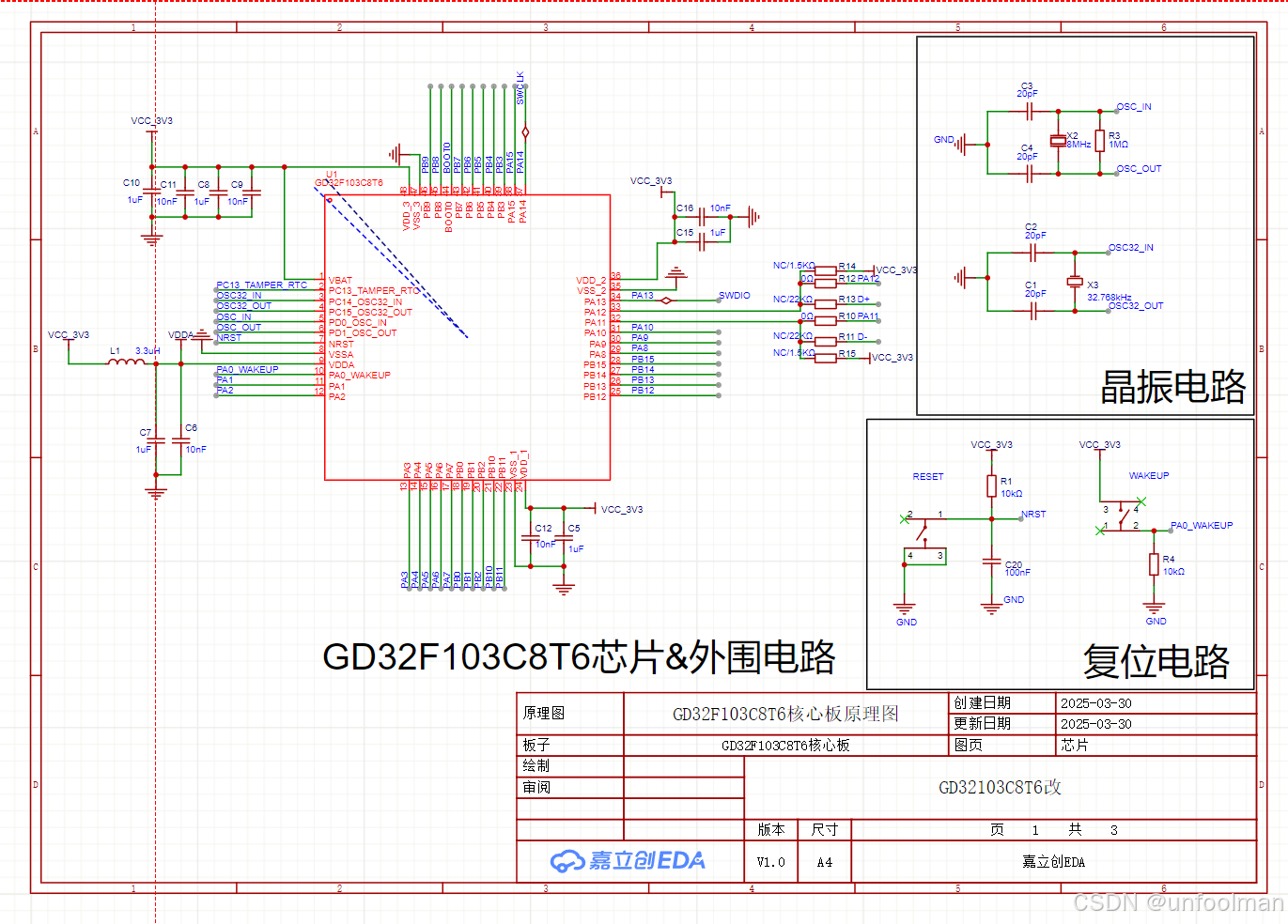

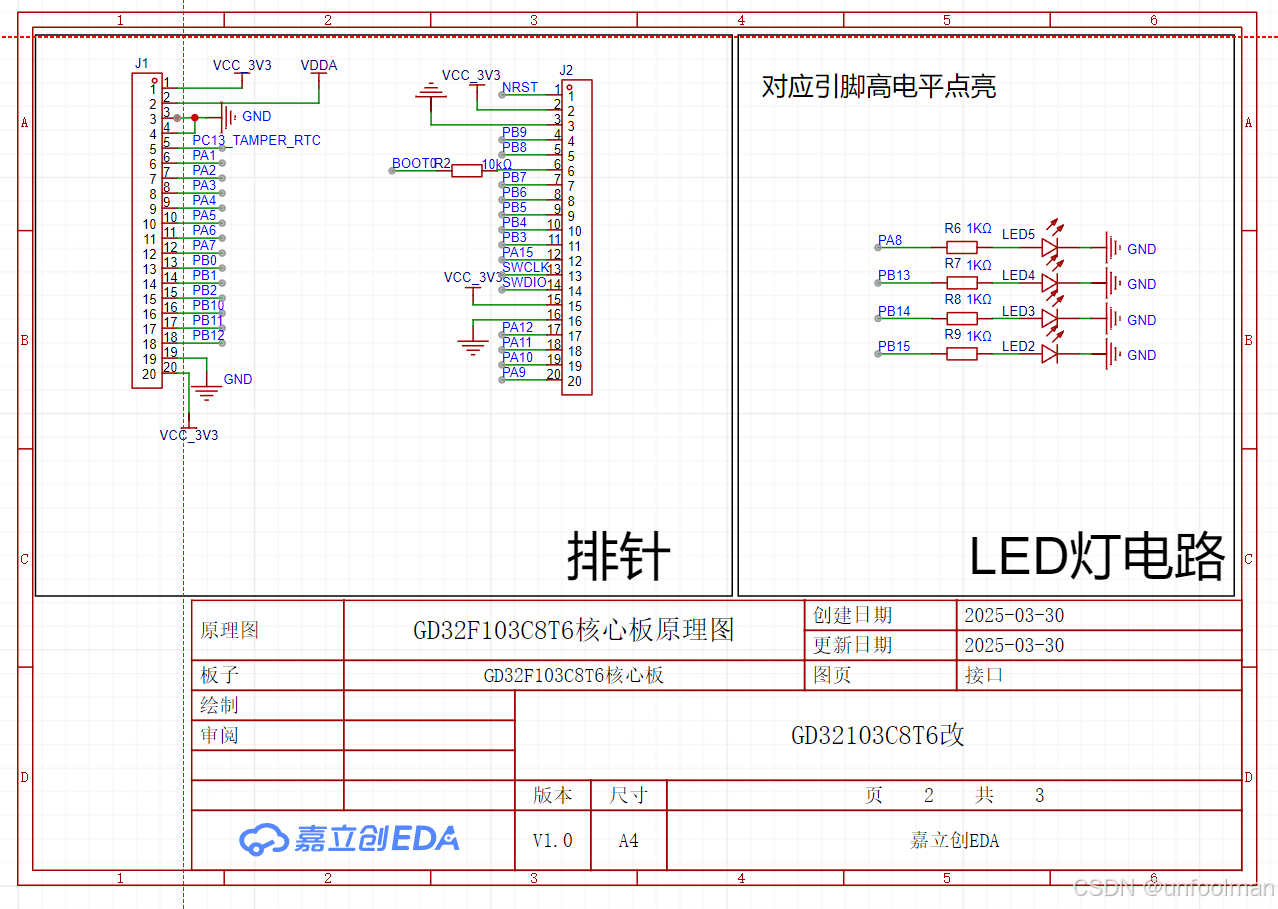

1、原理图

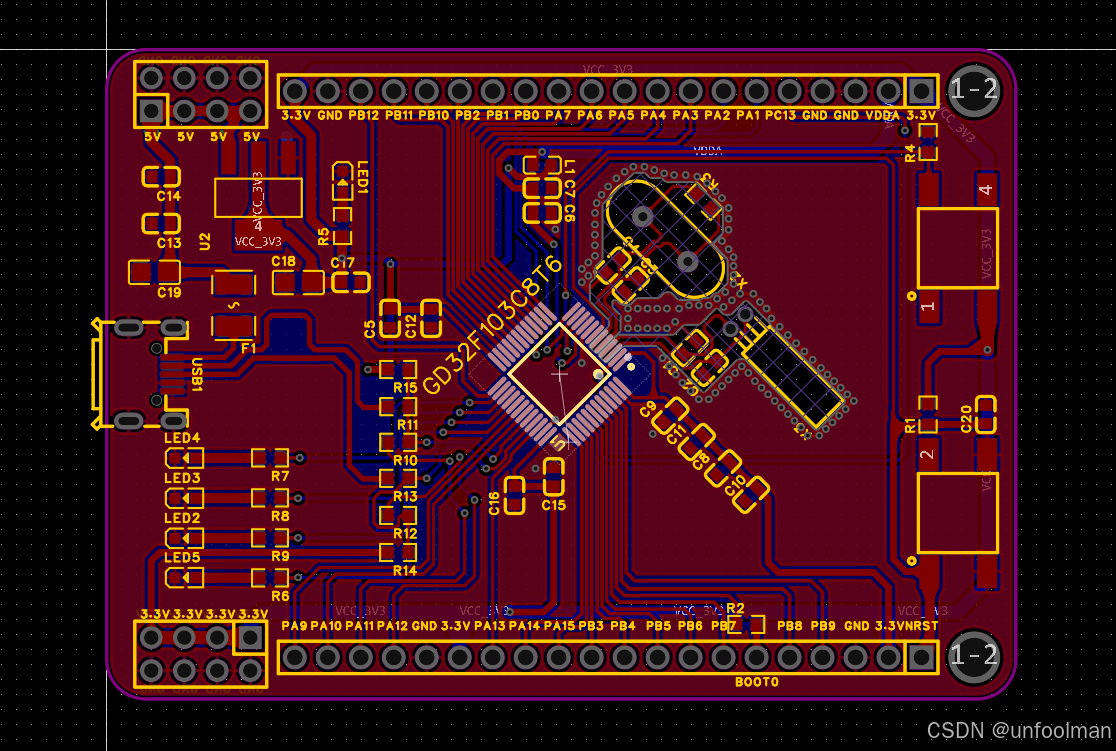

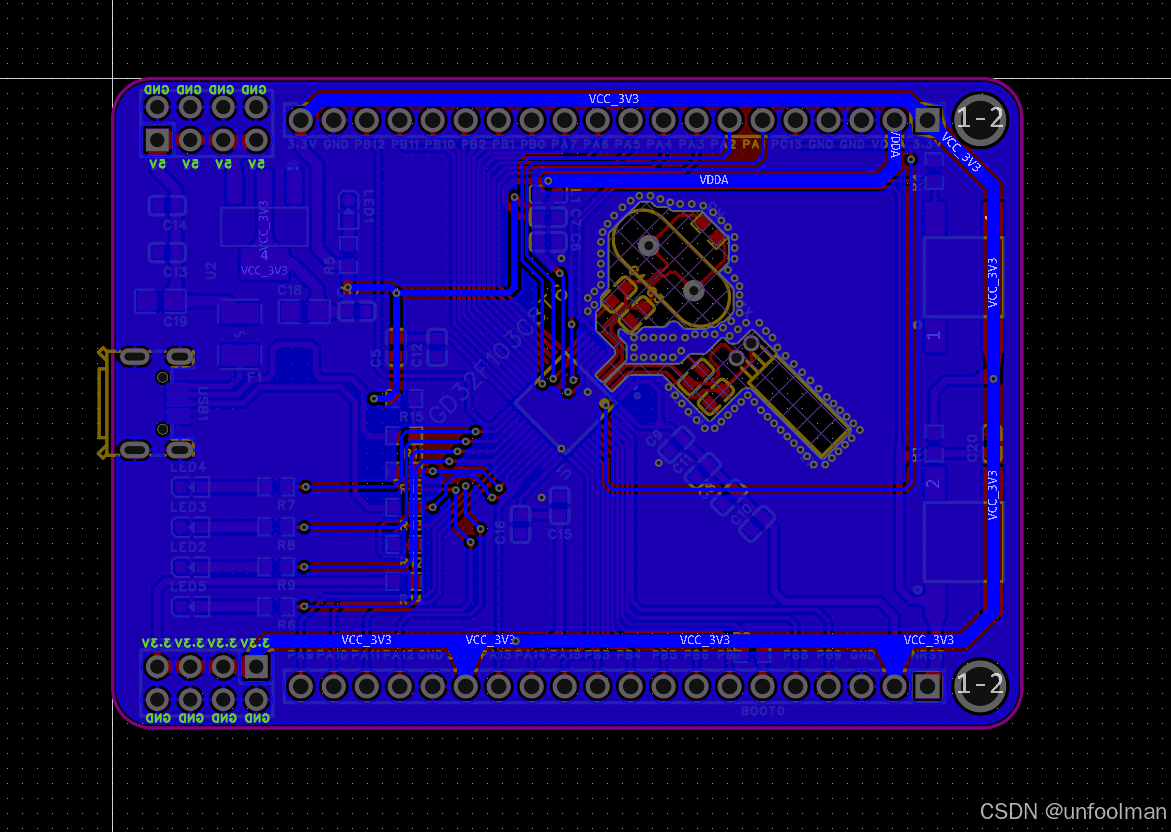

2、PCB

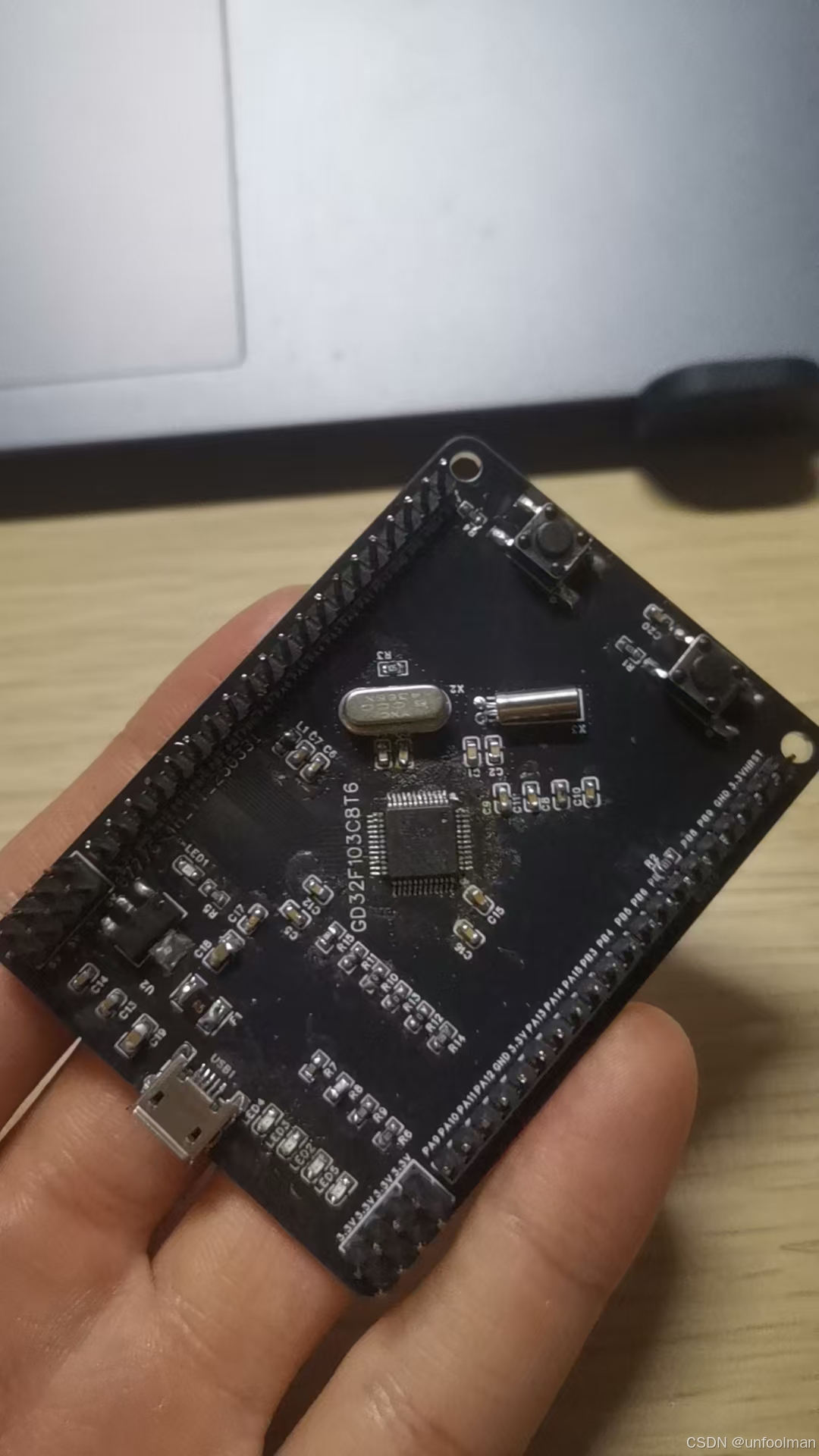

3、实物

板子焊完，试了一下，感觉用的还可以。只是按下复位的时候记得要先把BOOT0接到3.3V，否则会直接断路
