Clk Gating的verilog写法及简析-基础小知识（六）

clk gating主要用于低功耗，本文主要从verilog的使用方法上进行介绍，仅供参考。~~~

1.2 clk gating

原理为clk_en使能之后才会将clk_in输出，减少子模块动态翻转，但是clock_en的使用并不是异步使用，在clk_in为低电平时同步进clk_in时钟域。具体原因见时序图。

module e203_clkgate (
  input   clk_in,
  input   test_mode,
  input   clock_en,
  output  clk_out
);
reg enb;

always@(*)
  if (!clk_in)
    enb = (clock_en | test_mode);

assign clk_out = enb & clk_in;

endmodule

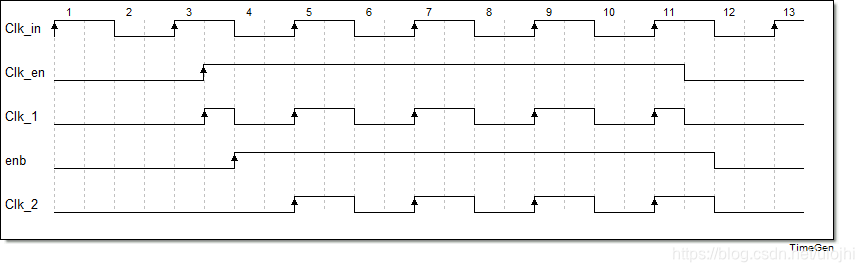

clk_en一开始与clk_in为异步关系，直接与操作的话可能导致某些clk输出时钟周期不完整，例如导致clk_1时钟出错。当采用同步之后的enb信号之后，输出的clk_2的每一个时钟周期都是完整的时钟。

易错点：采用上述方法一般会在时钟之间引入延时，ASIC设计时Synopsys会考虑这一延时作相应优化。

当FPGA设计时直接用逻辑如此设计时，存在仿真与上板结果不一致的可能，一种是利用内置clk_gate原语解决，或者直接采用pass through的方法clk_out=clk_in。

参考文档

【1】https://github.com/Lichee-Pi/Tang_E203_Mini/blob/master/src/e203_clkgate.v
