2024年上半年软件设计师试题及答案（回忆版）--案例题

案例题

1.缺陷识别的数据流图

摄像机原始图像
缺陷识别，特征值，颜色、纹理，是否缺陷，缺陷类型
识别结果
数据导出，供检测识别系统模型积累、训练
系统管理，质量员配置系统参数

1.实体
2.存储
3.面向对象的分析与面向对象的设计2个阶段的模型区别
4.数据组成

2.球队、球员、比赛记录的数据库题

球队（教练、球员），名称
球员：姓名、性别
比赛记录：上场时间、比赛球队、比赛编号

1.数据库设计的6个阶段
数据设计的6个步骤可以清晰地归纳如下：

需求分析（Demand Analysis）
目的：理解用户的需求和系统的功能。
工作内容：数据设计人员需要与用户沟通，了解用户的业务需求和数据需求。通过收集和整理用户需求，明确系统需要存储和处理哪些数据。
重要性：是整个数据设计过程的基础，确保后续步骤能够准确满足用户需求。
概念设计（Conceptual Design）
目的：建立系统的概念模型。
工作内容：将用户需求转化为概念模型，包括实体、属性、关系等。常用的概念建模方法有实体-关系模型（ER模型）和面向对象模型（OO模型）。
重要性：是整个数据库设计过程的关键，为后续的逻辑设计提供基础。
逻辑设计（Logical Design）
目的：建立系统的逻辑模型。
工作内容：将概念模型转化为逻辑模型，包括表、字段、约束等。常用的逻辑建模方法有关系模型和标准化理论。
重要性：将概念设计具体化，为物理设计提供指导。
物理设计（Physical Design）
目的：确定数据存储和访问的物理结构。
工作内容：将逻辑模型转化为物理模型，包括表的创建、索引的建立、存储空间的分配等。常用的物理设计方法有数据库设计和表设计。
重要性：是数据设计的具体实现，确保数据能够在物理层面上被有效存储和访问。
实施（Implementation）
目的：将设计好的数据结构应用到实际系统中。
工作内容：数据设计人员需要与开发人员和管理员合作，确保数据设计的正确实施。
重要性：是数据设计过程的重要环节，确保设计能够转化为实际可运行的系统。
维护（Maintenance）
目的：对数据进行维护和管理。
工作内容：监控、备份、恢复、优化数据库，确保其有效性和安全性。
重要性：是数据设计过程的持续环节，确保数据设计能够持续满足用户需求并应对环境变化。
通过以上六个步骤，数据设计人员可以将用户的需求转化为可操作的数据模型，并应用到实际系统中，从而确保数据的一致性、完整性和可靠性，提高系统的效率和可维护性。
2.E-R图

3.比赛记录，E-R图

3.用户、老师、学生、课程用例图

登录注册
够买课程
课程讨论
课程作业
作业成绩
1.用例

2.类图
用户、老师、学生、课程、…

4.算法题

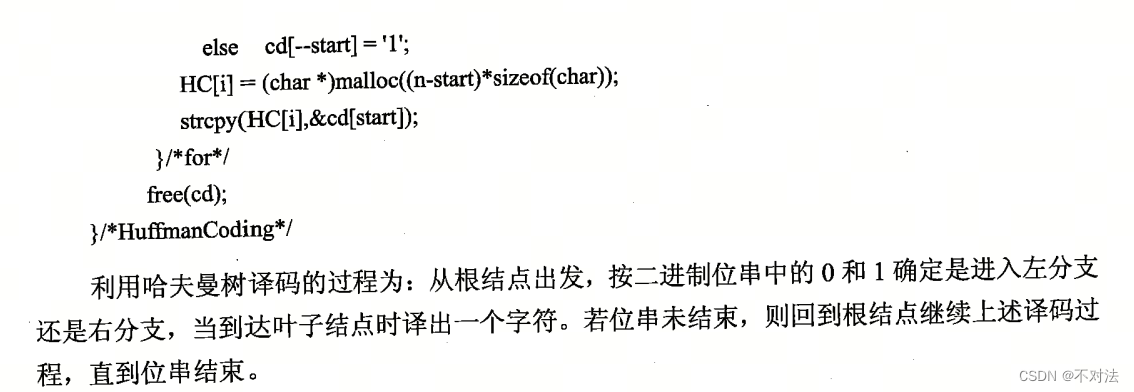

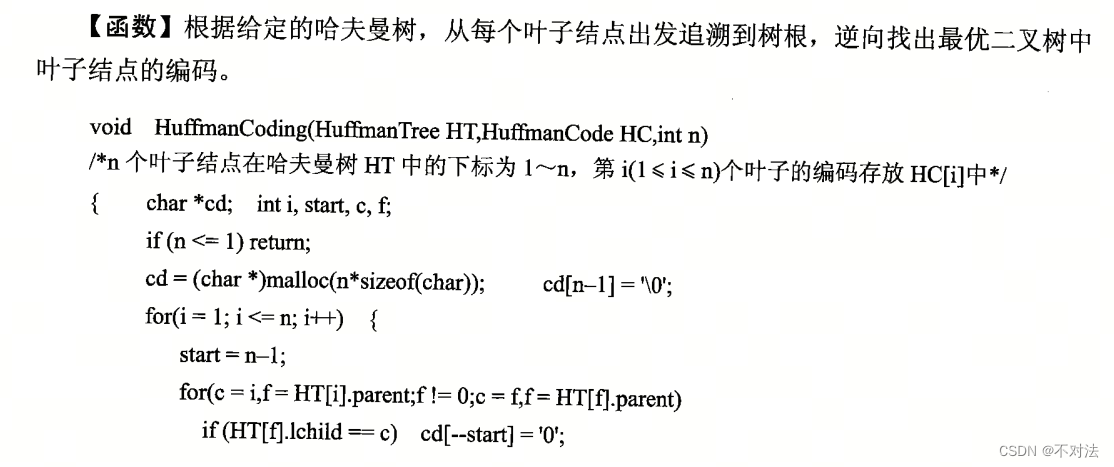

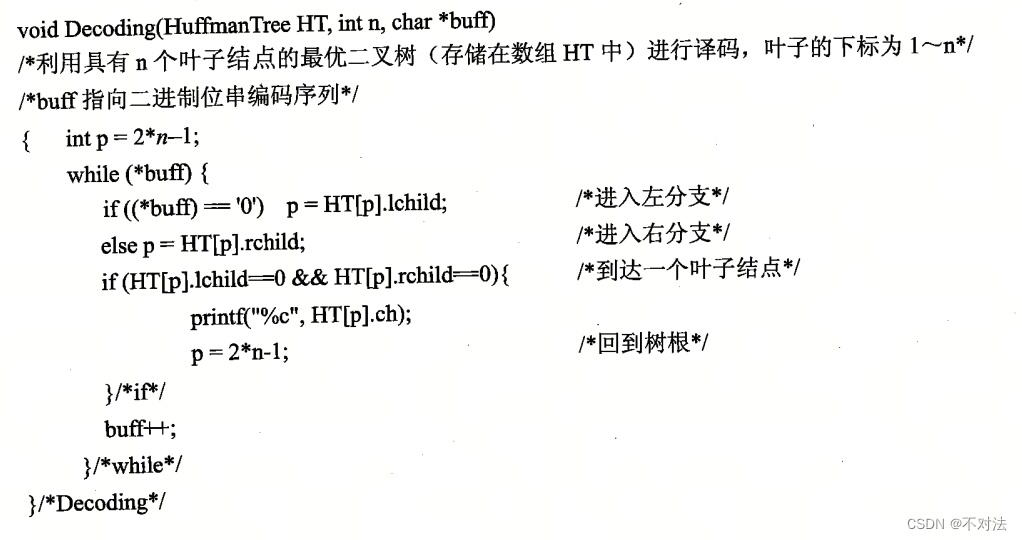

哈夫曼编码

1.代码填空

2.构造哈夫曼树，按照权重（12,13,5，9,45,16），a,b,c,d,e,f,问 a,c 编码，并问101101101的编码

5.程序设计题

接口类
解冻方法
冻结方法

实现接口类
激活状态的实现类
冻结状态的实现类

账户类

答案：
private AccoutState state
state.deposite();
state.drawplay();
state.free();
state.unfree();
