四种稳压电路分析

已于 2024-12-12 16:16:12 修改
阅读量478 收藏 1
点赞数 1
分类专栏： 电路分析与仿真 文章标签： 单片机 嵌入式硬件 硬件工程
于 2024-12-12 16:15:47 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/u014285333/article/details/144429390
版权

稳压电路分析

电源在一个产品中的地位，毋庸置疑，它起到关键性的作用。一个稳定的电压更是我们必不可少的，今天跟大家分享几种常用的稳压电路，主要分析电路工作的基本原理。

1 二极管组成的稳压电路分析

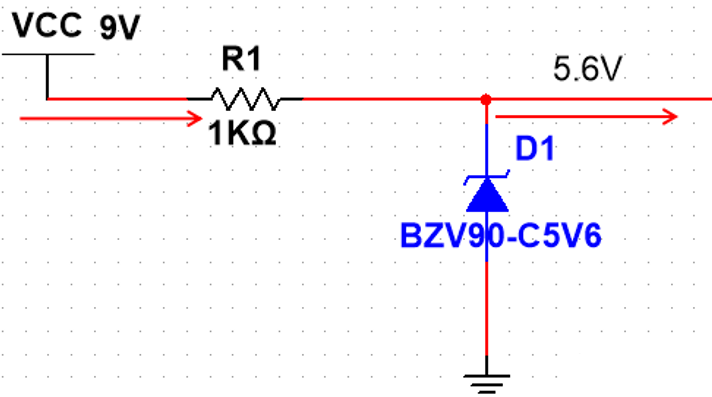

该电路输入9V，输出5.6V，利用稳压二极管反向击穿稳压的原理，R1的作用是限流。

一般，当流过稳压二极管的电流2mA~20mA时，可实现稳压。

即：
