Cadence学习笔记 4 单片机原理图绘制

基于Cadence 17.4，四层板4路HDMI电路

---

更多Cadence学习笔记：
Cadence学习笔记 1 原理图库绘制
Cadence学习笔记 2 PCB封装绘制
Cadence学习笔记 3 MCU主控原理图绘制

---

目录

 4、单片机原理图绘制

快捷键总结：

---

 4、单片机原理图绘制

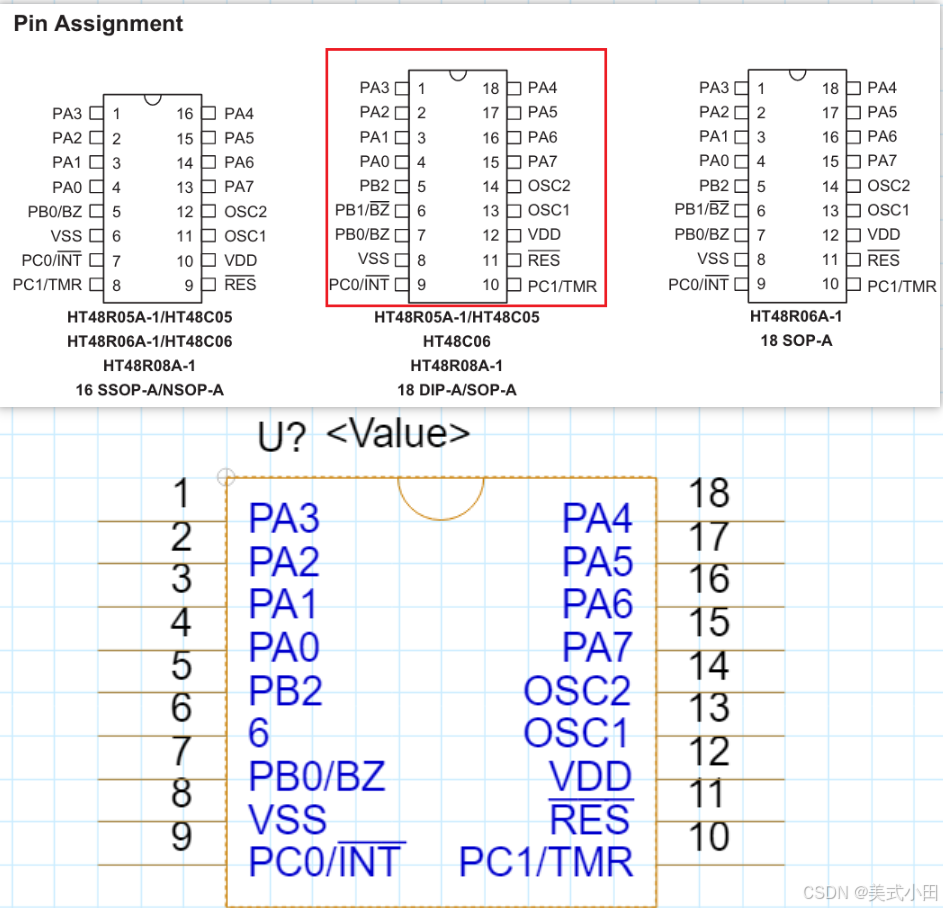

        先创建好单片机HT48R05A-1的元件库

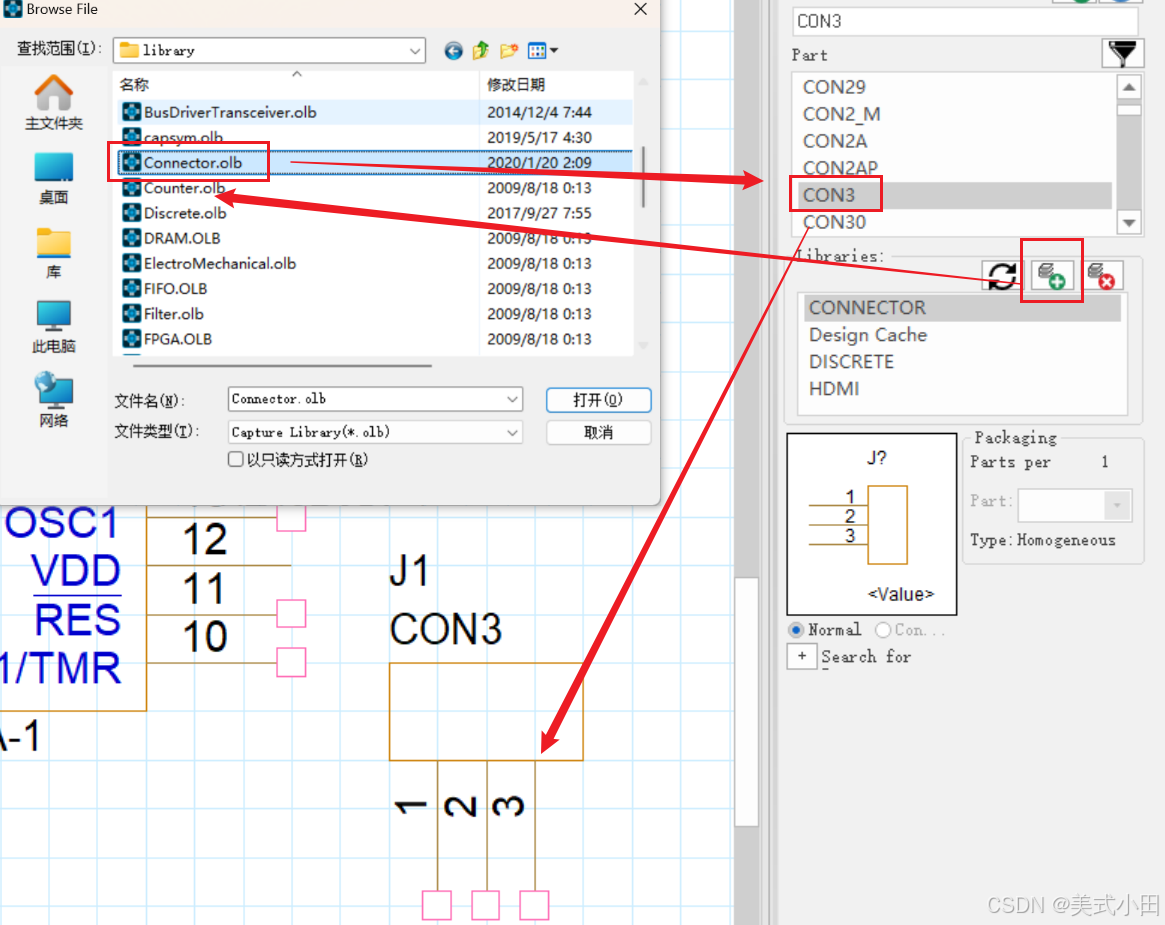

        在原理图界面中，添加
"D:\Software\Cadence\SPB_17.4\tools\capture\library\Connector.olb"下的Cadence自带的器件库---Connector，添加CON3连接器。
        在Discrete中加入晶振ZTB、开关按键SW TACT-SPST、LED二极管DIODE PIN。

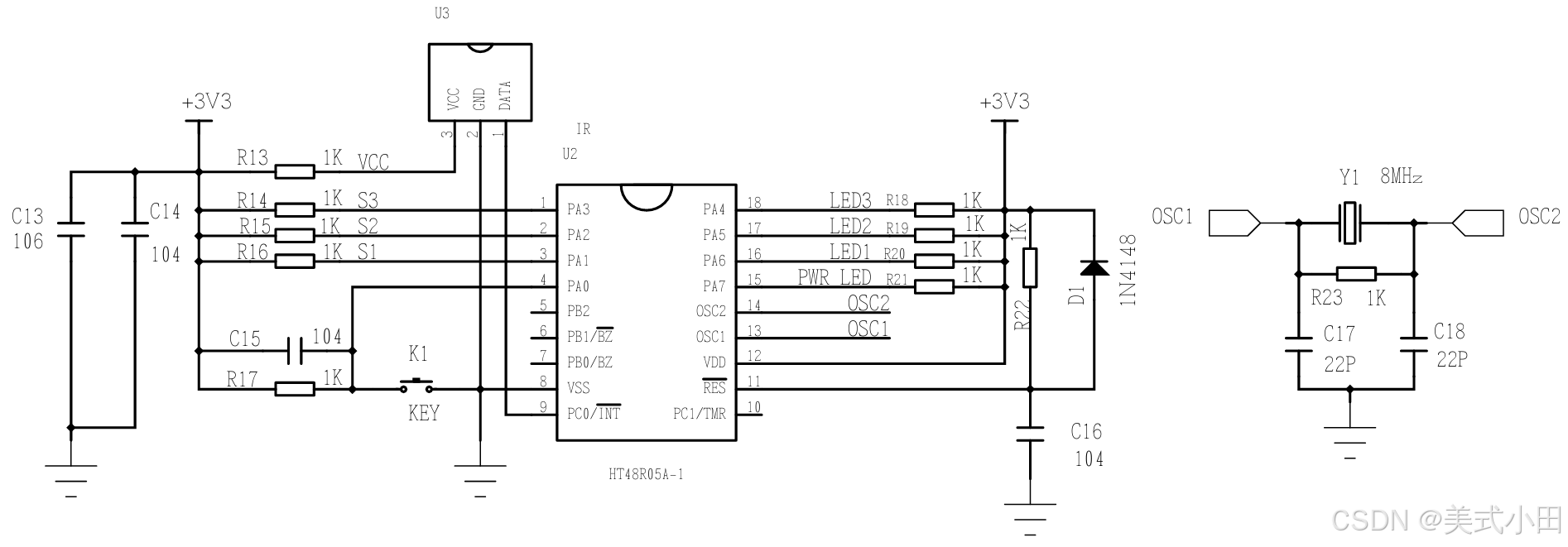

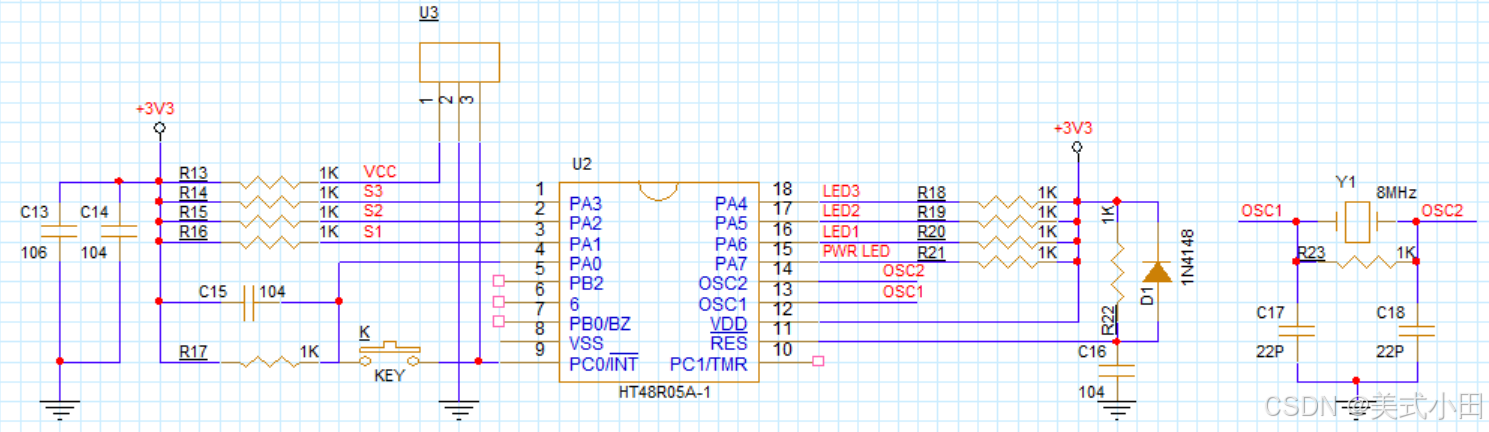

        按照下面单片机部分的原理图进行放置连接

快捷键总结：

编辑管脚：        shift+H

原理图连线：        W

快速连线：        F4

网络标号设置：        N

旋转：        R

水平/垂直镜像：        H / V
