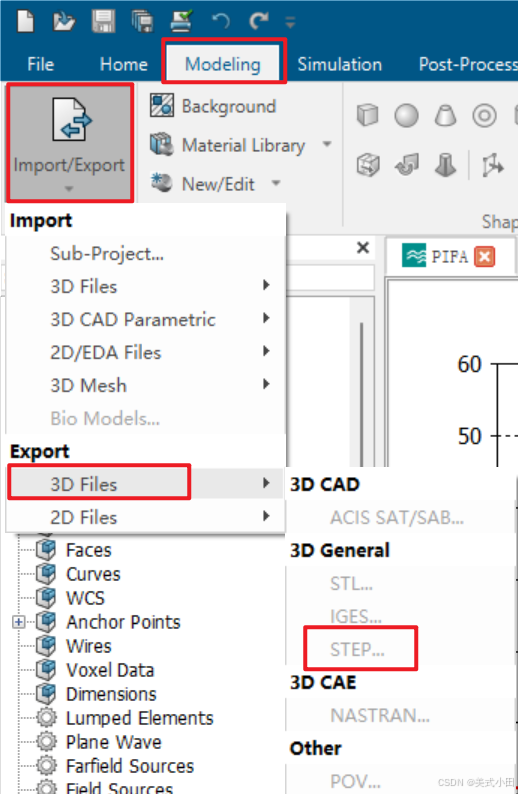

1.CST导入到HFSS

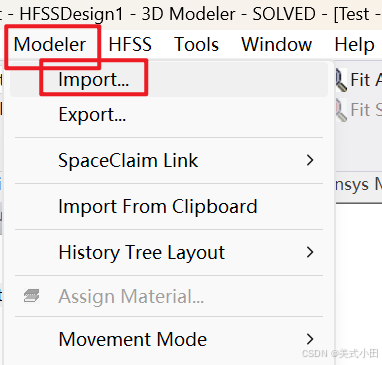

        把模型导出为stp格式的文件即可，再导入到HFSS中即可。但是导入后需要重新定义材料和端口，因为CST中的离散端口是直接定义的一条线，导入后只是一条线；HFSS中定义端口需要加一个小平面，定义小平面为Port
        从CST导入到HFSS后各层是有厚度的，就是不能再编辑变量扫参了

2.HFSS导入到CST

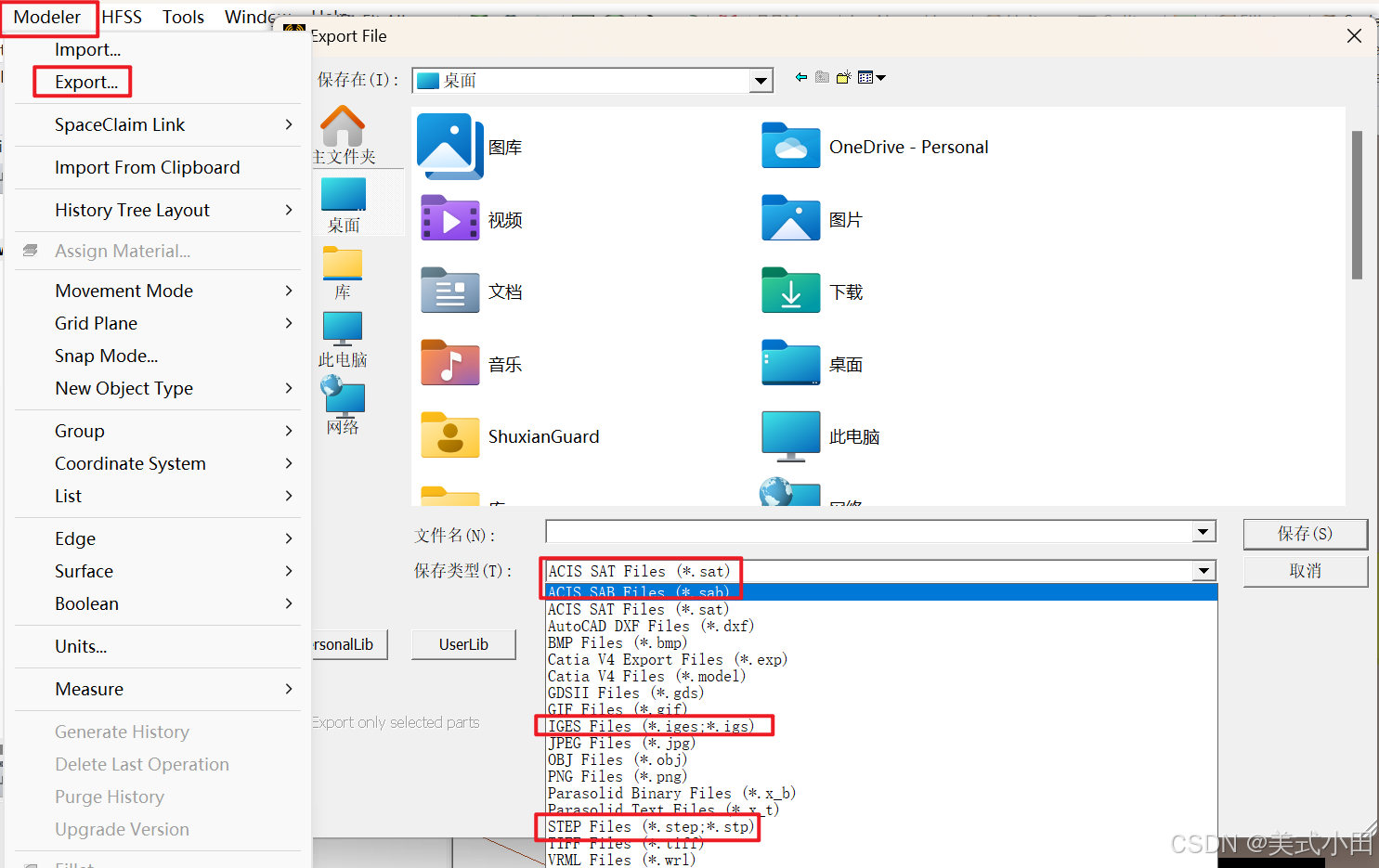

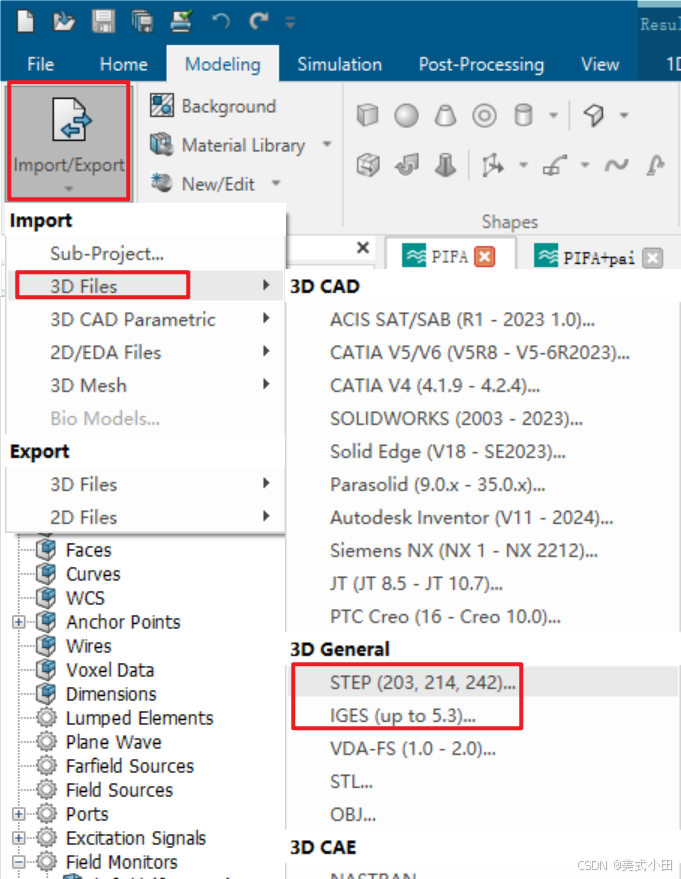

        同样把HFSS模型导出为sat/sab/stp/iges格式，在CST中导入即可。但HFSS导入到CST的模型是没有厚度的，需要对平面Extrude一定厚度，再设置材料和端口激励
