zynq开发学习记录：启动文件BOOT.bin生成及烧写

1.BOOT.bin 文件生成

• 打开Vivado2016版本的SDK，导入所要的FPGA硬件，file->new-> application project->一路next->模板选择zynq fsbl->编译新的fsbl及fsbl bsp
• 在菜单栏找到Xilinx Tools，点击出现下图所示界面

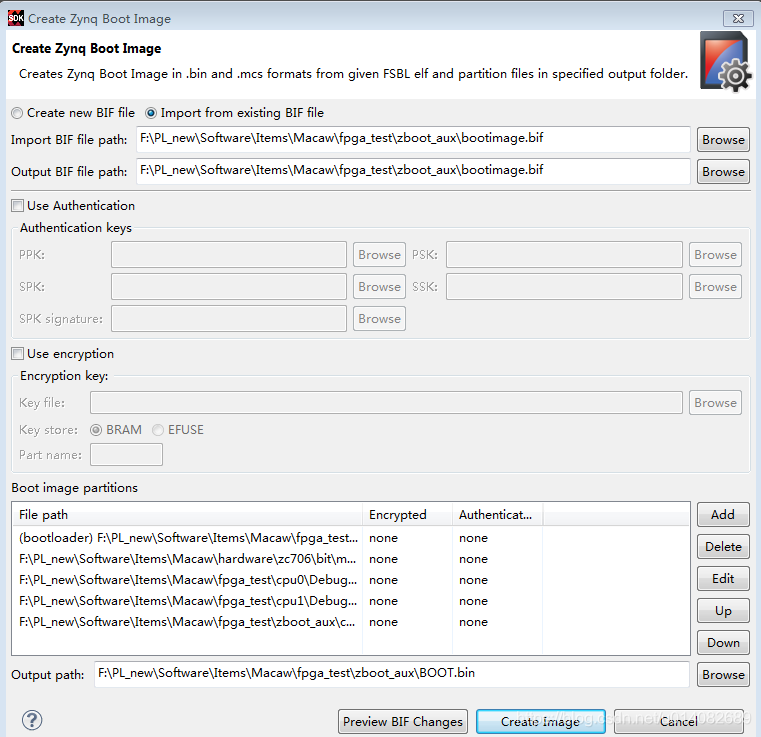

• 找到Creat Zynq Boot Image，点击它
•
• 选择新建一个自己的BIF文件create new BIF file
• 点击下面的Add，弹出窗口
• 点击Browse选择生成的fsbl.elf文件
• 然后点击OK，第一个boot image partition已经添加完成。
• 根据上述步骤添加第二个boot image partition，选择u-boot.elf文件
• 添加完成后，将多余的文件partition删除，选择create image生成BOOT.bin

2、烧写文件

打开SDK软件，在菜单栏找到Xilinx Tools

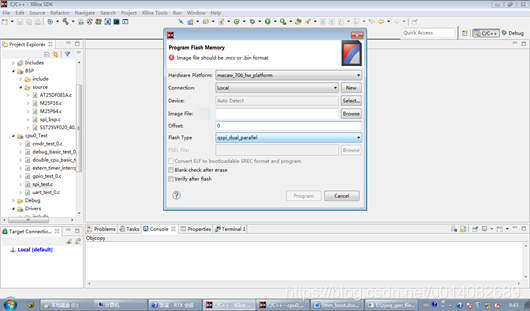

点击Program Flash，弹出如下界面



• Browse 所要烧写的Image File，填写offset地址，这里默认填写为0
• 点击program，就可以将BOOT.bin烧写到flash里。
