zynq7020 vxWorks移植问题笔记:网卡无法ping通,phy无法识别

一、问题描述

1. KSZ9031 在vxWorks移植过程中无法被识别,网卡无法在vxWorks 中显示且不能ping通

2. 网卡能在vxWorks 显示后,无法ping通,打开驱动调试信息,报错hresp not ok

二、解决办法

1.phy识别:研究原理图,发现phy芯片连接方式计算的phy地址错误,改变后,phy能正确识别

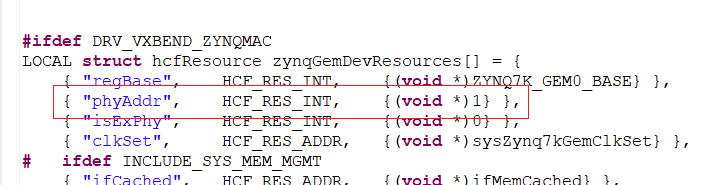

修改hwconf文件中网卡资源定义

2.hresp not ok 问题:

由于vxWork启动后,ping外部网卡或外部ping vxWorks 网卡都会出现 hresp not ok

但是 bootrom能够正常通过网卡启动vxWorks内核,所以怀疑vxWorks内核组件配置不正确,将

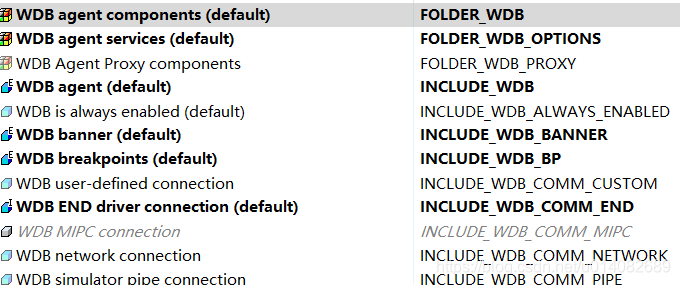

与网卡相关的组件一个一个去掉后编译进行实验,当wdb组件去掉后,网卡恢复正常,重新加载wdb组件后,网卡仍旧正常

目前问题无法准确找到原因,网卡使用正常,问题没有复现。





<think>好的,我现在需要帮助用户解决关于将VxWorks 7.0.0移植Zynq-7020平台的问题。首先,我需要回顾用户提供的引用内容,看看有哪些信息可以利用。引用[1]、[3]提到了一个名为zynq-7000-vxworks-bsp.zip的资源,里面包含详细的移植步骤、配置说明和代码示例,这个应该是关键资源。项目地址在引用[1]中给出,用户可能需要下载这个文件。 接下来,引用[2]和[4]提到了具体的移植步骤,比如复制BSP目录,调整配置参数。用户可能需要指导如何找到BSP目录,如何修改文件。引用[4]中的用户提到使用正点原子开发板,可能需要针对具体硬件调整配置,比如串口、内存映射等。 用户询问的是教程、文档或示例代码,所以首先应该推荐他们下载那个zip文件,并参考里面的步骤。此外,引用[4]中的用户提到了手把手指导的过程记录,可能包含实际移植中的注意事项,比如工具链的版本、设备树的修改等。 我需要将步骤结构化,分为环境准备、BSP配置、构建与调试等部分。同时,要确保用户按照正确的顺序操作,比如先搭建交叉编译环境,再修改BSP文件,最后生成VxWorks镜像。可能还需要提醒用户注意硬件差异,比如开发板的不同可能需要调整内存地址或外设驱动。 另外,用户可能需要了解如何验证移植是否成功,比如过串口输出或加载内核镜像。引用[3]中提到的代码示例可以帮助用户测试,这部分也要提及。 最后,生成相关问题时要围绕移植过程中的关键点,比如环境依赖、配置参数、常见错误处理等,帮助用户进一步深入学习。</think>### VxWorks 7.0.0移植Zynq-7020平台指南 #### **1. 环境准备** - **工具链要求**:需安装VxWorks 7.0.0开发套件(Wind River Workbench),并确保支持ARM Cortex-A9架构的交叉编译工具链[^3]。 - **硬件依赖**:确认目标板(如正点原子Zynq-7020开发板)的硬件参数,包括DDR内存地址范围、外设接口(如UART、GPIO)等[^4]。 #### **2. BSP配置与移植** - **步骤1:复制基础BSP** 进入VxWorks BSP目录(常为`$WIND_HOME/vxworks-7/pkgs/os/arch/arm`),找到Zynq-7000默认BSP(如`xlnx_zynq7k`),复制并重命名为自定义BSP(例如`xlnx_zynq7k_tlz7x`)[^2]。 - **步骤2:调整内存映射** 修改`hwconf.c`文件中的内存配置,确保与Zynq-7020的DDR地址范围匹配。例如: ```c #define DDR_BASE_ADRS 0x00100000 // 根据开发板手册调整 #define DDR_SIZE 0x3FF00000 ``` - **步骤3:配置串口驱动** 在`sysSerial.c`中设置UART参数(波特率、数据位等),确保与开发板调试串口一致[^4]。 #### **3. 构建VxWorks镜像** - **生成VIP(VxWorks Image Project)** 使用Wind River Workbench创建VIP工程,选择自定义BSP,配置内核组件(如网络协议栈、文件系统)。 - **编译与烧录** 编译生成`vxWorks.bin`,过QSPI Flash或SD卡加载到目标板。示例命令: ```bash % vxprj build -project my_zynq7020_vip -profile PROFILE_DEBUG ``` #### **4. 调试与验证** - **串口输出检查** 上电后过串口终端(如PuTTY)观察启动日志,确认内核初始化成功[^4]。 - **功能测试** 运行示例代码(如GPIO控制、定时器中断),验证外设驱动兼容性。 #### **关键资源** - **文档与代码**:下载`zynq-7000-vxworks-bsp.zip`,内含移植步骤、配置说明及代码示例[^1]。 项目地址:https://gitcode.com/open-source-toolkit/24aa4 --- ###
