树莓派部署踩坑记录

树莓派部署踩坑记录

1. 硬盘扩容

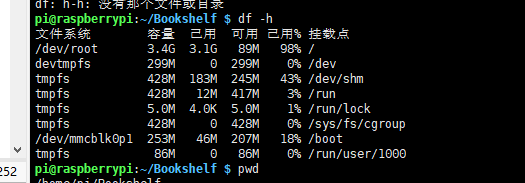

工控机开机，ssh登录成功后，上传JDK安装包，失败，查看硬盘空间：

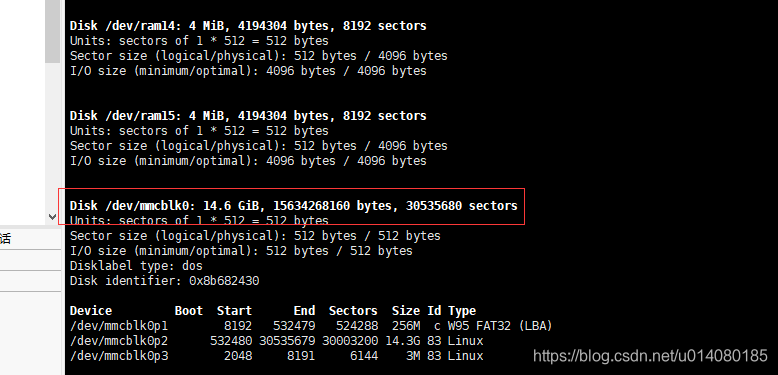

可用空间没多少了，连装个JDK都不够，然而使用sudo fdisk -l 命令查看磁盘

这还有14.6GB的盘，是磁盘空间没有分配挂载？

那就按照磁盘挂载的套路来一遍，重新分区，格式化，挂载，但是没有成功。

仔细观察，这个空间应该已经分配挂载完成了，但是为什么没有读取出来。

想起来工控机之前重新烧录过，可能导致部分磁盘空间不能读取，需要扩容，参考这个链接：

https://blog.youkuaiyun.com/wy_bk/article/details/86751299

这上面的命令并不能生效，在网上找了一通命令，反复尝试，总算找到能用的了

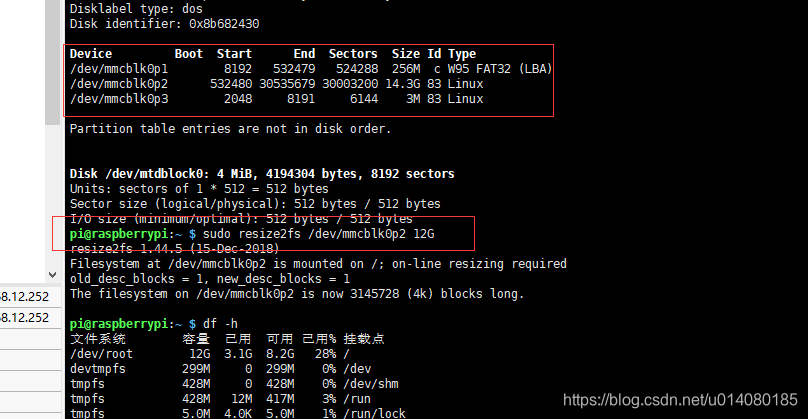

sudo resize2fs /dev/mmcblk0p2 12G

磁盘扩容成功，多了12G,够用了

2. JDK安装

把之前在Linux上安装的JDK安装包上传，解压，配置环境完成，java命令不能正常执行。。。

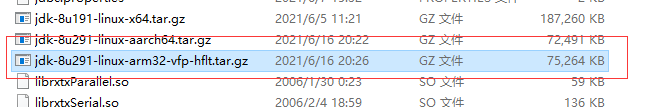

检查了环境变量配置都没有问题，这个jdk包在云服务器、自己的PC上使用都没有问题，是不是机器的架构不一样，一查果然是，工控机是arm架构，去oracle下载一个arm版本的jdk

      上传解压后，java命令执行正常。

      测试了我们的java程序可以在工控机上正常运行。



3. 485串口调试



第一步：测试串口是否正常

先参考工控机软件使用文档，工控机上有2个485串口，把2个串口连接起来互相发送数据，确认串口正常。

分别连接 B1B2、A1A2，对发对收来测试 RS485

接口的收发数据，系统上电后，打开终端，在终端中输入以下命令测试：

打开 B1A1 接口的 485，发送“ttyAMA1 send”：

sudo minicom -8 -b 115200 -D /dev/ttyAMA1

打开 B2A2 接口的 485，发送“ttyAMA2 send”：

sudo minicom -8 -b 115200 -D /dev/ttyAMA2

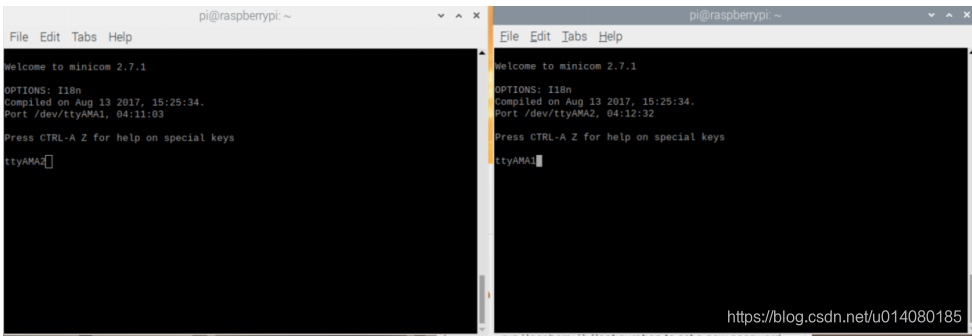

如下图所示：

2个串口都可以接收到对方发送过来的数据,串口工作正常

（实际使用的时候，发现A1B1口对应/dev/ttyAMA2，A2B2口对应/dev/ttyAMA1，应该是这2个口搞反了，实际使用的时候要进行充分测试，确定实际的串口对应哪个文件）



第二步：准备串口通信测试程序

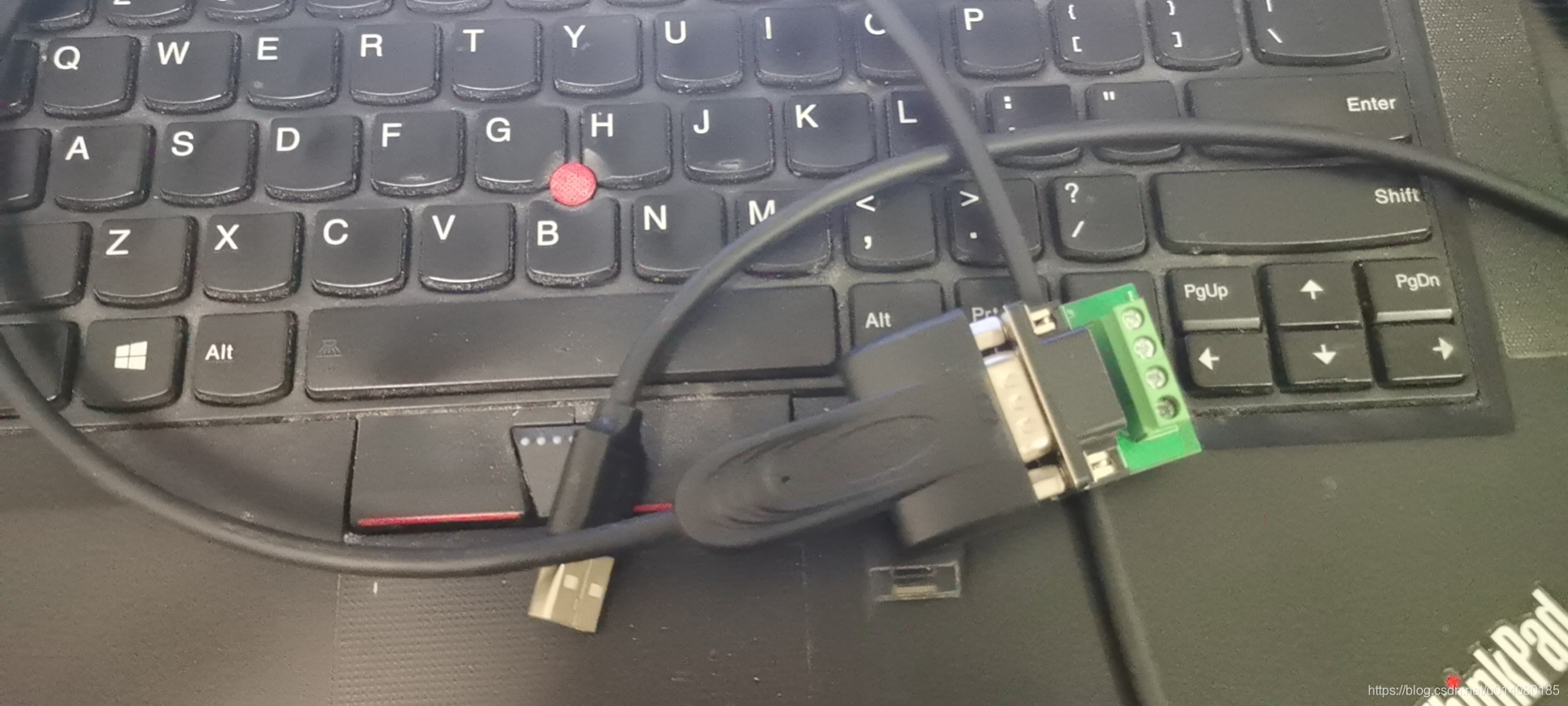

在Windows（我的工作电脑）上写一个串口测试程序，运行程序和工控机通过485通信，我这里用了一个485转USB的线，长这样

通讯成功，我的测试程序和工控机的485串口能够双向发送数据。



第三步：将485测试程序打包到工控机上运行

这一步按说也并不复杂，将RXTXcomm.jar引入java程序，然后到网上下载librxtxSerial.so动态库文件放入/usr/lib目录下（Windows下就是dll文件），启动程序，报错，java程序不认识这个so文件。。。

应该还是arm架构的问题，到这个链接去下载：

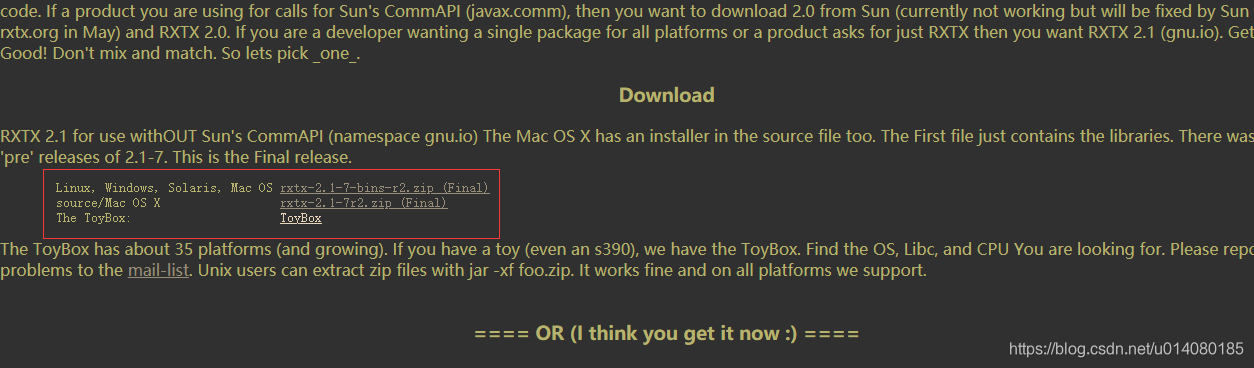

http://users.frii.com/jarvi/rxtx/download.html

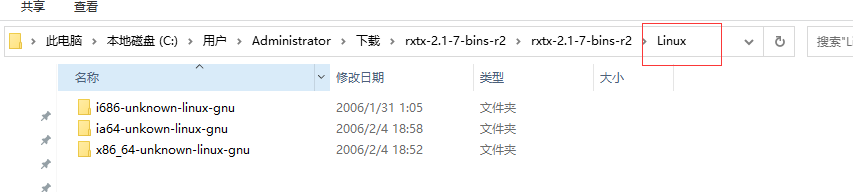

这里，下载解压后进入Linux目录，下面有3个目录，对应3种架构的Linux

光看名字，不确定哪个是支持arm架构的，嗯。。，一个一个传上去试吧，也不多。

试完了，没有一个能用的。。。

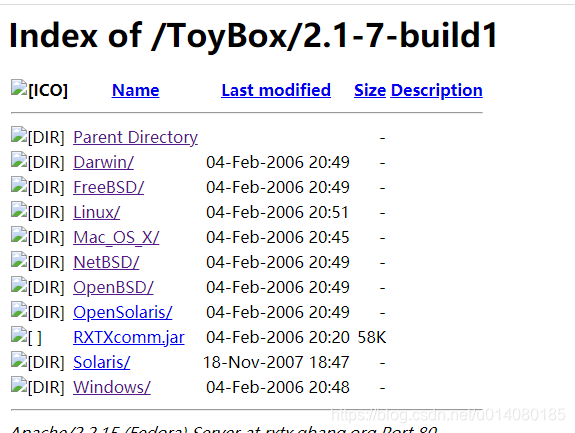

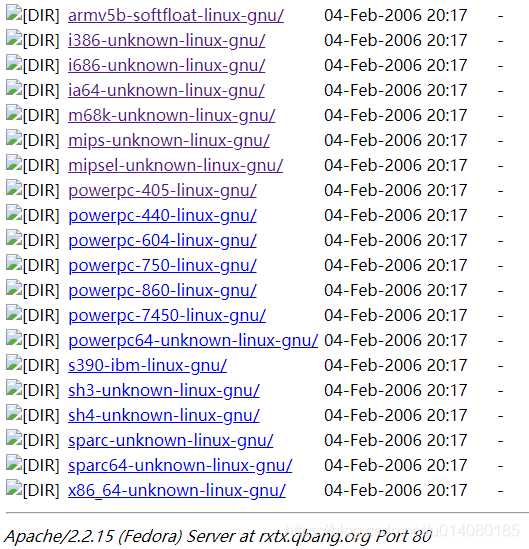

继续在官网上翻翻，点击ToyBox进去，到了这个目录下

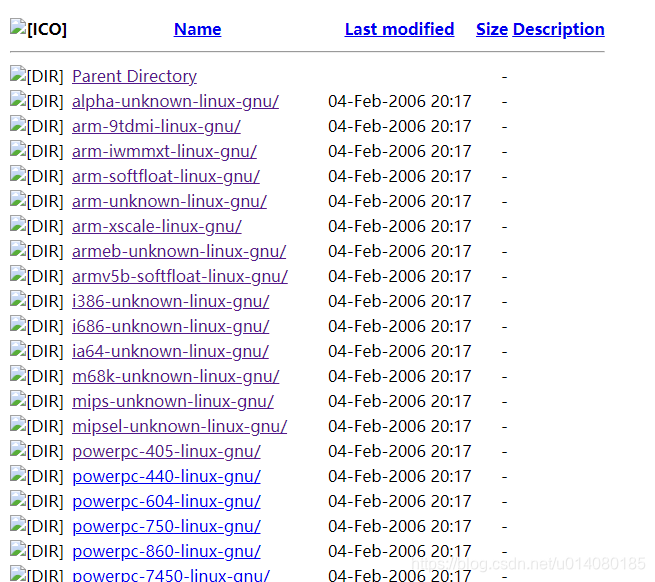

再点击Linux进来，

有这么多，支持arm架构的原来都在这里啊

仍然不确定具体用哪个，不过总有一个是能用的，一个一个来吧。

很快我把所有包含arm的so库文件都尝试完了，依然没有一个能用的。。。

不知道咋搞了。。。

不过除了arm的，还有这么多没试过

虽然名字里没有arm，运气好的话，总有一个能用的吧，硬着头皮继续一个一个下载下来试试。

然后2个多小时过去了，嗯。。。

不要干这种傻事！

只有一条路了，把rxtx的源码下载下来，在工控机上自己编译一个so库文件出来，如果能够编译成功的话，肯定是可以用的。

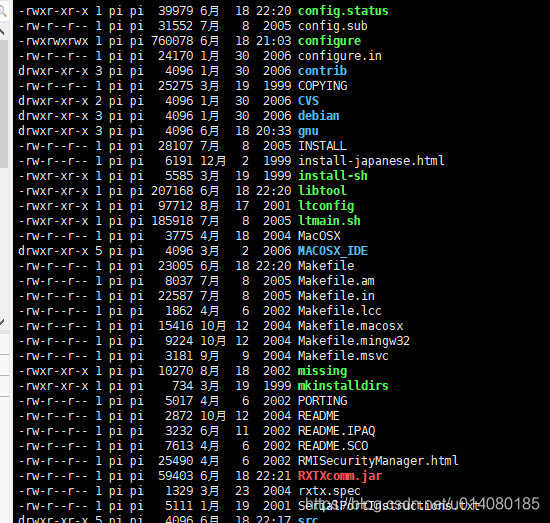

源码依然是在官网下载，下载解压之后，进入目录：

东西很多，先别慌，先找configure文件，在src目录下

进入src目录,然后闭着眼睛

./configure

make

make install

三连

果然编译失败，不出意外的一堆报错

有错误解决错误吧

错误一:

/tmp/rxtx-2.1-7r2/./src/RS485Imp.c:96:25: error: 'UTS_RELEASE' undeclared (first use in this function)

  if(strcmp(name.release,UTS_RELEASE)!=0)

这是由于 version.h 中缺少 UTS_RELEASE 信息，需要手工添加。先获取当前系统的版本信息：

然后在 /usr/include/linux/version.h 中添加

#define UTS_RELEASE "5.4.83-v7l+"

错误二:

libtool: install: armv6l-unknown-linux-gnu/librxtxRS485.la’ is not a directory



这个错误会出现在JDK1.6及以上的运行环境下，需要对configure文件进行修改。在configure文件中找到所有的1.2*|1.3*|1.4*|1.5* ,将现有的JDK版本加入进去即可.如:改成 1.2*|1.3*|1.4*|1.5*|1.6*|1.7*|1.8* 。



解决完这两个错误后，继续

./configure

make

make install

三连

编译成功！

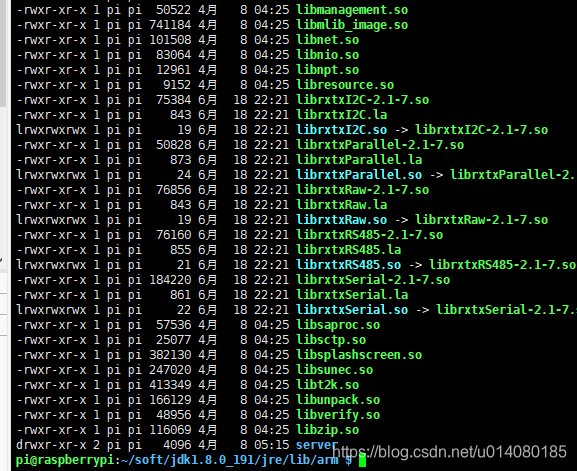

可以看到so文件已经自动打包到jre目录下

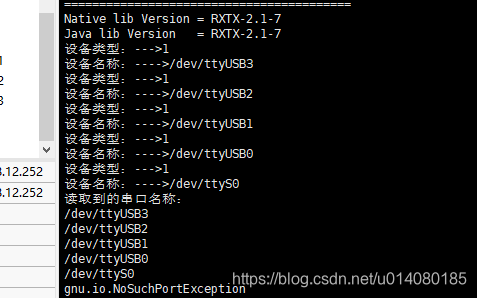

怀着喜悦的心情启动串口通信程序，没有报错：

等下，扫描出来的串口，没有485、232的？

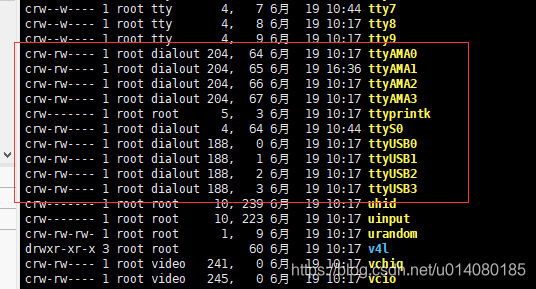

看下系统中的串口设备

485串口对应的/dev/ttyAMA1、/dev/ttyAMA2，然而我的程序并没有识别到这几个串口，怎么会识别不了呢，串口明明就在那里啊，咋就没扫描出来 。

为了是不是程序的问题，虽然又纠结了很久，但确实不是程序的问题

解决方法：

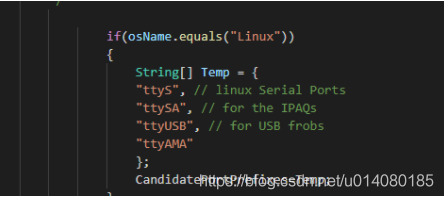

进入rxtx源代码的src目录，找到RXTXCommDriver.java这个文件

修改源码

然后再来一次

./configure

make

make install

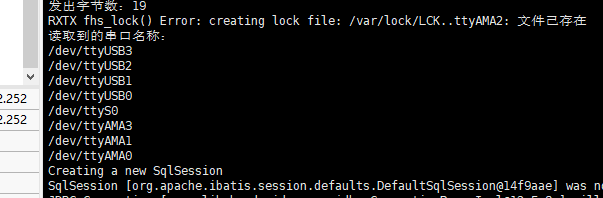

编译完成后，启动程序

485串口可以被识别出来了，串口通讯测试成功，没有问题了

485调通了之后，232应该就好弄了，套路类似吧。

相关的链接放出来：

https://blog.youkuaiyun.com/xiaolicd/article/details/98114113

https://blog.youkuaiyun.com/h4241778/article/details/107677700?utm_term=java%E4%B8%B2%E5%8F%A3arm&utm_medium=distribute.pc_aggpage_search_result.none-task-blog-2~all~sobaiduweb~default-0-107677700&spm=3001.4430

https://blog.youkuaiyun.com/qq_42865331/article/details/90264722





4.继电器调试

测试继电器之前，先了解下gpio引脚这些概念（硬件架构不懂，说多了都是泪）

要用java调用继电器，需要先安装WiringPi原生库、pi4j

WiringPi原生库已经在工控机上安装好了，安装pi4j，执行以下命令即可

curl -s get.pi4j.com | sudo bash

安装完成后，库在以下这个目录

/opt/pi4j/lib

库里有大量的java范例程序，在目录下

/opt/pi4j/examples

照着例子折腾吧。

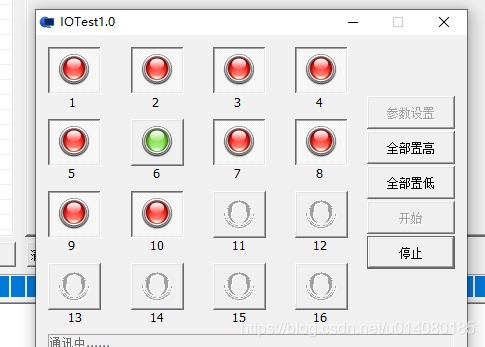

测试继电器的话，一般需要一个led灯，我手头没有，用EIO控制盒的开关量输入来接收继电器信号。

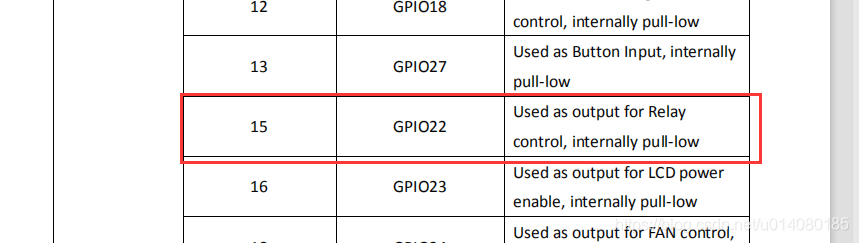

中间亮的绿灯， 就是继电器接通之后会亮，然后用java程序控制继电器信号，进而控制信号灯。查询文档，控制继电器的引脚是gpio22

这里有个坑，java按照gpio22来发送信号，怎么发信号灯都没反应。

我用Python代码发送信号到22，可以实现控制信号灯，然而在java代码中同样控制22确没有任何效果。

是程序有问题，还是gpio的库有问题，继而改代码，换版本，改配置，又是一通不堪回首的折腾。。。

会不会是引脚用的不对，只能用笨方法，把所有的引脚扫描出来，一个一个试哪个能生效：

试到GPIO 3的时候，居然可以了！

用java调用继电器，正确的gpio竟然是3，但是用Python代码，又是22

这么诡异吗？

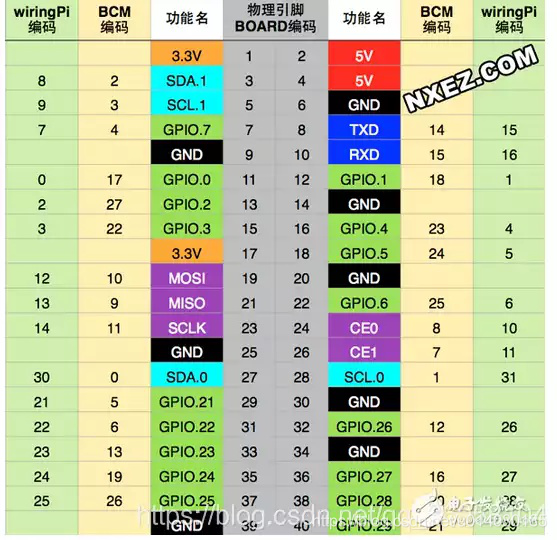

是因为gpio引脚有两种编码方式

python里设的是用bcm编码，java是用的PI4J库，是依赖wiringpi封装而成的，编码不一样，对应的GPIO引脚也不一样。

好吧，又学习到了。

继电器也可以正常控制了。
