源码：https://download.youkuaiyun.com/download/u012651389/15326961

完成代码：

第一步 1-使能中断请求

#define KEY_IN_GPIO_Clock  RCC_APB2Periph_GPIOA
#define KEY_IN_GPIO_Port   GPIOA
#define KEY_IN_GPIO_Pin  	GPIO_Pin_0
#define KEY_IN_GPIO_Pin_Bit  	0
#define KEY_IN_GPIO_Modle  GPIO_Mode_IN_FLOATING


void fn_Key_GPIO_Config(GPIO_TypeDef* _GPIOx, uint16_t GPIO_Pin ,GPIOMode_TypeDef _GPIOMode_TypeDef){
	GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.GPIO_Mode = _GPIOMode_TypeDef;
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin;
    if(_GPIOx==GPIOA){
		RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOA ,ENABLE ) ;
	}
	else if(_GPIOx==GPIOB){
		RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB ,ENABLE ) ;
	}
	else if(_GPIOx==GPIOC){
		RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOC ,ENABLE ) ;
	}
	else {
		RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOD ,ENABLE ) ;
	}
  #endif
	GPIO_Init( _GPIOx , &GPIO_InitStruct );
}

第二步 2-配置中断优先级分组

#define EXIT_IN_GPIO_Clock  RCC_APB2Periph_AFIO
#define EXIT_IN_GPIO_PortSource    GPIO_PortSourceGPIOA
#define EXIT_IN_GPIO_PinSource     GPIO_PinSource0

#define EXIT_IN_EXTI_Mode     EXTI_Mode_Interrupt
#define EXIT_IN_EXTI_Trigger  EXTI_Trigger_Rising
#define EXIT_IN_EXTI_Line     EXTI_Line0
#define EXIT_IN_EXTI_LineCmd  ENABLE


void fn_EXIT_GPIO_Config(void){
  EXTI_InitTypeDef  EXTI_InitStruct;
  RCC_APB2PeriphClockCmd( EXIT_IN_GPIO_Clock ,ENABLE ) ;      //注意：我们除了开 GPIO 的端口时钟外，我们还打开了 AFIO 的时钟，
  GPIO_EXTILineConfig(EXIT_IN_GPIO_PortSource,EXIT_IN_GPIO_PinSource);
// GPIO_EXTILineConfig 函数用来指定中断/事件线的输入源，它实际是设定外部中断配
// 置寄存器的 AFIO_EXTICRx 值，该函数接收两个参数，第一个参数指定 GPIO 端口源，第
// 二个参数为选择对应 GPIO 引脚源编号。

//  EXTI初始化配置的变量
  EXTI_InitStruct.EXTI_Line = EXIT_IN_EXTI_Line;
  EXTI_InitStruct.EXTI_Mode = EXIT_IN_EXTI_Mode;
  EXTI_InitStruct.EXTI_Trigger = EXIT_IN_EXTI_Trigger;
  EXTI_InitStruct.EXTI_LineCmd = ENABLE;

  EXTI_Init(&EXTI_InitStruct);
  fn_NVIC_Config();
//  调用 NVIC_Configuration函数完成对按键 1、按键 2 优先级配置并使能中断通道
}

第三步 3-配置NVIC寄存器，初始化NVIC_InitTypeDef 对优先级进行设置

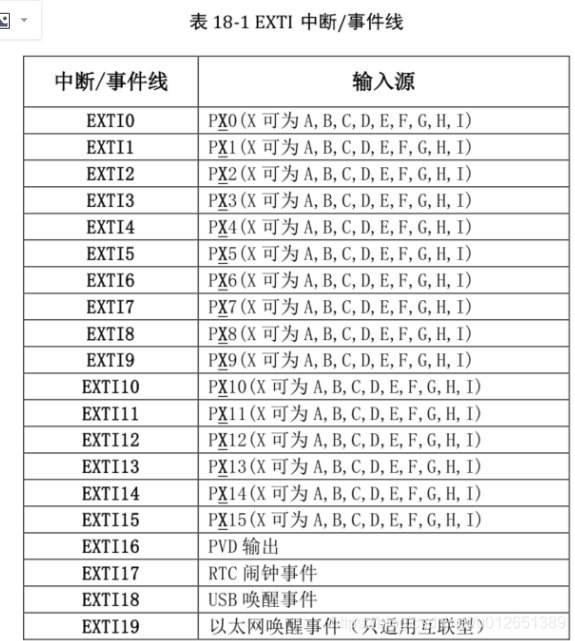

注意中断源 比如PA_0 PA_5

EXTI0_IRQn                  = 6,      /*!< EXTI Line0 Interrupt                                 */
  EXTI1_IRQn                  = 7,      /*!< EXTI Line1 Interrupt                                 */
  EXTI2_IRQn                  = 8,      /*!< EXTI Line2 Interrupt                                 */
  EXTI3_IRQn                  = 9,      /*!< EXTI Line3 Interrupt                                 */
  EXTI4_IRQn                  = 10,     /*!< EXTI Line4 Interrupt                                 */
  EXTI9_5_IRQn                = 23,     /*!< External Line[9:5] Interrupts                        */
  EXTI15_10_IRQn              = 40,     /*!< External Line[15:10] Interrupts                       */

static fn_NVIC_Config(void){
//  调用 NVIC_Configuration函数完成对按键 1、按键 2 优先级配置并使能中断通道
  NVIC_InitTypeDef  NVIC_InitStruct;
  NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);

  NVIC_InitStruct.NVIC_IRQChannel =  EXTI0_IRQn;
  NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority  = 1;     //先比较抢占优先级
  NVIC_InitStruct.NVIC_IRQChannelSubPriority = 1;             //先比较抢子先级
  NVIC_InitStruct.NVIC_IRQChannelCmd = ENABLE;
  NVIC_Init(&NVIC_InitStruct);
}

第四步 4-编写中断服务函数

void EXTI0_IRQHandler(void){
//  EXTI_GetITStatus 函数用来获取 EXTI 的中断标志位状态，如果 EXTI 线有中断发生函
//数返回“SET”否则返回“RESET”。实际上，EXTI_GetITStatus 函数是通过读取
//EXTI_PR寄存器值来判断 EXTI线状态的。
  if(EXTI_GetITStatus(EXIT_IN_EXTI_Line)!= RESET){
    if(GPIO_ReadInputDataBit(KEY_IN_GPIO_Port, KEY_IN_GPIO_Pin)==1){
      fn_led_toggle(LED_OUT_GPIO_Port,LED_OUT_GPIO_Pin);
    }
  }
  EXTI_ClearITPendingBit(EXIT_IN_EXTI_Line); //清除中断标志位
}





理论部分：

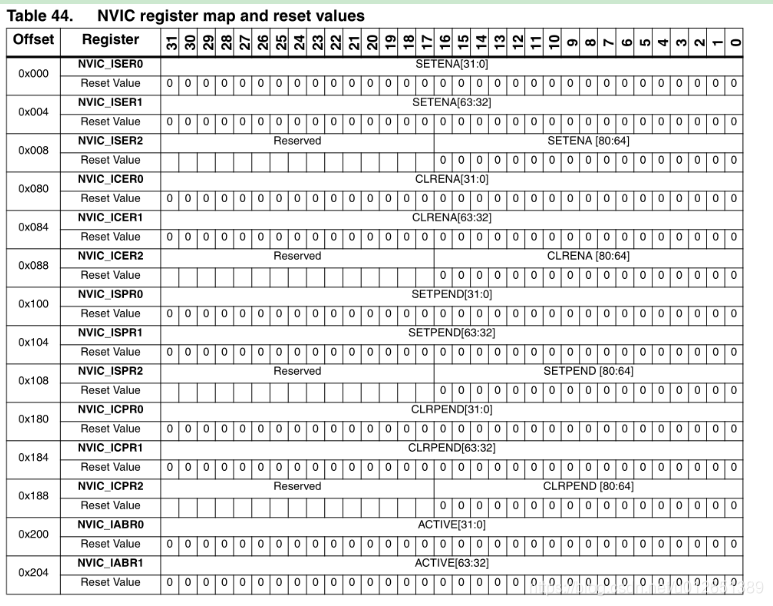

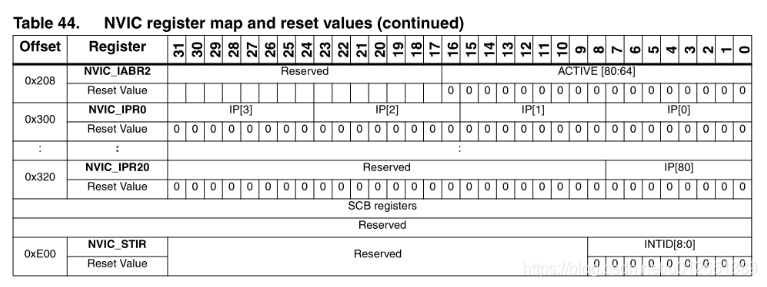

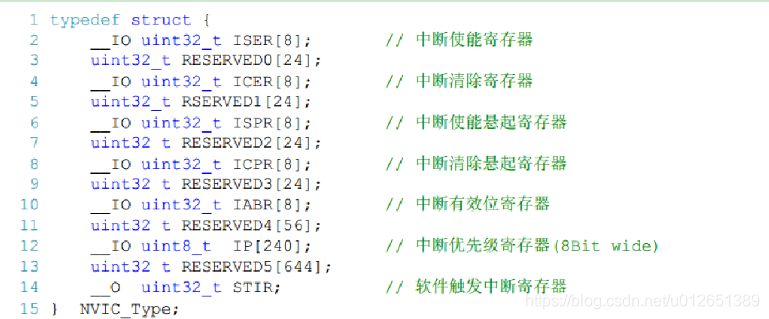

/** @addtogroup CMSIS_CM3_NVIC CMSIS CM3 NVIC
  memory mapped structure for Nested Vectored Interrupt Controller (NVIC)
  @{
 */
typedef struct
{
  __IO uint32_t ISER[8];                      /*!< Offset: 0x000  Interrupt Set Enable Register           */
       uint32_t RESERVED0[24];
  __IO uint32_t ICER[8];                      /*!< Offset: 0x080  Interrupt Clear Enable Register         */
       uint32_t RSERVED1[24];
  __IO uint32_t ISPR[8];                      /*!< Offset: 0x100  Interrupt Set Pending Register          */
       uint32_t RESERVED2[24];
  __IO uint32_t ICPR[8];                      /*!< Offset: 0x180  Interrupt Clear Pending Register        */
       uint32_t RESERVED3[24];
  __IO uint32_t IABR[8];                      /*!< Offset: 0x200  Interrupt Active bit Register           */
       uint32_t RESERVED4[56];
  __IO uint8_t  IP[240];                      /*!< Offset: 0x300  Interrupt Priority Register (8Bit wide) */
       uint32_t RESERVED5[644];
  __O  uint32_t STIR;                         /*!< Offset: 0xE00  Software Trigger Interrupt Register     */
}  NVIC_Type;
/*@}*/ /* end of group CMSIS_CM3_NVIC */



矢量中断控制器(NVIC)和它使用的寄存器。NVIC支持:最多81个中断(取决于STM32设备类型，参考数据表)，每个中断的可编程优先级为0-15。更高层次对应于一个较低的优先级,所以0级中断优先级最高的中断信号和脉冲检测动态重新安排中断的优先级值分组成集团的机会吧中断优先级和subpriority字段tail-chaining外部屏敝中断(敝中断)处理器自动堆栈状态异常进入和unstacks这个状态异常退出,没有指令的开销。这提供了低延迟的异常处理。

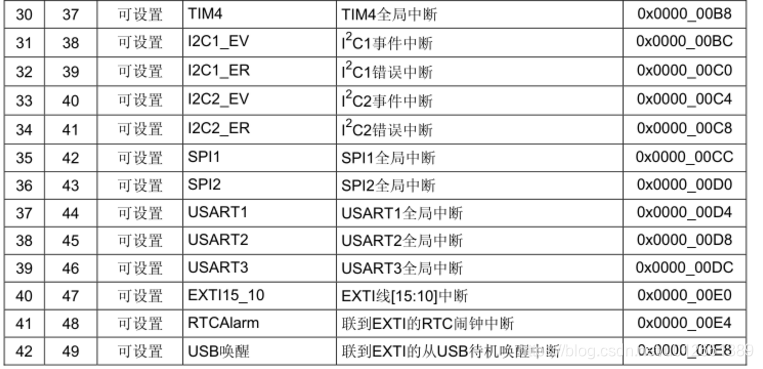

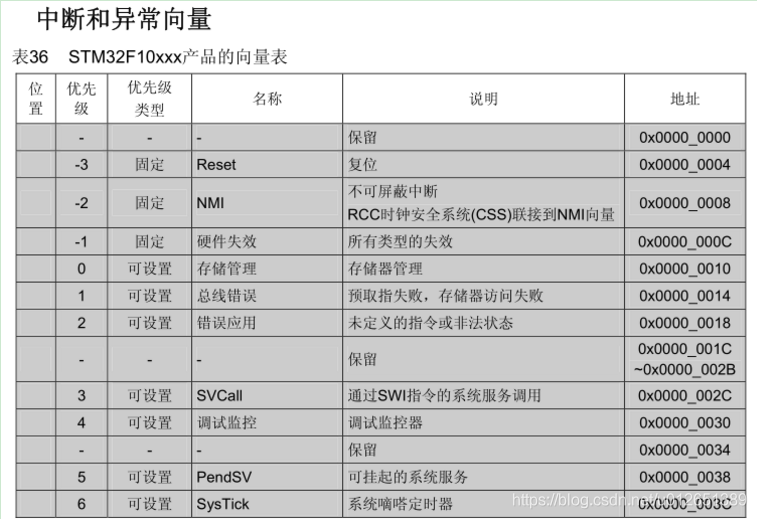

F103 在内核水平上搭载了一个异常响应系统， 支持为数众多的系统异常和外部中断。其中系统异常有 8 个

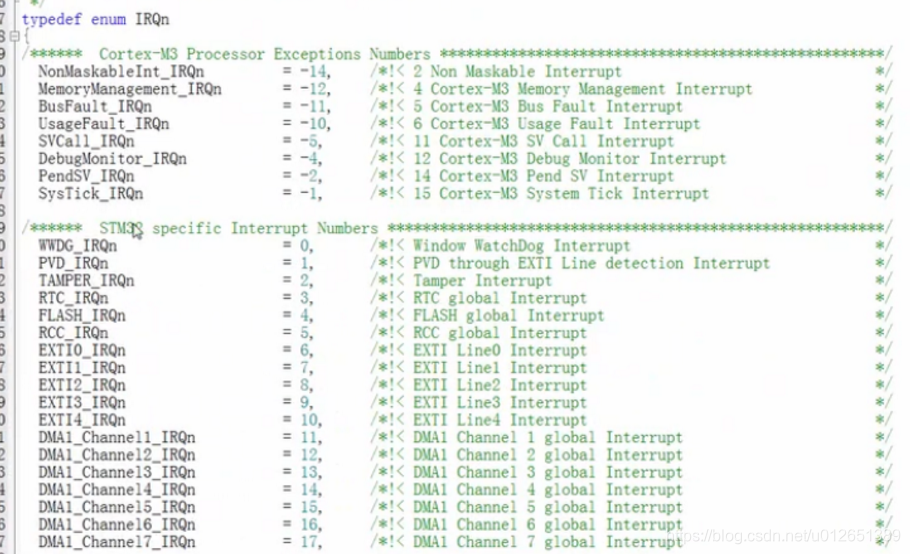

typedef enum IRQn
{
/******  Cortex-M3 Processor Exceptions Numbers ***************************************************/
  NonMaskableInt_IRQn         = -14,    /*!< 2 Non Maskable Interrupt                             */
  MemoryManagement_IRQn       = -12,    /*!< 4 Cortex-M3 Memory Management Interrupt              */
  BusFault_IRQn               = -11,    /*!< 5 Cortex-M3 Bus Fault Interrupt                      */
  UsageFault_IRQn             = -10,    /*!< 6 Cortex-M3 Usage Fault Interrupt                    */
  SVCall_IRQn                 = -5,     /*!< 11 Cortex-M3 SV Call Interrupt                       */
  DebugMonitor_IRQn           = -4,     /*!< 12 Cortex-M3 Debug Monitor Interrupt                 */
  PendSV_IRQn                 = -2,     /*!< 14 Cortex-M3 Pend SV Interrupt                       */
  SysTick_IRQn                = -1,     /*!< 15 Cortex-M3 System Tick Interrupt                   */

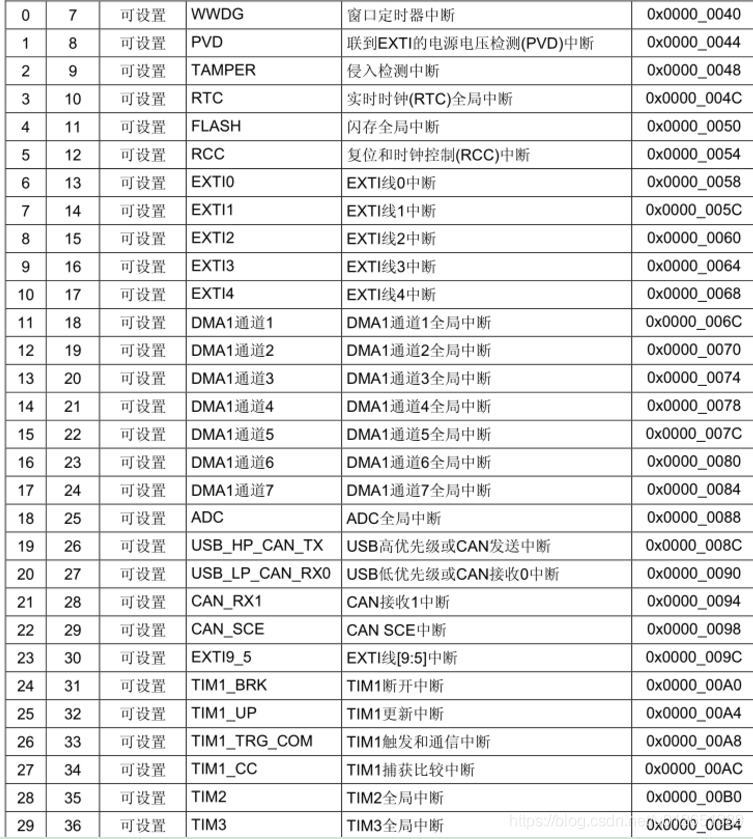

/******  STM32 specific Interrupt Numbers *********************************************************/
  WWDG_IRQn                   = 0,      /*!< Window WatchDog Interrupt                            */
  PVD_IRQn                    = 1,      /*!< PVD through EXTI Line detection Interrupt            */
  TAMPER_IRQn                 = 2,      /*!< Tamper Interrupt                                     */
  RTC_IRQn                    = 3,      /*!< RTC global Interrupt                                 */
  FLASH_IRQn                  = 4,      /*!< FLASH global Interrupt                               */
  RCC_IRQn                    = 5,      /*!< RCC global Interrupt                                 */
  EXTI0_IRQn                  = 6,      /*!< EXTI Line0 Interrupt                                 */
  EXTI1_IRQn                  = 7,      /*!< EXTI Line1 Interrupt                                 */
  EXTI2_IRQn                  = 8,      /*!< EXTI Line2 Interrupt                                 */
  EXTI3_IRQn                  = 9,      /*!< EXTI Line3 Interrupt                                 */
  EXTI4_IRQn                  = 10,     /*!< EXTI Line4 Interrupt                                 */
  DMA1_Channel1_IRQn          = 11,     /*!< DMA1 Channel 1 global Interrupt                      */
  DMA1_Channel2_IRQn          = 12,     /*!< DMA1 Channel 2 global Interrupt                      */
  DMA1_Channel3_IRQn          = 13,     /*!< DMA1 Channel 3 global Interrupt                      */
  DMA1_Channel4_IRQn          = 14,     /*!< DMA1 Channel 4 global Interrupt                      */
  DMA1_Channel5_IRQn          = 15,     /*!< DMA1 Channel 5 global Interrupt                      */
  DMA1_Channel6_IRQn          = 16,     /*!< DMA1 Channel 6 global Interrupt                      */
  DMA1_Channel7_IRQn          = 17,     /*!< DMA1 Channel 7 global Interrupt                      */

NVIC 简介:

NVIC 是嵌套向量中断控制器，控制着整个芯片中断相关的功能，它跟内核紧密耦合，是内核里面的一个外设。但是各个芯片厂商在设计芯片的时候会对 Cortex-M3 内核里面的 NVIC 进行裁剪，把不需要的部分去掉，所以说 STM32的 NVIC是 Cortex-M3 的 NVIC 的一个子集。

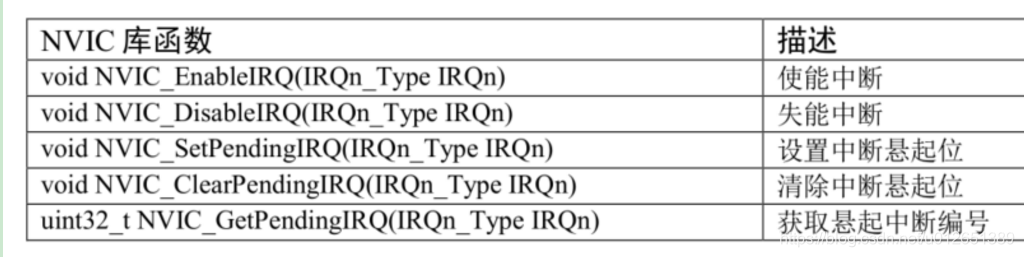

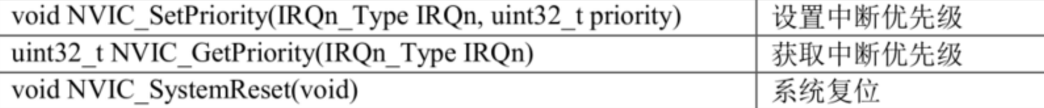

在 MISC.c 文件里面

二 ： 中断优先级的定义

只用了高四位

主从优先级

分组成抢占优先级和子优先级。如果有多个中断同时响应，抢占优先级高的就会 抢占 抢占优先级低的优先得到执行，如果抢占优先级相同，就比较子优先级。如果抢占优先级和子优先级都相同的话，就比较他们的硬件中断编号，编号越小，优先级越高。



最后对比中断的硬件优先级编号

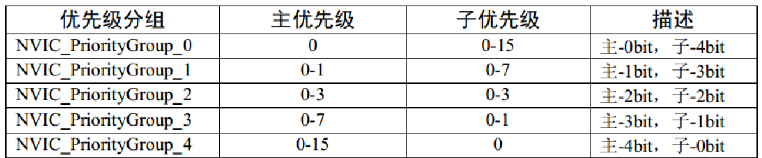

优先级分组

1 NVIC->IPRx

2 优先级的分组由内核外设 SCB 的应用程序中断及复位控制寄存器 AIRCR 的PRIGROUP[10:8]位决定




@code
 The table below gives the allowed values of the pre-emption priority and subpriority according
 to the Priority Grouping configuration performed by NVIC_PriorityGroupConfig function
  ============================================================================================================================
    NVIC_PriorityGroup   | NVIC_IRQChannelPreemptionPriority | NVIC_IRQChannelSubPriority  | Description
  ============================================================================================================================
   NVIC_PriorityGroup_0  |                0                  |            0-15             |   0 bits for pre-emption priority
                         |                                   |                             |   4 bits for subpriority
  ----------------------------------------------------------------------------------------------------------------------------
   NVIC_PriorityGroup_1  |                0-1                |            0-7              |   1 bits for pre-emption priority
                         |                                   |                             |   3 bits for subpriority
  ----------------------------------------------------------------------------------------------------------------------------
   NVIC_PriorityGroup_2  |                0-3                |            0-3              |   2 bits for pre-emption priority
                         |                                   |                             |   2 bits for subpriority
  ----------------------------------------------------------------------------------------------------------------------------
   NVIC_PriorityGroup_3  |                0-7                |            0-1              |   3 bits for pre-emption priority
                         |                                   |                             |   1 bits for subpriority
  ----------------------------------------------------------------------------------------------------------------------------
   NVIC_PriorityGroup_4  |                0-15               |            0                |   4 bits for pre-emption priority
                         |                                   |                             |   0 bits for subpriority
  ============================================================================================================================
@endcode

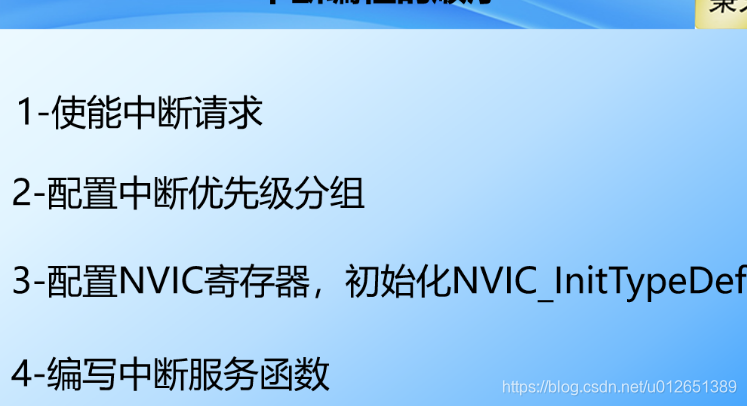

三 : 中断编程的顺序

所以 开中断要 中断 和 NVIC 使能大门一起决定。

代码一：进行分组

/**
  * @brief  Configures the priority grouping: pre-emption priority and subpriority.
  * @param  NVIC_PriorityGroup: specifies the priority grouping bits length.
  *   This parameter can be one of the following values:
  *     @arg NVIC_PriorityGroup_0: 0 bits for pre-emption priority
  *                                4 bits for subpriority
  *     @arg NVIC_PriorityGroup_1: 1 bits for pre-emption priority
  *                                3 bits for subpriority
  *     @arg NVIC_PriorityGroup_2: 2 bits for pre-emption priority
  *                                2 bits for subpriority
  *     @arg NVIC_PriorityGroup_3: 3 bits for pre-emption priority
  *                                1 bits for subpriority
  *     @arg NVIC_PriorityGroup_4: 4 bits for pre-emption priority
  *                                0 bits for subpriority
  * @retval None
  */
void NVIC_PriorityGroupConfig(uint32_t NVIC_PriorityGroup)
{
  /* Check the parameters */
  assert_param(IS_NVIC_PRIORITY_GROUP(NVIC_PriorityGroup));

  /* Set the PRIGROUP[10:8] bits according to NVIC_PriorityGroup value */
  SCB->AIRCR = AIRCR_VECTKEY_MASK | NVIC_PriorityGroup;
}

代码二：NVIC 中断源初始化

/**

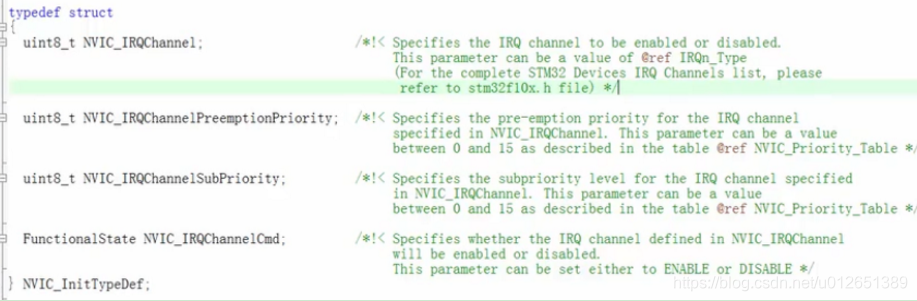

  * @brief  NVIC Init Structure definition
  */

typedef struct
{
  uint8_t NVIC_IRQChannel;                    /*!< Specifies the IRQ channel to be enabled or disabled.
                                                   This parameter can be a value of @ref IRQn_Type
                                                   (For the complete STM32 Devices IRQ Channels list, please
                                                    refer to stm32f10x.h file) */

  uint8_t NVIC_IRQChannelPreemptionPriority;  /*!< Specifies the pre-emption priority for the IRQ channel
                                                   specified in NVIC_IRQChannel. This parameter can be a value
                                                   between 0 and 15 as described in the table @ref NVIC_Priority_Table */

  uint8_t NVIC_IRQChannelSubPriority;         /*!< Specifies the subpriority level for the IRQ channel specified
                                                   in NVIC_IRQChannel. This parameter can be a value
                                                   between 0 and 15 as described in the table @ref NVIC_Priority_Table */

  FunctionalState NVIC_IRQChannelCmd;         /*!< Specifies whether the IRQ channel defined in NVIC_IRQChannel
                                                   will be enabled or disabled.
                                                   This parameter can be set either to ENABLE or DISABLE */
} NVIC_InitTypeDef;

/**
  * @}
  */

代码2 表1

/**
 * @brief STM32F10x Interrupt Number Definition, according to the selected device
 *        in @ref Library_configuration_section
 */
typedef enum IRQn
{
/******  Cortex-M3 Processor Exceptions Numbers ***************************************************/
  NonMaskableInt_IRQn         = -14,    /*!< 2 Non Maskable Interrupt                             */
  MemoryManagement_IRQn       = -12,    /*!< 4 Cortex-M3 Memory Management Interrupt              */
  BusFault_IRQn               = -11,    /*!< 5 Cortex-M3 Bus Fault Interrupt                      */
  UsageFault_IRQn             = -10,    /*!< 6 Cortex-M3 Usage Fault Interrupt                    */
  SVCall_IRQn                 = -5,     /*!< 11 Cortex-M3 SV Call Interrupt                       */
  DebugMonitor_IRQn           = -4,     /*!< 12 Cortex-M3 Debug Monitor Interrupt                 */
  PendSV_IRQn                 = -2,     /*!< 14 Cortex-M3 Pend SV Interrupt                       */
  SysTick_IRQn                = -1,     /*!< 15 Cortex-M3 System Tick Interrupt                   */

/******  STM32 specific Interrupt Numbers *********************************************************/
  WWDG_IRQn                   = 0,      /*!< Window WatchDog Interrupt                            */
  PVD_IRQn                    = 1,      /*!< PVD through EXTI Line detection Interrupt            */
  TAMPER_IRQn                 = 2,      /*!< Tamper Interrupt                                     */
  RTC_IRQn                    = 3,      /*!< RTC global Interrupt                                 */
  FLASH_IRQn                  = 4,      /*!< FLASH global Interrupt                               */
  RCC_IRQn                    = 5,      /*!< RCC global Interrupt                                 */
  EXTI0_IRQn                  = 6,      /*!< EXTI Line0 Interrupt                                 */
  EXTI1_IRQn                  = 7,      /*!< EXTI Line1 Interrupt                                 */
  EXTI2_IRQn                  = 8,      /*!< EXTI Line2 Interrupt                                 */
  EXTI3_IRQn                  = 9,      /*!< EXTI Line3 Interrupt                                 */
  EXTI4_IRQn                  = 10,     /*!< EXTI Line4 Interrupt                                 */
  DMA1_Channel1_IRQn          = 11,     /*!< DMA1 Channel 1 global Interrupt                      */
  DMA1_Channel2_IRQn          = 12,     /*!< DMA1 Channel 2 global Interrupt                      */
  DMA1_Channel3_IRQn          = 13,     /*!< DMA1 Channel 3 global Interrupt                      */
  DMA1_Channel4_IRQn          = 14,     /*!< DMA1 Channel 4 global Interrupt                      */
  DMA1_Channel5_IRQn          = 15,     /*!< DMA1 Channel 5 global Interrupt                      */
  DMA1_Channel6_IRQn          = 16,     /*!< DMA1 Channel 6 global Interrupt                      */
  DMA1_Channel7_IRQn          = 17,     /*!< DMA1 Channel 7 global Interrupt                      */

#ifdef STM32F10X_HD
  ADC1_2_IRQn                 = 18,     /*!< ADC1 and ADC2 global Interrupt                       */
  USB_HP_CAN1_TX_IRQn         = 19,     /*!< USB Device High Priority or CAN1 TX Interrupts       */
  USB_LP_CAN1_RX0_IRQn        = 20,     /*!< USB Device Low Priority or CAN1 RX0 Interrupts       */
  CAN1_RX1_IRQn               = 21,     /*!< CAN1 RX1 Interrupt                                   */
  CAN1_SCE_IRQn               = 22,     /*!< CAN1 SCE Interrupt                                   */
  EXTI9_5_IRQn                = 23,     /*!< External Line[9:5] Interrupts                        */
  TIM1_BRK_IRQn               = 24,     /*!< TIM1 Break Interrupt                                 */
  TIM1_UP_IRQn                = 25,     /*!< TIM1 Update Interrupt                                */
  TIM1_TRG_COM_IRQn           = 26,     /*!< TIM1 Trigger and Commutation Interrupt               */
  TIM1_CC_IRQn                = 27,     /*!< TIM1 Capture Compare Interrupt                       */
  TIM2_IRQn                   = 28,     /*!< TIM2 global Interrupt                                */
  TIM3_IRQn                   = 29,     /*!< TIM3 global Interrupt                                */
  TIM4_IRQn                   = 30,     /*!< TIM4 global Interrupt                                */
  I2C1_EV_IRQn                = 31,     /*!< I2C1 Event Interrupt                                 */
  I2C1_ER_IRQn                = 32,     /*!< I2C1 Error Interrupt                                 */
  I2C2_EV_IRQn                = 33,     /*!< I2C2 Event Interrupt                                 */
  I2C2_ER_IRQn                = 34,     /*!< I2C2 Error Interrupt                                 */
  SPI1_IRQn                   = 35,     /*!< SPI1 global Interrupt                                */
  SPI2_IRQn                   = 36,     /*!< SPI2 global Interrupt                                */
  USART1_IRQn                 = 37,     /*!< USART1 global Interrupt                              */
  USART2_IRQn                 = 38,     /*!< USART2 global Interrupt                              */
  USART3_IRQn                 = 39,     /*!< USART3 global Interrupt                              */
  EXTI15_10_IRQn              = 40,     /*!< External Line[15:10] Interrupts                      */
  RTCAlarm_IRQn               = 41,     /*!< RTC Alarm through EXTI Line Interrupt                */
  USBWakeUp_IRQn              = 42,     /*!< USB Device WakeUp from suspend through EXTI Line Interrupt */
  TIM8_BRK_IRQn               = 43,     /*!< TIM8 Break Interrupt                                 */
  TIM8_UP_IRQn                = 44,     /*!< TIM8 Update Interrupt                                */
  TIM8_TRG_COM_IRQn           = 45,     /*!< TIM8 Trigger and Commutation Interrupt               */
  TIM8_CC_IRQn                = 46,     /*!< TIM8 Capture Compare Interrupt                       */
  ADC3_IRQn                   = 47,     /*!< ADC3 global Interrupt                                */
  FSMC_IRQn                   = 48,     /*!< FSMC global Interrupt                                */
  SDIO_IRQn                   = 49,     /*!< SDIO global Interrupt                                */
  TIM5_IRQn                   = 50,     /*!< TIM5 global Interrupt                                */
  SPI3_IRQn                   = 51,     /*!< SPI3 global Interrupt                                */
  UART4_IRQn                  = 52,     /*!< UART4 global Interrupt                               */
  UART5_IRQn                  = 53,     /*!< UART5 global Interrupt                               */
  TIM6_IRQn                   = 54,     /*!< TIM6 global Interrupt                                */
  TIM7_IRQn                   = 55,     /*!< TIM7 global Interrupt                                */
  DMA2_Channel1_IRQn          = 56,     /*!< DMA2 Channel 1 global Interrupt                      */
  DMA2_Channel2_IRQn          = 57,     /*!< DMA2 Channel 2 global Interrupt                      */
  DMA2_Channel3_IRQn          = 58,     /*!< DMA2 Channel 3 global Interrupt                      */
  DMA2_Channel4_5_IRQn        = 59      /*!< DMA2 Channel 4 and Channel 5 global Interrupt        */
#endif /* STM32F10X_HD */

代码3：中断人口函数

__Vectors       DCD     __initial_sp               ; Top of Stack
                DCD     Reset_Handler              ; Reset Handler
                DCD     NMI_Handler                ; NMI Handler
                DCD     HardFault_Handler          ; Hard Fault Handler
                DCD     MemManage_Handler          ; MPU Fault Handler
                DCD     BusFault_Handler           ; Bus Fault Handler
                DCD     UsageFault_Handler         ; Usage Fault Handler
                DCD     0                          ; Reserved
                DCD     0                          ; Reserved
                DCD     0                          ; Reserved
                DCD     0                          ; Reserved
                DCD     SVC_Handler                ; SVCall Handler
                DCD     DebugMon_Handler           ; Debug Monitor Handler
                DCD     0                          ; Reserved
                DCD     PendSV_Handler             ; PendSV Handler
                DCD     SysTick_Handler            ; SysTick Handler

                ; External Interrupts
                DCD     WWDG_IRQHandler            ; Window Watchdog
                DCD     PVD_IRQHandler             ; PVD through EXTI Line detect
                DCD     TAMPER_IRQHandler          ; Tamper
                DCD     RTC_IRQHandler             ; RTC
                DCD     FLASH_IRQHandler           ; Flash
                DCD     RCC_IRQHandler             ; RCC
                DCD     EXTI0_IRQHandler           ; EXTI Line 0
                DCD     EXTI1_IRQHandler           ; EXTI Line 1
                DCD     EXTI2_IRQHandler           ; EXTI Line 2
                DCD     EXTI3_IRQHandler           ; EXTI Line 3
                DCD     EXTI4_IRQHandler           ; EXTI Line 4
                DCD     DMA1_Channel1_IRQHandler   ; DMA1 Channel 1
                DCD     DMA1_Channel2_IRQHandler   ; DMA1 Channel 2
                DCD     DMA1_Channel3_IRQHandler   ; DMA1 Channel 3
                DCD     DMA1_Channel4_IRQHandler   ; DMA1 Channel 4
                DCD     DMA1_Channel5_IRQHandler   ; DMA1 Channel 5
                DCD     DMA1_Channel6_IRQHandler   ; DMA1 Channel 6
                DCD     DMA1_Channel7_IRQHandler   ; DMA1 Channel 7
                DCD     ADC1_2_IRQHandler          ; ADC1 & ADC2
                DCD     USB_HP_CAN1_TX_IRQHandler  ; USB High Priority or CAN1 TX
                DCD     USB_LP_CAN1_RX0_IRQHandler ; USB Low  Priority or CAN1 RX0
                DCD     CAN1_RX1_IRQHandler        ; CAN1 RX1
                DCD     CAN1_SCE_IRQHandler        ; CAN1 SCE
                DCD     EXTI9_5_IRQHandler         ; EXTI Line 9..5
                DCD     TIM1_BRK_IRQHandler        ; TIM1 Break
                DCD     TIM1_UP_IRQHandler         ; TIM1 Update
                DCD     TIM1_TRG_COM_IRQHandler    ; TIM1 Trigger and Commutation
                DCD     TIM1_CC_IRQHandler         ; TIM1 Capture Compare
                DCD     TIM2_IRQHandler            ; TIM2
                DCD     TIM3_IRQHandler            ; TIM3
                DCD     TIM4_IRQHandler            ; TIM4
                DCD     I2C1_EV_IRQHandler         ; I2C1 Event
                DCD     I2C1_ER_IRQHandler         ; I2C1 Error
                DCD     I2C2_EV_IRQHandler         ; I2C2 Event
                DCD     I2C2_ER_IRQHandler         ; I2C2 Error
                DCD     SPI1_IRQHandler            ; SPI1
                DCD     SPI2_IRQHandler            ; SPI2
                DCD     USART1_IRQHandler          ; USART1
                DCD     USART2_IRQHandler          ; USART2
                DCD     USART3_IRQHandler          ; USART3
                DCD     EXTI15_10_IRQHandler       ; EXTI Line 15..10
                DCD     RTCAlarm_IRQHandler        ; RTC Alarm through EXTI Line
                DCD     USBWakeUp_IRQHandler       ; USB Wakeup from suspend
                DCD     TIM8_BRK_IRQHandler        ; TIM8 Break
                DCD     TIM8_UP_IRQHandler         ; TIM8 Update
                DCD     TIM8_TRG_COM_IRQHandler    ; TIM8 Trigger and Commutation
                DCD     TIM8_CC_IRQHandler         ; TIM8 Capture Compare
                DCD     ADC3_IRQHandler            ; ADC3
                DCD     FSMC_IRQHandler            ; FSMC
                DCD     SDIO_IRQHandler            ; SDIO
                DCD     TIM5_IRQHandler            ; TIM5
                DCD     SPI3_IRQHandler            ; SPI3
                DCD     UART4_IRQHandler           ; UART4
                DCD     UART5_IRQHandler           ; UART5
                DCD     TIM6_IRQHandler            ; TIM6
                DCD     TIM7_IRQHandler            ; TIM7
                DCD     DMA2_Channel1_IRQHandler   ; DMA2 Channel1
                DCD     DMA2_Channel2_IRQHandler   ; DMA2 Channel2
                DCD     DMA2_Channel3_IRQHandler   ; DMA2 Channel3
                DCD     DMA2_Channel4_5_IRQHandler ; DMA2 Channel4 & Channel5
__Vectors_End

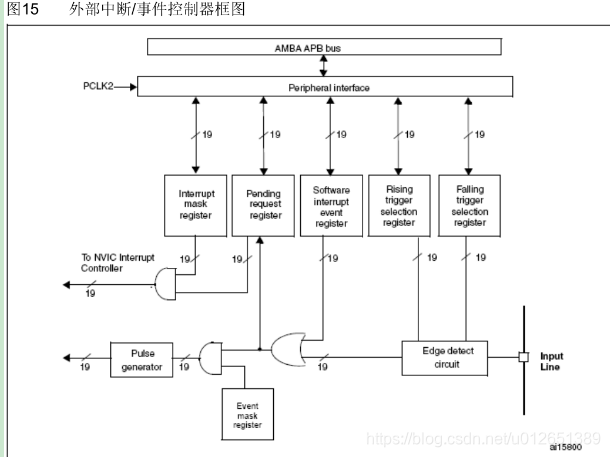

四： 中断GOIO 操作

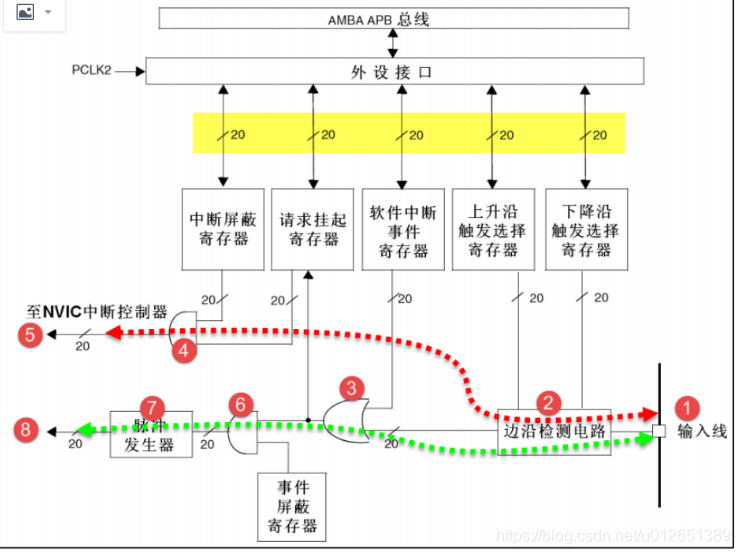

编号 1 是输入线，EXTI 控制器有 19 个中断/事件输入线，这些输入线可以通过寄存器设置为任意一个 GPIO，也可以是一些外设的事件，这部分内容我们将在后面专门讲解。输入线一般是存在电平变化的信号。



编号 2 是一个边沿检测电路，它会根据上升沿触发选择寄存器(EXTI_RTSR)和下降沿触发选择寄存器(EXTI_FTSR)对应位的设置来控制信号触发。边沿检测电路以输入线作为信号输入端，如果检测到有边沿跳变就输出有效信号 1 给编号 3 电路，否则输出无效信号0。而 EXTI_RTSR 和 EXTI_FTSR 两个寄存器可以控制器需要检测哪些类型的电平跳变过程，可以是只有上升沿触发、只有下降沿触发或者上升沿和下降沿都触发。



编号 3 电路实际就是一个或门电路，它一个输入来自编号 2 电路，另外一个输入来自软件中断事件寄存器(EXTI_SWIER)。EXTI_SWIER 允许我们通过程序控制就可以启动中断/事件线，这在某些地方非常有用。我们知道或门的作用就是有 1 就为 1，所以这两个输入随便一个有有效信号 1就可以输出 1给编号 4 和编号 6 电路。



编号 4 电路是一个与门电路，它一个输入是编号 3 电路，另外一个输入来自中断屏蔽寄存器(EXTI_IMR)。与门电路要求输入都为 1 才输出 1，导致的结果是如果 EXTI_IMR 设置为 0 时，那不管编号 3电路的输出信号是 1 还是 0，最终编号 4 电路输出的信号都为 0；如果 EXTI_IMR 设置为 1 时，最终编号 4 电路输出的信号才由编号 3 电路的输出信号决定，这样我们可以简单的控制 EXTI_IMR 来实现是否产生中断的目的。编号 4 电路输出的信号

会被保存到挂起寄存器(EXTI_PR)内，如果确定编号 4 电路输出为 1 就会把 EXTI_PR 对应位置 1。



编号 5 是将 EXTI_PR 寄存器内容输出到 NVIC 内，从而实现系统中断事件控制。接下来我们来看看绿色虚线指示的电路流程。它是一个产生事件的线路，最终输出一个脉冲信号。产生事件线路是在编号 3 电路之后与中断线路有所不同，之前电路都是共用的。



编号6 电路是一个与门，它一个输入来自编号 3 电路，另外一个输入来自事件屏蔽寄存器(EXTI_EMR)。如果 EXTI_EMR 设置为 0 时，那不管编号 3 电路的输出信号是 1 还是 0，最终编号 6 电路输出的信号都为 0；如果 EXTI_EMR 设置为 1 时，最终编号 6 电路输出的信号才由编号 3 电路的输出信号决定，这样我们可以简单的控制 EXTI_EMR 来实现是否产生事件的目的。



编号 7 是一个脉冲发生器电路，当它的输入端，即编号 6 电路的输出端，是一个有效信号 1 时就会产生一个脉冲；如果输入端是无效信号就不会输出脉冲。



编号 8 是一个脉冲信号，就是产生事件的线路最终的产物，这个脉冲信号可以给其他外设电路使用，比如定时器 TIM、模拟数字转换器 ADC 等等，这样的脉冲信号一般用来触发 TIM 或者 ADC 开始转换。



产生中断线路目的是把输入信号输入到 NVIC，进一步会运行中断服务函数，实现功能，这样是软件级的。而产生事件线路目的就是传输一个脉冲信号给其他外设使用，并且是电路级别的信号传输，属于硬件级的。另外，EXTI是在 APB2总线上的，在编程时候需要注意到这点。



GPIO 中断 事件源

中断初始化函数：

typedef struct
{
  uint32_t EXTI_Line;               /*!< Specifies the EXTI lines to be enabled or disabled.
                                         This parameter can be any combination of @ref EXTI_Lines */
  EXTIMode_TypeDef EXTI_Mode;       /*!< Specifies the mode for the EXTI lines.
                                         This parameter can be a value of @ref EXTIMode_TypeDef */
  EXTITrigger_TypeDef EXTI_Trigger; /*!< Specifies the trigger signal active edge for the EXTI lines.
                                         This parameter can be a value of @ref EXTIMode_TypeDef */
  FunctionalState EXTI_LineCmd;     /*!< Specifies the new state of the selected EXTI lines.
                                         This parameter can be set either to ENABLE or DISABLE */
}EXTI_InitTypeDef;

编程要点

1) 初始化用来产生中断的 GPIO；

/**
  * @brief  Selects the GPIO pin used as EXTI Line.
  * @param  GPIO_PortSource: selects the GPIO port to be used as source for EXTI lines.
  *   This parameter can be GPIO_PortSourceGPIOx where x can be (A..G).
  * @param  GPIO_PinSource: specifies the EXTI line to be configured.
  *   This parameter can be GPIO_PinSourcex where x can be (0..15).
  * @retval None
  */
void GPIO_EXTILineConfig(uint8_t GPIO_PortSource, uint8_t GPIO_PinSource)
{
  uint32_t tmp = 0x00;
  /* Check the parameters */
  assert_param(IS_GPIO_EXTI_PORT_SOURCE(GPIO_PortSource));
  assert_param(IS_GPIO_PIN_SOURCE(GPIO_PinSource));

  tmp = ((uint32_t)0x0F) << (0x04 * (GPIO_PinSource & (uint8_t)0x03));
  AFIO->EXTICR[GPIO_PinSource >> 0x02] &= ~tmp;
  AFIO->EXTICR[GPIO_PinSource >> 0x02] |= (((uint32_t)GPIO_PortSource) << (0x04 * (GPIO_PinSource & (uint8_t)0x03)));
}

2) 初始化 EXTI；

/**
  * @brief  EXTI Init Structure definition
  */

typedef struct
{
  uint32_t EXTI_Line;               /*!< Specifies the EXTI lines to be enabled or disabled.
                                         This parameter can be any combination of @ref EXTI_Lines */

  EXTIMode_TypeDef EXTI_Mode;       /*!< Specifies the mode for the EXTI lines.
                                         This parameter can be a value of @ref EXTIMode_TypeDef */

  EXTITrigger_TypeDef EXTI_Trigger; /*!< Specifies the trigger signal active edge for the EXTI lines.
                                         This parameter can be a value of @ref EXTIMode_TypeDef */

  FunctionalState EXTI_LineCmd;     /*!< Specifies the new state of the selected EXTI lines.
                                         This parameter can be set either to ENABLE or DISABLE */
}EXTI_InitTypeDef;

1) EXTI_Line：EXTI中断/事件线选择，可选 EXTI0至 EXTI19，可参考表 18-1选择。

2) EXTI_Mode：EXTI 模式选择，可选为产生中断(EXTI_Mode_Interrupt)或者产生事件(EXTI_Mode_Event)。

3) EXTI_Trigger：EXTI 边沿触发事件，可选上升沿触发(EXTI_Trigger_Rising)、下降 沿 触 发 ( EXTI_Trigger_Falling) 或 者 上 升 沿 和 下 降 沿 都 触 发( EXTI_Trigger_Rising_Falling)。

4) EXTI_LineCmd：控制是否使能 EXTI 线，可选使能 EXTI 线(ENABLE)或禁用(DISABLE)。



3) 配置 NVIC；

/**
  * @brief  Configures the priority grouping: pre-emption priority and subpriority.
  * @param  NVIC_PriorityGroup: specifies the priority grouping bits length.
  *   This parameter can be one of the following values:
  *     @arg NVIC_PriorityGroup_0: 0 bits for pre-emption priority
  *                                4 bits for subpriority
  *     @arg NVIC_PriorityGroup_1: 1 bits for pre-emption priority
  *                                3 bits for subpriority
  *     @arg NVIC_PriorityGroup_2: 2 bits for pre-emption priority
  *                                2 bits for subpriority
  *     @arg NVIC_PriorityGroup_3: 3 bits for pre-emption priority
  *                                1 bits for subpriority
  *     @arg NVIC_PriorityGroup_4: 4 bits for pre-emption priority
  *                                0 bits for subpriority
  * @retval None
  */
misc.h

/**
  * @brief  NVIC Init Structure definition
  */

typedef struct
{
  uint8_t NVIC_IRQChannel;                    /*!< Specifies the IRQ channel to be enabled or disabled.
                                                   This parameter can be a value of @ref IRQn_Type
                                                   (For the complete STM32 Devices IRQ Channels list, please
                                                    refer to stm32f10x.h file) */

  uint8_t NVIC_IRQChannelPreemptionPriority;  /*!< Specifies the pre-emption priority for the IRQ channel
                                                   specified in NVIC_IRQChannel. This parameter can be a value
                                                   between 0 and 15 as described in the table @ref NVIC_Priority_Table */

  uint8_t NVIC_IRQChannelSubPriority;         /*!< Specifies the subpriority level for the IRQ channel specified
                                                   in NVIC_IRQChannel. This parameter can be a value
                                                   between 0 and 15 as described in the table @ref NVIC_Priority_Table */

  FunctionalState NVIC_IRQChannelCmd;         /*!< Specifies whether the IRQ channel defined in NVIC_IRQChannel
                                                   will be enabled or disabled.
                                                   This parameter can be set either to ENABLE or DISABLE */
} NVIC_InitTypeDef;
stm32f10x.h

/**
 * @brief STM32F10x Interrupt Number Definition, according to the selected device
 *        in @ref Library_configuration_section
 */
typedef enum IRQn
{
/******  Cortex-M3 Processor Exceptions Numbers ***************************************************/
  NonMaskableInt_IRQn         = -14,    /*!< 2 Non Maskable Interrupt                             */
  MemoryManagement_IRQn       = -12,    /*!< 4 Cortex-M3 Memory Management Interrupt              */
  BusFault_IRQn               = -11,    /*!< 5 Cortex-M3 Bus Fault Interrupt                      */
  UsageFault_IRQn             = -10,    /*!< 6 Cortex-M3 Usage Fault Interrupt                    */
  SVCall_IRQn                 = -5,     /*!< 11 Cortex-M3 SV Call Interrupt                       */
  DebugMonitor_IRQn           = -4,     /*!< 12 Cortex-M3 Debug Monitor Interrupt                 */
  PendSV_IRQn                 = -2,     /*!< 14 Cortex-M3 Pend SV Interrupt                       */
  SysTick_IRQn                = -1,     /*!< 15 Cortex-M3 System Tick Interrupt                   */

/******  STM32 specific Interrupt Numbers *********************************************************/
  WWDG_IRQn                   = 0,      /*!< Window WatchDog Interrupt                            */
  PVD_IRQn                    = 1,      /*!< PVD through EXTI Line detection Interrupt            */
  TAMPER_IRQn                 = 2,      /*!< Tamper Interrupt                                     */
  RTC_IRQn                    = 3,      /*!< RTC global Interrupt                                 */
  FLASH_IRQn                  = 4,      /*!< FLASH global Interrupt                               */
  RCC_IRQn                    = 5,      /*!< RCC global Interrupt                                 */
  EXTI0_IRQn                  = 6,      /*!< EXTI Line0 Interrupt                                 */
  EXTI1_IRQn                  = 7,      /*!< EXTI Line1 Interrupt                                 */
  EXTI2_IRQn                  = 8,      /*!< EXTI Line2 Interrupt                                 */
  EXTI3_IRQn                  = 9,      /*!< EXTI Line3 Interrupt                                 */
  EXTI4_IRQn                  = 10,     /*!< EXTI Line4 Interrupt                                 */
  DMA1_Channel1_IRQn          = 11,     /*!< DMA1 Channel 1 global Interrupt                      */
  DMA1_Channel2_IRQn          = 12,     /*!< DMA1 Channel 2 global Interrupt                      */
  DMA1_Channel3_IRQn          = 13,     /*!< DMA1 Channel 3 global Interrupt                      */
  DMA1_Channel4_IRQn          = 14,     /*!< DMA1 Channel 4 global Interrupt                      */
  DMA1_Channel5_IRQn          = 15,     /*!< DMA1 Channel 5 global Interrupt                      */
  DMA1_Channel6_IRQn          = 16,     /*!< DMA1 Channel 6 global Interrupt                      */
  DMA1_Channel7_IRQn          = 17,     /*!< DMA1 Channel 7 global Interrupt                      */



EXTI9_5_IRQn                = 23,     /*!< External Line[9:5] Interrupts                        */
EXTI15_10_IRQn              = 40,     /*!< External Line[15:10] Interrupts                      */
/**
  * @brief  Initializes the NVIC peripheral according to the specified
  *         parameters in the NVIC_InitStruct.
  * @param  NVIC_InitStruct: pointer to a NVIC_InitTypeDef structure that contains
  *         the configuration information for the specified NVIC peripheral.
  * @retval None
  */
void NVIC_Init(NVIC_InitTypeDef* NVIC_InitStruct)
{
  uint32_t tmppriority = 0x00, tmppre = 0x00, tmpsub = 0x0F;

  /* Check the parameters */
  assert_param(IS_FUNCTIONAL_STATE(NVIC_InitStruct->NVIC_IRQChannelCmd));
  assert_param(IS_NVIC_PREEMPTION_PRIORITY(NVIC_InitStruct->NVIC_IRQChannelPreemptionPriority));
  assert_param(IS_NVIC_SUB_PRIORITY(NVIC_InitStruct->NVIC_IRQChannelSubPriority));

  if (NVIC_InitStruct->NVIC_IRQChannelCmd != DISABLE)
  {
    /* Compute the Corresponding IRQ Priority --------------------------------*/
    tmppriority = (0x700 - ((SCB->AIRCR) & (uint32_t)0x700))>> 0x08;
    tmppre = (0x4 - tmppriority);
    tmpsub = tmpsub >> tmppriority;

    tmppriority = (uint32_t)NVIC_InitStruct->NVIC_IRQChannelPreemptionPriority << tmppre;
    tmppriority |=  NVIC_InitStruct->NVIC_IRQChannelSubPriority & tmpsub;
    tmppriority = tmppriority << 0x04;

    NVIC->IP[NVIC_InitStruct->NVIC_IRQChannel] = tmppriority;

    /* Enable the Selected IRQ Channels --------------------------------------*/
    NVIC->ISER[NVIC_InitStruct->NVIC_IRQChannel >> 0x05] =
      (uint32_t)0x01 << (NVIC_InitStruct->NVIC_IRQChannel & (uint8_t)0x1F);
  }
  else
  {
    /* Disable the Selected IRQ Channels -------------------------------------*/
    NVIC->ICER[NVIC_InitStruct->NVIC_IRQChannel >> 0x05] =
      (uint32_t)0x01 << (NVIC_InitStruct->NVIC_IRQChannel & (uint8_t)0x1F);
  }
}

4) 编写中断服务函数；

void EXTI0_IRQHandler(void){
//  EXTI_GetITStatus 函数用来获取 EXTI 的中断标志位状态，如果 EXTI 线有中断发生函
//数返回“SET”否则返回“RESET”。实际上，EXTI_GetITStatus 函数是通过读取
//EXTI_PR寄存器值来判断 EXTI线状态的。
  if(EXTI_GetITStatus(EXIT_IN_EXTI_Line)!= RESET){
    if(GPIO_ReadInputDataBit(KEY_IN_GPIO_Port, KEY_IN_GPIO_Pin)==1){
      fn_led_toggle(LED_OUT_GPIO_Port,LED_OUT_GPIO_Pin);
    }
  }
  EXTI_ClearITPendingBit(EXIT_IN_EXTI_Line);
}



-==-=-==-=-=-=-=-=-=-=-=-=-=-=-=-==-=-=-=-=-=-=====-=-==-===-=====-=-==-========-=-==-========-=-==-========-=-==-==



STM32F103ZET6基于标准库实现CAN回环测试和中断接收
liuxu324的博客
07-22 422
在野火STM32F103ZET6开发板上基于标准库实现了CAN回环测试，并通过PCAN客户端工具和串口打印的方式，分别验证了CAN数据发送成功和CAN数据中断接收成功。
STM32F103ZET6基于HAL库实现CAN回环测试和中断接收
最新发布
liuxu324的博客
06-23 482
在野火STM32F103ZET6开发板上基于HAL库实现了CAN回环测试，并通过PCAN客户端工具和串口打印的方式，分别验证了CAN数据发送成功和CAN数据中断接收成功。
STM32硬件中断收发I2C数据
04-17
stm32使用硬件中断读写i2c设备，给出详细代码，实际使用ok
.STM32F103硬件I2C从机中断接收数据
CJX_ZFJ的博客
08-18 974
【代码】.STM32F103硬件I2C从机中断接收数据。
浅谈 STM32 硬件I2C的使用 (中断方式 无DMA 无最高优先级)
老瓦的笔记本
06-24 4395
作者：小吖的杂物屋 转自：http://racede.me/talk_about_stm32_i2c_peripheral.html 引子 STM32的硬件I2C很多人都对它望而却步。因为很多电工都说，STM32 硬件 I2C有BUG、不稳定、死机等等……最后都使用GPIO模拟I2C。 的确，模拟I2C好用。但是在我看来在一个72M的Cortex-M3的MCU上这样做非常
STM32 EXT for GPIO
weixin_39305628的博客
12-07 529
STM32 EXT for GPIO
STM32之EXIT控制
Holmes_G的博客
04-08 2750
1、什么是中断？1.1、查询机制 系统的查询机制有两种，第一种是软件轮询，利用CPU软件查询，浪费CPU时间，实时性不高。第二种就是中断，CPU内部中断控制器带软件查询，实时性高但是不够灵活。 中断是一种硬件查询机制，当某一件事情一旦发生必须执行，且我们不知道何时发生的时候，我们可以把这个事件配置为中断模式。1.2、常用名词定义 CPU在正常情况下运行的程序称为现行程序；向CPU提出申请中断...
11 _STM32f103 中断 以及 EXT 源码.zip
02-17
这个压缩包文件"11_STM32f103 中断 以及 EXT 源码.zip"很显然是与STM32F103中断系统及其外部中断EXT相关的源代码资源。 在STM32F103中，中断系统是其处理实时事件和快速响应外部输入的关键特性。中断允许处理器在...
STM32F103的EXIT外部中断的基本使用
06-01
总结来说，STM32F103的EXTI外部中断基本使用涉及到GPIO配置、EXTI线设置、中断处理程序的定义与注册以及中断的使能。掌握这些步骤，开发者就能够灵活地利用STM32的中断功能，实现对硬件环境的高效监控和响应。
STM32F103ZET6外部中断
weixin_30599769的博客
06-09 953
1、EXTI功能 　　外部中断/事件控制器EXTI管理了STM32的20个中断/事件线。 　　EXTI的功能框图如下： 　　在功能框图中，可以看到很多在信号线上打了一个斜杠并标注“20”的字样，这是表示在STM32内部类似的信号线路有20个，也就是EXTI的20个中断/事件线。 　　EXTI可以分为两大部分功能： 　　产生中断：如功能图中的红色线。 　　产生事件：如功能图...
STM32——关于EXTI讲解及标准库应用（基础篇）
Xa_L
06-02 3097
STM32的中断包括EXTI外部中断、TIM定时器、ADC模数转换器、USART串口，SPI通信、I2C通信等一系列的外设。
STM32f103学习笔记（3.1）——外部中断EXTI
qq_42697289的博客
02-16 2440
对于互联型产品，外部中断/事件控制器由20个产生事件/中断请求的边沿检测器组成，外部中断EXTI：External interrupt/event controller外部中断事件控制器
STM32作为I2C从机中断接收和从模式中断应答数据总结
热门推荐
qq_28643619的博客
06-03 1万+
之前在项目中用到了STM32F103的i2c功能，大致功能是两个单片机进行i2c通信，而且通信模式是主问从答模式。这里我研究了一下STM32F103硬件i2c作为从机中断接收主设备请求，然后从设备在主设备发送读信号时中断发送回应的功能。 在网上找了很多资料，都说STM32F103的i2c硬件有瑕疵，具体有啥瑕疵我也不太清楚，只是大部分例程都是用IO模拟I2C。我这里使用的是硬件i2c，由于手上有...
STM32笔记——EXTI外部中断
ssssshhbh的博客
03-07 1450
STM32——EXTI外部中断
stm32f103的硬件IIC探究总结了下
weixin_39081050的博客
12-29 3500
从入门STM32就听说硬件IIC为了规避NXP的专利啥啥的设计的很难用，然后又说有BUG，就一直用的软件模拟的IIC，但是总是delay看了不顺眼，就想试试硬件iic到底有哪些问题； 通过一顿操作，调通了，不过网上说速率高就会出问题，然后被中断打断会出问题，会锁死在等event里等等，这里附上我的程序； 首先是初始化配置： 在main里面开了时钟然后调用 void moduleI2cInit(void) { GPIO_InitTypeDef GPIO_InitStructure; I2C_InitT
STM32F103外部中断重要知识点记录
qq_42979673的博客
03-29 1365
STM32外部中断知识点记录： STM32中断分组： STM32 的每一个GPIO都能配置成一个外部中断触发源。STM32 通过根据引脚的序号不同将众多中断触发源分成不同的组，比如：PA0~PG0为第一组，那么依此类推，我们能得出一共有16 组，STM32 规定，每一组中同时只能有一个中断触发源工作，那么，最多工作的也就是16个外部中断。STM32F103 的中断控制器支持 19 个外部中断/事件请求。每个中断设有状态位，每个中断/事件都有独立的触发和屏蔽设置。STM32F103 的19 个外部中断为： 线
STM32-中断优先级管理NVIC
m0_62722416的博客
08-08 853
参考资料：1、正点原子探索者STM32f407开发板-《STM32f407开发指南-库函数版本》-4.5小节；2、STM32F4xx 官方参考资料《STM32F4xx中文参考手册》-第十章。
学习KEA之中断系统
大橙员
06-19 1217
这篇 学习KEA之周期中断定时器PIT 已经使用了定时中断，本篇将归纳一下中断系统的操作。 SKEAZN642.h: typedef enum IRQn { /* Core interrupts */ NonMaskableInt_IRQn = -14, /**< Non Maskable Interrupt */ HardFault_IRQn = -13, /**< Cortex-M0
STM32F103硬件IIC对MPR121的初始化
u010095412的博客
03-04 1539
关于MPR121，论坛可用的资料太少，大量的都是要花C币下载的资源。作为菜鸟，搞来搞去主要就是初始化配置棘手，原因是这芯片可配置的寄存器实在太多了。根据官方技术文档及网页搜索一些信息得出以下初始化函数，实测采用3mm亚克力板稳定可用。
智林开发板STM32F103系列固件库3.5版本中断应用
根据提供的文件信息，本知识点主要围绕“智林开发版Z32R_stm32f10103RBT6_固件库3.5中断”进行展开，重点在于STM32F103RCT6微控制器使用固件库版本3.5实现外部中断功能，以及如何通过中断控制LED灯的闪烁和控制喇叭...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
