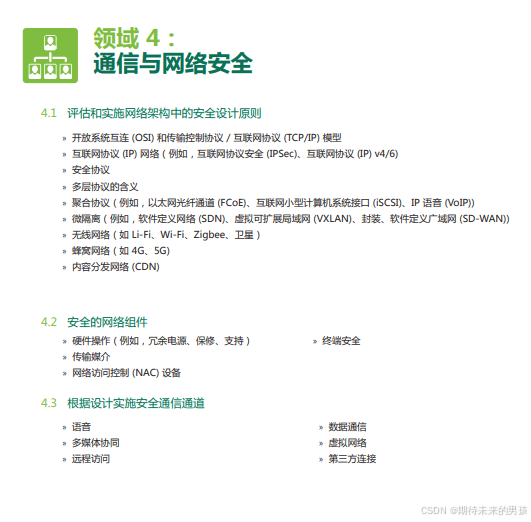

CBK4通信与网络安全

1.网络架构原则

​ 通信是数据在系统之间的电子传输，协议是归档计算机在网络上如何通信的一组规则。

2.开放系统互连参考模型

OSI模型

• 应用层 协议：SMTP/HTTP/LPD/FTP/TELNET/TFTP
• 表示层 数据表示处理，并不考虑数据的含义，而只关心数据的格式和语法，协议：ASCII/JPG/PNG等
• 会话层 会话层协议控制应用程序到应用程序的通信，传输层协议控制计算机到计算机的通信
  • 协议  :结构化查询语言（SQL）、网络基本输入输出系统（NetBIOS)、远程过程调用（RPC）、密码身份验证协议（PAP）、点对点隧道协议（PPTP）、会话层协议提供进程之间的通信通道、工作模式：单工模式/半双工模式/全双工模式、
• 传输层提供了端对端数据传输服务，并且在两台通信计算机之间建立了一个逻辑连接
  • 协议：传输控制协议（TCP） 用户数据报协议（UDP） 序列包交互（SPX） 安全套接字层（SSL）
• 网络层
  • 协议：网际协议（IP） 网际控制消息协议（ICMP） 互联网组管理协议（IGMP） 路由信息协议（RIP） 开放最短路径优先协议（OSPF） 网际数据包交换（IPX） 边际网关协议（BGP）
• 数据链路层
  • 协议：地址解析协议（ARP）和逆向地址解析协议（RARP）点对点协议（PPP）
  • 串行线路网际协议（SLIP）ATM/L2TP/FDDI/以太网（802.3）和令牌环（802.5）、无线以太网（802.11）
  • 逻辑链路控制层（LLC）：负责控制数据流和检测错误，紧靠网络层
  • 介质访问控制层（MAC）：紧靠物理层
• 物理层：控制同步/数据传送速率/线路噪声/介质访问
• 设备类型与OSI层：路由器--网络层、网桥和开关--数据链路层、中继器--物理层
• 多层协议
  • 分布式网络协议3（DNP3），用于SCADA系统的通信协议 控制器区域网络总线

3.TCP/IP模型

• TCP：面向连接的协议 UDP：无连接协议
  • ​ TCP握手中典型DoS：SYN flood ，最有效的缓解技术：SYN缓存
    ​ TCP会话劫持：TCP序列号预测，接管TCP连接
  • ​ 通用端口：0~1023 注册端口：1024~49151 动态端口：49152~65535
  • ​ 应用层（数据/消息）—传输层（分片/数据报文 segment/datagram）—网络层（数据包/分组）—数据链路层（帧）
• IP
  • ​ 提供寻址和路由功能，IPv4 32位,IPV6 128位 mac 48位
  • ​ 虚拟专用网络（VPN）提供网络层保护，MACSee提供数据链路层保护

4 传输介质

​ 数据传输方式
​ 数字信号：二进制值表示电脉冲，远距离传输更可靠。
​ 模拟信号：振幅和频率度量

​ 传输控制机制
​ 同步：通过由时钟脉冲启动的时间序列来同步数据传输。
​ 异步：使用开始和停止位进行通信。

​ 传输通道
​ 基带：使用整个通信通道进行传输，一次只允许传输一个信号。
​ 宽带：将一个通信通道分为若干不同且独立的通道，运载多个信号。

 线缆

​ 带宽指采用的最高频率范围，数据吞吐速率值是实际通过线缆的数据流。

​ 同轴电缆，用作传输无限射频信号，比双绞线抗电磁干扰。
​ 双绞线，便宜，容易使用，最不安全的网络互联线缆
​ 光缆，传输速率高，信号传送更远，更安全，价格昂贵

​ 布线问题：噪声、衰减、串扰、线缆的阻燃率

5.无线网络

无线通信技术：信号频率越高，信号运载的数据越多，传输距离越短。CSMA/CA（冲突避免）技术。

扩频类型：通过在大量频率上扩散数据来实现数据传输。

调频扩频（FHSS）、直接序列扩频（DSSS）、

正交频分多路复用（OFDM）

IEEE标准 802.11

802.11b    2.4GHz频率，使用DSSS，数据传输率最高可达11Mbps
802.11g    2.4GHz频率，使用，54Mbps
802.11a    5Ghz，使用OFDM，54Mbps (美国使用，其他国家不一定用)->802.11h （满足欧洲无限规则的要求）
802.11n    5GHz，100Mbps
802.11ac   5Ghz，1.3Gbps，向下兼容以上协议
802.15.4   2.4GHz，ZigBee协议基于802.11.4标准，250kbps，128位对称密钥加密
蓝牙无线技术  802.15的一部分，传输速率1-3Mbps，工作范围为1-100米，2.4GHz工作，蓝牙劫
持（Bluejacking）是使用蓝牙技术的设备容易遭到的一种攻击，攻击者向一台支持蓝牙的设备主动发
送一条信息。 应对是设置为无法发现模式。

IEEE标准 802.11i

​ WPA TKIP WPA2 使用AES算法和CBC-MAC

WEP协议使用RC4算法，流对称密码，被认为是不安全的。
两种身份验证方式：开放系统身份验证（OSA）和共享密钥身份验证(SKA)。
OSA只需要无线设备的SSID值，SKA明文传输，容易被嗅探。
三个主要缺陷：应用静态加密密钥、初始化向量使用效率低、缺乏数据包完整性保证。
存在的问题包括：身份验证不完整，静态WEP密钥能够被攻击轻易截获，ICV重复使用且不能提供必要的随机性，缺乏数据完整性。

IEEE标准802.1X

基于端口的网络访问控制协议

卫星
移动无线通信：1G(FDMA)、2G(TDMA)、3G(CDMA)、4G(OFDM)

6 网络基础

网络拓扑

• 环形拓扑：链路组合闭合回路
  总线型拓扑：线型和树型，一根线缆跨越整个网络，线缆成为单点故障。
  星型拓扑：所有节点连接到一台集中式设备，每个节点到设备都有专用链路。
  网状型拓扑：每个节点都与其他节点相连，提供冗余。


介质访问技术

• 介质共享
  令牌传递：只有拥有令牌的计算机才能将数据帧放在网线上，被令牌环和FDDI技术采用。
  载波监听： CSMA/CD和CSMA/CA
  轮询：主设备询问每个设备
  以太网使用CSMA/CD、令牌环和FDDI使用令牌、wi-fi使用CSMA/CA、大型主机介质访问技术使用轮询

传输方法

单播：一对一
多播：一对多
广播：一对所有

7.网络协议和服务

• 地址解析协议（ARP）：ARP表中毒、RARP和BOOTP用于(无盘工作站)
• 动态主机配置协议（DHCP）：基于UDP的协议，DHCP snooping 窥探
• 网际控制消息协议（ICMP）:ping/tracetroute
• 攻击：数据包插入ICMP进行通信
• 简单网络管理协议（SNMP）:SNMP v1 v2明文嗅探 v3 加密、只读 public、读写 private，端口（161和162）
• ​ 域名服务（DNS）：​ 域传送同步主从DNS服务器信息、​ 缓解DNS威胁、​ 毒害DNS缓存表、HOSTS文件操纵、​
• DNSSEC（DNS Security）：应用PKI和数字签名，验证消息来源。
  • ​ 防止HOSTS文件入侵最有效技术：实施一个主机型IDS
  • ​ 域名注册问题。域抢占和恶意抢注
• 电子邮件服务:​ 简单邮件传输协议(SMTP）​ 邮局协议（POP）/互联网消息访问协议（IMAP）
  • ​ 电子邮件伪装，使用发件人策略框架（SPF）
• ​ 网络地址转换（NAT）:​ 透明的路由选择和地址转化，隐藏内部地址
• ​ 基本类型:​ 静态映射​ 动态映射​ 端口地址转换（PAT）
• ​ 路由协议:​ 动态路由和静态路由
  ​

8.网络组件

• ​中继器：工作在物理层，中继和放大电信号，转发冲突和广播信；​ 集线器是一种多端口的中继器
• 网桥：​ 工作在数据链路层，根据MAC地址过滤数据帧；​ 隔离冲突域，不能隔离广播域，考虑广播风暴问题
• 路由：​ 工作在网络层，根据IP地址过滤数据包;​ 分割冲突域和广播域
• 交换机:​ 工作在数据链路层;​ 交换机所有端口各单独有一个冲突域，默认都在同一个广播域里，通过划分vlan可以划分不同广播域;​ vlan跳跃攻击
• 网关
  ​ 应用层，翻译不同网络之间使用的不同协议
  ​ 电子邮件网关/语音和介质网关​
• 专用交换机（PBX）：用户公司所有的专用电话交换机
• ​ 防火墙:​ 用于限制从另一个网络对特定网络的访问
  • ​ 防火墙类型:​
    • 包过滤防火墙：第一代防火墙，性能高/速度快、​ 状态检测防火墙：跟踪记录通讯会话、​ 代理防火墙：检查出入口流量，电路级代理（会话层，socks）和应用层代理​
    • 动态包过滤防火墙：允许任何类型的流量流出，并只允许相应流量流入、​ 内核代理防火墙：第五代防火墙，基于代理的防火墙、​ 下一代防火墙：采用了基于特征的IPS引擎，云引擎

第一代：包过滤

 第二代：代理：电路代理和应用代理

第三代：状态检测 第四代：动态包过滤

• ​ 防火墙的架构：双宿防火墙、被屏蔽主机（在路由器后面）、被屏蔽子网（两个物理防火墙创建了一个DMZ区）
• ​ 代理服务器
  ​ 转发代理、开放代理、匿名代理、和反向代理（负载均衡）
• ​ 蜜罐（honeypot）​ 用于试图引诱攻击者
• ​ 统一威胁管理（UTM）​ 在单一网络设备上提供多个功能，整体上识别网络安全状况
• ​ 内容分发网络（CDN）​ 内容优化，抵御DDoS攻击
• ​ 软件定义网络（SDN）​ 集中设备的配置和控制
• NAC 网络准入
• 虚拟网络

9.内联网与外联网

​ 基于web的技术

10. 城域网（MAN）

• ​ 用于将LAN连接到LAN，将LAN连接到WAN/互联网和其他电信电缆网
• SONET 同步光纤网

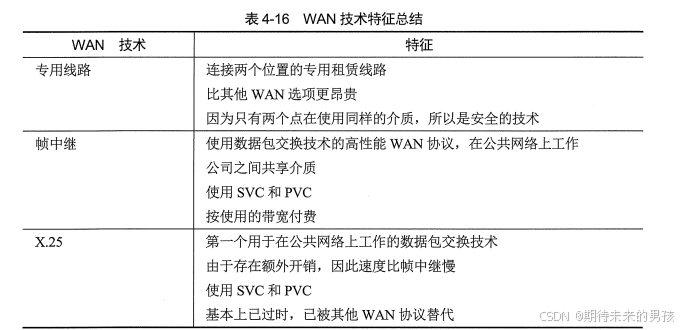

11 广域网（WAN）

• 专用链路：两个目标之间建立单条链路，价格昂贵
• 帧中继：工作在数据链路层，数据包交换技术 X.25：使用载波交换的交换技术，用户费用基于所使用的带宽，数据包交换技术。

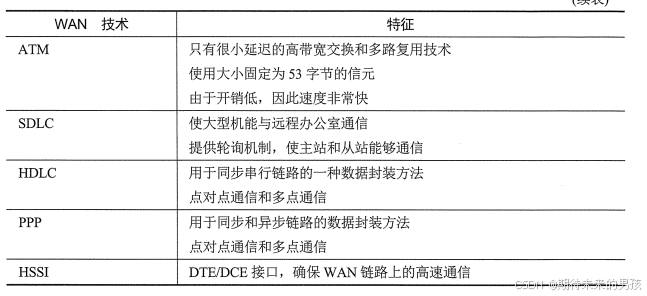

• 异步传输模式（ATM）:信元交换方法，第一种提供真正QoS的协议
• 电路交换：面向连接的虚拟链路，通常运载面向语音的数据。
• 数据包交换：数据包可沿许多不同的动态路径到达同一个目的地，通常运载面向数据的数据。
• 同步数据链路控制（SDLC）：提供轮询介质访问技术
• 高级数据链路控制（HDLC）：面向位的链路层协议
• 点对点协议（PPP）：为点对点连接进行装帧和封装的数据链路协议
• 高速串行接口（HSSI）：将多路复用器和路由器联系到高速通信服务的接口

12 通信信道

MAT多路访问技术

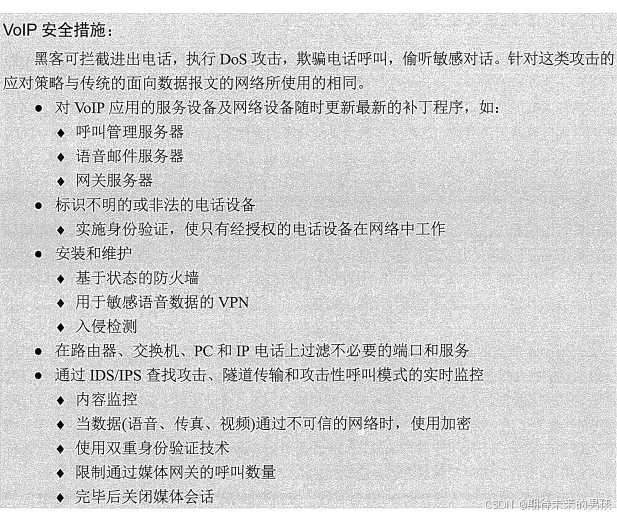

H.323:处理多媒体通信服务

SIP回话初始协议：电话

13.远程连接

拨号连接：调制解调器连接互联网，战争拨号。模拟信号
综合业务数字网（ISDN）：数字信号 BRI2个信道B数据传输D控制  PRI 23个B1个D
数字用户线路（DSL）：24小时在线
线缆调制解调器：共享相同的介质，网络嗅探。

虚拟专用网（VPN）：​

点对点隧道协议（PPTP）：使用通用路由封装和TCP来封装PPP数据包，并通过IP网络延伸PPP连接。
PPP有效载荷用 Miscrosoft的点对单加密（MPPE）进行加密，MPPE使用了对称算法RC4，容易被破
解。用于系统与系统通信，不能用于支持多个用户同时连接的网关到网关的连接。在数据链路层工作，
只能通过ip网络传输。
第二层隧道协议（L2TP）：PPTP和Cisco的第二层转发（L2F）协议的功能结合在一起，能在多种网络
中传输。不提供任何加密功能。
互联网协议安全(IPSec):工作在网络层，用于保护IP流量，常用与网关之间的连接，能同时处理多个
vpn连接。只支持ip网络。隧道模式保护数据包的有效载荷和首部信息，传输模式只保护有效载荷。
身份验证首部（AH），提供数据完整性、数据源验证和免受重放攻击的保护。
封装安全有效载荷（ESP），提供机密性，数据源验证和数据完整性。
互联网安全连接和密钥管理协议（ISAKMP）：提供安全连接创建和密钥交换的框架。
互联网密钥交换（IKE），提供验证的密钥材料和ISAKMP一起使用。
传输层安全VPN（TLS）：工作在会话层，主要用于保护http流量，提供细粒化的访问控制和配置。

身份验证协议：

密码身份验证协议（PAP）：最不安全的身份验证方法之一，以明文形式发生凭证，容易被网络嗅探者
截获，不推荐使用。
挑战握手身份验证协议（CHAP）：不发生密码，采用挑战/响应机制进行身份验证，不易遭受中间人攻击。
可扩展身份验证协议（EAP）：身份验证框架，可以与各种技术和协议一起使用。
EAP-TLS，客户端和服务器彼此使用数字证书进行身份验证
EAP-TTLS，服务器必须使用数字证书来验证客户端的身份。客户端可以使用其他方式来验证服务器。

​14.网络加密

• 链路加密
  • 发生在数据链路层和物理层，会加密沿某种特定通道传输的所有数据，如卫星链路、T3线路或电话线路。
  • 优点：所有的数据都被加密
  • 缺点：每一跳都要解密，存在很多脆弱点
• 端到端加密
  • 发生在应用层
  • 优点：数据加密字段比较灵活，每个用户可以选择特定配置
  • 缺点：数据包的头部/地址和路由信息未被加密 电子邮件加密标准
• 多用途互联网邮件扩展（MIME)/安全MIME(S/MIME)
  • 可靠加密（PGP），主要使用RSA公钥加密来实现密钥管理，使用IDEA对称密码完成加密。
• 互联网安全    HTTP/HTTPS
  • 安 全套接字层（SSL）工作在传输层，Netscape开发，最终版本SSL3.0
  • 传输层安全（TLS），目前版本TLS1.2，端到端加密技术
• 安全外壳（SSH）取代Telnet/FTP/rlogin/rexec/rsh,通过Diffie-Hellman交互会话密钥，
  • 这个会话密钥将在会话过程中加密和保护传送的数据。

​15. 网络攻击

拒绝服务攻击（DoS），本质是对安全三元组中的可用性进行破坏，导致服务或资源性能降低，或使合

法用户无法使用。

畸形数据包：最著名的死亡ping

洪泛攻击：SYN洪泛

分布式拒绝服务攻击（DDoS）

勒索软件 嗅探：对数据机密性的攻击

DNS劫持：基于主机、网络、服务器进行劫持

偷渡下载：路过时下载

知识点：
