海思AI开发NNIE 模型转换问题记录

问题1 pooling层尺寸不一致

pooling层输出尺寸的计算公式如下:

当不能整除（输入或卷积核为奇数）时，pytorch默认是floor，而caffe默认是ceil，因此会出现onnx2caffe转换后输出尺寸比pytorch大1的情况。

解决办法：Slice层切割pooling层的输出

• 如果训练端发现该问题，可以pytorch的pooling设置为ceil_mode=True

• 如果部署端发现该问题，不想重新修改模型retrain，则需要手动修改prototxt

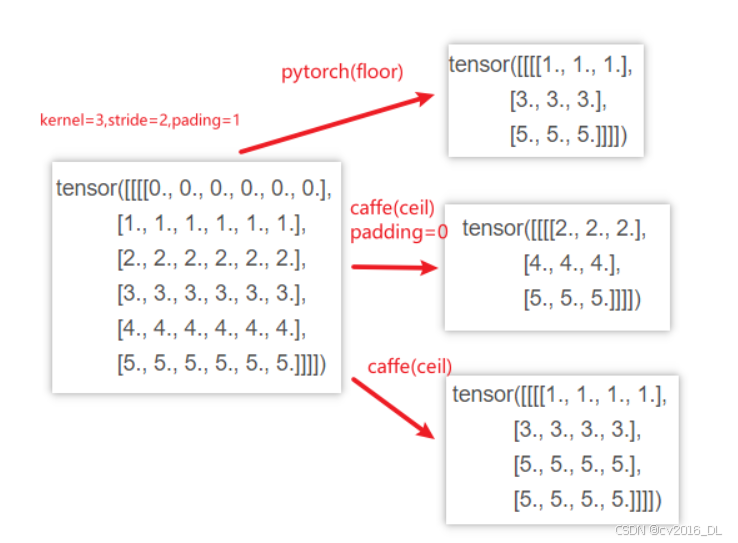

  • 首先，不能采用将padding置为0的方式，虽然能获得相同的size，但计算方式会发生变化，实测也是会出现掉点的。具体可以看下图；
  •

• 从上图可以看到，可以将caffe ceil模式输出的结果的最后一行和最后一列切掉，从而获得与pytorch相同的输出；
• 最后，其实也可以修改caffe端pooling层为floor模式，但在当前情景下，caffe只是作为中转，还要转换到nnie模型，可能还会出现不匹配的情况，故这里不适用。

• 代价：无效输出增多

  由于slice分割了pooling层的输出，故每次slice都会产生一个无用的tensor输出（最后一行/列），nnie每个模型seg的最大输出个数为16（hi_nnie.h中定义了#define SVP_NNIE_MAX_OUTPUT_NUM 16），故如果有些模型slice加的多，还得将这些无用输出合并成一个。

• 问题2 不支持relu6

• 解决办法：多个op组合进行替代

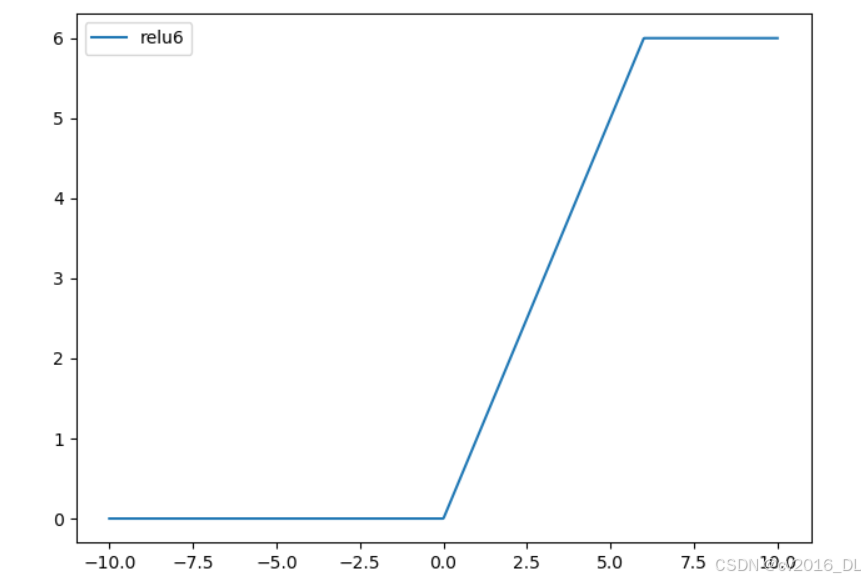

  relu6即在relu的基础上，将最大值钳制到6，图像如下：

•

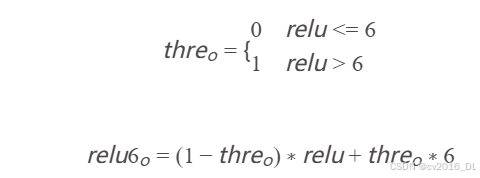

 caffe和nnie没有现成的op支持，如非用relu6不可，可以用几个caffe支持的op组合进行代替，公式如下：

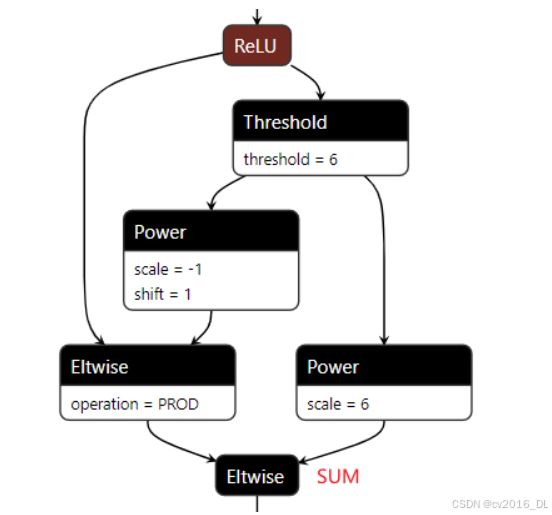

• 阈值判断用threshold，乘和偏置作可以用power，tensor相加的操作可以用eltwise，具体组合方式见下图
•

衍生问题：Power 层shift=1.0无法正常加1
