0.插件电容

带标志的为负极，不带标志的为正极

测量红笔接地黑笔测量

1.测供电电阻

主板通电

万用表 20V档位

黑笔接地红笔测量

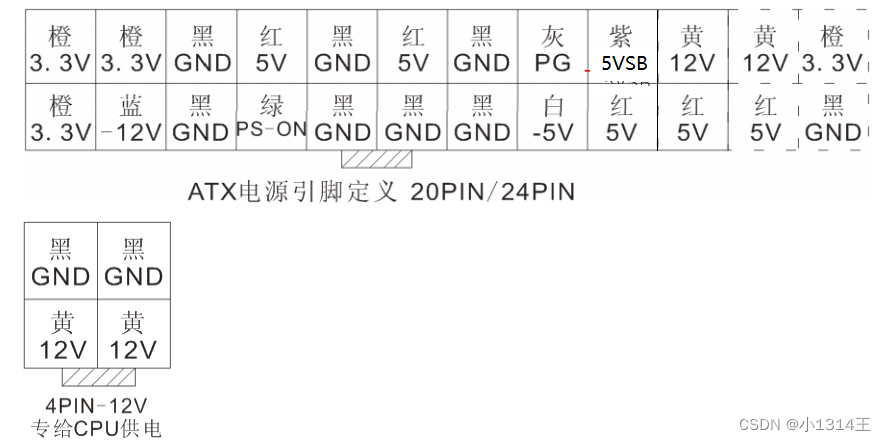

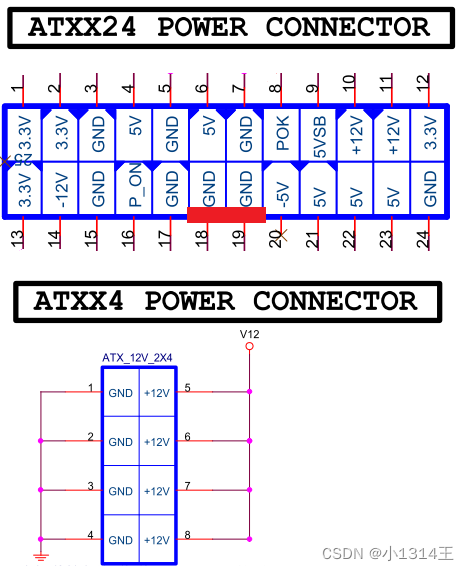

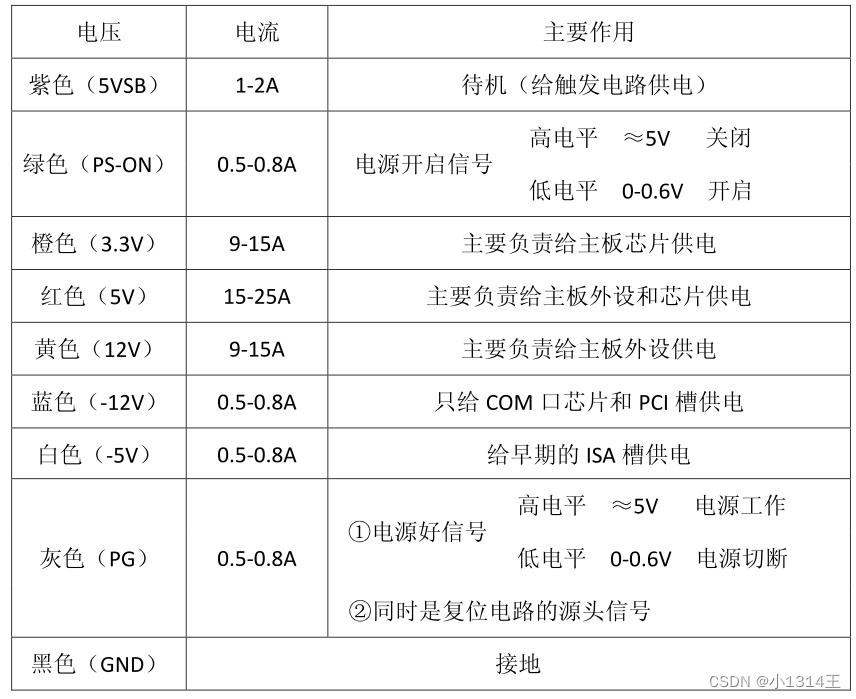

ATX电源测量

ATX电源接口对地阻值参考：

>>: 5VSB对地值400-700左右。

>>: PS_ON对地值400-600左右。

>>: 3.3V对地值30或300左右。

>>：5V对地值300左右。

>>: -12对地值无穷大。

>>: -5V对地无穷大。

>>: PG信号400-600左右。

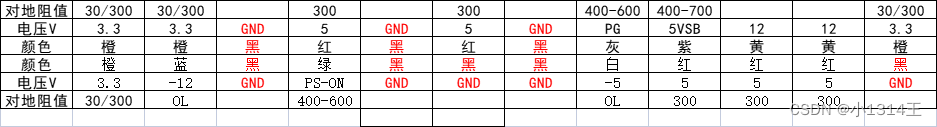

红笔接地黑笔测量对地阻值

对地阻值

30/300

300

400-600

400-700

30/300

电压V

3.3

GND

5VSB

3.3

颜色

橙

黑

红

黑

红

黑

灰

紫

黄

橙

颜色

橙

蓝

黑

绿

黑

白

红

黑

电压V

3.3

-12

GND

PS-ON

GND

-5

GND

对地阻值

30/300

400-600

300
