NX/UG二次开发—建模—关于创建单线汉字的三种思路

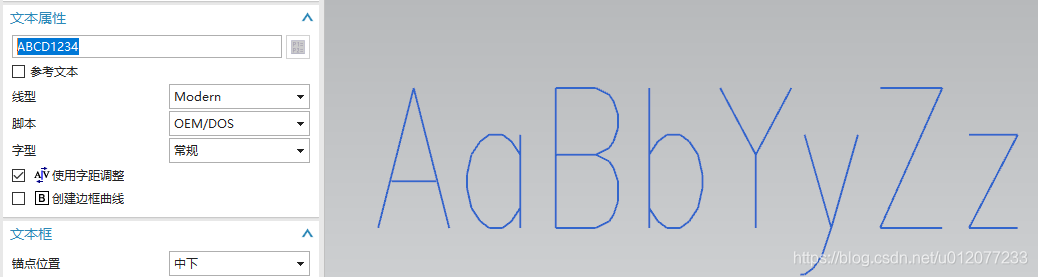

最近有人问我在NX里绘制单线汉字，简单操作了一下，发现在曲线文本命令中并不存在单线汉字，只能绘制单线字母(可以注意一下：下拉列表中都是系统字，不存在UG字体，为什么？)：

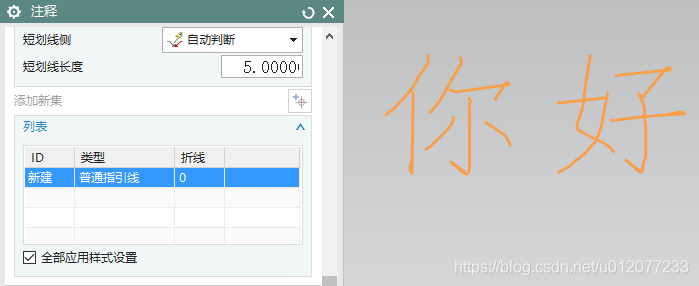

 1、通过制图模块可以创建单线字注释，然后导出CGM格式，在次导入，就变成单线字了。



2、通过这个思路，想到，CAD中存在很多单线字，是否可以直接在NX里绘制？

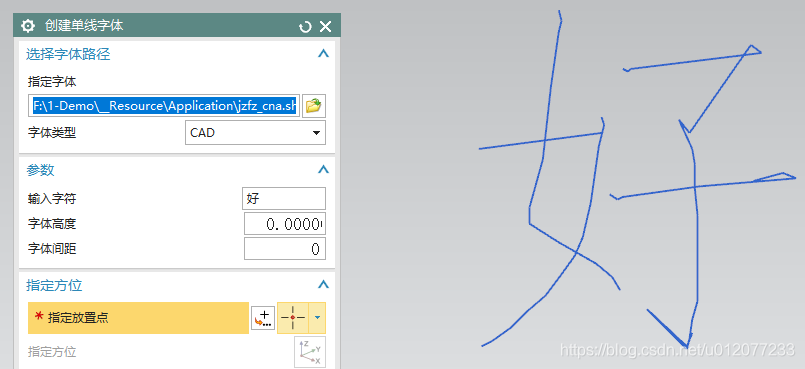

通过网上查找CAD字体格式为shx，解析论文也很多，通过读取文字形信息（即点位信息），然后在NX里绘制，效果如下（仿宋字体）：

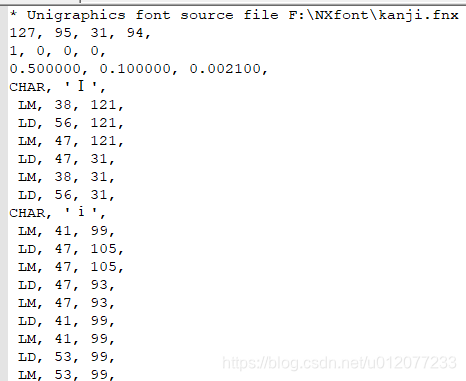

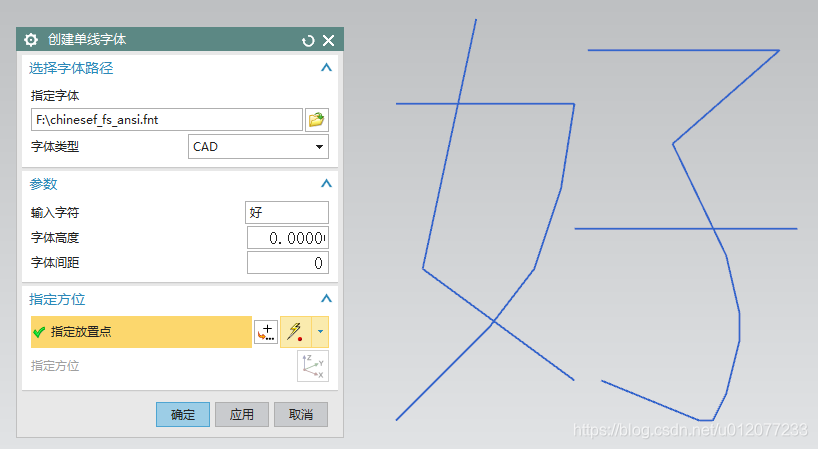

3、 既然CAD字体能实现这个思路，那NX字体也应该是可以的。在NX安装目录下..\Siemens\NX1872\UGII\ugfonts，找到NX自身字体。通过解析，最终只能解析数据结构，数据段内容怎么转成点位信息没成功。但通过*.fnx字体转换成中间文件.fnt文件，从中读取字符形信息，然后在NX中绘制（kanji字体）：





 以下为fnt文件下载链接：https://download.youkuaiyun.com/download/u012077233/20347647
