本文深入探讨了图像梯度的概念及其在边缘检测中的应用，包括方向导数、梯度计算、差分公式、卷积核及Sobel、Scharr算子的详细解析。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

复习图像梯度，发现有很多需要进一步理解的内容，重新整理一篇

方向导数和梯度
python实现
图像梯度的使用

方向导数和梯度

参考：

第七节方向导数与梯度

偏导数

数字图像的梯度概念(the gradient of the image)

Image gradient

首先介绍数学概念上的导数和梯度的概念，再引申到图像梯度上

方向导数

方向导数：函数在某一点沿某一方向的变换率

设函数 $z = f (x)$ 在点 $P (x)$ 的某一领域 $U (p)$ 内有定义，若极限

$\lim_{x \to x_{0}}=\frac{f(x)-f(x_{0})}{x-x_{0}}$

存在，则称函数 $f$ 在点 $x_{0}$ 处可导，并称该极限为函数 $f$ 在点 $x_{0}$ 处的一阶导数，记作 $f'(x_{0})$

对于二元函数 $z = f (x, y)$ 而言，在定义域内的点 $x_{0}, y_{0})$ ，固定 $y_{0}$ ，对 $x_{0}$ 增加增量 $\bigtriangleup x$ ，那么可得到函数 $z$ 对于 $x$ 方向的偏导数：

$\frac{\partial z}{\partial x}=\lim_{\bigtriangleup x \to 0}\frac{f(x_{0}+\bigtriangleup x, y_{0}))-f(x_{0}, y_{0})}{\bigtriangleup x}$

同样有对 $y$ 方向的偏导数：

$\frac{\partial z}{\partial y}=\lim_{\bigtriangleup y \to 0}\frac{f(x_{0}, y_{0}+\bigtriangleup y))-f(x_{0}, y_{0})}{\bigtriangleup y}$

对于图像而言，通常将它作为离散二维信号进行处理，所以使用有限差分计算导数

对 $x$ 方向的偏导数：

$\frac{\partial z}{\partial x}=f(x_{0}+1,y_{0})-f(x_{0},y_{0})$

对 $y$ 方向的偏导数：

$\frac{\partial z}{\partial y}=f(x_{0},y_{0}+1)-f(x_{0},y_{0})$

有限差分

参考：

有3种计算差分方式：

向前差分（forward difference）
- $\bigtriangleup f(x_{k})=f(x_{k+1})-f(x_{k})$ ， $\bigtriangleup$ 表示向前差分算子
向后差分（backward difference）
- $\bigtriangledown f(x_{k})=f(x_{k})-f(x_{k-1})$ ， $\bigtriangledown$ 表示向后差分算子
中心差分（central/centered difference）
- $\delta f(x_{k})=\frac{f(x_{k+1})-f(x_{k-1})}{2}$ ， $\delta$ 表示中心差分算子

梯度

数学梯度：是一个向量，由一组正交的方向导数组成，表示函数在该点处的方向导数沿着该方向取得最大值，即函数在该点处沿着该方向变化最快，变化最大。

设函数 $f (x, y)$ 在平面区域 $D$ 内有一阶连续偏导数，则对于每一个点 $(x,y)\in D$ ，都可得到一个向量

$grad(f)=[g_{x},g_{y}]^{T} =\begin{bmatrix} \frac{\partial f}{\partial x}\\ \frac{\partial f}{\partial y} \end{bmatrix} =\frac{\partial f}{\partial x}\vec{i}+\frac{\partial f}{\partial y}\vec{j}$

梯度的模：

$\left | grad(f) \right |=\sqrt{(\frac{\partial f}{\partial x})^{2}+(\frac{\partial f}{\partial y})^{2}}$

梯度方向：

$\theta =tan^{-1}(\frac{g_{y}}{g_{x}})$

对图像梯度而言，图像上亮度变化值大的地方（也就是图像边缘部分）表示有较大梯度值的地方

对 $y$ 轴方向求导：

$\frac{\partial f}{\partial y}=\begin{bmatrix} -1\\ +1 \end{bmatrix} \ast A =\frac{1}{2}\cdot \begin{bmatrix} -1\\ 0\\ +1 \end{bmatrix} \ast A$

对 $x$ 轴方向求导：

$\frac{\partial f}{\partial x}=\begin{bmatrix} -1 & +1 \end{bmatrix} \ast A =\frac{1}{2}\cdot \begin{bmatrix} -1 & 0 & +1 \end{bmatrix} \ast A$

`python`实现

参考：Python Numpy gradient源码解析

我实现了一个用差分公式计算的梯度函数image_gradient：

def image_gradient(f, **kwargs):
    """
    图像梯度求导
    :param f: 类数组
    :return: 数组或数组列表，dtype=np.double
    可选参数：axis - 空或整数或整数列表
    """
    f = np.asanyarray(f, dtype=np.double)
    N = f.ndim  # number of dimensions

    axes = kwargs.pop('axis', None)
    if axes is None:
        axes = tuple(range(N))
    else:
        axes = _nx.normalize_axis_tuple(axes, N)
    len_axes = len(axes)

    outvals = []

    # create slice objects --- initially all are [:, :, ..., :]
    slice1 = [slice(None)] * N
    slice2 = [slice(None)] * N
    slice3 = [slice(None)] * N
    slice4 = [slice(None)] * N

    otype = f.dtype

    for axis in axes:
        if f.shape[axis] < 2:
            raise ValueError(
                "Shape of array too small to calculate a numerical gradient, "
                "at least 2 elements are required.")
        # result allocation
        out = np.empty_like(f, dtype=otype)

        # Numerical differentiation: 2nd order interior
        slice1[axis] = slice(1, -1)
        slice2[axis] = slice(None, -2)
        slice3[axis] = slice(1, -1)
        slice4[axis] = slice(2, None)
        # 1D equivalent -- out[0] = (f[1] - f[-1]) / 2
        out[tuple(slice1)] = (f[tuple(slice4)] - f[tuple(slice2)]) / 2

        slice1[axis] = 0
        slice2[axis] = 1
        slice3[axis] = 0
        # 1D equivalent -- out[0] = (f[1] - f[0]) / (x[1] - x[0])
        out[tuple(slice1)] = (f[tuple(slice2)] - f[tuple(slice3)])

        slice1[axis] = -1
        slice2[axis] = -1
        slice3[axis] = -2
        # 1D equivalent -- out[-1] = (f[-1] - f[-2]) / (x[-1] - x[-2])
        out[tuple(slice1)] = (f[tuple(slice2)] - f[tuple(slice3)])

        outvals.append(out)

        # reset the slice object in this dimension to ":"
        slice1[axis] = slice(None)
        slice2[axis] = slice(None)
        slice3[axis] = slice(None)
        slice4[axis] = slice(None)

    if len_axes == 1:
        return outvals[0]
    else:
        return outvals

同样可以使用卷积实现计算图像梯度的功能，比如

对x求导的卷积核：

$\begin{bmatrix} 0 & 0 & 0\\ 1 & 0 & -1\\ 0 & 0 & 0 \end{bmatrix}$

对y求导的卷积核：

$\begin{bmatrix} 0 & 1 & 0\\ 0 & 0 & 0\\ 0 & -1 & 0 \end{bmatrix}$

注意：卷积操作有一个翻转卷积核的动作

使用scipy.signal库的convolve2d函数：

signal.convolve2d(img, kernel_x, boundary='symm', mode="same")

可选参数boundary用于边界填充模式，'symm'表示镜像模式
可选参数mode指定结果大小，'same'表示和输入数组大小一致

发现计算结果和自定义的函数一样

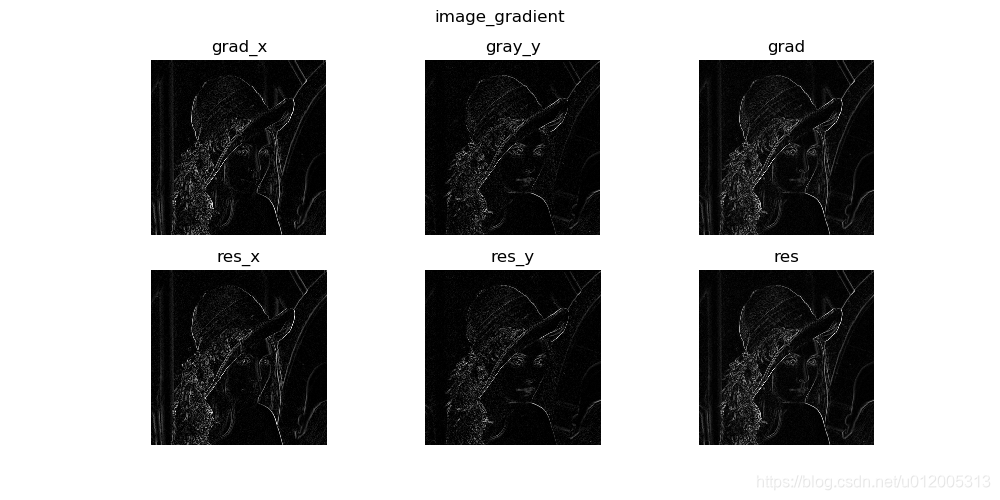

def show_image2(grad_x, grad_y, grad, res_x, res_y, res):
    plt.figure(figsize=(10, 5))  # 设置窗口大小
    plt.suptitle('image_gradient')  # 图片名称
    plt.subplot(2, 3, 1)
    plt.title('grad_x')
    plt.imshow(grad_x, cmap='gray'), plt.axis('off')
    plt.subplot(2, 3, 2)
    plt.title('gray_y')
    plt.imshow(grad_y, cmap='gray'), plt.axis('off')
    plt.subplot(2, 3, 3)
    plt.title('grad')
    plt.imshow(grad, cmap='gray'), plt.axis('off')
    plt.subplot(2, 3, 4)
    plt.title('res_x')
    plt.imshow(res_x, cmap='gray'), plt.axis('off')
    plt.subplot(2, 3, 5)
    plt.title('res_y')
    plt.imshow(res_y, cmap='gray'), plt.axis('off')
    plt.subplot(2, 3, 6)
    plt.title('res')
    plt.imshow(res, cmap='gray'), plt.axis('off')
    plt.savefig('./grad_compare.png')  # 保存图像
    plt.show()

if __name__ == '__main__':
    img = get_image()
    grad_x = image_gradient(img, axis=1)
    grad_y = image_gradient(img, axis=0)
    grad = np.sqrt(grad_x ** 2 + grad_y ** 2)
    abs_x = np.array(np.abs(grad_x), dtype=np.uint8)
    abs_y = np.array(np.abs(grad_y), dtype=np.uint8)
    abs_grad = np.array(np.abs(grad), dtype=np.uint8)
    kernel_x = [[0, 0, 0], [1, 0, -1], [0, 0, 0]]
    kernel_y = [[0, 1, 0], [0, 0, 0], [0, -1, 0]]
    res_x = np.array(signal.convolve2d(img, kernel_x, boundary='symm', mode="same"), dtype=np.double)
    res_y = np.array(signal.convolve2d(img, kernel_y, boundary='symm', mode="same"), dtype=np.double)
    res_x[:, 1:-1] = res_x[:, 1:-1] / 2.0
    res_y[1:-1, :] = res_y[1:-1, :] / 2.0
    res = np.sqrt(res_x ** 2 + res_y ** 2)
    abs_res_x = np.array(np.abs(res_x), dtype=np.uint8)
    abs_res_y = np.array(np.abs(res_y), dtype=np.uint8)
    abs_res = np.array(np.abs(res), dtype=np.uint8)

    print(res_x == grad_x)
    print(res_y == grad_y)
    show_image2(abs_x, abs_y, abs_grad, abs_res_x, abs_res_y, abs_res)

[[ True  True  True ...  True  True  True]
[ True  True  True ...  True  True  True]
[ True  True  True ...  True  True  True]
...
[ True  True  True ...  True  True  True]
[ True  True  True ...  True  True  True]
[ True  True  True ...  True  True  True]]
[[ True  True  True ...  True  True  True]
[ True  True  True ...  True  True  True]
[ True  True  True ...  True  True  True]
...
[ True  True  True ...  True  True  True]
[ True  True  True ...  True  True  True]
[ True  True  True ...  True  True  True]]

在这里插入图片描述

图像梯度的使用

求图像梯度的作用是得到图像边缘信息，以便进一步进行处理，在图象处理领域有一些使用很广泛的类梯度算子，比如Sobel算子，Scharr算子

`Sobel`算子

参考：

Sobel Derivatives

Sobel算子是一个离散差分算子，它是对图像梯度的近似，利用卷积操作来计算水平和垂直方向梯度

水平方向卷积核：

$\begin{bmatrix} -1 & 0 & +1\\ -2 & 0 & +2\\ -1 & 0 & +1 \end{bmatrix}$

垂直方向卷积核：

$\begin{bmatrix} -1 & -2 & -1\\ 0 & 0 & 0\\ -1 & -2 & -1 \end{bmatrix}$

`OpenCV Sobel`

Sobel()

BorderTypes

OpenCV提供了函数cvSobel来计算梯度

dst = cv.Sobel(src, ddepth, dx, dy[, dst[, ksize[, scale[, delta[, borderType]]]]])

src：输入图像
dst：输出图像，大小和通道与输入图像相同
ddepth：输出图像深度（数值类型），对于uint8将导致数值溢出
dx：x轴方向阶数
dy：y轴方向阶数
ksize：扩展Sobel核的大小，必须是1/3/5/7之一
scale；缩放因子，默认情况下不做缩放
delta：可选的delta值，在将结果存储到dst之前添加到结果中
borderType：像素边界处理方法，看BorderTypes

如果计算x轴梯度，使用xorder = 1, yorder = 0, ksize = 3的组合；计算y轴梯度，使用xorder = 0, yorder = 1, ksize = 3的组合

同时使用一种更简单的方式近似计算梯度：

$\left | G_{x} \right | + \left | G_{y} \right |$

代码如下：

...
import sys
import cv2 as cv
def main(argv):
    ...
    # 不对Sobel处理图像进行缩放
    scale = 1
    # 没有额外添加值
    delta = 0
    # 将结果图像深度设置更高精度，防止溢出
    ddepth = cv.CV_16S
    ...
    ...
    # Load the image
    src = cv.imread(argv[0], cv.IMREAD_COLOR)
    ...
    # 预先进行高斯平滑
    src = cv.GaussianBlur(src, (3, 3), 0)
    # 获取灰度图像
    gray = cv.cvtColor(src, cv.COLOR_BGR2GRAY)
    # 求x轴方向梯度
    grad_x = cv.Sobel(gray, ddepth, 1, 0, ksize=3, scale=scale, delta=delta, borderType=cv.BORDER_DEFAULT)
    # Gradient-Y
    # grad_y = cv.Scharr(gray,ddepth,0,1)
    # y轴方向梯度
    grad_y = cv.Sobel(gray, ddepth, 0, 1, ksize=3, scale=scale, delta=delta, borderType=cv.BORDER_DEFAULT)
    # 计算绝对值，并将结果图像深度转换成uint8
    abs_grad_x = cv.convertScaleAbs(grad_x)
    abs_grad_y = cv.convertScaleAbs(grad_y)
    # 求整个图像梯度
    grad = cv.addWeighted(abs_grad_x, 0.5, abs_grad_y, 0.5, 0)
    ...
    ...

`Scipy Sobel`

scipy.ndimage.sobel

sobel 源码

Scipy也提供了ndimage模块来处理图像，包含了sobel函数

scipy.ndimage.sobel(input, axis=-1, output=None, mode='reflect', cval=0.0)

input：类数组
axis：计算的方向，默认-1（x轴）
output：数组或数值类型，输入数组表示存放结果在里面，输入数值类型表示结果数组的数值类型，默认结果数组核输入数组的类型一致
mode：字符串或序列，表示计算过程中如何扩展边界
    1. reflect：通过对最后一个像素的边缘进行反射来扩展输入
    2. constant：通过用cval参数定义的常量填充边缘以外的所有值来扩展输入
    3. nearest：通过复制最后一个像素来扩展输入
    4. mirror：通过对最后一个像素中心的反射来扩展输入
    5. wrap：输入是扩展相反边界像素
cval：填充值

它的实现源码如下：

import numpy
from scipy.ndimage import _ni_support
from scipy.ndimage.filters import correlate1d

@_ni_docstrings.docfiller
def sobel(input, axis=-1, output=None, mode="reflect", cval=0.0):
    ...
    # 将类数组转换成数组
    input = numpy.asarray(input)
    # 检查待计算轴是否在输入数组内
    axis = _ni_support._check_axis(axis, input.ndim)
    # 创建输出数组
    output = _ni_support._get_output(output, input)
    # 设置每一轴的边界计算模式
    modes = _ni_support._normalize_sequence(mode, input.ndim)
    # 先对指定轴执行相关操作
    correlate1d(input, [-1, 0, 1], axis, output, modes[axis], cval, 0)
    # 获取另外一个轴
    axes = [ii for ii in range(input.ndim) if ii != axis]
    for ii in axes:
        correlate1d(output, [1, 2, 1], ii, output, modes[ii], cval, 0)
    return output

x轴卷积核可拆分成：

$\begin{bmatrix} -1 & 0 & +1\\ -2 & 0 & +2\\ -1 & 0 & +1 \end{bmatrix} = \begin{bmatrix} 1 & 2 & 1 \end{bmatrix}^{T} \begin{bmatrix} -1 & 0 & 1 \end{bmatrix}$

实现Sobel算子相当于先对x轴执行卷积[-1,0,1]，在对y轴执行卷积[1,2,1]

y轴卷积核可采分成：

$\begin{bmatrix} -1 & -2 & -1\\ 0 & 0 & 0\\ -1 & -2 & -1 \end{bmatrix}=\begin{bmatrix} -1 & 0 & 1 \end{bmatrix}^{T} \begin{bmatrix} 1 & 2 & 1 \end{bmatrix}$

实现Sobel算子相当于先对y轴执行卷积[-1,0,1]，在对x轴执行卷积[1,2,1]

注意：输入图像需要先转换成更高精度，输出图像还需要进行数值类型转换

`Scharr`算子

参考:

Scharr()

为了更好的近似梯度，还可以使用Scharr算子

$G_{x}=\begin{bmatrix} -3 & 0 & 3\\ -10 & 0 & 10\\ -3 & 0 & 3 \end{bmatrix}$

$G_{x}=\begin{bmatrix} -3 & -10 & -3\\ 0 & 0 & 0\\ 3 & 10 & 3 \end{bmatrix}$

OpenCV提供了Scharr函数

Scharr(src, dst, ddepth, dx, dy, scale, delta, borderType)

等同于Sobel中kszie=-1时的情况

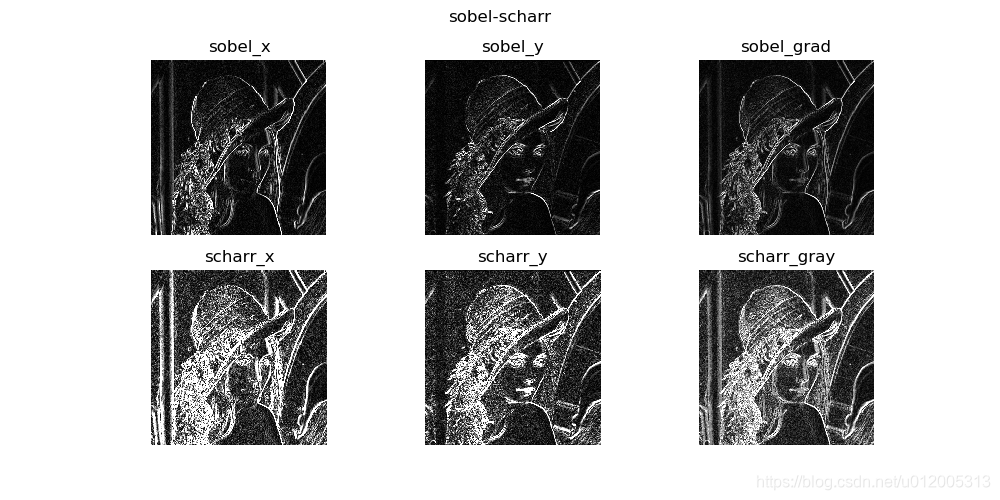

`Sobel`和`Scharr`比较

测试代码如下：

import cv2 as cv
import matplotlib.pyplot as plt

def compare_sobel_scharr():
    gray = cv.imread('lena.jpg', 0)
    scale = 1
    delta = 0
    ddepth = cv.CV_16S

    sobel_x = cv.Sobel(gray, ddepth, 1, 0, ksize=3, scale=scale, delta=delta, borderType=cv.BORDER_DEFAULT)
    sobel_y = cv.Sobel(gray, ddepth, 0, 1, ksize=3, scale=scale, delta=delta, borderType=cv.BORDER_DEFAULT)
    # Scharr算子有两种方式可以实现
    scharr_x = cv.Sobel(gray, ddepth, 1, 0, ksize=-1, scale=scale, delta=delta, borderType=cv.BORDER_DEFAULT)
    scharr_y = cv.Scharr(gray, ddepth, 0, 1, scale=scale, delta=delta, borderType=cv.BORDER_DEFAULT)

    abs_sobel_x = cv.convertScaleAbs(sobel_x)
    abs_sobel_y = cv.convertScaleAbs(sobel_y)
    abs_scharr_x = cv.convertScaleAbs(scharr_x)
    abs_scharr_y = cv.convertScaleAbs(scharr_y)

    sobel_grad = cv.addWeighted(abs_sobel_x, 0.5, abs_sobel_y, 0.5, 0)
    scharr_gray = cv.addWeighted(abs_scharr_x, 0.5, abs_scharr_y, 0.5, 0)

    plt.figure(figsize=(10, 5))  # 设置窗口大小
    plt.suptitle('sobel-scharr')  # 图片名称
    plt.subplot(2, 3, 1)
    plt.title('sobel_x')
    plt.imshow(abs_sobel_x, cmap='gray'), plt.axis('off')
    plt.subplot(2, 3, 2)
    plt.title('sobel_y')
    plt.imshow(abs_sobel_y, cmap='gray'), plt.axis('off')
    plt.subplot(2, 3, 3)
    plt.title('sobel_grad')
    plt.imshow(sobel_grad, cmap='gray'), plt.axis('off')
    plt.subplot(2, 3, 4)
    plt.title('scharr_x')
    plt.imshow(abs_scharr_x, cmap='gray'), plt.axis('off')
    plt.subplot(2, 3, 5)
    plt.title('scharr_y')
    plt.imshow(abs_scharr_y, cmap='gray'), plt.axis('off')
    plt.subplot(2, 3, 6)
    plt.title('scharr_gray')
    plt.imshow(scharr_gray, cmap='gray'), plt.axis('off')
    plt.savefig('./compare_sobel_scharr.png')  # 保存图像
    plt.show()

在这里插入图片描述
