Spark 工作流程

1. Spark job提交过程

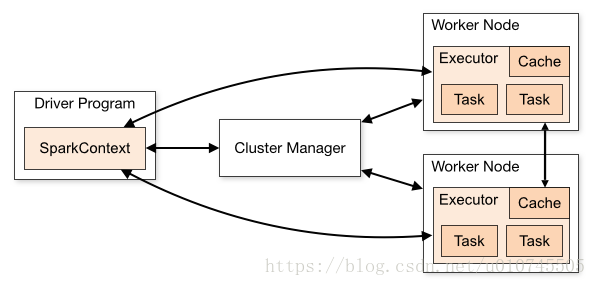

Driver的任务提交过程



1、Driver程序的代码运行到action操作，触发了SparkContext的runJob方法。

2、SparkContext调用DAGScheduler的runJob函数。

3、DAGScheduler把Job划分stage，然后把stage转化为相应的Tasks，把Tasks交给TaskScheduler。

4、通过TaskScheduler把Tasks添加到任务队列当中，交给SchedulerBackend进行资源分配和任务调度。

5、调度器给Task分配执行Executor，ExecutorBackend负责执行Task。



2. Spark on YARN的作业执行机制



1、基于YARN的Spark作业首先由客户端生成作业信息，提交给ResourceManager。

2、ResourceManager在某一NodeManager汇报时把AppMaster分配给NodeManager。

3、NodeManager启动SparkAppMaster。

4、SparkAppMastere启动后初始化然后向ResourceManager申请资源。

5、申请到资源后，SparkAppMaster通过RPC让NodeManager启动相应的SparkExecutor。

6、SparkExecutor向SparkAppMaster汇报并完成相应的任务。

7、SparkClient会通过AppMaster获取作业运行状态。

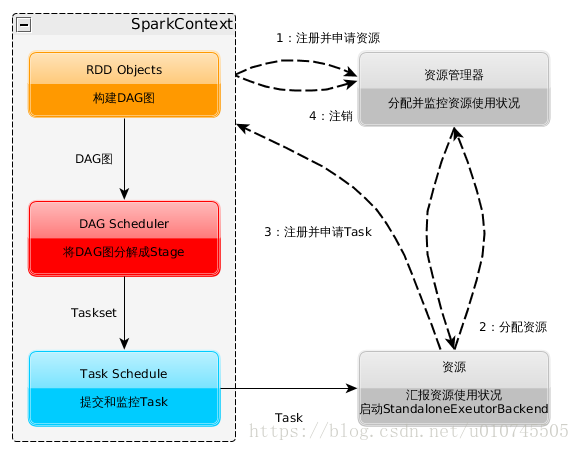

3. 基本运行流程



详细的运行流程为：

1. 构建Spark Application的运行环境（启动SparkContext），SparkContext向资源管理器（可以是Standalone、Mesos或YARN）注册并申请运行Executor资源；
2. 资源管理器分配Executor资源并启动StandaloneExecutorBackend，Executor运行情况将随着心跳发送到资源管理器上；
3. SparkContext构建成DAG图，将DAG图分解成Stage，并把Taskset发送给Task Scheduler。Executor向SparkContext申请Task，Task Scheduler将Task发放给Executor运行同时SparkContext将应用程序代码发放给Executor。
4. Task在Executor上运行，运行完毕释放所有资源。

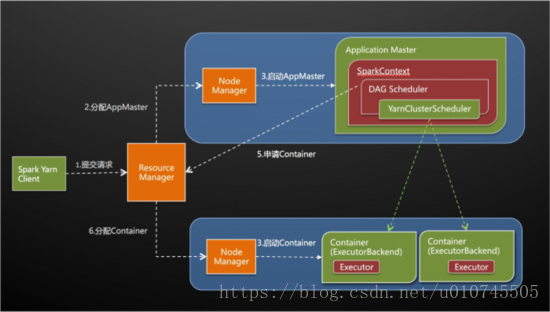

4. yarn-cluster模式的作业执行图

5. Spark on Yarn调用流图

Spark on Yarn支持两种部署模式：Cluster VS Client。

两种模式最大的区别在于Spark Driver的运行位置，Cluster模式下Driver运行在Application Master中，而Client模式下Driver运行在本地。

5.1 Yarn Cluster模式

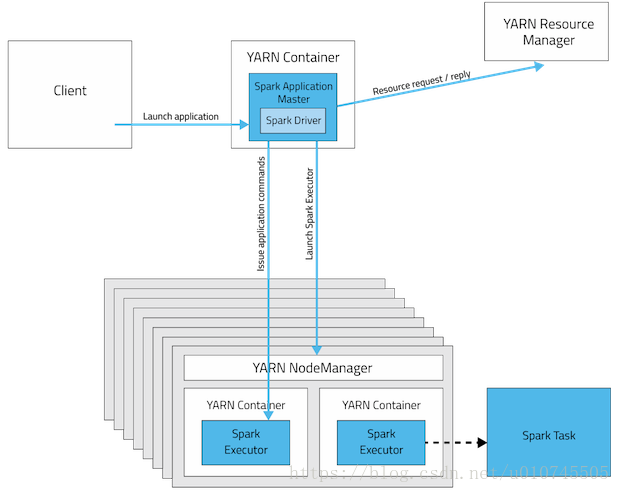

在Yarn-cluster模式下，driver运行在Appliaction Master上，Appliaction Master进程同时负责驱动Application和从Yarn中申请资源，该进程运行在Yarn container内，所以启动Application Master的client可以立即关闭而不必持续到Application的生命周期，下图是yarn-cluster模式

Yarn-cluster模式下作业执行流程：

1. 客户端生成作业信息提交给ResourceManager(RM)

2. RM在某一个NodeManager(由Yarn决定)启动container并将Application Master(AM)分配给该NodeManager(NM)

3. NM接收到RM的分配，启动Application Master并初始化作业，此时这个NM就称为Driver

4. Application向RM申请资源，分配资源同时通知其他NodeManager启动相应的Executor

5. Executor向NM上的Application Master注册汇报并完成相应的任务



5.2 Yarn Client模式

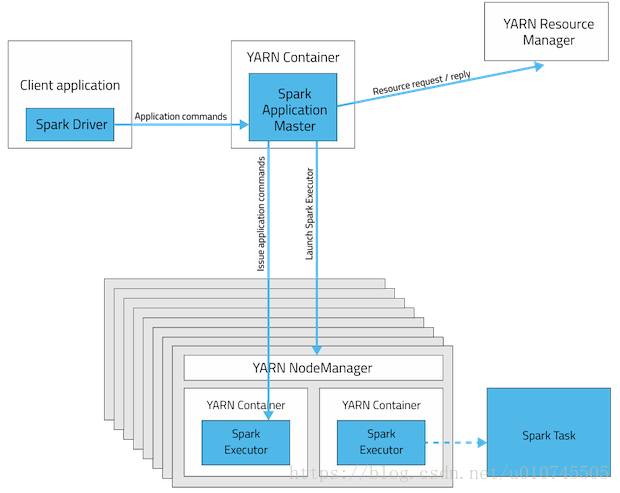

在Yarn-client中，Application Master仅仅从Yarn中申请资源给Executor，之后client会跟container通信进行作业的调度，下图是Yarn-client模式

Yarn-client模式下作业执行流程：

1. 客户端生成作业信息提交给ResourceManager(RM)

2. RM在本地NodeManager启动container并将Application Master(AM)分配给该NodeManager(NM)

3. NM接收到RM的分配，启动Application Master并初始化作业，此时这个NM就称为Driver

4. Application向RM申请资源，分配资源同时通知其他NodeManager启动相应的Executor

5. Executor向本地启动的Application Master注册汇报并完成相应的任务
