CM4 启用UART3~6

最新推荐文章于 2024-11-16 22:43:55 发布
最新推荐文章于 2024-11-16 22:43:55 发布
阅读量494 收藏 1
点赞数
分类专栏： Raspberry Linux 文章标签： linux
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/u010058695/article/details/129245869
版权
该配置文件设置了dtoverlay以启用UART0、UART3、UART4和UART5，详细指定了各UART的传输和接收引脚映射。ttyAMA0至ttyAMA3分别与这些UART对应，定义了各自的引脚连接。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

vim /boot/config.txt

dtoverlay=uart0
dtoverlay=uart3,txd3_pin=4,rxd3_pin=5
dtoverlay=uart4,txd4_pin=8,rxd4_pin=9
dtoverlay=uart5,txd5_pin=12,rxd5_pin=13

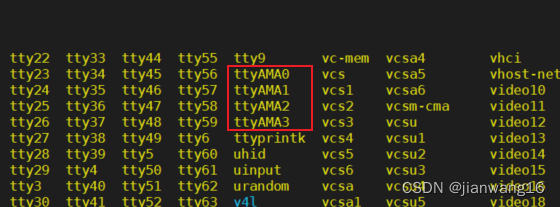

 ttyAMA0 == UART0 (14,15)

 ttyAMA1 == UART3（4,5）

 ttyAMA2 == UART4（8,9）

 ttyAMA3 == UART5（12,13）
