MII 接口

本文为笔者学习以太网对网上资料归纳整理所做的笔记，文末均附有参考链接，如侵权，请联系删除。

MII 接口

概述

MII（Media Independent Interface）即媒体独立接口，MII 接口是 MAC 与 PHY 连接的标准接口。

它是 IEEE-802.3 定义的以太网行业标准。MII 接口提供了 MAC 与 PHY 之间、PHY 与 STA（Station Management）之间的互联技术，该接口支持 10Mb/s 与 100Mb/s 的数据传输速率，数据传输的位宽为 4 位。MII 需要 16 根通信线（RMII只需要7根通信线），不包括站管理接口

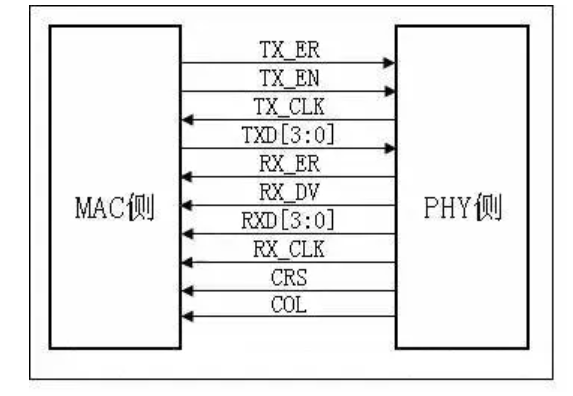

MII 接口如下图所示：
在这里插入图片描述

媒体独立表明在不对 MAC 硬件重新设计或替换的情况下，任何类型的 PHY 设备都可以正常工作。802.3 协议最多支持 32 个 PHY，但有一定的限制：要符合协议要求的 connector 特性。此外，提到 MII，就有可能涉及到 RS，PLS，STA 等名词术语，下面讲一下他们之间对应的关系。

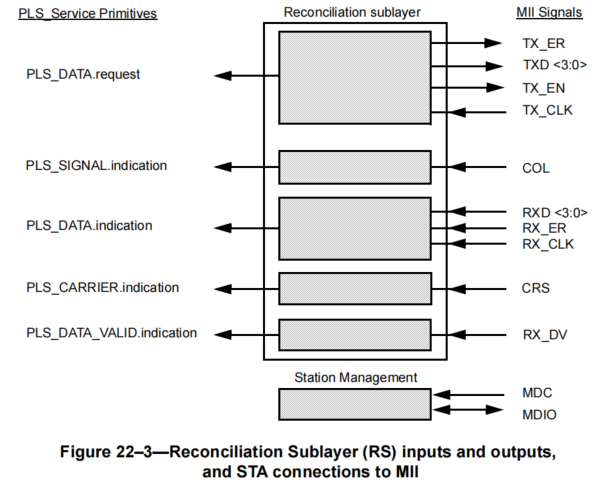

所谓 RS 即 Reconciliation sublayer，它的主要功能主要是提供一种 MII 和 MAC/PLS 之间的信号映射机制。它们（RS 与 MII）之间的关系如下图：

在这里插入图片描述

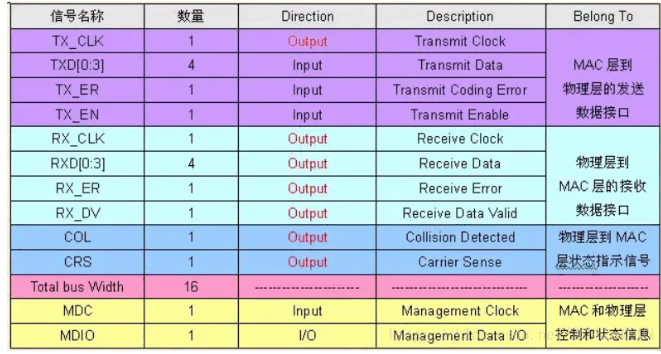

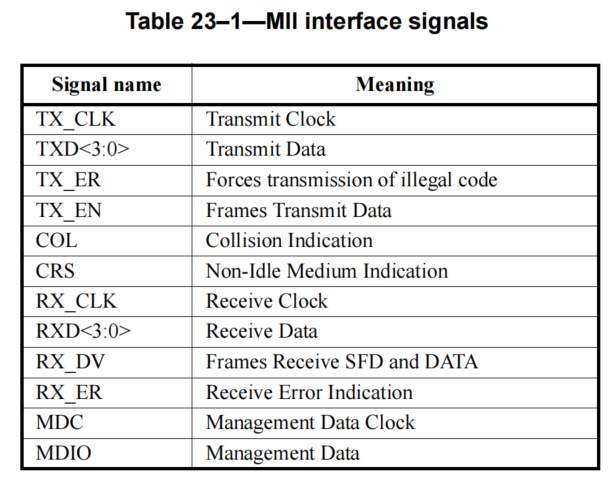

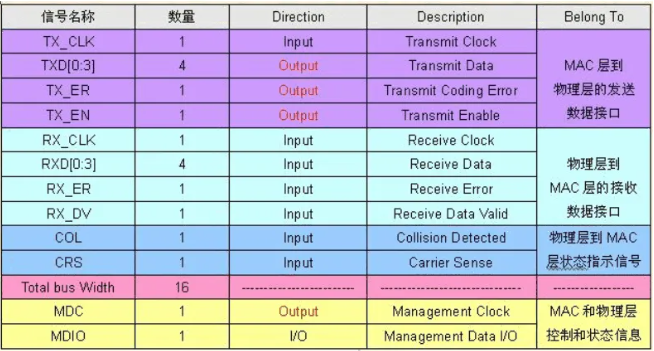

引脚定义

在这里插入图片描述

TX 相关引脚

TX_ER（transmit coding error）： TX_ER 同步于 TX_CLK，在数据传输过程中，如果 TX_ER 有效超过一个时钟周期，并且此时TX_EN 是有效的，则数据通道中传输的数据是无效的，没用的。注：当 TX_ER 有效并不影响工作在 10Mb/s 的 PHY 或者 TX_EN 无效时的数据传输。在 MII 接口的连线中，如果 TX_ER 信号线没有用到，必须将它下拉接地。
TXD<3:0>（transmit data）： TXD 由 RS 驱动，同步于 TX_CLK，在 TX_CLK 的时钟周期内，并且TX_EN 有效，TXD 上的数据被 PHY 接收，否则 TXD 的数据对 PHY 没有任何影响。
TX_EN：发送使能。TX_EN 由 Reconciliation 子层根据 TX_CLK 上升沿同步进行转换。
TX_CLK（transmit clock）： TX_CLK (Transmit Clock) 是一个连续的时钟信号（即系统启动，该信号就一直存在），它是 TX_EN、TXD、TX_ER（信号方向为从 RS 到 PHY）的参考时钟，TX_CLK 由 PHY 驱动 TX_CLK 的时钟频率是数据传输速率的 25%，偏差 ±100ppm。例如，100Mb/s 模式下，TX_CLK 时钟频率为 25MHz，占空比在 35% 至 65% 之间。

RX 相关引脚

RX_ER（receive error）： RX_ER 同步于 RX_CLK，其在 RX 通道中的作用类似于 TX_ER 对于 TX 通道数据传输的影响。
RXD<3:0>（receive data）： RXD由RS驱动，同步于 RX_CLK，在 RX_CLK 的时钟周期内，并且 RX_DV 有效，RXD 上的数据被RS 接收，否则 RXD 的数据对 RS 没有任何影响。While RX_DV is de-asserted, the PHY may provide a False Carrier indication by asserting the RX_ER signal while driving the value <1110> onto RXD<3:0>。
RX_DV（Receive Data Valid）： RXD_DV 同步于 RX_CLK，被 PHY 驱动，它的作用如同于发送通道中的 TX_EN，不同的是在时序上稍有一点差别：为了让数据能够成功被RS接收，要求RXD_DV有效的时间必须覆盖整个 FRAME 的过程，即starting no later than the Start Frame Delimiter (SFD) and excluding any End-of-Frame delimiter。MII以4位半字节方式传送数据双向传输，时钟速率25MHz。其工作速率可达100Mb/s。
RX_CLK：它与 TX_CLK 具有相同的要求，所不同的是它是 RX_DV、RXD、RX_ER（信号方向是从 PHY 到 RS）的参考时钟。RX_CLK 同样是由 PHY 驱动，PHY 可能从接收到的数据中提取时钟 RX_CLK，也有可能从一个名义上的参考时钟(e.g., the TX_CLK reference)来驱动RX_CLK。

冲突检测相关引脚

COL（collision detected）： COL 不需要同步于参考时钟。The behavior of the COL signal is unspecified when the duplex mode bit0.8 inthe control register is set to a logic one（自动协商禁止，人工设为全双工模式）, or when the Auto-Negotiation process selects a full duplex mode of operation。即半双工模式信号有效，全双工模式信号无效。
CRS（carrier sense）： CRS 不需要同步于参考时钟，只要通道存在发送或者接收过程，CRS 就需要有效。The behavior of the CRS signal is unspecified when the duplex mode bit0.8 inthe control register is set to a logic one(自动协商禁止，人工设为全双工模式), or when the Auto-Negotiation process selects a full duplex mode of operation，即半双工模式信号有效，全双工模式信号无效。

MII 管理接口

是个双信号接口，通过管理接口，MAC 就能监视和控制 PHY。其管理是使用 SMI(Serial Management Interface) 总线通过读写 PHY 的寄存器来完成的。一个是时钟信号MDC (management data clock)。另一个是数据信号MDIO (management data input/output)。

MDC：由站管理实体向 PHY 提供，作为在 MDIO 信号上传送信息的定时参考。MDC 是一种非周期性的信号，没有最高或最低时间。无论 TX_CLK 和 RX_CLK 的标称周期如何，MDC 的最小高低时间应为 160 ns，MDC 的最小周期为 400 ns。
MDIO：是 PHY 和 STA 之间的双向信号。它用于在 PHY 和 STA 之间传输控制信息和状态。控制信息由 STA 同步地针对 MDC 驱动并且由 PHY 同步地采样。状态信息由 PHY 针对 MDC 同步驱动并由 STA 同步采样。
