本文以NCNN框架为例，实践量化在推理中的巨大作用，加深对神经网络量化的理解。NCNN当前版本只支对称量化，下面以INT8精度为例介绍NCNN的量化使用方式：

编译NCNN

mkdir build && cd build && cmake ../

进入到build/tools/darknet目录，将来源于darknet的模型文件和权重文件拷贝一份到这里：

wget -c https://github.com/AlexeyAB/darknet/releases/download/darknet_yolo_v4_pre/yolov4-tiny.weights

转换过程如下：

./darknet2ncnn ./yolov4-tiny.cfg ./yolov4-tiny.weights

优化：

./ncnnoptimize /home/czl/ncnn/ncnn/build/tools/darknet/ncnn.param /home/czl/ncnn/ncnn/build/tools/darknet/ncnn.bin yolov4-tiny-opt.param yolov4-tiny-opt.bin 0

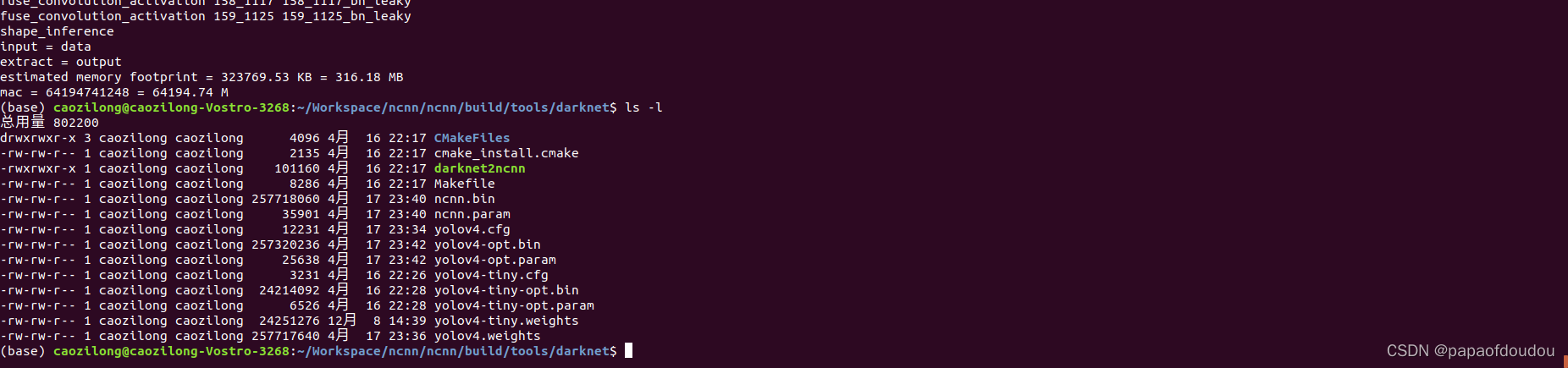

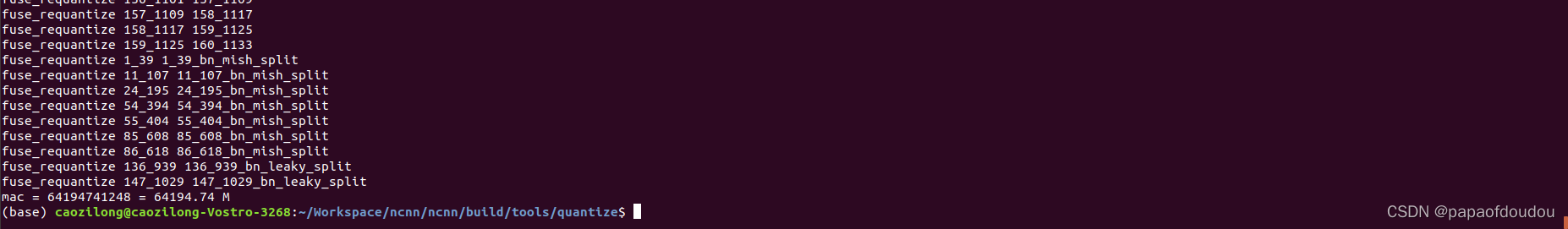

同时，也可以得到MAC算力信息：

生成的优化过的模型如下：

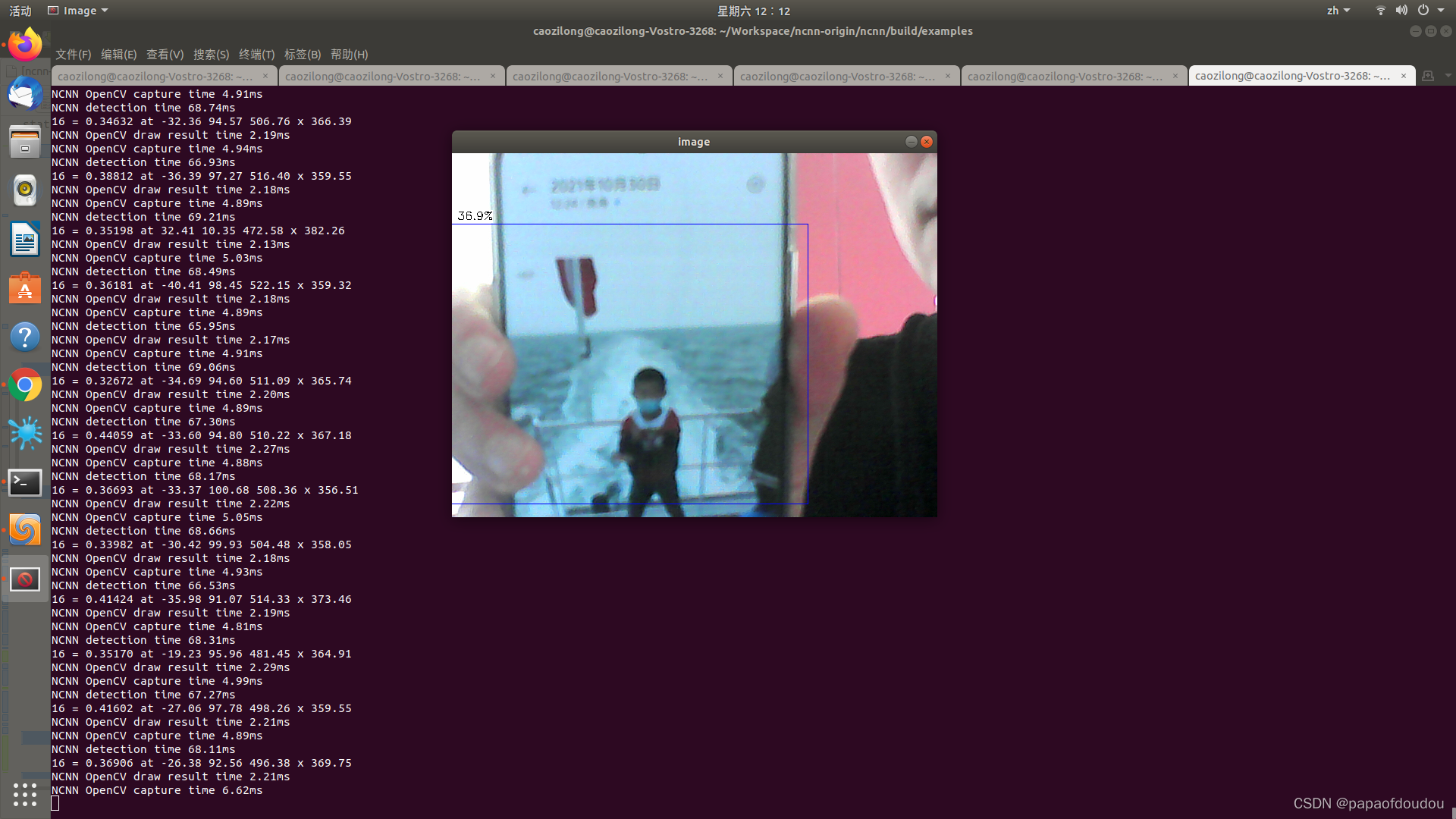

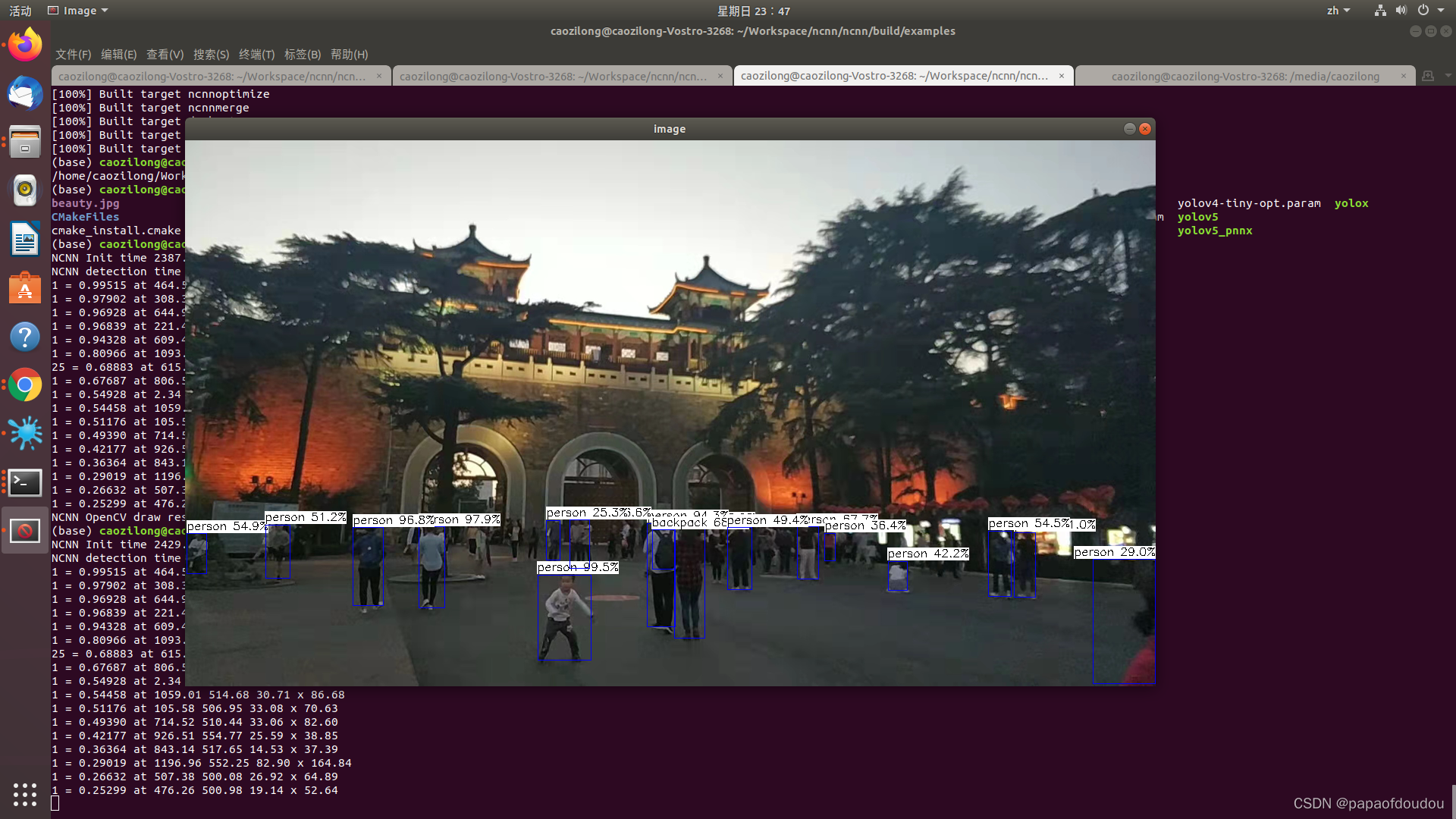

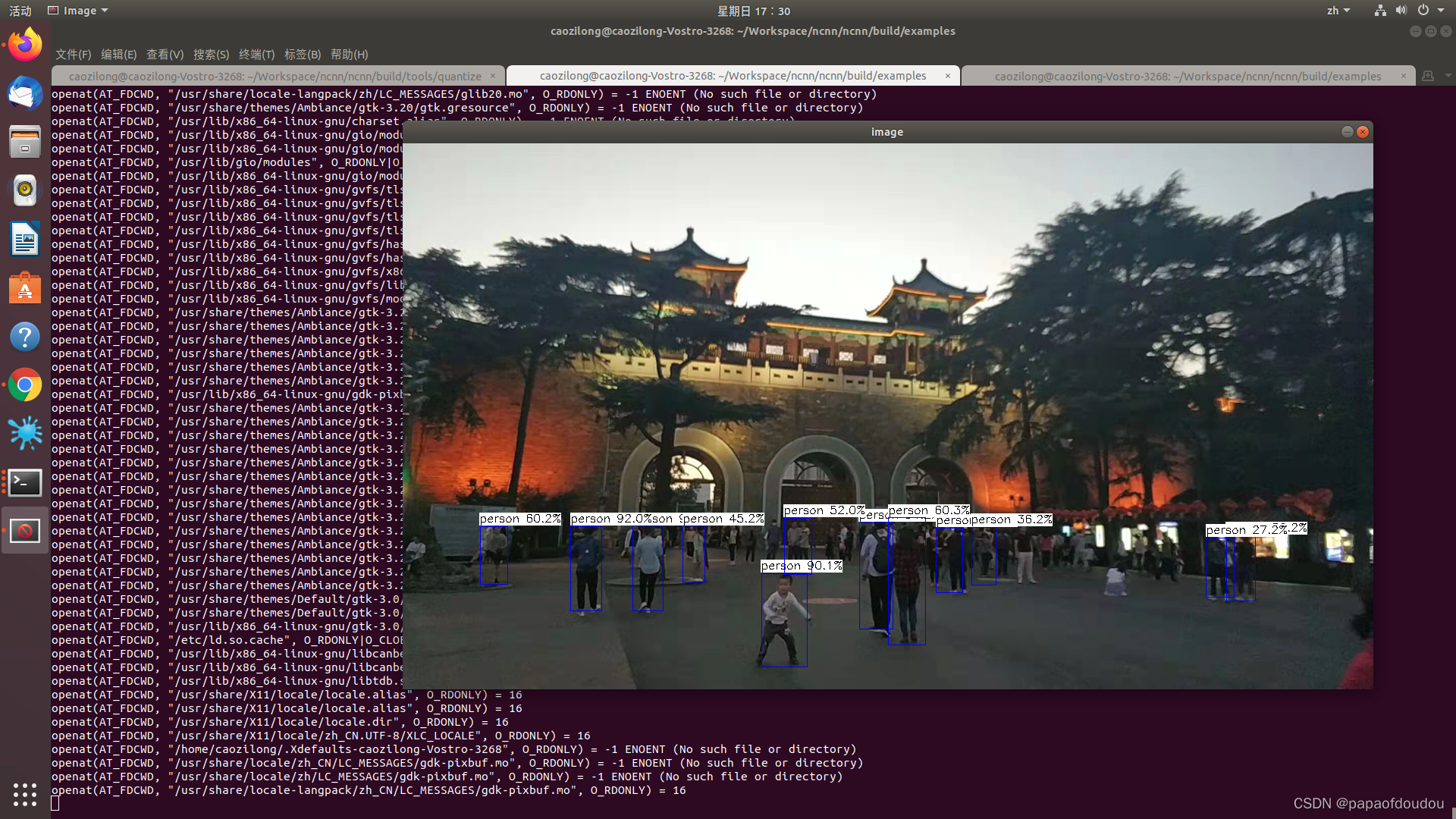

检测实战，未优化的模型推理结果：

优化后的模型推理结果：

这里的yolov4其实就是yolov4-tiny,程序中是可以选择：

下载量化校准表图片

下载官方给出的1000张ImageNet图像，很多同学没有梯子，下载慢，可以用下这个链接：

imagenet-sample-images-master.zip_yolov4ncnn-深度学习文档类资源-优快云下载ncnn量化int所需的校准图像yolov4ncnn更多下载资源、学习资料请访问优快云下载频道.https://download.youkuaiyun.com/download/weixin_45829462/18704213

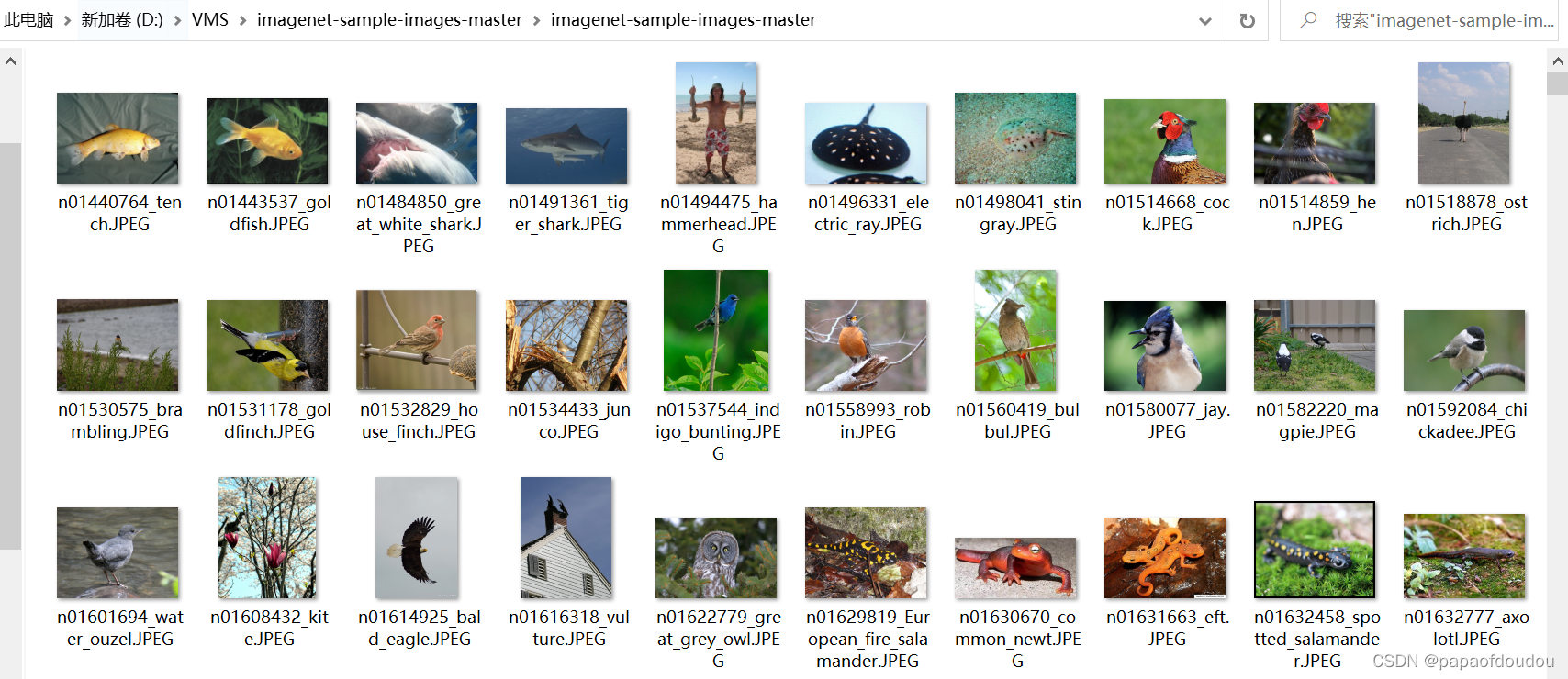

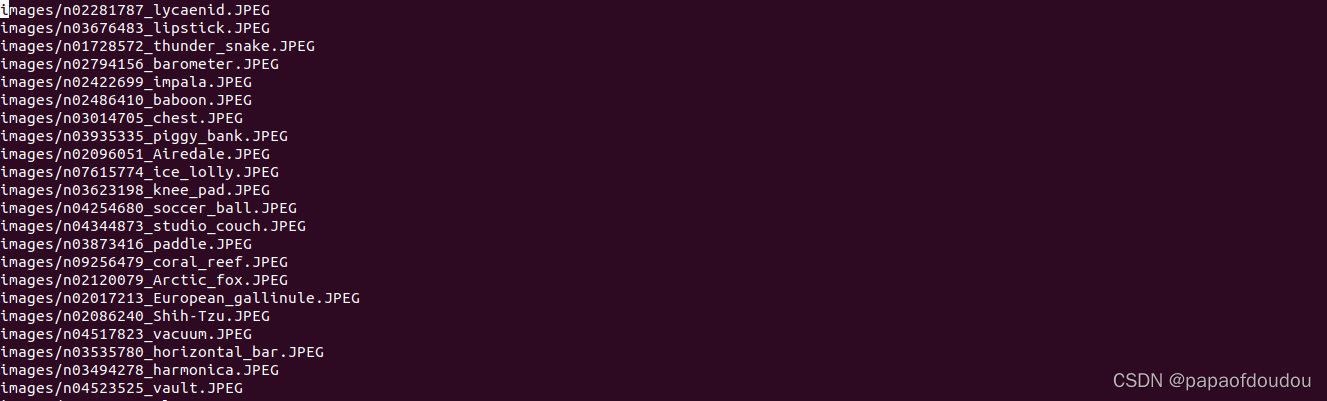

图片内容包括：

进入到目录build/tools/quantize，创建images文件夹，之后将imagenet图片全部拷贝到此目录

之后，执行命令 find images/ -type f >imagelist.txt，创建图像文件列表。

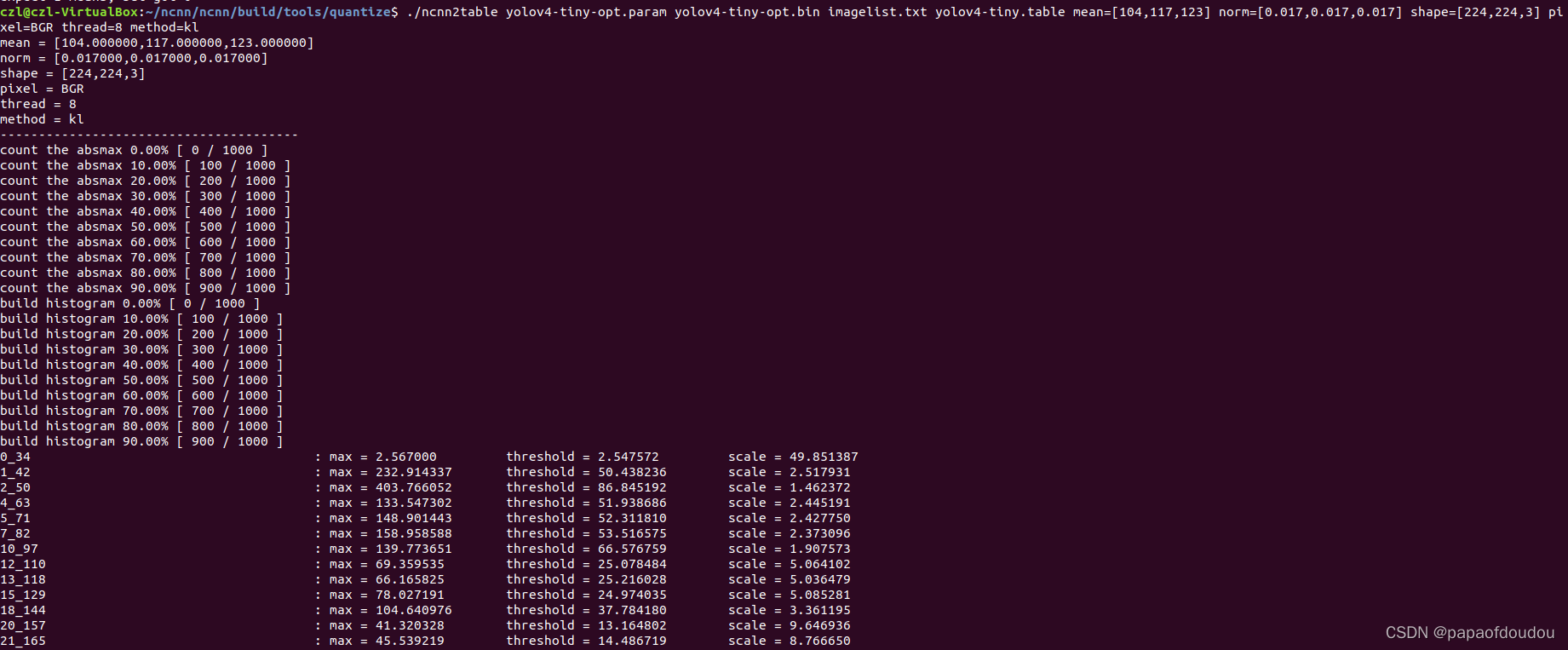

之后执行命令：

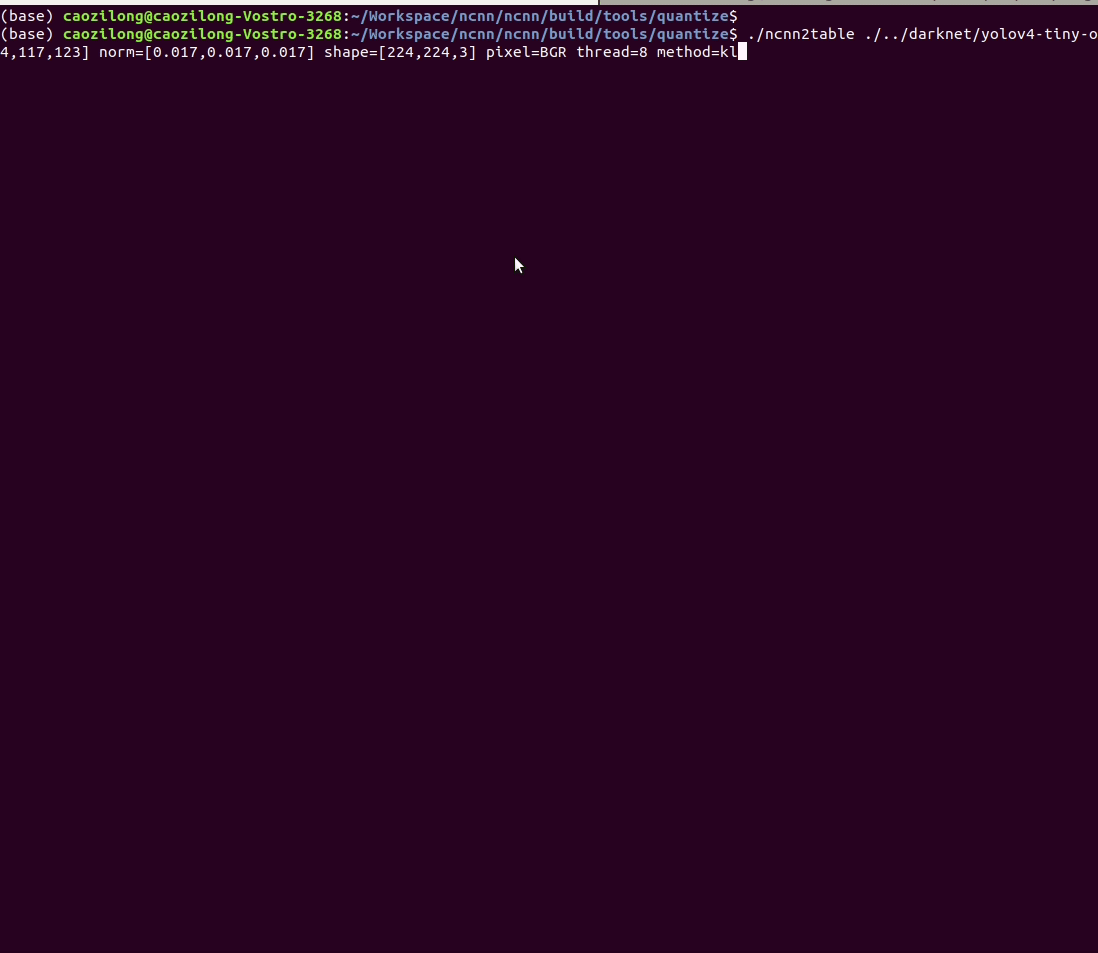

./ncnn2table yolov4-tiny-opt.param yolov4-tiny-opt.bin imagelist.txt yolov4-tiny.table mean=[104,117,123] norm=[0.017,0.017,0.017] shape=[224,224,3] pixel=BGR thread=8 method=kl

这个过程可以类比acuity tools的模型量化阶段，也需要指定一些量化数据进行量化。

量化模型：

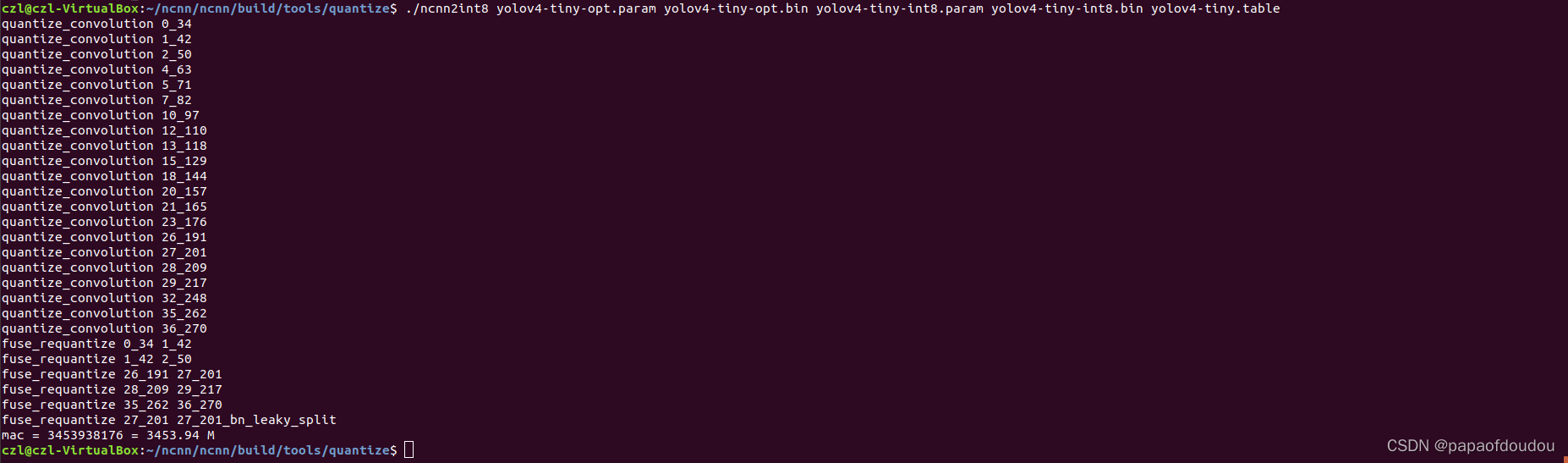

./ncnn2int8 yolov4-tiny-opt.param yolov4-tiny-opt.bin yolov4-tiny-int8.param yolov4-tiny-int8.bin yolov4-tiny.table

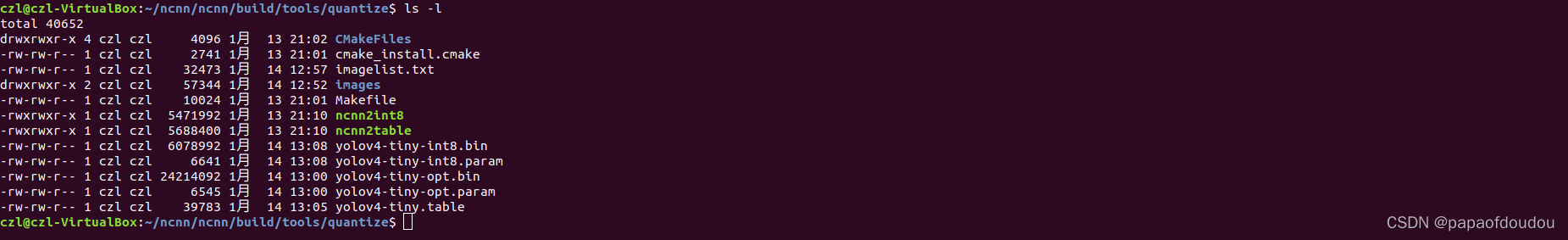

生成的yolov4-tiny-int8.bin即为量化后的权重文件，可以看到它的大小是量化前的四分之一，这就是量化的一个优势，可以减小内存使用量。

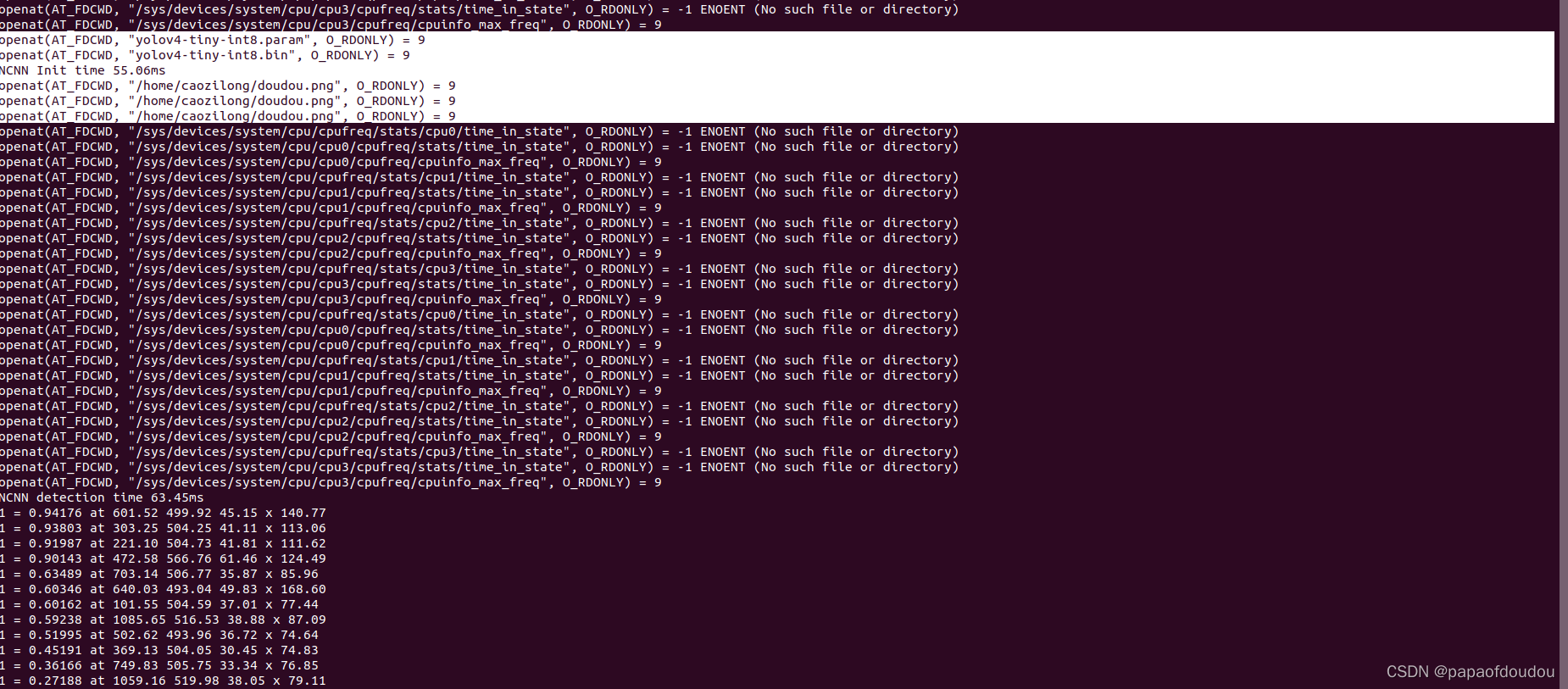

验证量化效果：

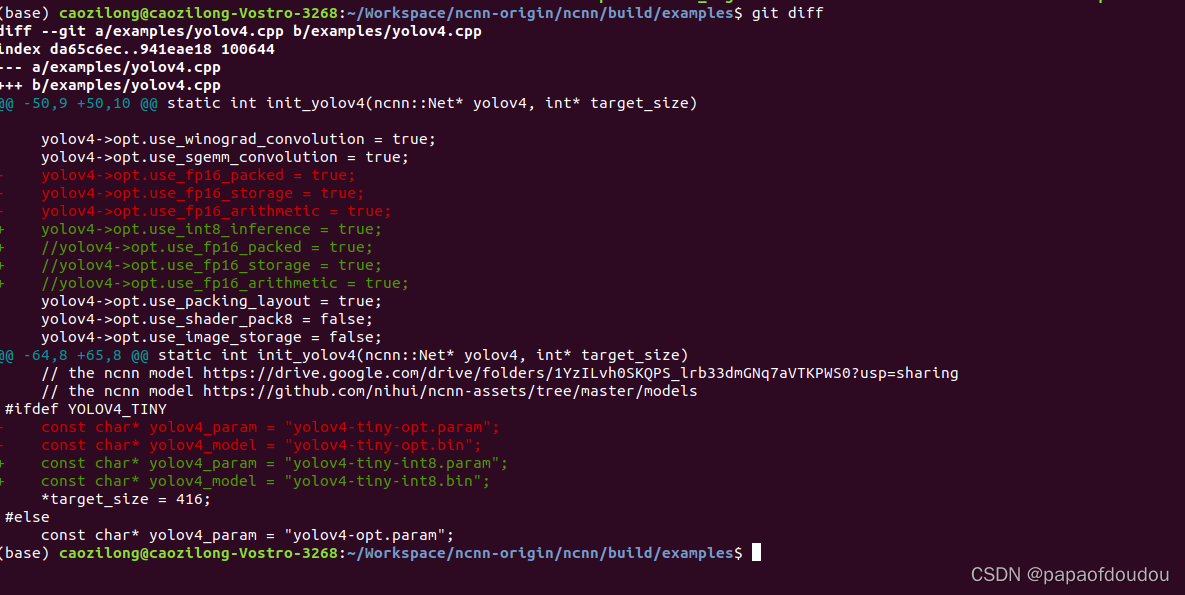

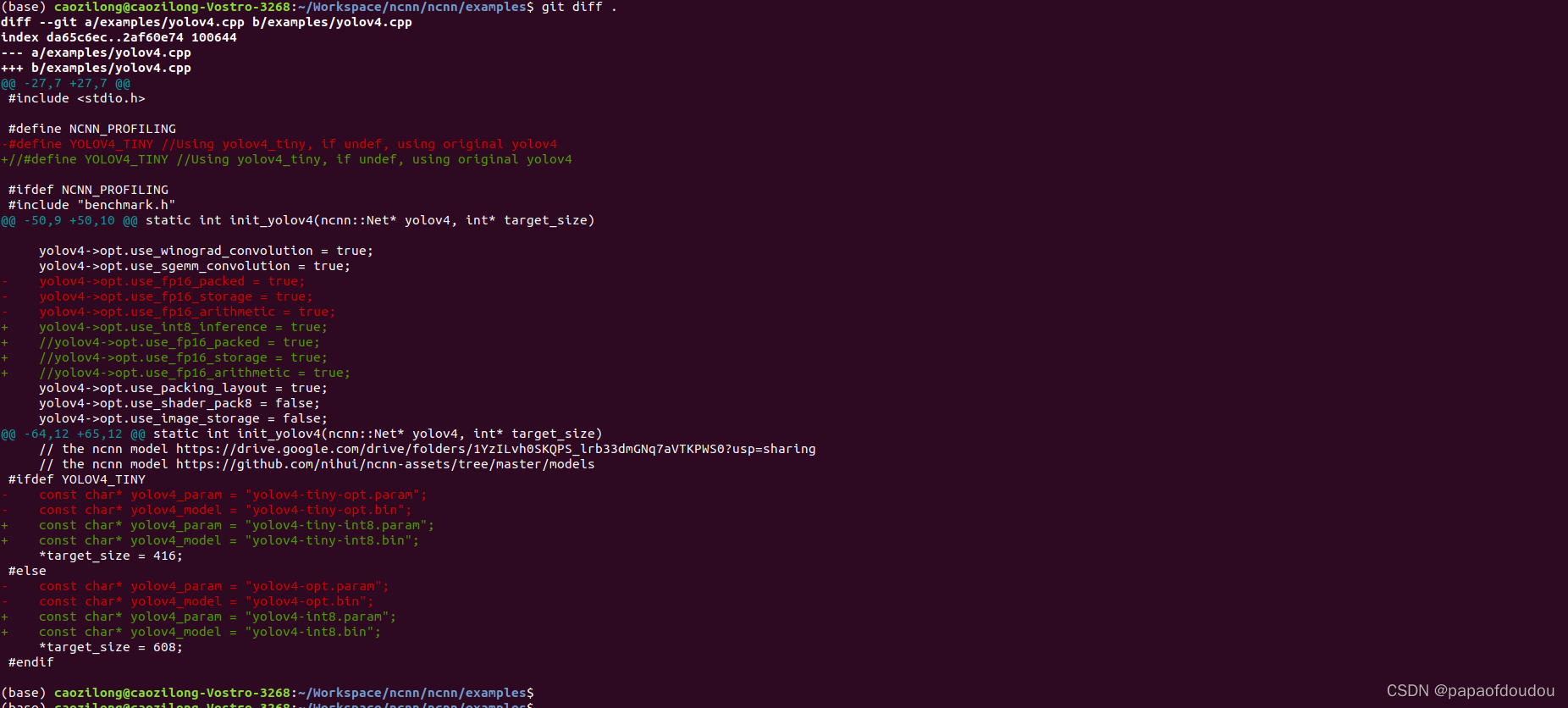

修改examples/yolov4.cpp代码,使用上新创建的量化模型，同时调整推理参数，使用量化推理：

验证检测效果，主观上能够感受到检测精度方面还是有所损失的，不知道是否和我的操作有关。

对比上面同一张图像的推理效果，可以看到，int8量化会导致推理精度下降。

KL量化原理：

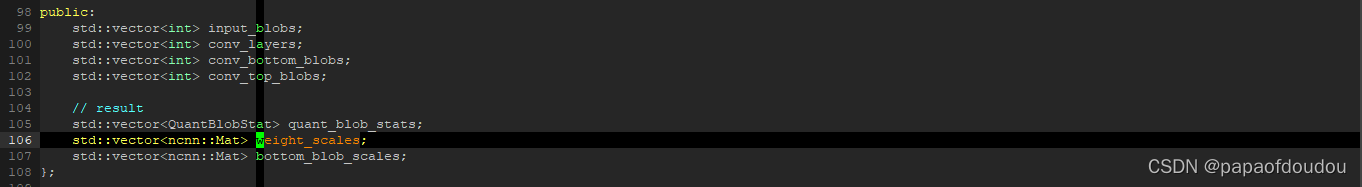

根据流程，貌似ncnn net对象可以得到网络卷积层的个数，然后根据网络推理的结果，得到每个卷积层的输出，之后计算直方图，得到概率信息，和原来的概率信息做kl-diverage散度计算，看信息损失度。根据net对象，可以得到每个卷积层的输入，输出blob,也就是tensor数据，根据这个思路，继续分析代码。

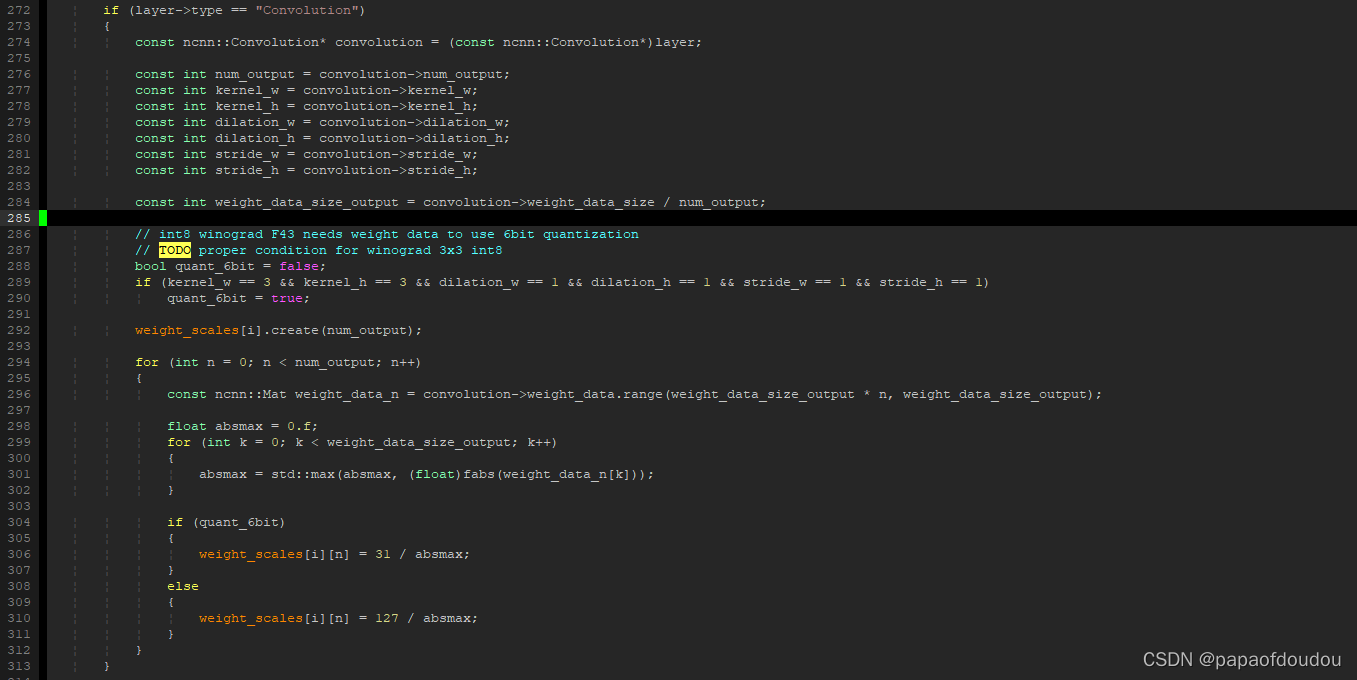

权重要不要进行KL散度量化？

答案是不需要，权重数据是确定性数据，没有不确定性，所以如果是对称量化的话，直接根据其绝对值大小除以量化范围得到scale即可。

在芯原的acuity 和IDE的处理中，也是同样的做法，权重的量化参数不依赖于dataset中的数据集。

而输入输出数据则不一样了，一者我们是用随机的量化图像数据进行仿真推理获取各层数据的，输出数据范围本身具有不确定性，而来量化图像数量也是不确定的。所以，要对量化各层的输出应用KL散度算法，确保产生的参数反量化后，各层的输出和真实值接近。

YOLOV4模型的NCNN导入量化推理

前面测试的是yolov4-tiny模型，通过代码我们知道，可以通过关闭YOLOV4-TINY宏使用大模型的YOLOV4进行推理，下面进行测试：

导入模型

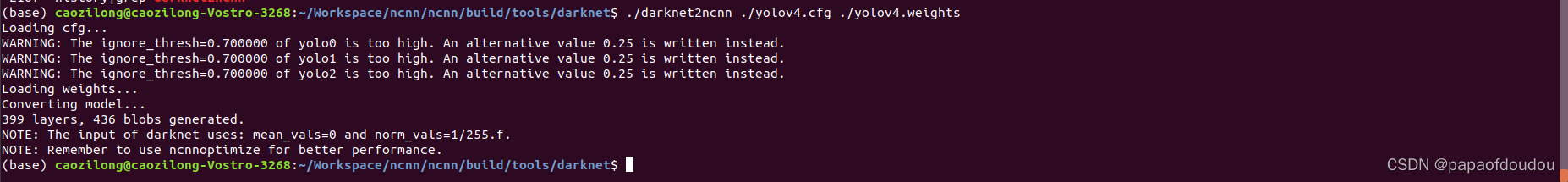

./darknet2ncnn ./yolov4.cfg ./yolov4.weights

网络优化:

./../ncnnoptimize ./ncnn.param ./ncnn.bin yolov4-opt.param yolov4-opt.bin 0

测试：

./yolov4 ~/doudou.png

量化：

./ncnn2table ../darknet/yolov4-opt.param ../darknet/yolov4-opt.bin imagelist.txt yolov4.table mean=[104,117,123] norm=[0.017,0.017,0.017] shape=[608,608,3] pixel=BGR thread=8 method=kl
./ncnn2int8 ../darknet/yolov4-opt.param ../darknet/yolov4-opt.bin yolov4-int8.param yolov4-int8.bin yolov4.table

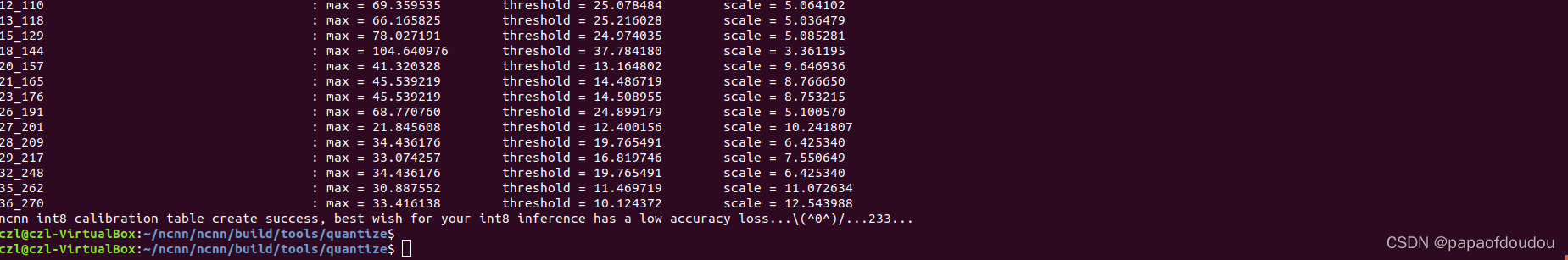

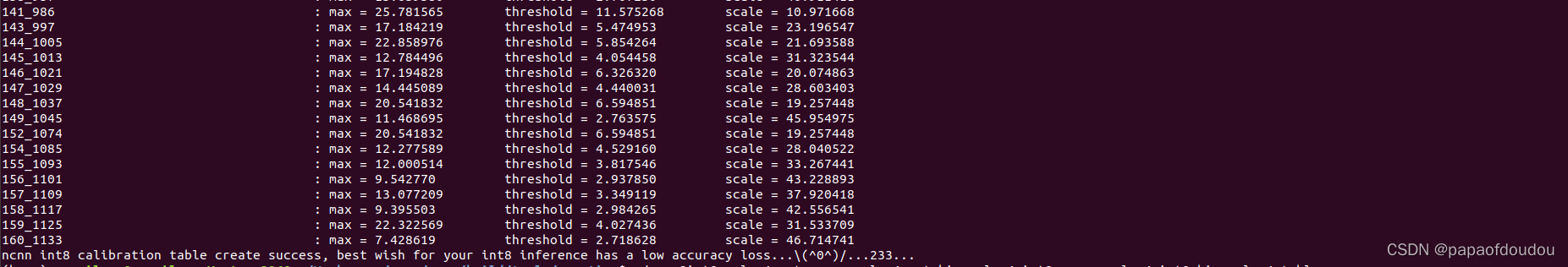

量化结果：

修改YOLOV4.cpp程序：

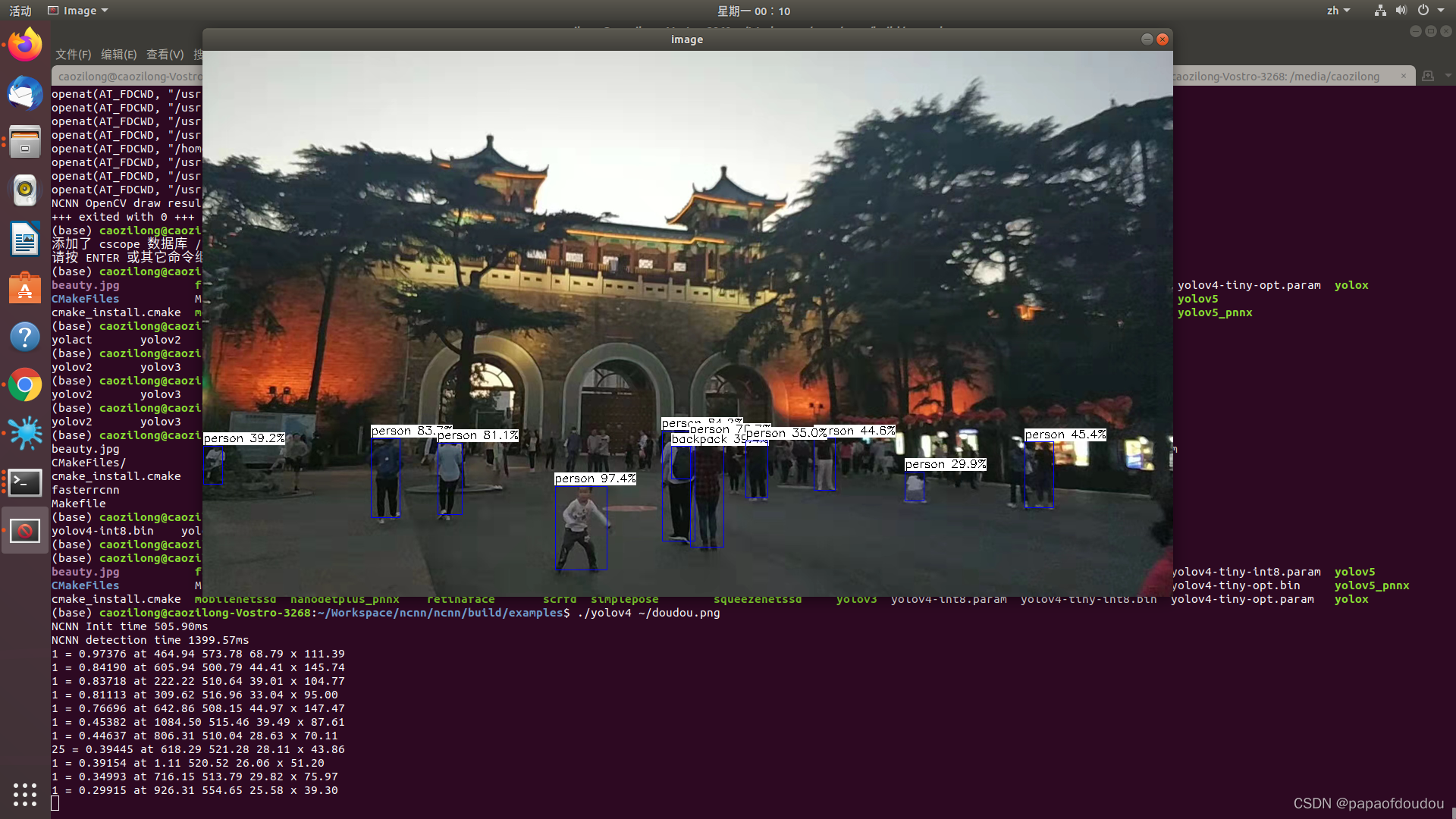

./yolov4 ~/doudou.png

yolov4大模型的NCNN量化推理实践成功，从上面量化表的生成过程可以看出，我们对参数的设置并没有按照网络的实际尺寸设置，但是似乎并没有对结果造成太多影响，推理大致还是正确的，原因上可能也是因为，即便设置的图像尺寸不对，但是量化参数产生过程也会根据错误的尺寸生成SCALE参数，这个参数和最有值之间不会偏差太大，毕竟也是参考同样的数据集产生的，所以最终的推理结果精度会受到影响，但是不会导致推理的完全错误。

如何调试NCNN

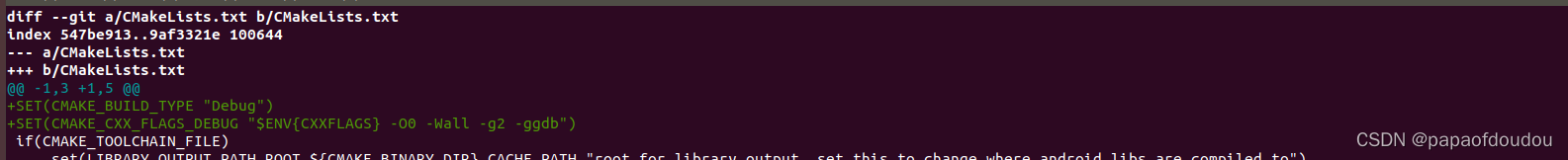

modify the CMakefileList in top file:

SET(CMAKE_BUILD_TYPE "Debug")
SET(CMAKE_CXX_FLAGS_DEBUG "$ENV{CXXFLAGS} -O0 -Wall -g2 -ggdb")

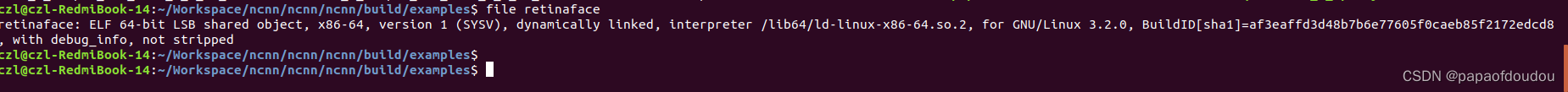

then you get the execuable files with debug info.

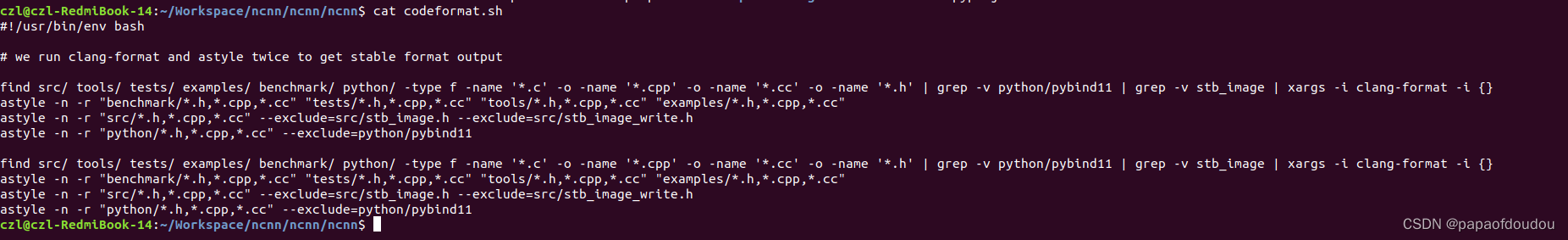

code format with astyle:

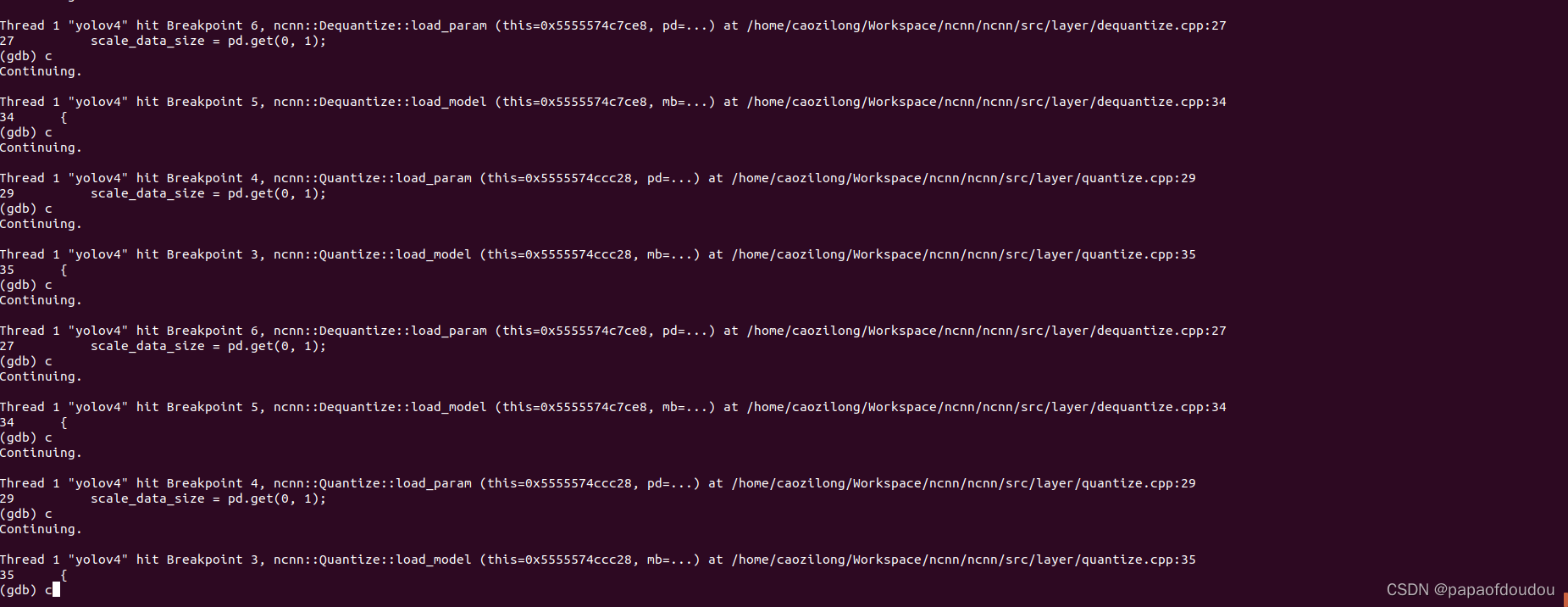

quantilize和dequantize执行时序：

for a inference session, the network extract function is the key recurisve funtion to run the network.

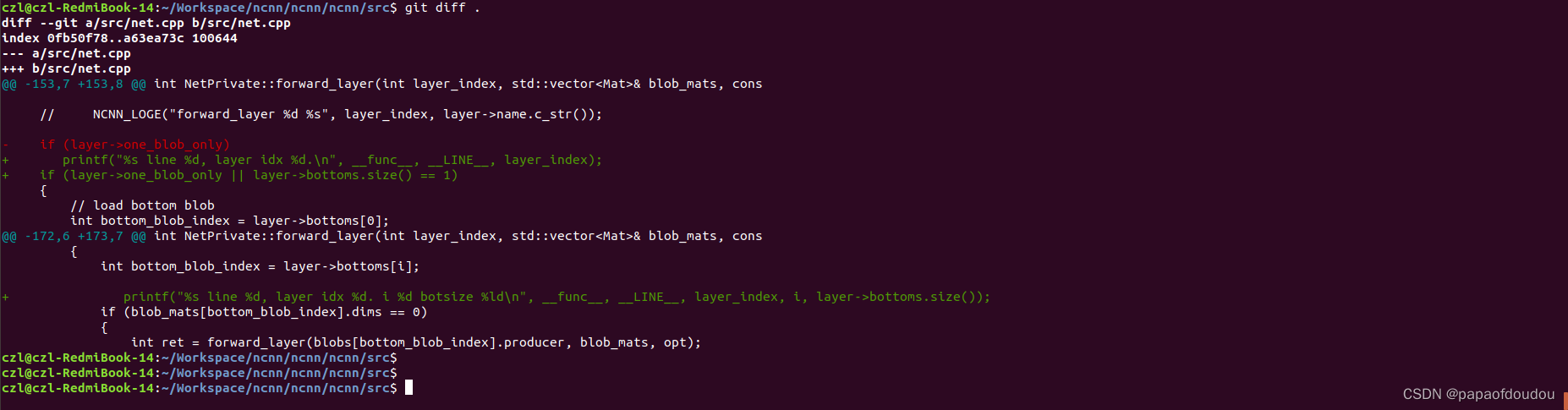

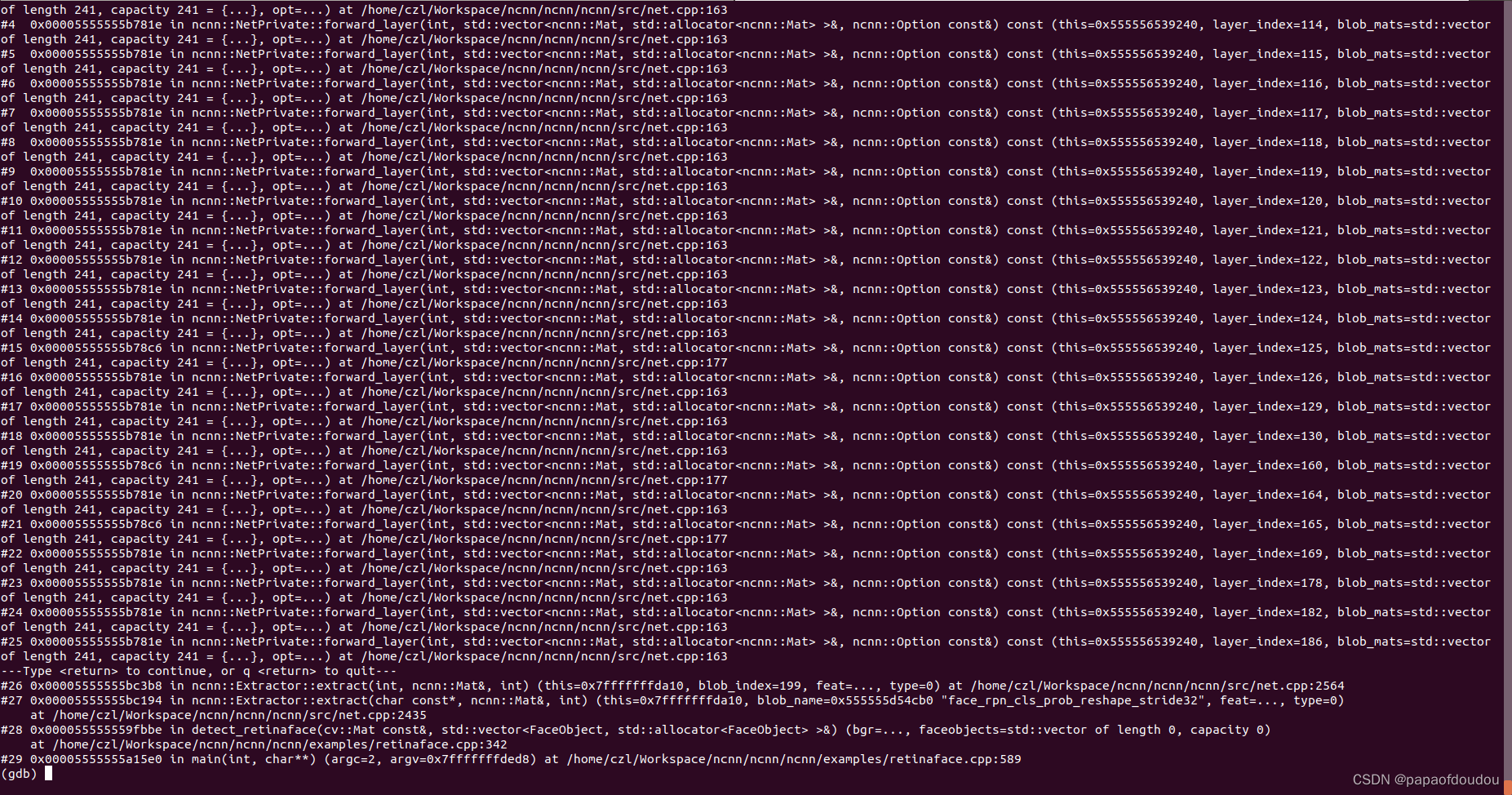

NCNN inference invocation is network.extract, it is a rescurisive impl. you can test like this:

and bottom blob is a input tensor for specify netowrk, top blob is the output blob for specify netowork.

NCNN模型文件分析

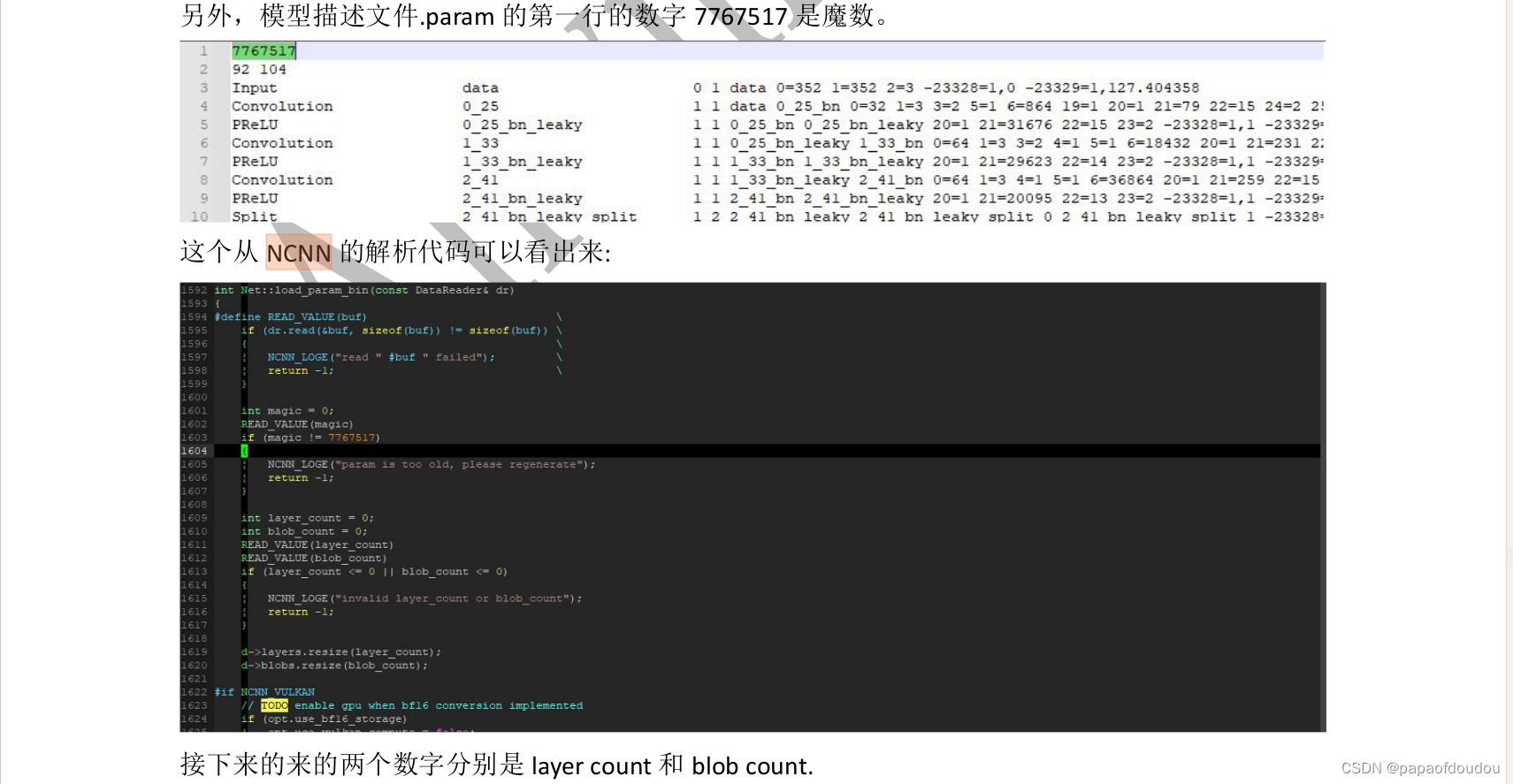

模型文件的第一行是魔数，第二行的两个数字分别是层数和BLOB（我的理解是tensor）数。

NCNN KL量化分析

理论分析看下面博客

模型量化中的KL散度扫盲_papaofdoudou的博客-优快云博客_kl三度我是万万没想到，最后还是入了算法的坑，虽然和正经数学，信息学相关专业的同学没法比，充其量算是半个爱好者，但是逐渐愿意投入时间思考这方面的问题，对于一个年近不惑的中年人来说，不知道是幸还是不幸。今天扫盲的是KL散度算法，在神经网络前向传递的过程中，KL三度算法用来评估各层量化前后的信息损失。下面一段文字来自于网文摘抄，觉得不错，至少感觉假以时日，自己可以理解，权且贴在这里：K-L散度，全称是Kullback-Leibler Divergence，是一种量化两种概率分布P和Q之间差异的方式，又叫相对https://blog.youkuaiyun.com/tugouxp/article/details/122566431?spm=1001.2014.3001.5502

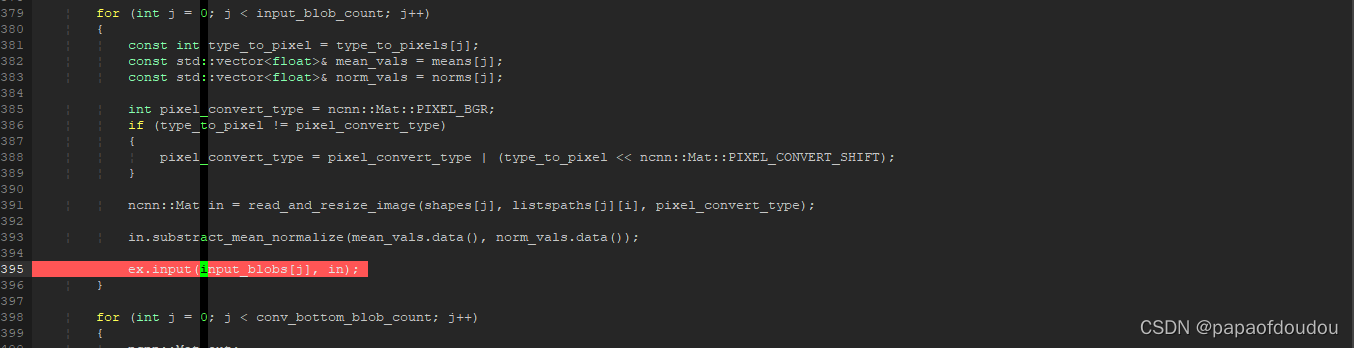

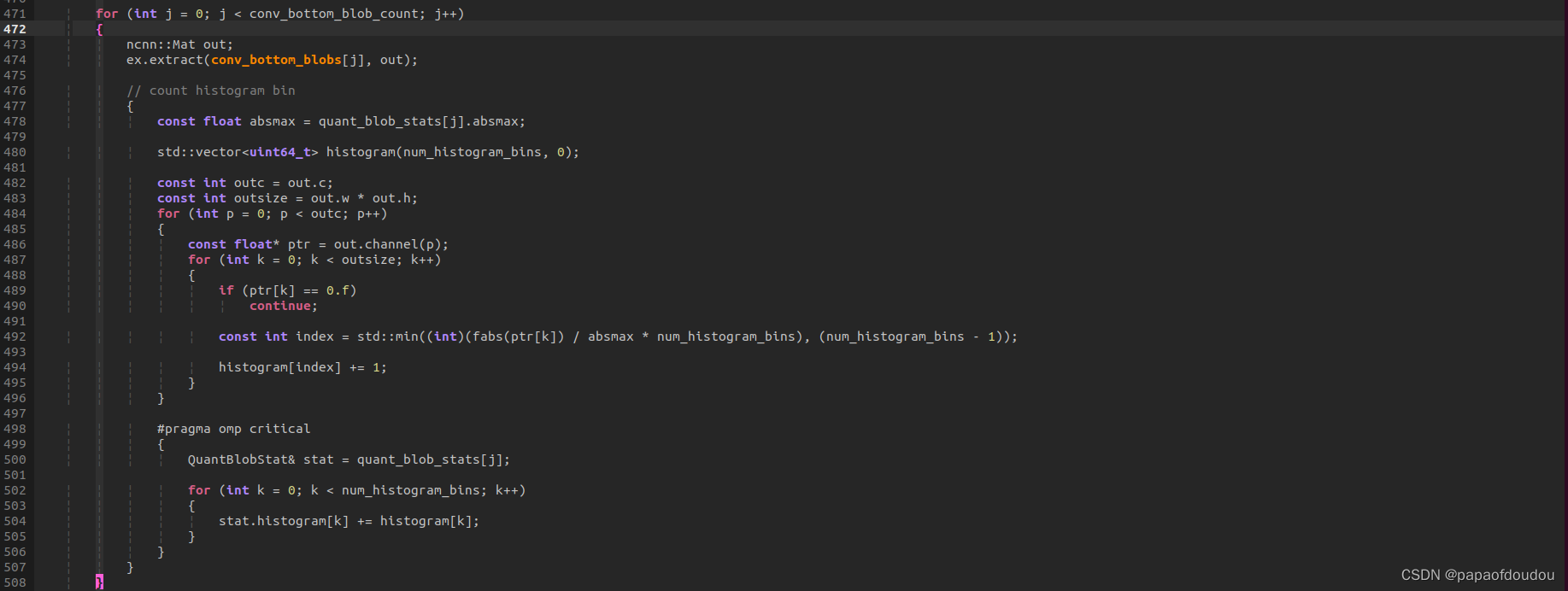

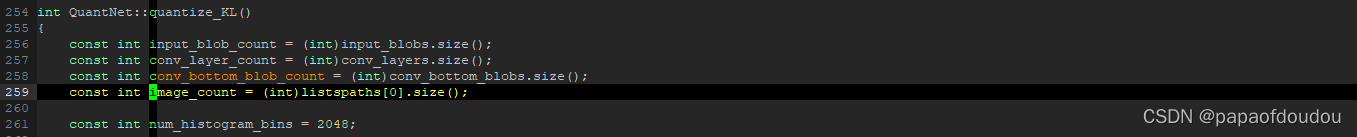

for (int i = 0; i < image_count; i++){

}

可以分析一下，针对每张图片，找到层的输出tensor,然后将通道的数据除以最大值，之后乘BIN数，目的是得到此数据归属的BIN，之后对对应的BIN加1，表示当前数据归属此BIN，对于多通道的TENSOR，则所有通道共用一个BIN序列和最大值，这说明NCNN不支持PER CHANNEL 量化。

当计算出所有TENSOR的BINS分布后，在将其累加到stat，stat每个输出TENSOR有一个。从这里看，bottom表示输出吧。

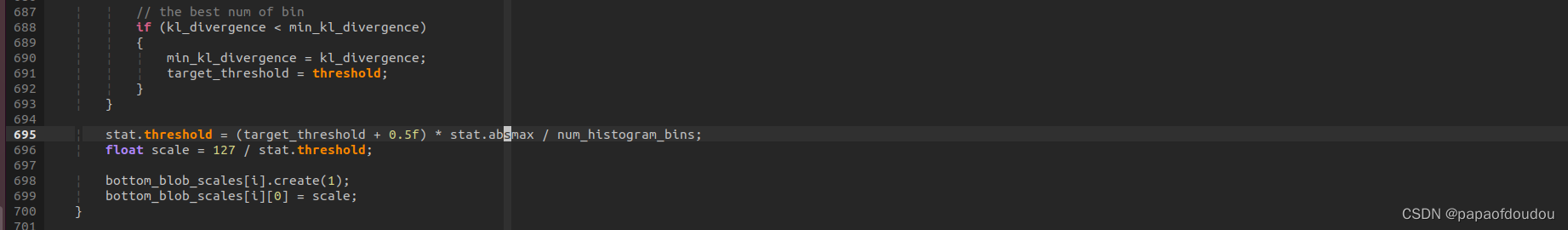

由于NCNN仅支持INT8对对称量化，所以对于量化来说，仅仅需要一个缩放系数即可，KL算法的关键就是找到这个缩放系数，通过找到一个介于128和2048的threshold，表示BIN为此值时信息损失最小，据此得到浮点threshold对应值，此值对应量化的127，即可得到缩放系数scale. 如下图所示：

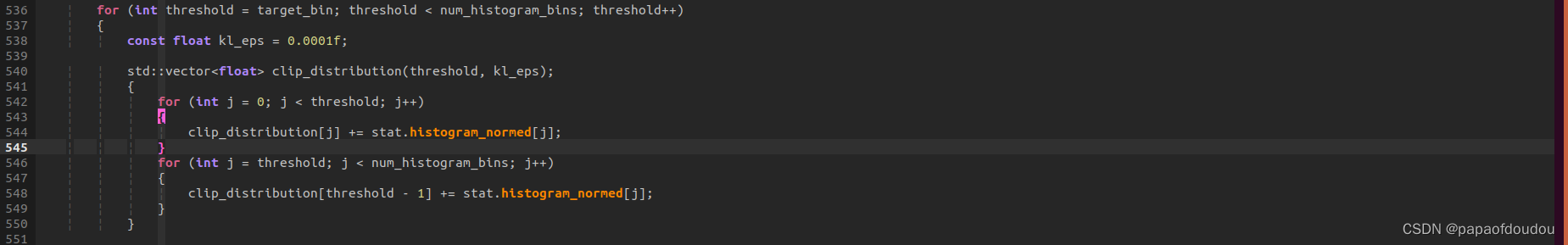

clip_distribution:

这段代码的操作如下图所示：

从图示中可以明显看出变量名命名为clip_distritution的原因了吧。

关于不同BINS下的直方图的生成方式，可以参考如下图：

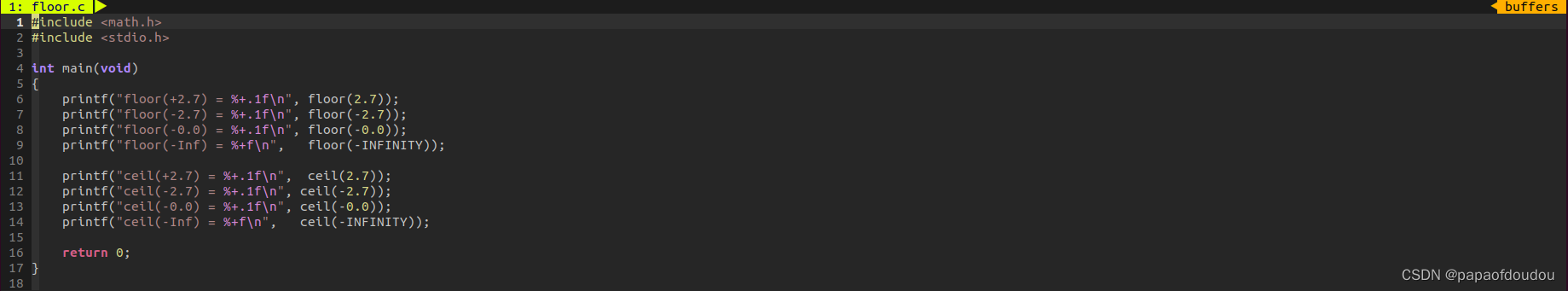

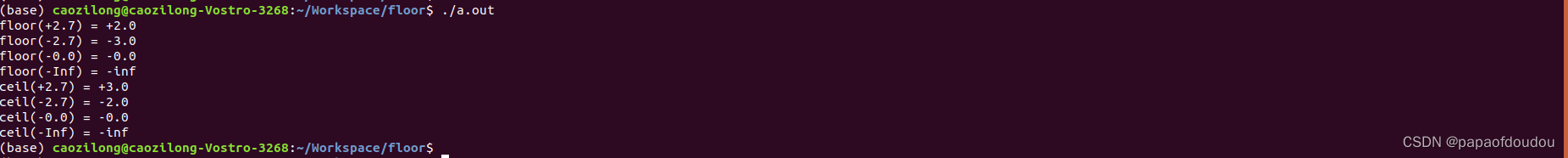

ceil and floor

NCNN推理的流程特点：

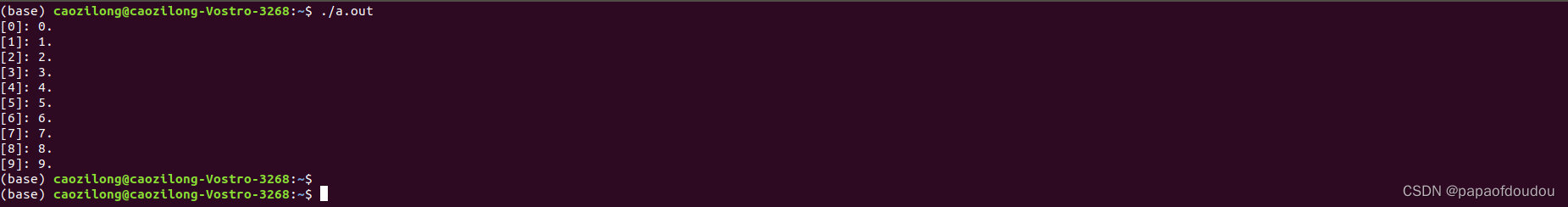

总体上，NCNN的推理是一个递归处理的过程，有点类似于下面的第归程序

#include <stdio.h>
#include <stdlib.h>

void print_array(unsigned char *a, int n)
{
	if(n > 0)
	{
		print_array(a,n-1);
	}

	printf("[%d]: %d.\n", n, a[n]);

	return;
}

int main(void)
{
	int i;
	unsigned char array[10];

	for(i = 0; i < 10; i ++)
		array[i] = i;

    print_array(array, 9);
	return 0;
}
