前言：为什么 ConstraintLayout 是 Android 布局的“优化之王”？

作为 Android 开发者，你是否也曾被多层嵌套的 LinearLayout、RelativeLayout 搞得头大？布局文件越写越复杂，预览时卡顿，运行时还容易出现适配问题 —— 这正是 ConstraintLayout 要解决的核心痛点。

自 2016 年 Google I/O 推出以来，它凭借扁平化布局能力、灵活的约束机制和强大的辅助工具，逐渐成为 Android 布局的首选方案，如今已更新至 2.0 + 版本，新增了 MotionLayout、Flow 等实用功能，进一步降低了复杂 UI 的开发门槛。

这篇文章会从基础用法到进阶技巧，再到真实业务场景落地，手把手带你吃透 ConstraintLayout。全文全是能直接复制粘贴的示例代码和踩坑总结，无论是新手入门还是老手优化布局，都能有所收获。

建议先收藏，点关注不迷路，再跟着示例一步步实操，遇到问题可以在评论区交流～

一、为什么 ConstraintLayout 是布局最优解？

在讲具体用法前，先搞懂一个核心问题：我们为什么要放弃传统布局，选择 ConstraintLayout？这背后藏着布局性能和开发效率的双重考量。

1.1 传统布局的三大痛点

• 嵌套过深导致性能下滑：LinearLayout 嵌套 3 层以上时，measure/layout 耗时会呈指数增长；RelativeLayout 虽然嵌套少，但单层测量复杂度是 O (n²)，控件越多越卡顿。
• 适配难度高：不同屏幕尺寸下，固定 dp 值容易出现控件重叠或留白，权重（weight）分配在复杂布局中容易失效。
• 维护成本高：多层嵌套的布局文件可读性差，修改一个控件位置可能需要调整多个父布局的参数，牵一发而动全身。

1.2 ConstraintLayout 的核心优势

• 极致扁平化：单层 ConstraintLayout 即可实现复杂 UI，彻底消除多层嵌套，测量效率比传统布局提升 30% 以上。
• 约束机制灵活：支持相对定位、百分比定位、角度定位等多种方式，适配所有屏幕尺寸，多语言场景下无需额外调整。
• 辅助工具强大：2.0 版本新增 Barrier、Group、Flow 等辅助组件，解决了传统布局中对齐难、批量控制难的问题。
• 兼容动画与动态布局：内置 MotionLayout 支持声明式动画，Placeholder 可实现动态布局切换，无需手动编写复杂逻辑。

1.3 环境配置（超简单）

Android Studio 2.3 及以上版本已默认支持 ConstraintLayout，只需在 build.gradle 中添加依赖（建议使用最新稳定版）：

dependencies {
    implementation 'androidx.constraintlayout:constraintlayout:2.1.4'
}

同步后即可在布局文件中使用，根标签为androidx.constraintlayout.widget.ConstraintLayout。

---

二、基础篇：30 分钟掌握核心约束语法

ConstraintLayout 的核心是 “约束”—— 通过定义控件与父布局、控件与控件之间的关系，确定控件的位置和大小。这部分是入门关键，掌握后能解决 80% 的简单布局需求。

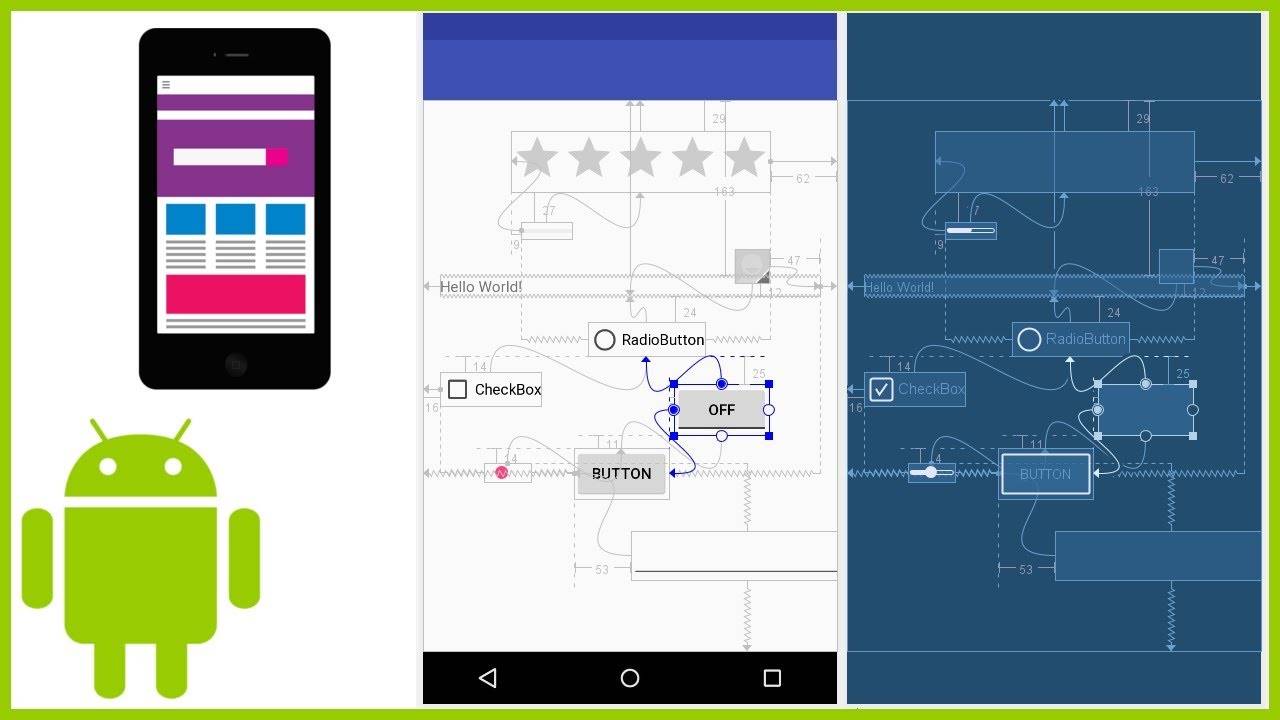

2.1 核心原则：约束的 “四象限” 逻辑

所有约束都围绕 “水平方向” 和 “垂直方向” 展开，每个方向至少需要 1 个约束才能确定控件位置，否则运行时控件会跑到左上角（0,0）位置。

• 水平方向：left/start（左）、right/end（右）
• 垂直方向：top（上）、bottom（下）

简单说：给控件设置 “左靠谁、右靠谁、上靠谁、下靠谁”，它就会乖乖待在该待的位置。

2.2 基础约束属性（一看就懂）

约束属性的命名有规律：layout_constraint[当前控件方向]_to[目标控件方向]Of，比如layout_constraintStart_toStartOf表示 “当前控件的左边缘对齐目标控件的左边缘”。

约束属性	作用	示例
layout_constraintStart_toStartOf	左边缘对齐目标左边缘	父布局左对齐：parent
layout_constraintEnd_toEndOf	右边缘对齐目标右边缘	控件 A 右对齐控件 B：@id/viewA
layout_constraintTop_toTopOf	上边缘对齐目标上边缘	父布局上对齐：parent
layout_constraintBottom_toBottomOf	下边缘对齐目标下边缘	控件 A 下对齐控件 B：@id/viewA
layout_constraintStart_toEndOf	左边缘对齐目标右边缘	控件 B 在控件 A 右侧：@id/viewA
layout_constraintTop_toBottomOf	上边缘对齐目标下边缘	控件 B 在控件 A 下方：@id/viewA

2.3 实战示例：实现一个简单登录表单

下面用基础约束实现一个包含 “用户名、密码输入框 + 登录按钮” 的登录表单，布局无嵌套，适配所有屏幕：

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:padding="20dp">

    <!-- 用户名标签 -->
    <TextView
        android:id="@+id/tv_username"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="用户名："
        android:textSize="18sp"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintTop_margin="100dp"/>

    <!-- 用户名输入框 -->
    <EditText
        android:id="@+id/et_username"
        android:layout_width="0dp"  <!-- MATCH_CONSTRAINT，自适应宽度 -->
        android:layout_height="wrap_content"
        android:hint="请输入用户名"
        android:padding="10dp"
        android:background="@drawable/et_bg"
        app:layout_constraintStart_toEndOf="@id/tv_username"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintTop_toTopOf="@id/tv_username"
        app:layout_constraintStart_margin="10dp"/>

    <!-- 密码标签 -->
    <TextView
        android:id="@+id/tv_password"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="密码："
        android:textSize="18sp"
        app:layout_constraintStart_toStartOf="@id/tv_username"
        app:layout_constraintTop_toBottomOf="@id/et_username"
        app:layout_constraintTop_margin="20dp"/>

    <!-- 密码输入框 -->
    <EditText
        android:id="@+id/et_password"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:hint="请输入密码"
        android:inputType="textPassword"
        android:padding="10dp"
        android:background="@drawable/et_bg"
        app:layout_constraintStart_toEndOf="@id/tv_password"
        app:layout_constraintEnd_toEndOf="@id/et_username"
        app:layout_constraintTop_toTopOf="@id/tv_password"
        app:layout_constraintStart_margin="10dp"/>

    <!-- 登录按钮 -->
    <Button
        android:id="@+id/btn_login"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="登录"
        android:textSize="18sp"
        android:paddingHorizontal="40dp"
        android:paddingVertical="10dp"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintTop_toBottomOf="@id/et_password"
        app:layout_constraintTop_margin="30dp"/>

</androidx.constraintlayout.widget.ConstraintLayout>

关键知识点解析：

1. 宽度设置为 0dp：ConstraintLayout 中不推荐使用match_parent，用0dp（即MATCH_CONSTRAINT）配合左右约束，可实现类似 match_parent 的效果，且更灵活。
2. 基线对齐：如果标签和输入框文字大小不同，可使用app:layout_constraintBaseline_toBaselineOf="@id/tv_username"替代top约束，确保文字基线对齐，视觉更协调。
3. margin 用法：与传统布局一致，但只有设置了对应方向的约束，margin 才会生效（比如layout_constraintStart_margin需要配合layout_constraintStart_toXXX）。

2.4 常用辅助属性：让布局更灵活

除了基础约束，这几个属性能解决大部分适配问题，必须掌握：

（1）百分比偏移（bias）

控制控件在约束范围内的偏移比例，取值 0-1，默认 0.5（居中）。比如让登录按钮在水平方向偏移 30%：

app:layout_constraintHorizontal_bias="0.3"  <!-- 水平方向左偏30% -->
app:layout_constraintVertical_bias="0.7"    <!-- 垂直方向下偏70% -->

注意：使用时必须设置对应方向的双向约束（比如水平偏移需要同时设置start和end约束）。

（2）宽高比（ratio）

无需计算，直接设置控件宽高比例，适配所有屏幕。比如实现 16:9 的 Banner 图：

<ImageView
    android:id="@+id/iv_banner"
    android:layout_width="0dp"
    android:layout_height="0dp"
    android:scaleType="centerCrop"
    android:src="@drawable/banner"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintEnd_toEndOf="parent"
    app:layout_constraintTop_toTopOf="parent"
    app:layout_constraintDimensionRatio="16:9"/>  <!-- 宽:高=16:9 -->

• 若想固定高度、自适应宽度，可写成H,16:9（H 表示高度固定，宽高比 16:9）；
• 若想固定宽度、自适应高度，可写成W,16:9（W 表示宽度固定）。

（3）GONE Margin

当约束的目标控件设置为GONE时，当前控件的 margin 会自动使用goneMargin值，避免出现空白。比如密码输入框依赖密码标签，当标签隐藏时：

app:layout_constraintStart_toEndOf="@id/tv_password"
app:layout_constraintStart_margin="10dp"  <!-- 标签显示时的margin -->
app:layout_constraintGoneMarginStart="20dp"  <!-- 标签隐藏时的margin -->

---

三、进阶篇：辅助组件 + 约束链，搞定复杂布局

基础用法只能解决简单布局，要实现更复杂的 UI（比如多列表单、动态标签栏、不规则对齐），就需要用到 ConstraintLayout 2.0 + 的辅助组件和约束链功能 —— 这也是它相比传统布局的核心优势。

3.1 辅助组件：5 个 “神器” 简化布局

辅助组件（ConstraintLayout Helpers）是虚拟控件，不会显示在界面上，仅用于辅助定位和控制，下面是开发中最常用的 5 个：

（1）Guideline：辅助线（最常用）

用于将屏幕划分为固定比例或固定尺寸的区域，统一控件定位标准，适配不同屏幕。支持垂直（vertical）和水平（horizontal）两种方向。

示例：用 Guideline 实现三列布局

<!-- 垂直辅助线：距离父布局左侧30%宽度 -->
<androidx.constraintlayout.widget.Guideline
    android:id="@+id/guideline_vertical1"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:orientation="vertical"
    app:layout_constraintGuide_percent="0.3"/>

<!-- 垂直辅助线：距离父布局左侧70%宽度 -->
<androidx.constraintlayout.widget.Guideline
    android:id="@+id/guideline_vertical2"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:orientation="vertical"
    app:layout_constraintGuide_percent="0.7"/>

<!-- 水平辅助线：距离父布局顶部100dp -->
<androidx.constraintlayout.widget.Guideline
    android:id="@+id/guideline_horizontal"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:orientation="horizontal"
    app:layout_constraintGuide_begin="100dp"/>

<!-- 三个均等分布的按钮 -->
<Button
    android:layout_width="0dp"
    android:layout_height="wrap_content"
    android:text="按钮1"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintEnd_toStartOf="@id/guideline_vertical1"
    app:layout_constraintTop_toTopOf="@id/guideline_horizontal"/>

<Button
    android:layout_width="0dp"
    android:layout_height="wrap_content"
    android:text="按钮2"
    app:layout_constraintStart_toEndOf="@id/guideline_vertical1"
    app:layout_constraintEnd_toStartOf="@id/guideline_vertical2"
    app:layout_constraintTop_toTopOf="@id/guideline_horizontal"/>

<Button
    android:layout_width="0dp"
    android:layout_height="wrap_content"
    android:text="按钮3"
    app:layout_constraintStart_toEndOf="@id/guideline_vertical2"
    app:layout_constraintEnd_toEndOf="parent"
    app:layout_constraintTop_toTopOf="@id/guideline_horizontal"/>

优势：修改辅助线位置即可调整所有关联控件的布局，无需逐个修改，维护效率翻倍。

（2）Barrier：动态屏障（解决对齐难题）

当多个控件宽度不固定（比如多语言文本）时，Barrier 可自动以最宽控件的边缘为基准，创建动态边界，让其他控件统一对齐。

示例：解决表单标签宽度不一致导致的输入框对齐问题

<!-- 用户名标签（可能是多语言，宽度不固定） -->
<TextView
    android:id="@+id/tv_username"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:text="Username"
    android:textSize="18sp"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintTop_toTopOf="parent"
    app:layout_constraintTop_margin="50dp"/>

<!-- 密码标签（宽度可能与用户名不同） -->
<TextView
    android:id="@+id/tv_password"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:text="Password（密码）"
    android:textSize="18sp"
    app:layout_constraintStart_toStartOf="@id/tv_username"
    app:layout_constraintTop_toBottomOf="@id/tv_username"
    app:layout_constraintTop_margin="20dp"/>

<!-- 动态屏障：以两个标签的右边缘为基准，创建右侧屏障 -->
<androidx.constraintlayout.widget.Barrier
    android:id="@+id/barrier"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:orientation="vertical"  <!-- 垂直屏障，控制水平方向对齐 -->
    app:layout_constraint_barrierDirection="end"  <!-- 屏障在参考控件的右侧 -->
    app:constraint_referenced_ids="tv_username,tv_password"/>  <!-- 参考的控件ID -->

<!-- 用户名输入框：左边缘对齐屏障 -->
<EditText
    android:layout_width="0dp"
    android:layout_height="wrap_content"
    android:hint="Enter username"
    app:layout_constraintStart_toEndOf="@id/barrier"
    app:layout_constraintEnd_toEndOf="parent"
    app:layout_constraintTop_toTopOf="@id/tv_username"
    app:layout_constraintStart_margin="10dp"/>

<!-- 密码输入框：左边缘对齐屏障，自动与用户名输入框对齐 -->
<EditText
    android:layout_width="0dp"
    android:layout_height="wrap_content"
    android:hint="Enter password"
    app:layout_constraintStart_toEndOf="@id/barrier"
    app:layout_constraintEnd_toEndOf="parent"
    app:layout_constraintTop_toTopOf="@id/tv_password"
    app:layout_constraintStart_margin="10dp"/>

效果：无论两个标签哪个更宽，输入框都会自动对齐最宽标签的右侧，完美适配多语言场景。

（3）Group：批量控制视图可见性

当需要同时显示 / 隐藏多个控件时，用 Group 无需逐个设置visibility，只需控制 Group 的状态即可。

示例：控制表单的显示与隐藏

<androidx.constraintlayout.widget.Group
    android:id="@+id/group_form"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    app:constraint_referenced_ids="tv_username,tv_password,et_username,et_password"/>

<!-- 代码中控制 -->
Group groupForm = findViewById(R.id.group_form);
groupForm.setVisibility(View.GONE);  // 隐藏所有关联控件
groupForm.setVisibility(View.VISIBLE);  // 显示所有关联控件

（4）Flow：动态流式布局（替代 Flexbox）

ConstraintLayout 2.0 新增的 Flow 组件，支持水平 / 垂直方向的自动换行，无需引入第三方库（如 FlexboxLayout），即可实现动态标签栏、兴趣标签等布局。

示例：实现自适应换行的标签栏

<androidx.constraintlayout.widget.Flow
    android:layout_width="0dp"
    android:layout_height="wrap_content"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintEnd_toEndOf="parent"
    app:layout_constraintTop_toTopOf="parent"
    app:layout_constraintTop_margin="20dp"
    app:flow_horizontalGap="10dp"  <!-- 水平间距 -->
    app:flow_verticalGap="10dp"    <!-- 垂直间距 -->
    app:flow_orientation="horizontal"  <!-- 水平方向排列 -->
    app:flow_wrapMode="wrap"        <!-- 自动换行 -->
    app:constraint_referenced_ids="tag1,tag2,tag3,tag4,tag5,tag6"/>

<!-- 标签控件 -->
<TextView
    android:id="@+id/tag1"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:text="Android"
    android:padding="8dp"
    android:background="@drawable/tag_bg"
    android:textSize="14sp"/>

<TextView
    android:id="@+id/tag2"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:text="ConstraintLayout"
    android:padding="8dp"
    android:background="@drawable/tag_bg"
    android:textSize="14sp"/>

<!-- 省略其他标签... -->

核心属性：

• flow_wrapMode：wrap（自动换行）、chain（不换行，形成约束链）、aligned（对齐换行）；
• flow_horizontalStyle：控制水平方向的对齐方式（spread、packed、spread_inside）；
• flow_maxElementsWrap：设置每行最多显示的控件数量。

（5）Placeholder：动态布局切换

Placeholder 是占位控件，可在运行时将其他控件 “移动” 到占位位置，实现动态布局切换（比如详情页和列表页的视图复用）。

示例：动态切换视图

<!-- 占位符：定义切换后的位置 -->
<androidx.constraintlayout.widget.Placeholder
    android:id="@+id/placeholder"
    android:layout_width="0dp"
    android:layout_height="200dp"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintEnd_toEndOf="parent"
    app:layout_constraintTop_toTopOf="parent"
    app:layout_constraintTop_margin="20dp"/>

<!-- 原始视图：默认显示在底部 -->
<ImageView
    android:id="@+id/iv_origin"
    android:layout_width="100dp"
    android:layout_height="100dp"
    android:src="@drawable/icon"
    app:layout_constraintBottom_toBottomOf="parent"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintEnd_toEndOf="parent"
    app:layout_constraintBottom_margin="50dp"/>

<!-- 代码中切换 -->
Placeholder placeholder = findViewById(R.id.placeholder);
ImageView ivOrigin = findViewById(R.id.iv_origin);
placeholder.setContentId(ivOrigin.getId());  // 将ivOrigin移动到占位符位置

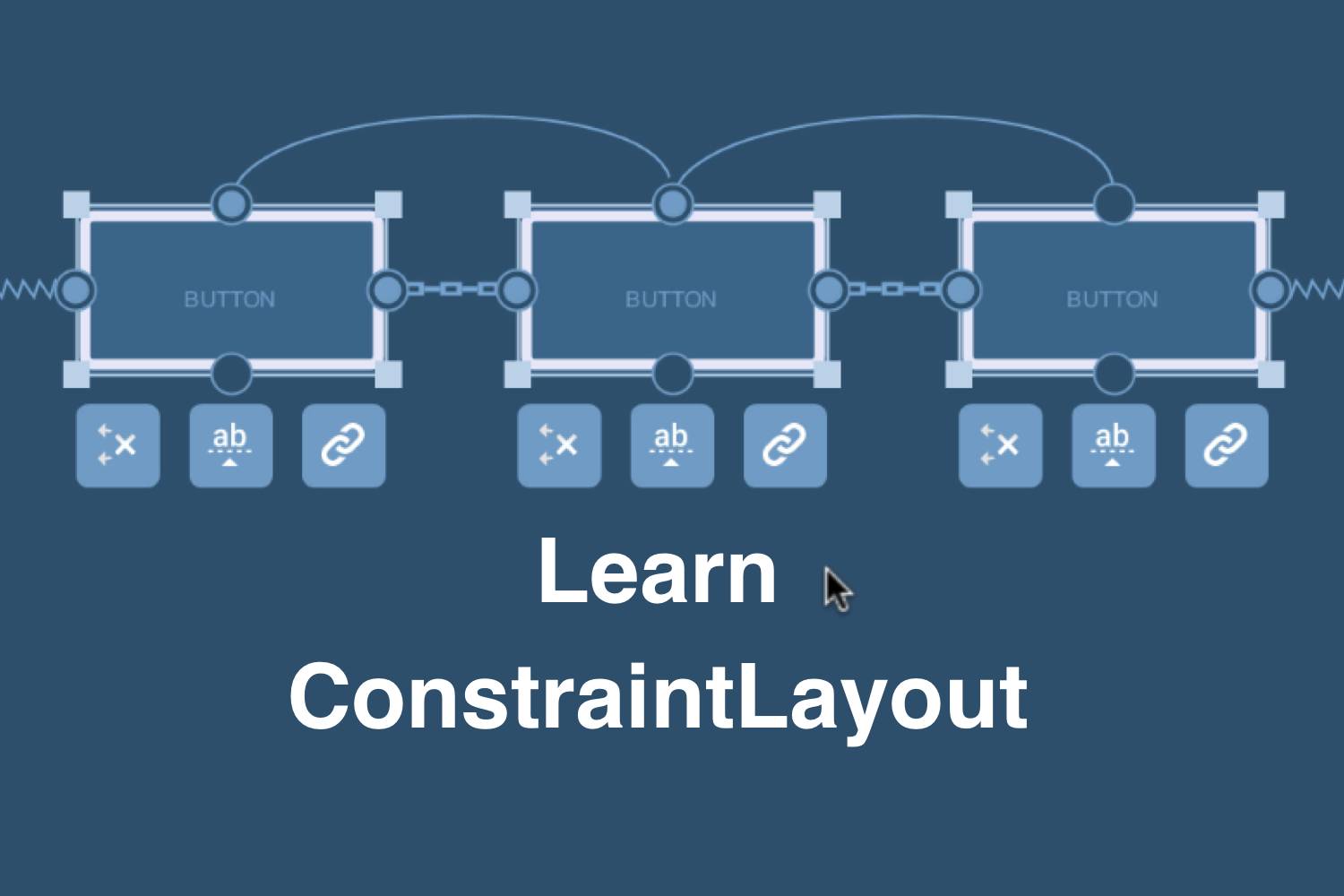

3.2 约束链：实现控件均分与对齐

当多个控件通过约束首尾相连（比如 A 的 end 连 B 的 start，B 的 end 连 C 的 start），就会形成约束链。通过设置链头的属性，可实现均分、居中、紧凑排列等效果。

（1）约束链的创建

以水平约束链为例，需满足：

1. 第一个控件的 start 约束父布局 start；
2. 中间控件的 start 约束前一个控件的 end；
3. 最后一个控件的 end 约束父布局 end；
4. 所有控件的 top 和 bottom 约束保持一致（确保垂直方向对齐）。

示例：水平均分的三个按钮

<Button
    android:id="@+id/btn1"
    android:layout_width="0dp"
    android:layout_height="wrap_content"
    android:text="按钮1"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintEnd_toStartOf="@id/btn2"
    app:layout_constraintTop_toTopOf="parent"
    app:layout_constraintTop_margin="20dp"
    app:layout_constraintHorizontal_chainStyle="spread"/>  <!-- 链头设置链样式 -->

<Button
    android:id="@+id/btn2"
    android:layout_width="0dp"
    android:layout_height="wrap_content"
    android:text="按钮2"
    app:layout_constraintStart_toEndOf="@id/btn1"
    app:layout_constraintEnd_toStartOf="@id/btn3"
    app:layout_constraintTop_toTopOf="@id/btn1"/>

<Button
    android:id="@+id/btn3"
    android:layout_width="0dp"
    android:layout_height="wrap_content"
    android:text="按钮3"
    app:layout_constraintStart_toEndOf="@id/btn2"
    app:layout_constraintEnd_toEndOf="parent"
    app:layout_constraintTop_toTopOf="@id/btn1"/>

（2）三种链样式（chainStyle）

• spread（默认）：控件均匀分布，两端紧贴父布局，中间间距相等；
• spread_inside：控件均匀分布，两端与父布局保留间距；
• packed：控件紧凑排列在中间，可通过bias属性调整偏移方向。

（3）权重分配（weight）

与 LinearLayout 的 weight 类似，可通过layout_constraintHorizontal_weight设置控件在链中的占比：

<Button
    android:id="@+id/btn1"
    android:layout_width="0dp"
    android:layout_height="wrap_content"
    android:text="按钮1"
    app:layout_constraintHorizontal_weight="1"  <!-- 占1份 -->
    .../>

<Button
    android:id="@+id/btn2"
    android:layout_width="0dp"
    android:layout_height="wrap_content"
    android:text="按钮2"
    app:layout_constraintHorizontal_weight="2"  <!-- 占2份 -->
    .../>

效果：btn2 的宽度是 btn1 的 2 倍，自动适配屏幕宽度。

---

四、实战篇：3 个真实业务场景落地

理论讲完，必须结合实际业务场景才能真正掌握。下面三个案例都是开发中高频出现的，代码可直接复用。

4.1 场景 1：列表 Item 布局（替代嵌套 LinearLayout）

传统列表 Item 常用 “LinearLayout 嵌套 + weight” 实现，层级深、性能差。用 ConstraintLayout 可实现单层布局，且适配更灵活。

需求：实现一个新闻列表 Item，包含头像、标题、时间、点赞数，布局如下：

• 头像：固定大小 80dp，居左；
• 标题：在头像右侧，最多 2 行，超出省略；
• 时间：在标题下方，居左；
• 点赞数：在时间右侧，居右；
• 右侧箭头：居右，垂直居中。

完整代码：

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="100dp"
    android:padding="15dp">

    <!-- 头像 -->
    <ImageView
        android:id="@+id/iv_avatar"
        android:layout_width="80dp"
        android:layout_height="80dp"
        android:scaleType="centerCrop"
        android:src="@drawable/avatar"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintBottom_toBottomOf="parent"/>

    <!-- 标题 -->
    <TextView
        android:id="@+id/tv_title"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:text="ConstraintLayout实战：如何用单层布局实现高性能列表Item"
        android:textSize="16sp"
        android:textStyle="bold"
        android:maxLines="2"
        android:ellipsize="end"
        app:layout_constraintStart_toEndOf="@id/iv_avatar"
        app:layout_constraintEnd_toStartOf="@id/iv_arrow"
        app:layout_constraintTop_toTopOf="@id/iv_avatar"
        app:layout_constraintStart_margin="10dp"
        app:layout_constraintEnd_margin="10dp"/>

    <!-- 时间 -->
    <TextView
        android:id="@+id/tv_time"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="2小时前"
        android:textSize="12sp"
        android:textColor="@color/gray"
        app:layout_constraintStart_toStartOf="@id/tv_title"
        app:layout_constraintTop_toBottomOf="@id/tv_title"
        app:layout_constraintTop_margin="5dp"/>

    <!-- 点赞数 -->
    <TextView
        android:id="@+id/tv_like"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="128赞"
        android:textSize="12sp"
        android:textColor="@color/gray"
        app:layout_constraintStart_toEndOf="@id/tv_time"
        app:layout_constraintTop_toTopOf="@id/tv_time"
        app:layout_constraintStart_margin="15dp"/>

    <!-- 右侧箭头 -->
    <ImageView
        android:id="@+id/iv_arrow"
        android:layout_width="20dp"
        android:layout_height="20dp"
        android:src="@drawable/ic_arrow_right"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintBottom_toBottomOf="parent"/>

</androidx.constraintlayout.widget.ConstraintLayout>

优化点：

• 层级从传统的 3 层（LinearLayout 嵌套）减少到 1 层，测量耗时减少 50% 以上；
• 标题用0dp宽度配合maxLines和ellipsize，避免文字溢出；
• 所有控件通过约束关联，无需手动计算 margin，适配更稳定。

4.2 场景 2：复杂表单布局（多列 + 动态对齐）

企业级应用中常见的多列表单，标签和输入框交叉排列，且需要支持多语言适配。用 Guideline+Barrier 可轻松实现。

需求：

• 表单分为 2 列，左侧标签，右侧输入框 / 选择框；
• 第一列标签宽度自适应，第二列输入框统一对齐；
• 支持动态显示 / 隐藏部分表单项；
• 底部按钮区域居中排列。

核心代码（关键部分）：

<!-- 水平辅助线：划分上下区域（表单区域+按钮区域） -->
<androidx.constraintlayout.widget.Guideline
    android:id="@+id/guideline_horizontal"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:orientation="horizontal"
    app:layout_constraintGuide_percent="0.85"/>

<!-- 垂直辅助线：划分左右列（标签列+输入列） -->
<androidx.constraintlayout.widget.Guideline
    android:id="@+id/guideline_vertical"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:orientation="vertical"
    app:layout_constraintGuide_percent="0.3"/>

<!-- 第一行：姓名 -->
<TextView
    android:id="@+id/tv_name"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:text="姓名："
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintTop_toTopOf="parent"
    app:layout_constraintTop_margin="20dp"/>

<EditText
    android:layout_width="0dp"
    android:layout_height="wrap_content"
    android:hint="请输入姓名"
    app:layout_constraintStart_toEndOf="@id/guideline_vertical"
    app:layout_constraintEnd_toEndOf="parent"
    app:layout_constraintTop_toTopOf="@id/tv_name"
    app:layout_constraintStart_margin="10dp"/>

<!-- 第二行：性别 -->
<TextView
    android:id="@+id/tv_gender"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:text="性别："
    app:layout_constraintStart_toStartOf="@id/tv_name"
    app:layout_constraintTop_toBottomOf="@id/tv_name"
    app:layout_constraintTop_margin="20dp"/>

<RadioGroup
    android:layout_width="0dp"
    android:layout_height="wrap_content"
    android:orientation="horizontal"
    app:layout_constraintStart_toEndOf="@id/guideline_vertical"
    app:layout_constraintEnd_toEndOf="parent"
    app:layout_constraintTop_toTopOf="@id/tv_gender"
    app:layout_constraintStart_margin="10dp">

    <RadioButton
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="男"/>

    <RadioButton
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="女"
        android:layout_marginStart="20dp"/>
</RadioGroup>

<!-- 第三行：手机号（多语言文本，宽度不固定） -->
<TextView
    android:id="@+id/tv_phone"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:text="Phone Number（手机号）："
    app:layout_constraintStart_toStartOf="@id/tv_name"
    app:layout_constraintTop_toBottomOf="@id/tv_gender"
    app:layout_constraintTop_margin="20dp"/>

<!-- 动态屏障：确保输入框对齐最宽标签 -->
<androidx.constraintlayout.widget.Barrier
    android:id="@+id/barrier_phone"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:orientation="vertical"
    app:layout_constraint_barrierDirection="end"
    app:constraint_referenced_ids="tv_name,tv_gender,tv_phone"/>

<EditText
    android:layout_width="0dp"
    android:layout_height="wrap_content"
    android:hint="请输入手机号"
    android:inputType="phone"
    app:layout_constraintStart_toEndOf="@id/barrier_phone"
    app:layout_constraintEnd_toEndOf="parent"
    app:layout_constraintTop_toTopOf="@id/tv_phone"
    app:layout_constraintStart_margin="10dp"/>

<!-- 底部按钮区域 -->
<Button
    android:id="@+id/btn_submit"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:text="提交"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintEnd_toEndOf="parent"
    app:layout_constraintTop_toTopOf="@id/guideline_horizontal"
    app:layout_constraintTop_margin="10dp"/>

<Button
    android:id="@+id/btn_cancel"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:text="取消"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintEnd_toStartOf="@id/btn_submit"
    app:layout_constraintTop_toTopOf="@id/btn_submit"
    app:layout_constraintEnd_margin="20dp"/>

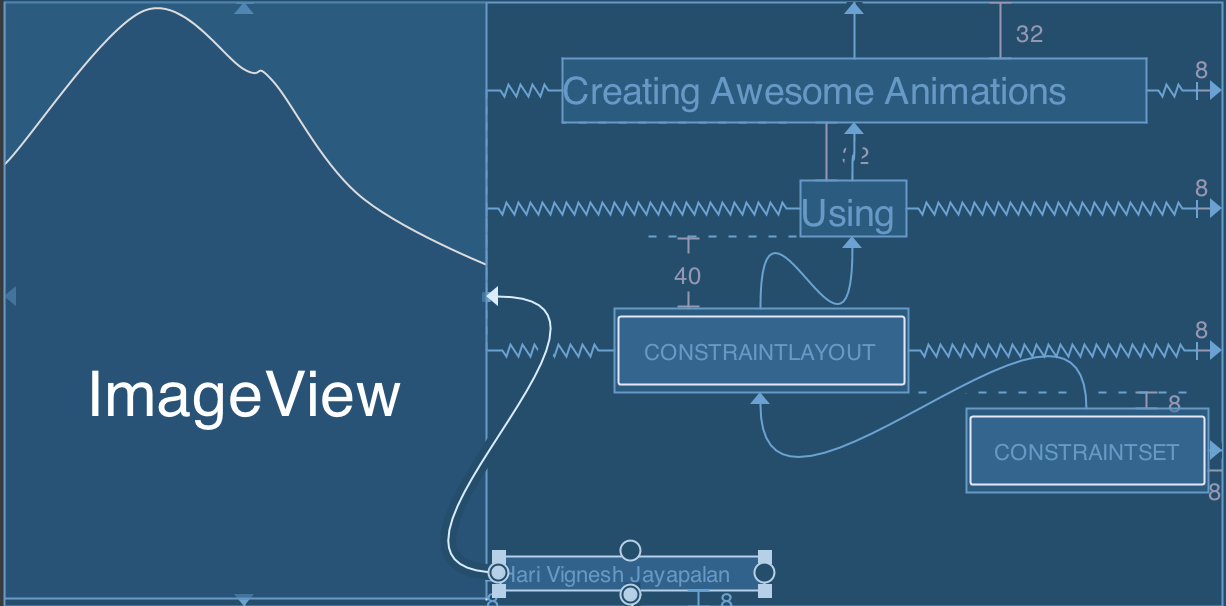

4.3 场景 3：MotionLayout 实现过渡动画（无需代码）

ConstraintLayout 2.0 内置的 MotionLayout，可通过 XML 声明式实现复杂动画，无需编写 Java/Kotlin 代码，支持页面切换、控件变换、手势交互等。

需求：实现一个登录页到注册页的过渡动画，点击 “注册” 按钮后，登录表单滑出，注册表单滑入。

步骤 1：布局文件（使用 MotionLayout 作为根布局）

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.motion.widget.MotionLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    app:layoutDescription="@xml/motion_scene_login"  <!-- 关联动画配置文件 -->
    android:padding="20dp">

    <!-- 登录表单（默认显示） -->
    <LinearLayout
        android:id="@+id/login_layout"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="vertical"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintTop_margin="100dp">

        <EditText
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:hint="用户名"
            android:marginBottom="15dp"/>

        <EditText
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:hint="密码"
            android:inputType="textPassword"
            android:marginBottom="20dp"/>

        <Button
            android:id="@+id/btn_login"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:text="登录"/>

        <TextView
            android:id="@+id/tv_go_register"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="还没有账号？去注册"
            android:textColor="@color/blue"
            android:layout_gravity="center_horizontal"
            android:layout_marginTop="15dp"/>
    </LinearLayout>

    <!-- 注册表单（默认隐藏） -->
    <LinearLayout
        android:id="@+id/register_layout"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="vertical"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:layout_constraintTop_margin="100dp"
        android:visibility="invisible">  <!-- 初始隐藏 -->

        <EditText
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:hint="用户名"
            android:marginBottom="15dp"/>

        <EditText
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:hint="密码"
            android:inputType="textPassword"
            android:marginBottom="15dp"/>

        <EditText
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:hint="确认密码"
            android:inputType="textPassword"
            android:marginBottom="20dp"/>

        <Button
            android:id="@+id/btn_register"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:text="注册"/>

        <TextView
            android:id="@+id/tv_go_login"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="已有账号？去登录"
            android:textColor="@color/blue"
            android:layout_gravity="center_horizontal"
            android:layout_marginTop="15dp"/>
    </LinearLayout>

</androidx.constraintlayout.motion.widget.MotionLayout>

步骤 2：创建 MotionScene 动画配置文件（res/xml/motion_scene_login.xml）

<?xml version="1.0" encoding="utf-8"?>
<MotionScene
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto">

    <!-- 初始状态（登录表单显示） -->
    <ConstraintSet android:id="@+id/start">
        <Constraint
            android:id="@id/login_layout"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintEnd_toEndOf="parent"
            app:layout_constraintTop_toTopOf="parent"
            app:layout_constraintTop_margin="100dp"/>

        <Constraint
            android:id="@id/register_layout"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintEnd_toEndOf="parent"
            app:layout_constraintTop_toBottomOf="parent"  <!-- 初始位置在屏幕下方 -->
            android:visibility="visible"/>
    </ConstraintSet>

    <!-- 目标状态（注册表单显示） -->
    <ConstraintSet android:id="@+id/end">
        <Constraint
            android:id="@id/login_layout"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintEnd_toEndOf="parent"
            app:layout_constraintBottom_toTopOf="parent"  <!-- 目标位置在屏幕上方 -->
            android:visibility="visible"/>

        <Constraint
            android:id="@id/register_layout"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            app:layout_constraintStart_toStartOf="parent"
            app:layout_constraintEnd_toEndOf="parent"
            app:layout_constraintTop_toTopOf="parent"
            app:layout_constraintTop_margin="100dp"/>
    </ConstraintSet>

    <!-- 过渡动画配置 -->
    <Transition
        app:constraintSetStart="@id/start"
        app:constraintSetEnd="@id/end"
        app:duration="500">  <!-- 动画时长500ms -->

        <!-- 触发条件：点击“去注册”文本 -->
        <OnClick app:targetId="@id/tv_go_register"/>

        <!-- 动画插值器：加速后减速，更自然 -->
        <Interpolator app:interpolator="@android:anim/accelerate_decelerate_interpolator"/>
    </Transition>

    <!-- 反向过渡（注册页返回登录页） -->
    <Transition
        app:constraintSetStart="@id/end"
        app:constraintSetEnd="@id/start"
        app:duration="500">

        <OnClick app:targetId="@id/tv_go_login"/>
        <Interpolator app:interpolator="@android:anim/accelerate_decelerate_interpolator"/>
    </Transition>

</MotionScene>

效果：点击 “去注册” 后，登录表单向上滑出屏幕，注册表单从下方滑入，动画流畅，无需编写任何 Java/Kotlin 代码。

---

五、避坑篇：开发中最容易踩的 10 个坑

这部分是我实战中总结的血泪经验，避开这些坑能节省大量调试时间。

5.1 坑 1：控件跑到左上角（0,0）

• 原因：控件未设置足够的约束（水平或垂直方向缺少约束）；
• 解决方案：确保每个控件至少有 2 个约束（水平 1 个 + 垂直 1 个），比如start+top或start+bottom+end。

5.2 坑 2：match_parent 失效

• 原因：ConstraintLayout 不支持match_parent，设置后会显示异常；
• 解决方案：用0dp（MATCH_CONSTRAINT）配合对应方向的约束，比如实现宽度 match_parent：

  android:layout_width="0dp"
  app:layout_constraintStart_toStartOf="parent"
  app:layout_constraintEnd_toEndOf="parent"


5.3 坑 3：GONE Margin 不生效

• 原因：goneMargin属性与约束方向不匹配，比如layout_constraintGoneMarginStart需要配合layout_constraintStart_toXXX；
• 解决方案：确保goneMargin的方向与约束方向一致，且目标控件确实设置为GONE。

5.4 坑 4：约束链均分失效

• 原因：链中的控件宽度未设置为0dp，或链头未设置chainStyle；
• 解决方案：所有链中控件的宽度设为0dp，在链头（第一个控件）设置app:layout_constraintHorizontal_chainStyle="spread"。

5.5 坑 5：Barrier 不生效

• 原因：1. 屏障方向设置错误（比如垂直屏障用了 horizontal）；2. 参考控件 ID 写错；3. 屏障没有关联到其他控件；
• 解决方案：
  1. 垂直屏障（控制水平对齐）设为android:orientation="vertical"；
  2. 确保app:constraint_referenced_ids中的 ID 正确且用逗号分隔；
  3. 其他控件需约束到 Barrier，而不是直接约束参考控件。

5.6 坑 6：宽高比（ratio）不生效

• 原因：控件的宽高未设置为0dp，或宽高比格式错误；
• 解决方案：至少将宽或高中的一个设为0dp，格式严格按照 “宽：高”（如16:9）。

5.7 坑 7：基线对齐（baseline）不生效

• 原因：控件的高度设置为match_parent或0dp，基线对齐只对wrap_content或固定高度生效；
• 解决方案：将控件高度设为wrap_content或固定值，再使用app:layout_constraintBaseline_toBaselineOf。

5.8 坑 8：MotionLayout 动画卡顿

• 原因：动画中涉及过多控件，或使用了复杂的渐变效果；
• 解决方案：1. 减少动画涉及的控件数量；2. 关闭硬件加速（针对部分设备）；3. 简化动画效果，避免过度绘制。

5.9 坑 9：多语言适配时控件重叠

• 原因：标签文字长度变化，导致控件约束冲突；
• 解决方案：用 Barrier 替代固定的 Guideline，或给控件设置minWidth/maxWidth。

5.10 坑 10：布局预览正常，运行时异常

• 原因：Android Studio 的布局预览存在缓存，或约束属性存在隐性冲突；
• 解决方案：1. 点击预览界面的 “Refresh” 按钮刷新；2. 检查是否有重复的约束（比如同时设置start_toStartOf和start_toEndOf）；3. 清理项目缓存（File → Invalidate Caches）。

---

六、性能优化篇：让 ConstraintLayout 更快更流畅

ConstraintLayout 本身性能优异，但不合理的使用会导致性能下降。下面是 5 个关键优化技巧。

6.1 减少过度约束

• 避免给控件设置不必要的约束，比如同时设置start_toStartOf和end_toEndOf+horizontal_bias，只需保留start_toStartOf+end_toEndOf即可；
• 不要给wrap_content的控件设置双向约束（比如start+end），会增加测量耗时。

6.2 合理设置控件尺寸

• 已知尺寸的控件（如头像、图标）设置固定 dp 值，避免wrap_content；
• 复杂布局中优先使用0dp（MATCH_CONSTRAINT），比wrap_content测量更快。

6.3 避免嵌套 ConstraintLayout

• 虽然 ConstraintLayout 支持嵌套，但单层布局已能满足大部分需求，嵌套会增加测量层级；
• 若必须嵌套，建议不超过 2 层，且内层尽量简单。

6.4 利用工具排查性能问题

• Layout Inspector：Android Studio 自带工具，可查看运行时布局层级和控件属性，定位过度嵌套和约束冲突；
• GPU 过度绘制：开发者选项 → 调试 GPU 过度绘制，避免红色区域（过度绘制严重），可通过移除不必要的 background 解决；
• Systrace：分析布局测量、绘制耗时，定位卡顿点（命令：adb shell dumpsys gfxinfo <包名>）。

6.5 动态布局优化

• 动态添加控件时，尽量使用ConstraintSet批量设置约束，比逐个设置效率更高；
• 频繁切换的布局（如标签页），用 Placeholder 替代setVisibility，减少布局重绘。

---

七、总结与学习资源

ConstraintLayout 的核心价值在于 “扁平化” 和 “灵活性”，掌握它后，你会发现大部分复杂布局都能通过单层布局实现，开发效率和应用性能都会显著提升。

核心要点回顾

1. 约束是基础：每个控件至少需要 2 个约束（水平 + 垂直）；
2. 辅助组件是利器：Guideline、Barrier、Flow 能解决 80% 的复杂布局问题；
3. 实战是关键：多结合列表 Item、表单、动画等场景练习，才能真正掌握；
4. 避坑是捷径：记住常见坑点，能节省大量调试时间。
