从单体架构到微服务架构的演进历程
一、单体架构
1.1 什么时候用单体架构
在创业初期或项目开始时，项目整体功能比较少，开发人员也少，且项目需要用最少时间开发出来，用 MVP 方式快速进行市场验证是否可行，这时候就可以用单体架构进行快速开发。
1.2 单体架构设计举例-电商应用
功能分析：
拿淘宝网来举例，现代电商网站功能是很复杂的，有多少功能呢？可以看看我前面的文章《电商产品设计全攻略》读书笔记(https://www.cnblogs.com/jiujuan/p/14452748.html#1574269892) 里的电商管理系统和电商平台产品结构 2 小节。
拿淘宝网举例的话，当然是最早期的淘宝网 - -！，它最简单的 3 个功能：商品展示，用户下单，订单中心。这三个功能构成一个最简单的电商业务流程。
展示给用户看的商品页面以及用户购买商品的操作功能。那我们需要对用户和订单进行管理，怎么办？
就需要一个管理后台来对用户订单进行管理。如此简单分析过后，就知道了电商网站应用功能。

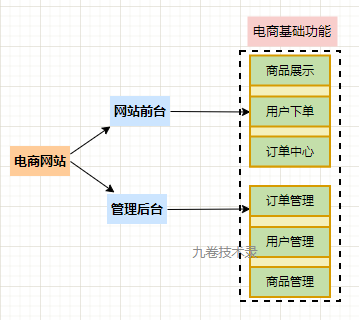

应用功能架构图：
程序架构设计：
这时候我们开发的单体应用程序，部署在应用服务器上。程序架构可能采用 MVC 这种程序架构模式。
当然也有可能什么架构都不用，直接撸代码了，所有的程序都混合在一起，这就是所谓的“大泥球”单体，这是一种糟糕的开发方式。
java 里最常用的 MVC 框架，比如 SpringMVC 框架。
- 划分模块
比如根据上面电商功能架构图，在程序里可以把电商功能划分为相对应的模块，如用户模块，订单模块，商品模块。
这时程序里不管是前台功能，后台功能都有这些模块。

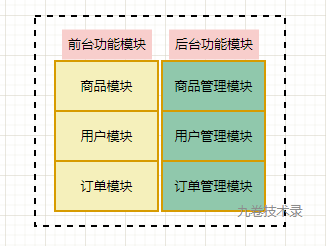

（应用程序模块）
这时候应用程序模块都在一个大的单体项目里，前台功能和管理后台共用一套代码。
- 模块里的功能
比如前台商品模块，就有商品列表，商品详情页等页面功能。
- 程序开发
编写程序时可能应用 MVC 这种程序设计模式来进行程序代码开发。

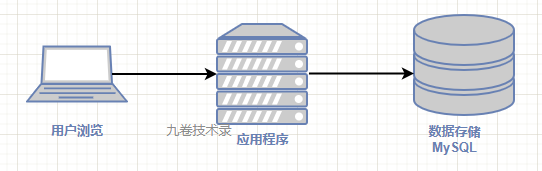

程序部署架构图：
编写的程序代码部署到应用服务器上，用户的所有数据存储到 MySQL 数据库里。
程序和 MySQL 都部署在同一台服务器上。
二、单体架构程序演进
2.1 MySQL 性能瓶颈-缓存
随着项目上线，公司对项目加大力度推广和运营，用户数越来越多。
有一天，用户投诉说，商品详情页面浏览好慢。如是你一番操作猛如虎，发现详情页显示慢，性能瓶颈出现在数据库 MySQL 上，
MySQL 在用户访问高峰时，扛不住那么大的访问量。这时你想到的解决方法，可以用缓存来缓存一部分数据，不必每次都到 MySQL 取数据，
可以用 Redis 来缓存部分商品信息数据。如是，增加一个 Redis 缓存，架构图如下：
2.2 MySQL 读写分离

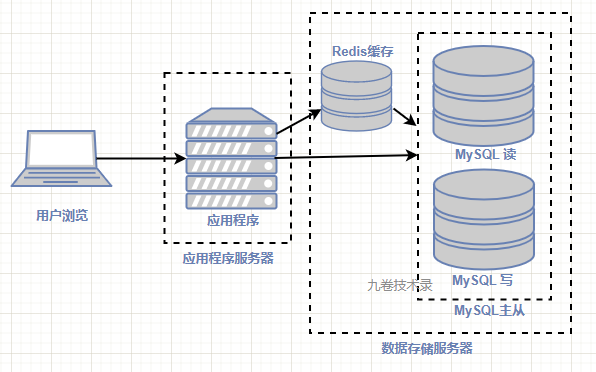

这时候，你也可能想到另外的一种方法：数据的读写分离，减轻对 MySQL 访问压力。
经过上面 2 种措施改进后，商品详情页访问速度开始变快，访问正常了。
但是这种舒服日子没过几个月，又有用户开始反馈页面访问比较慢。
你又一番埋头辛苦分析，发现是单台服务器负载高，单台服务器的性能已经到了极限，它已经承载不了那么多用户的访问。
如是你想，把数据存储和应用程序部署到 2 台服务器上，减轻服务器的负载压力。
2.3：数据存储和应用程序服务器分离
于是你申请买了一台服务器，把 MySQL 和 Redis 都部署在这台新买的服务器上，让原来那台服务器负载得到缓解。
新的架构部署成功后，用户访问页面又恢复正常。
但是随着业务发展越来越好，新增用户越来越多，应用服务器的负载又居高不下了。
这时候要增加新的应用服务器了，这样做是最简单的。多台应用服务器形成集群，那怎么访问这些应用服务器？才能使每台服务器负载保持平衡，或者性能好的多接受一些用户访问？这时候就要用到负载均衡了。
2.4 集群-分布式

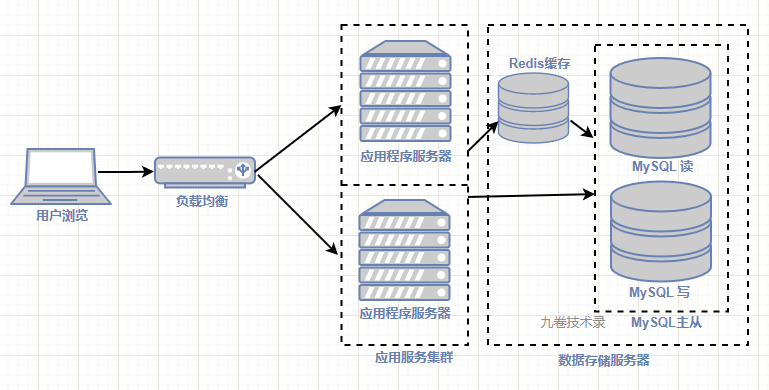

集群-负载均衡(多台应用服务器)
部署多台应用服务器形成一个应用服务器集群，前面用户通过负载均衡器来进行服务的访问。
比较常用的负载均衡软件有 Nginx、LVS、KeepAlived 等等。
还有硬件负载均衡，比如 F5 等。
部署后，页面访问又恢复了正常。
过了几个月，数据服务器也出现负载过高情况，这时候可以把 Redis 缓存和 MySQL 分离，部署到不同服务器上。
随着数据量增加，把 Redis 部署为分布式缓存。

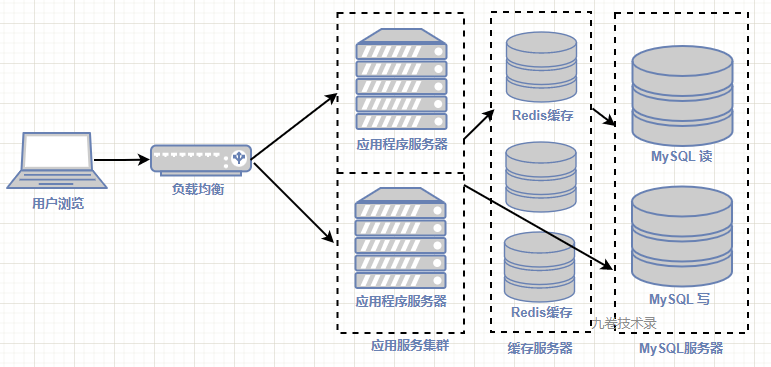

数据库分离和 Redis 分布式缓存
把 MySQL 和缓存 Redis 部署到不同的服务器上。
随着缓存数据的增多，Redis 也部署为主从模式，然后到 Redis Cluster 集群模式，也就是 Redis 的分布式缓存。
此时数据存储服务器负载得到缓解，访问恢复正常。
由于业务发展太快，用户变得更多，数据库又出现了性能瓶颈，这时可以对数据库进行分库分表
分库分表
为了进一步的降低数据库由于数据量太多，访问太大而造成的瓶颈，可以对数据库进行分库分表，减轻数据库的访问压力。
搜索分离
把搜索独立出来，用 Elasticsearch 进行全局搜索处理。
分布式文件存储
使用 HDFS 进行分布式文件存储。
对象存储、块存储、文件存储 Ceph。
三、应用程序发展演进
3.1 应用程序功能变化-硬件发展
上面画的架构图都是后端技术部分，服务端架构从单体到集群再到分布式的演进。
那么前面给用户使用的应用程序呢？也是在变化之中。
比如在《淘宝技术这十年》里的淘宝网的发展变化，刚开始时是一个很简单的 PC 端页面，到后来随着手机普及，移动互联网发展起来，
手机应用就出现了。淘宝 APP 也随之出现。随着国民应用微信逐渐发展壮大，小程序也成为第三种互联网程序应用形式。当然，还有其它终端，比如平板 ipad，自动售货机等等各种终端。
上面是不同硬件出现，程序应用承载出现不同形式。

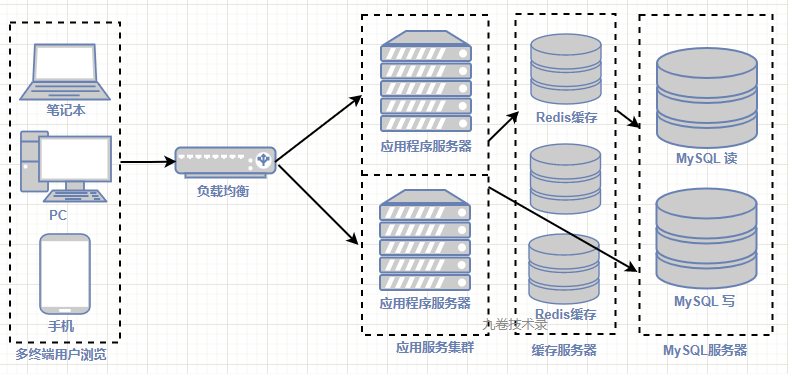

（多终端用户出现后的架构图）
那么淘宝网的功能呢？当然增加了很多。
还孵化出了多种不同的业务应用，比如天猫，1688，支付宝，聚划算，淘宝旺旺等等很多应用。
在今年 2013.1 再去打开淘宝 APP 看看，里面的功能多到眼花缭乱。
现在的电商系统有哪些子系统，系统里都有啥功能，可以看看我之前发布的这篇文章。
3.2 多端程序单体架构
多种终端的出现，当然不是一下子就出来的，都有一个发展过程，只不过到写这篇文章为止，出现了上面说的PC，手机 APP、小程序，平板等多个终端，最常用的还是前面 3 种。
最开始开发程序时，应用程序要适应多个终端，最简单的方式就是拷贝 PC 端的代码到多个终端程序里。按照上面 1.2 小节的电商最简单业务功能模块实现，多终端应用程序功能架构如下：

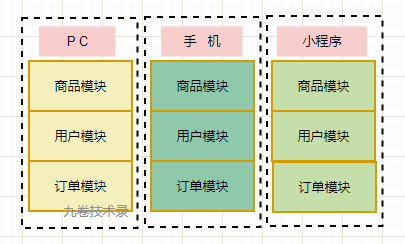

（后端功能模块架构图）
上面的三种终端程序应用，还是使用同一个 MySQL 数据库，也及是说订单数据、用户数据等都存储在一个库中。
可能会问，怎么区分订单来自哪一个终端？
可以给订单数据一个类型标识来进行区分，订单是从哪一个终端过来的。
那管理后台呢？
多终端程序可以共用一个管理后台。
多终端的后台功能模块都搞起来了，但是这种程序模块架构有什么弊端缺点呢？
- 代码重复
- 增加/修改功能复杂：比如说要修改一个订单模块的功能，需要修改 3 个终端的后台代码
- 代码维护复杂：每次维护代码都需要动 3 个后端的代码
那有没有办法可以改进上面所说的情况？
能不能把 3 个后端重复模块代码合并为一个，统一向前端提供服务，当然是可以的。怎么做？
- 前后端分离 - 把前后端代码进行分离，前端展示操作页面和后端功能模块分离
- 抽象公共模块 - 把多个后端公共模块进行抽象为一个模块，为前端提供统一服务
3.3 前后端分离，抽象公共模块
页面前后端分离，其实在上面 1.1 小节的单体架构中也可以这样实施前后端分离。
多个终端当然也可以进行前后端分离，这样不用开发多个终端的页面，程序代码进行适配就可以了。前端现在有很多种多终端适配的技术。
后端的多个相同功能模块进行抽象，变成一个共用模块，对外提供服务。
这种方式提供功能服务我想到的有 3 种方式：
第一种：单体结构-函数提供接口
后端还是在一个单体工程下面，但是公共功能抽象为一个函数或对象接口，对外提供服务。
后端其他模块引入这个模块然后调用函数或者对象，完成程序功能开发。

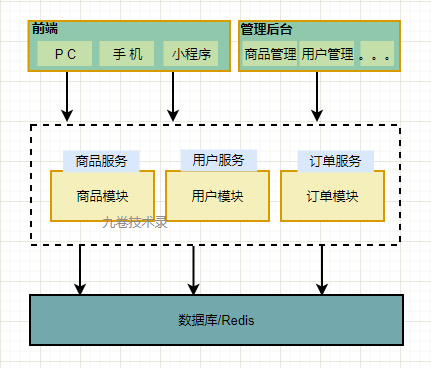

应用程序结构图如下：
第二种：用 Maven 当作一个远程包引入
在 java 里，用 maven 可以引入一个远程包进行使用。我们可以用这种方式引入公共功能包。
在 Go 里，用 module 模块方法引入远程包使用。
第三种：RPC 方式调用
这种方式是把应用程序里的公共模块功能变成一个独立的服务，对外提供服务。这个”外“是公司内部的业务可以调用这个服务。公司以外的应用就不可以调用这个服务。
这里也有2种方式，
第一种：只是公共模块独立提供服务，数据库还是共用。
第二种：数据库随着公共模块一起，独立对外提供服务。

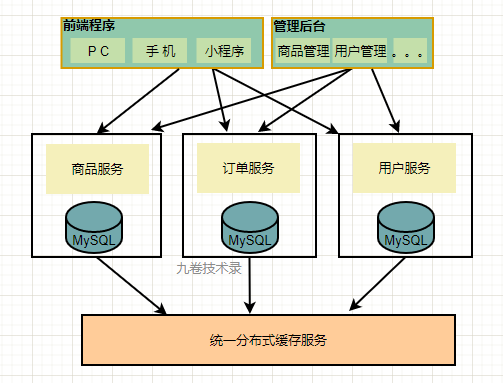

我们来讨论第二种情况，既然要作为一个独立的服务存在，它就是自适应自维护的，此时数据库变成独立数据库，跟着它的服务模块一起独立。
此时不仅应用模块进行分离，应用服务器也进行了分离。
这时候就有点微服务的味道了。
四、微服务架构演进
4.1 架构宏观演进：单体->SOA->微服务

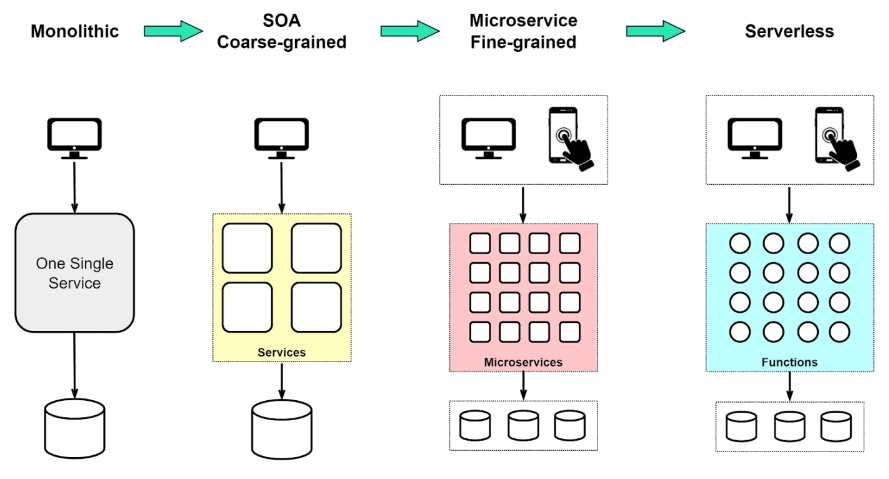

架构宏观演进如下图：单体->SOA->微服务->serverless
(来自：blog.bytebytego.com)

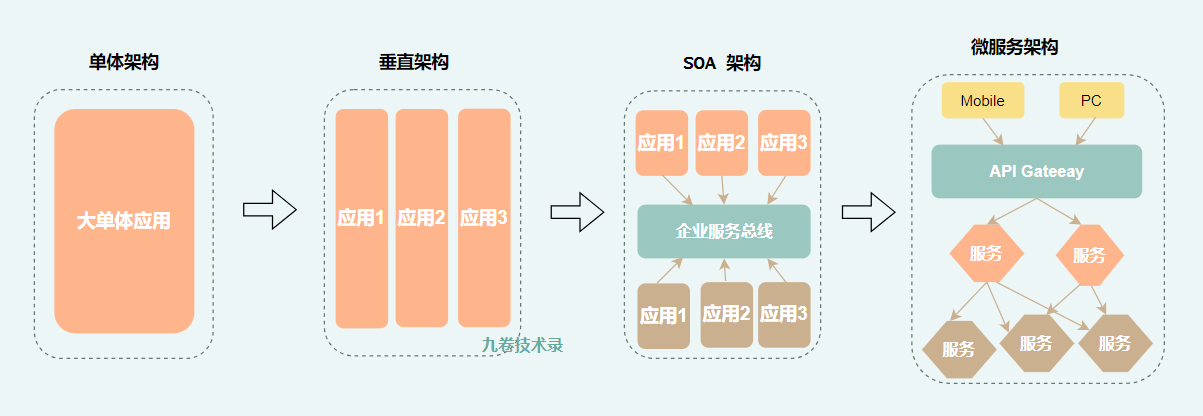

有的人认为上面这张架构演进图少了一部分，对业务按照功能进行垂直划分，也就是对大单体应用划分为小的应用，这一架构变化，如是有下面这张架构演进图：
现在 SOA 架构已经很少使用了，应用拆分之后，如果服务越来越多，慢慢就进化到微服务架构了。
对于微服务的了解，可以看看我前面关于微服务系列文章的讲解，比如下面文章：
微服务的技术架构实际是一个体系，它是由很多技术组成的。
4.2 以 SpringCloud 和 Golang 为基础的微服务技术体系
下面重点说说 SpringCloud。
最开始最 netflix 公司开源的以 springcloud 为基础的微服务技术体系，它把微服务体系开源了。不过后来 netflix 放弃维护它开源的微服务框架。
但是 spring 框架的公司和阿里巴巴都开源了自己的以 springcloud 为基础的微服务体系，阿里巴巴叫 springcloud-alibaba。
阿里还开源了另外一个微服务框架 dubbo。
这些框架都提供了一些主要功能：服务发现和注册，限流熔断，链路追踪，RPC通信，网关等功能。
SpringCloud 微服务体系有哪些缺点？
- 代码侵入性强 - 业务层中需要加入治理层代码，与治理层混淆在一起
- 组件多 - 组件多，学习成本就变高
- 治理功能不全 - 比如协议转换、动态请求路由、灰度发布等功能
- 无法实现语义无关性 - 只能是一种语言或几种语言实现，无法做到与编程语言无关
针对以上的一些问题，就出现了 Service Mesh 这种架构，它作为一个基础设施层，真正做到与业务解耦，与语言无关，解决复杂架构下微服务应用与微服务应用之间网络相关问题。

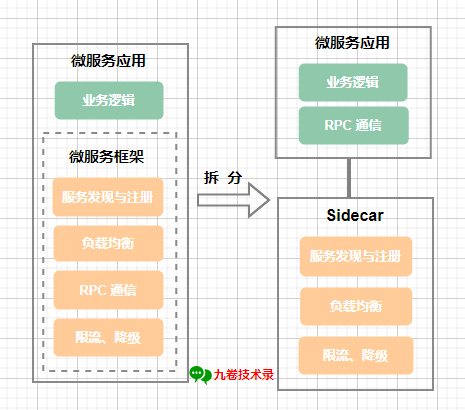

其实就是把网络相关功能拆分出来，与业务系统解耦。
4.3 Service Mesh
Service Mesh 解决复杂系统架构下微服务应用与微服务应用之间网络相关问题，它的实现形态一般为轻量级的网络代理，以应用以边车（SideCar）模式部署。

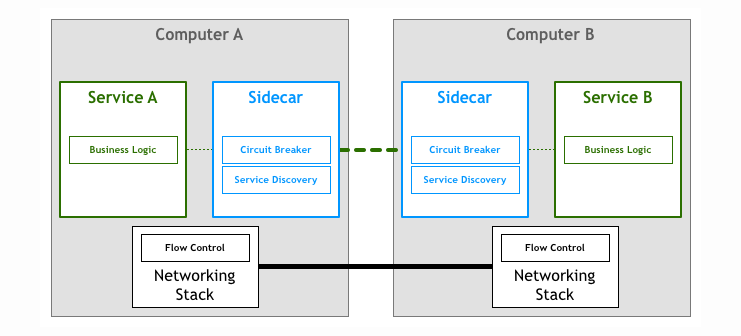

第一代ServiceMesh
（from：https://philcalcado.com/2017/08/03/pattern_service_mesh.html ，Phil Calçado）

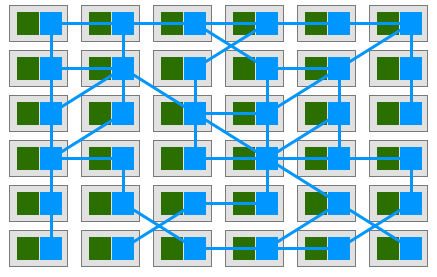

来看一个全局图：
（from：https://philcalcado.com/2017/08/03/pattern_service_mesh.html ，Phil Calçado）
绿色：应用服务
蓝色：SideCar
第二代 ServiceMesh：istio

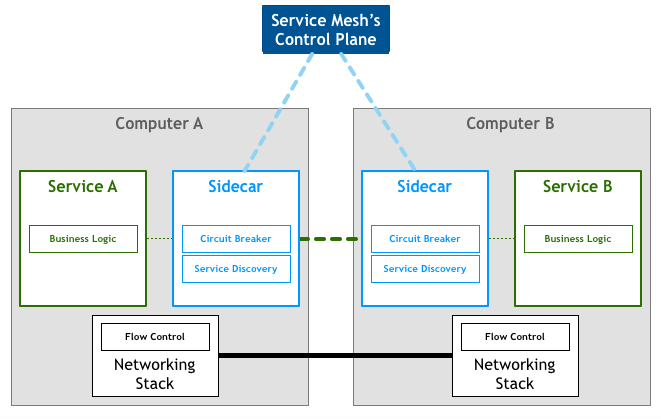

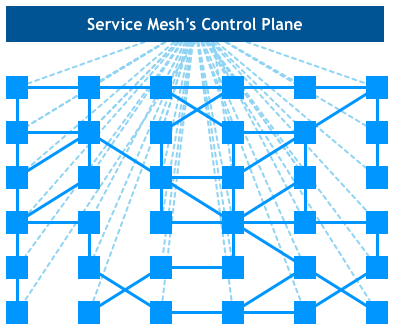

第一代 Service Mesh 是由独立运行的单机服务代理构成，为了提供统一的控制入口，演进出了统一的控制面板，称为 control plane。
控制面板（control plane）和数据面板（data plane，即边车代理）进行交互，比如策略下发、数据采集等。这就是以Istio为代表的第二代Service Mesh。
（from：https://philcalcado.com/2017/08/03/pattern_service_mesh.html ，Phil Calçado）
（from：https://philcalcado.com/2017/08/03/pattern_service_mesh.html ，Phil Calçado）

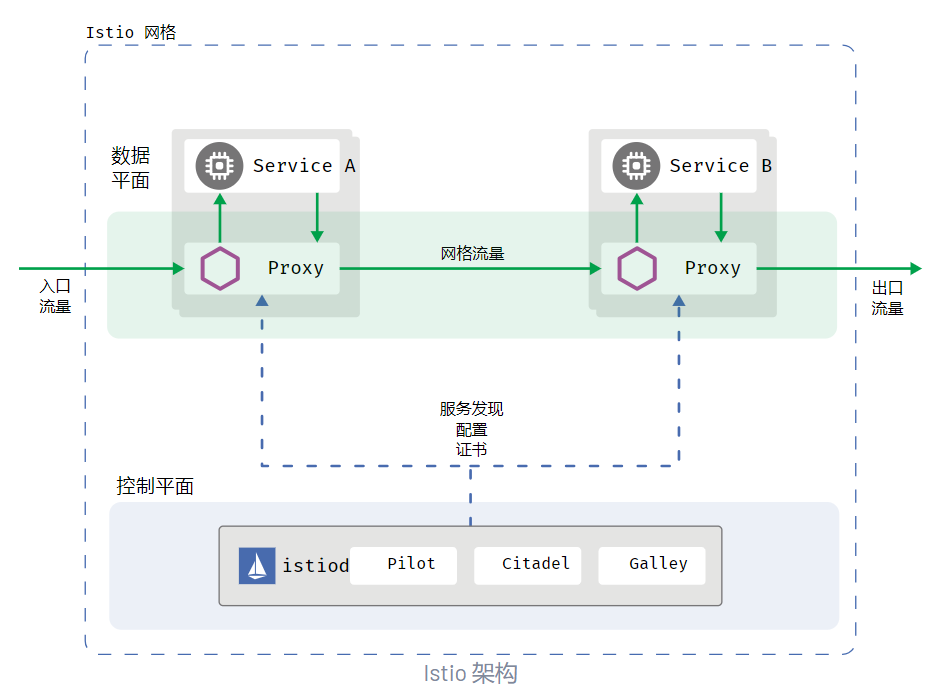

Istio架构，Istio 服务网格从逻辑上分为数据平面和控制平面：
（from：https://istio.io/）

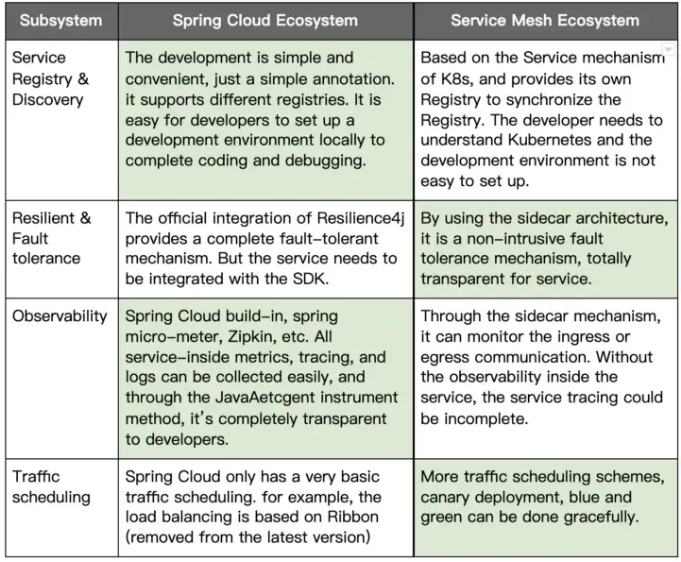

springcloud 与 ServiceMesh 的区别：
（from：https://medium.com/codex/a-spring-cloud-compatible-service-mesh-6ce58c571012）
4.4 kubernetes(k8s)

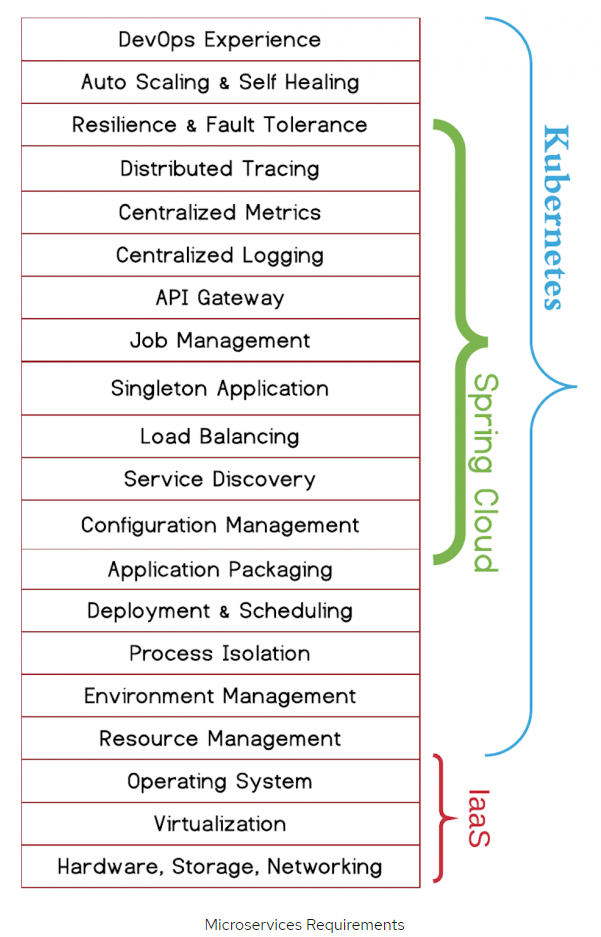

一图解千言
（来源：redhat blog：spring-cloud-for-microservices-compared-to-kubernetes, Bilgin Ibryam ）
第1次更新日期: 2023.05.31
第2次更新日期: 2024.05.25 增加单体到微服务架构演进图
大家可以到俺公众号继续讨论：九卷技术录-从单体架构到微服务架构的演进历程
五、参考
-
https://philcalcado.com/2017/08/03/pattern_service_mesh.html Pattern: Service Mesh，详细介绍了微服务到 Servie Mesh的演进
-
https://medium.com/codex/a-spring-cloud-compatible-service-mesh-6ce58c571012
-
https://www.cnblogs.com/jiujuan/p/14452748.html 《电商产品设计全攻略》读书笔记
-
https://www.cnblogs.com/jiujuan/p/13301055.html 微服务架构学习与思考(04)：微服务技术体系
-
https://developers.redhat.com/blog/2016/12/09/spring-cloud-for-microservices-compared-to-kubernetes Spring Cloud for Microservices Compared to Kubernetes，(redhat blog，Bilgin Ibryam)
-
https://istio.io/
