上一篇关于网关的文章：

微服务架构学习与思考(10)：微服务网关和开源 API 网关01-以 Nginx 为基础的 API 网关详细介绍，介绍了为什么会有网关及以 Nginx 为基础的网关。

一、网关 zuul

zuul 网关使用 java 语言开发，是 Netflix 公司出品的开源网关。它是 SpringCloud 的组件之一。zuul 有 2 个大的版本：

• zuul1：zuul1 wiki

• zuul2：zuul2 wiki

1.1 zuul1 架构

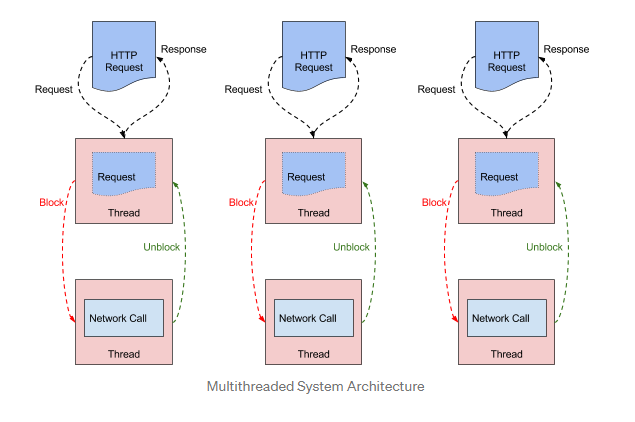

zuul1 是基于 Servlet 构建的，采用的是阻塞和多线程方式，它一个线程处理一次连接。I/O 操作是通过从线程池中选择一个工作线程执行 I/O 来完成的，并且请求线程将阻塞，直到工作线程完成为止。工作线程在其工作完成时通知请求线程。如下图：

(netflix blog: https://netflixtechblog.com/zuul-2-the-netflix-journey-to-asynchronous-non-blocking-systems-45947377fb5c)

这种处理线程模型，当后端API延迟增加或错误导致重试，线程数也会随之增加。这种情况发生时，就会给节点服务器带来麻烦，使服务器负载激增，为了消除这种麻烦，构建了限流机制（比如hystrix）保持系统的稳定。

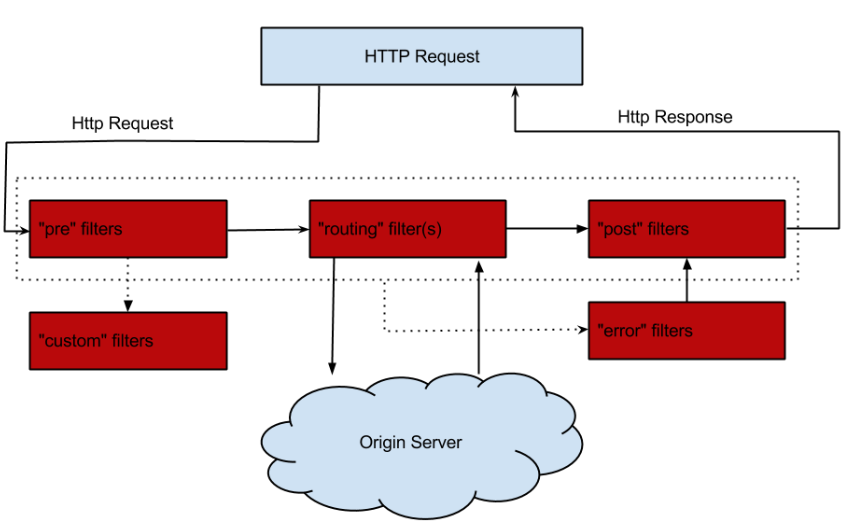

zuul1 中网关功能怎么实现，在请求周期通过 Filter 实现，如下图：

​ （from：https://github.com/Netflix/zuul/wiki/How-it-Works）

1.2 zuul2 架构

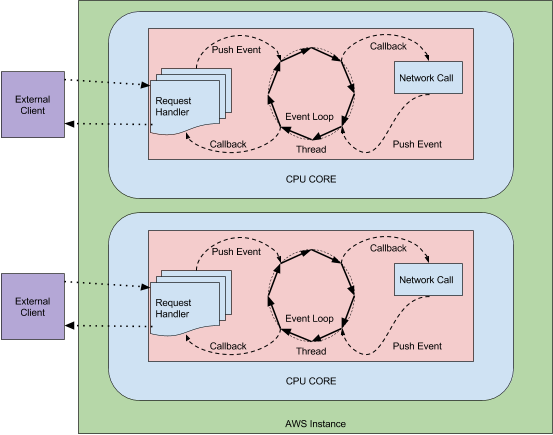

zuul2 对 zuul1 进行了重大的重构，采用异步和事件驱动模式处理程序。请求和响应的生命周期通过事件和回调机制来处理。没有像 zuul1 那样针对每个请求使用一个线程，不需要大量的线程成本，只需要一个文件描述符和一个监听器。而且像 zuul1 发生后端延迟和“重试风暴”，不是增加线程，zuul2 中是在队列中增加事件，这个开销比多个线程开销小得多。

(netflix blog: https://netflixtechblog.com/zuul-2-the-netflix-journey-to-asynchronous-non-blocking-systems-45947377fb5c)

关于高性能网络IO编程模型，可以看我之前的文章，点击这里看文章

zuul2 网关中那么多功能是怎么实现的呢？是在请求周期（request cycle）中，通过 Filter 来处理实现。

​ （from：https://github.com/Netflix/zuul/wiki/How-It-Works-2.0）

Filter：

Filter 过滤器是 zuul2 业务逻辑处理的核心，它可以在请求-响应周期的不同部分运行。分为 3 个 Filter：

1. Inbound Filters：Inbound 过滤器，在请求到源之前执行，可用于身份验证、路由和装饰请求等处理操作
2. Endpoint Filters：Endpoint 过滤器，可用于返回静态响应，否则内置的 ProxyEndpoint 过滤器会将请求路由到源。
3. Outbound Filters：Outbound 过滤器，请求处理之后执行，可用于度量、装饰处理之后的请求或增加自定义 header。

更多 zuul2 Filter 用法请查看 Filter wiki。

说明：在 zuul2 中编写 Filter，使用的是 groovy 语言，它可以动态更新，不需要重启服务器。

1.3 zuul2 特性

• Core Features
  • Service Discovery
  • Load Balancing
  • Connection Pooling
  • Status Categories
  • Retries
  • Request Passport
  • Request Attempts
  • Origin Concurrency Protection
  • HTTP/2
  • Mutual TLS
  • Proxy Protocol
  • GZip
• Push Messaging

二、SpringCloud Gateway

2.1 介绍

Spring Cloud Gateway3.1.x 旨在提供一种简单而有效的方式路由到 API，并为它们它们提供横切关注，比如：安全、监控和弹性。

它是构建在 Spring 生态之上，包括 Spring5、Spring2 和 Project Reactor(Spring WebFlux)。

Spring WebFlux 框架底层使用了 Reactor 模式高性能通信框架 Netty。

官网：官网地址

github: github 地址

Spring Cloud Gateway 是用来替代 zuul 网关，因为 zuul2 开发进度落后。

2.2 Spring Cloud Gateway 特性

Features：

1. 基于 Spring Framework 5、Project Reactor 和 Spring 2.0 构建
2. 能够在任何请求属性上匹配路由
3. Predicates 和 Filters 作用于特定路由，易于编写的 Predicates 和 Filters
4. 集成了断路器
5. 集成了 Spring Cloud DiscoveryClient
6. 很容易编写 Predicates 和 Filters
7. 具备网关一些高级功能：动态路由、限流、路由重写

Spring Cloud Gateway 与 Eureka、Ribbon、Hystrix 等组件配合使用，实现路由转发、负载均衡、鉴权、熔断、路由重写、日志监控等功能。

Spring Cloud Gateway 中的重要概念：

(1) Filter（过滤器）

可以使用它来拦截和修改请求，并且对它的上文的响应进行处理。

(2) Route（路由）

网关配置的基本组成模块。一个 Route 模块由一个 ID，一个目标 URI，一组断言（Predicate）和一组过滤器（Filter）组成。如果断言为真，则路由匹配，目标 URI 会被访问。

（3）Predicate（断言）：

路由转发的判断条件，可以使用它来匹配来自 HTTP 请求的任何内容，例如修改请求方式、请求头内容、请求路径、请求参数等。如果匹配成功，则转发到相应的服务里。

Predicate 是路由的匹配条件，匹配之后，Filter 就对请求和响应进行精细化处理。有了这两个工具，再加上目标 URI 可以实现一个具体的路由，就可以对具体的路由进行处理操作。

2.3 Gateway 处理流程

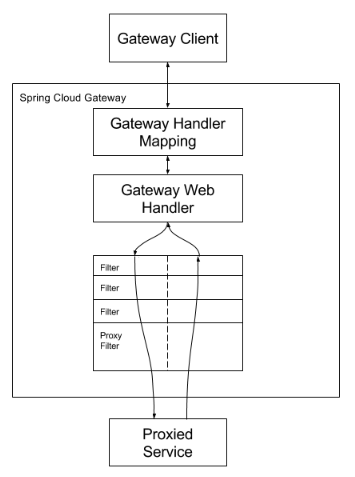

流程图：

1. 客户端向 Spring Cloud Gateway 发出请求
2. Spring Cloud Gateway 通过 Gateway Handler Mapping 找到与请求相匹配的路由，将其发送到 Gateway Web Handler。
3. Gateway Web Handler 通过指定的过滤器链（Filter Chain）来处理请求，然后发送到实际的执行业务服务中，业务逻辑执行完后返回。
4. 业务逻辑执行完成后，又经过了过滤器链（Filter Chain），这里又可以对执行完后的业务逻辑进行加工处理。

说明：过滤器链中的虚线分开过过滤器，是表示过滤器会在业务逻辑处理之前进行 Filter 或处理完之后在进行 Filter。

在请求转发到服务端前（Proied Service 前），可以进行 Filter 处理（上图中虚线左边部分），例如权限检查、参数效验、流量监控、协议转换等处理。

在服务端处理完业务逻辑后，也可以进行 Filter 处理（上图中虚线右边部分），例如修改响应头、日志输出、流量监控等处理。

三、Apache ShenYu(神禹)

3.1 介绍

Apache ShenYu 是使用 Java reactor 编程方式开发的，是一个可扩展、高性能、响应式的 API 网关。

官网：ShenYu 官网

Doc: ShenYu Doc

3.2 架构

ShenYu version：2.5.0

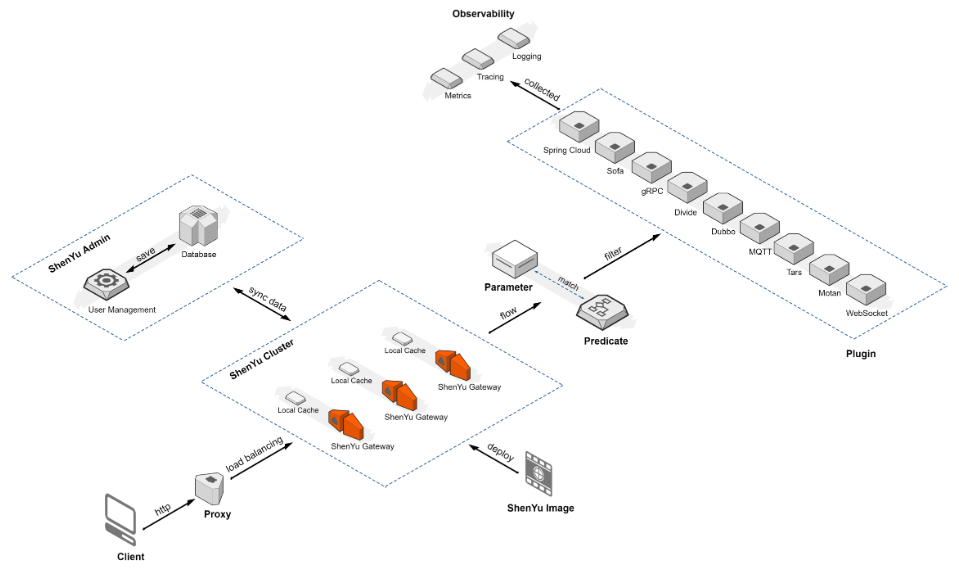

整体架构流程图

（来自：https://github.com/apache/shenyu）

• ShenYu Cluster
• ShenYu Admin，管理 ShenYu gateway
• Plugin

流量进入 -> ShenYu Cluster —> Predicate断言匹配 -> Filter -> Plugins

ShenYu 中的一些概念

插件、选择器、规则，这些元素都可以在 ShenYu Admin UI 后台进行配置管理。

• 插件：Apache ShenYu 使用插件化设计思想，可以实现插件的热插拔，易扩展。内置了丰富的插件，包括 RPC 代理、熔断和限流、权限认证、监控等等。
• 选择器：每个插件可以设置多个选择器，对流量进行初步筛选。
• 规则：每个选择器可以设置多个规则，对流量进行更细粒度的控制。

插件、选择器和规则执行规则：

当流量进入到 Apache ShenYu 网关之后，会先判断是否有对应的插件，该插件是否开启；

然后判断流量是否匹配该插件的选择器。

然后再判断流量是否匹配该选择器的规则。

如果请求流量能满足匹配条件才会执行该插件，否则插件不会被执行，处理下一个。

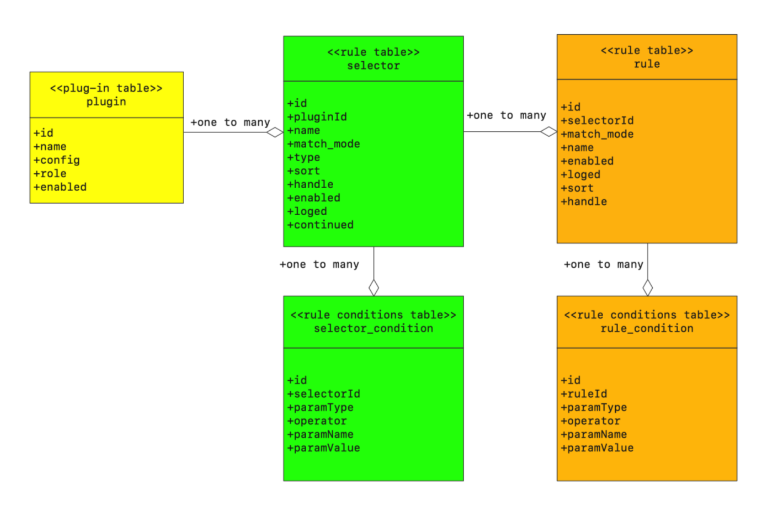

他们之间的数据关系，数据库 UML 图：

​ (来自：https://shenyu.apache.org/zh/docs/design/database-design)

说明：一个插件可以对应多个选择器，一个选择器可以对应多个规则，一个规则可以对应多个匹配条件。

3.3 ShenYu Admin 后台管理

Apache ShenYu Admin 是网关的后台管理系统，能够可视化管理所有插件、选择器和规则，设置用户、角色、控制资源。

这些更改通过数据同步到网关的 JVM 内存里。

Admin 使用文档：https://shenyu.apache.org/zh/docs/user-guide/admin-usage/data-permission

后台界面：

3.3 插件

内置插件

ShenYu 内置了很多插件。在 ShenYu Admin 后台可以设置这些插件。

比如设置 hystrix 熔断保护服务的插件。添加插件、设置插进的步骤详情请查看文档。

内置插件的文档：https://shenyu.apache.org/zh/docs/plugin-center/http-process/contextpath-plugin。

ShenYu 网关内置了很多插件，详情看文档。

自定义插件

文档：https://shenyu.apache.org/zh/docs/developer/custom-plugin

3.4 扩展功能

SPI 扩展

比如自定义负载均衡策略，可以对 org.apache.shenyu.loadbalancer.spi.LoadBalancer 进行自定义扩展。

详情文档：https://shenyu.apache.org/zh/docs/developer/spi/custom-load-balance

插件扩展

也就是自定义插件功能，上文有讲到过。

自定义插件文档

自定义 Filter

这里有一个示例，对 org.springframework.web.server.WebFliter 进行扩展。文档地址 -> filter 扩展

3.5 集群

第一种：

利用 Nginx 负载均衡能力实现集群功能，文档地址->集群。

第二种：

Apache Shenyu-nginx 模块实现集群，https://github.com/apache/shenyu-nginx，在 github 上的 README 看到这个功能模块还是一个实验性质的(到目前2022.10.21)。
