PN结的理解

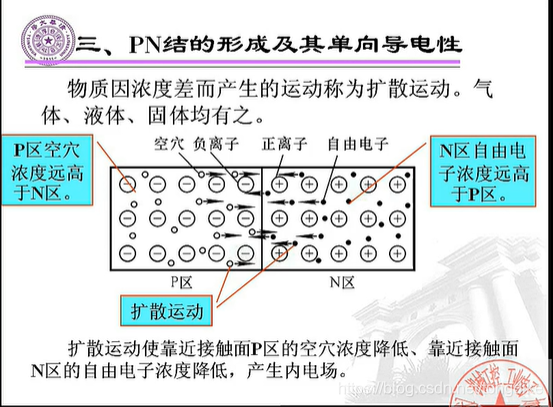

PN结的理解涉及载流子的运动、半导体类型和温度的影响。N型半导体的多数载流子是自由电子,P型半导体的多数载流子是空穴。扩散运动导致自由电子从N区到P区,空穴从P区到N区,形成空间电荷区和内电场。PN结的动态平衡在电压作用下会被打破,影响导电性。温度升高会改变载流子浓度,影响PN结的电容效应,对CPU的高频工作产生影响。

在这里插入图片描述
在这里插入图片描述

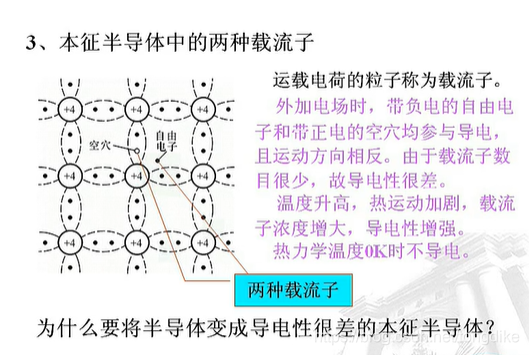

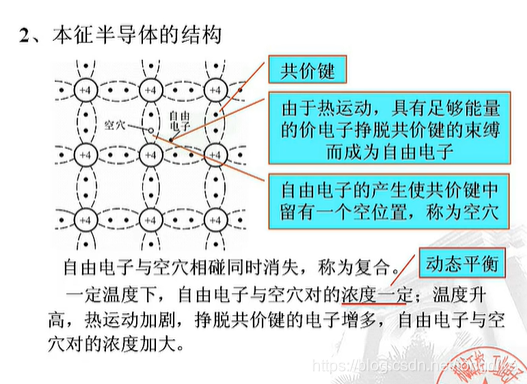

载流子是包括自由电子和空穴的。而空穴所谓的运动方向其实是对于自由电子来说的,与自由电子的方向相反。温度的升高会使载流子增加。
回答:为了能够控制导电性。
在这里插入图片描述

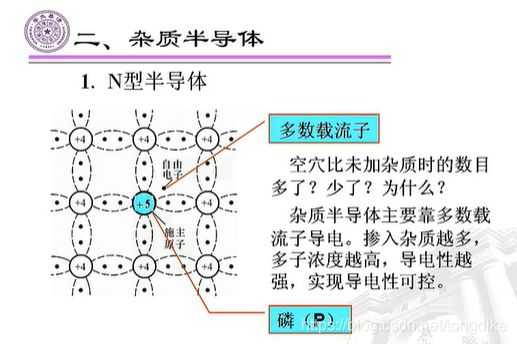

当加入P后与其他的相比较会多出一个电子,但这个电子很容易挣脱,形成自由电子所以N型半导体的多数载流子是自由电子少数载流子是空穴。
回答:少了,因为多数载流子的浓度很高,很容易与空穴复合,导致空穴的数目减少。
在这里插入图片描述

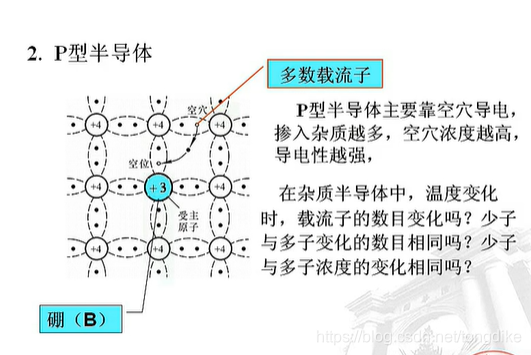

与上述的N型半导体相同,P型半导体的多数载流子是空穴,少数载流子是自由电子。
回答:载流子数目变化。少子与多子的变化数目相同。少子与多子的浓度变化不相同,因为少子与多子的基数不同,当温度变化时,少子的浓度变化更加迅速,这也是为什么通过少子的浓度来判断温度的变化
注意:P型半导体和N型半导体都是电中性的
在这里插入图片描述

<think>嗯,用户这次是问三极管PN正偏的概念,看来是在学习半导体器件原理。从用户引用的两篇材料看,ta应该已经掌握了二极管PN的基础知识(比如反偏时的漏电流现象、N-区掺杂浓度与耐压关系等),现在需要向三极管进阶。用户特意提到站内引用[1]里那句“讲三极管从二极管入手”,这提示我需要建立知识迁移路径。不过引用材料里关于三极管的具体内容不多,主要价值在于确认了教学逻辑:必须通过PN单向导电性→两个背靠背PN相互作用→放大本质是电流分配关系这个链条来展开。注意到用户上次可能看过二极管相关内容(虽然未直接提供对话历史),但“正偏”这个概念对ta来说应该是新的。需要警惕三个易错点:①正偏不是简单导通②集电正偏时三极管会饱和③发射正偏同时集电反偏才是放大状态——这三点必须用载流子运动方向讲清楚。准备用二极管知识作跳板:二极管P端电压高于N端即正偏,形成正向电流。类比到三极管时,关键要说明发射正偏如何打破两个PN的平衡(载流子从发射区越过高浓度掺杂扩散到基区),而集电反偏的强电场如何收集这些载流子。用硅NPN管举例最稳妥,毕竟用户引用[2]提到了硅材料。基区宽度系数要强调是微米级,否则用户可能不理解为什么电子在基区“来不及复合”——这里可以对比二极管PN厚度。</think> 理解三极管中PN的正偏概念需要从**二极管PN的单向导电性**出发,合三极管的构进行递进分析。以下是分步解释: --- ### **一、基础回顾:二极管PN的正偏与反偏** 1. **正偏(正向偏置)** - 当P区接电源**正极**,N区接**负极**时,外加电场与PN内建电场方向**相反**,削弱内建电场。 - 果:**扩散运动**占主导,多数载流子(P区空穴、N区电子)越过PN形成**正向电流**,此时PN导通(电阻极小)。 - **物理本质**:耗尽层变窄,载流子定向移动形成电流。 2. **反偏(反向偏置)** - 当P区接电源**负极**,N区接**正极**时,外加电场与内建电场方向**相同**,耗尽层**变宽**。 - 果:多数载流子无法越过PN,仅少数载流子形成微弱**漏电流**(如引用[1]所述,反向并非完全截止)。 --- ### **二、三极管的PN正偏:以NPN型为例** 三极管由**两个背靠背的PN**组成(发射+集电),其工作状态取决于两个的偏置方式: ![三极管构示意图](https://example.com/transistor.png) *(图示:NPN三极管的发射正偏、集电反偏)* #### **关键概念:正偏与电流控制** 1. **发射正偏的作用** - **条件**:基极(P)电压 > 发射极(N)电压(即 \( V_B > V_E \))。 - **物理过程**: - 发射区(高掺杂N型)的**电子**扩散进入基区(薄P型)。 - 基区的**空穴**扩散至发射区(但数量极少,因基区低掺杂)。 - **果**:形成**发射极电流 \( I_E \)**,主要由电子流构成。 2. **正偏与放大功能的关联** - 基区设计为**极薄**(微米级),使注入的电子**来不及与空穴复合**便抵达集电边界。 - 集电反偏(\( V_C > V_B \))时,强电场将电子**拉入集电区**,形成集电极电流 \( I_C \)。 - **电流关系**: \[ I_E = I_B + I_C, \quad I_C = \beta I_B \] (\(\beta\) 为放大倍数,由基区厚度和掺杂浓度决定) --- ### **三、正偏的核心意义** 1. **导通与注入载流子** - 正偏使发射导通,**向基区注入大量载流子**(电子或空穴),这是三极管实现放大的**源头**。 2. **控制作用** - 微小的基极电流 \( I_B \) 通过正偏调节发射极注入的载流子量,从而**控制**集电极电流 \( I_C \)(放大信号的本质)[^1]。 --- ### **四、反例:正偏失效的情形** 若**集电也正偏**(如饱和区): - 两均正偏 → 载流子双向扩散 → \( I_C \) 失去受控性,三极管作为**开关闭合**(无放大作用)。 --- ### **总** > 三极管PN正偏是**发射在正向电压下导通**的状态,核心目的是**向基区注入载流子**,通过基区薄层设计和集电反偏实现载流子的**定向传输与电流放大**。这是三极管区别于二极管的根本特征——利用一个PN的正偏控制另一个的电流[^2]。
