7nm项目——route&routeopt步骤和重点解析

(一)route

一、总脚本

二、app option

1.antenna rute

官方文件

2.DMF via

官方文件

三、decap

注意：这里插入 decap cell是在route之前，

如果在route或者route_opt加入可能会将原有优化timing绕线破坏掉，或者由于decap M1 pin可能引入新的DRC，所以需要route_detail -incremental

如果在route之前加入decap 工具选择优化的时候没有较多空位移动cell或者插buffer 优化timing效果可能会不好

四、via ladders

主要用在驱动比较大的cell output pin上，因为可以让output load一层层叠上去，有利于其长距离走线带来时序的好处，也有EM的好处，缺点是带来绕线资源浪费。

本项目没有用，本项目没用驱动特别大的cell

五、绕线

1.route_design

(route_global

route_track

route_detail)

2.add_redundant_via  DFM

（二）route_opt

加入ccd

opt_design

（三）log文件解读

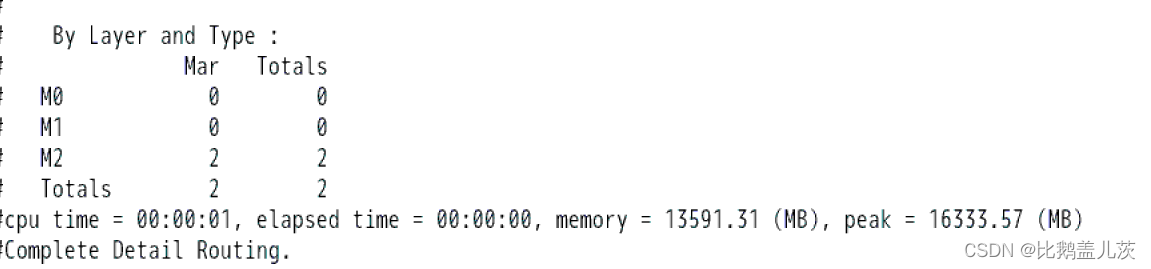

1.route_opt DRC

2.decap

select_obj [get_db insts -if .base_cell.base_name == *DCAP*ECO*]

2.route_opt timing
