7nm项目——CTS步骤重点解析

步骤说明：

一、时钟树的定义在哪里？

根据SDC来的，MMMC文件里有一个mode，有时候可能有多个SDC,所以一定要确保时钟树定义是全的。

二、时钟树的目标看什么？

clock skew  ;   clock latency   ;  common path 长度 ； clock tree级数  ；clock buffer / inverter的area (功耗) (好的clock tree 不仅是时序的问题 还涉及 clock power ，EM  ， IR Drop 问题，不同clock check等)

三、ndr设置

绕线层设置为 M4- M11   设置两倍2w2s

四、CCD 是什么

五、clock max  transition

设置sign off 的 70%；

六、cell 初次用buffer 长tree

七、log 里 displacement

displacement 不应该太大 ，否则timing 会差掉

检查：

1.看max transition

如果有max transition 说明解fanout失败，时钟树没有长好

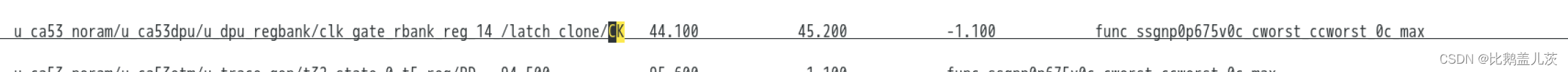

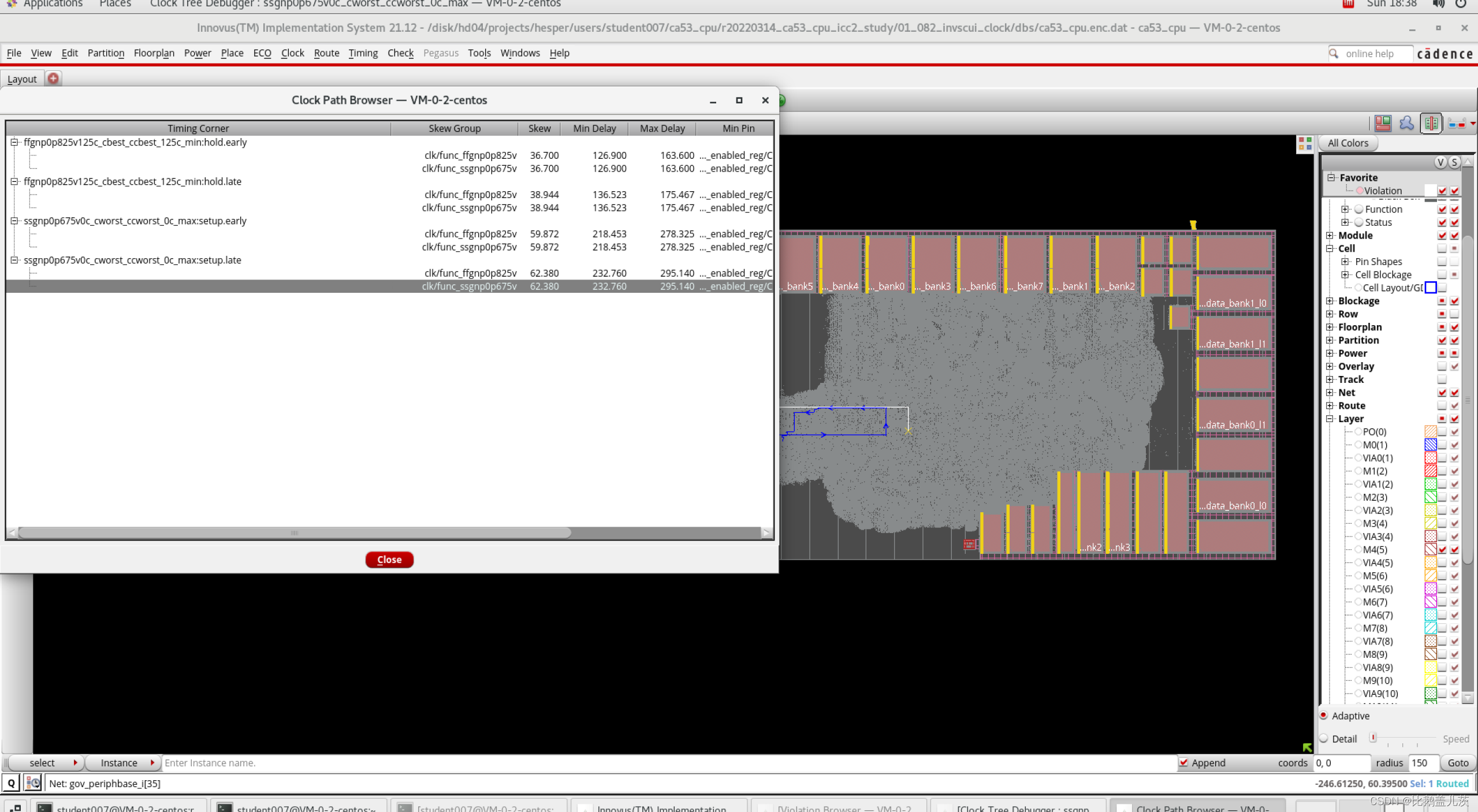

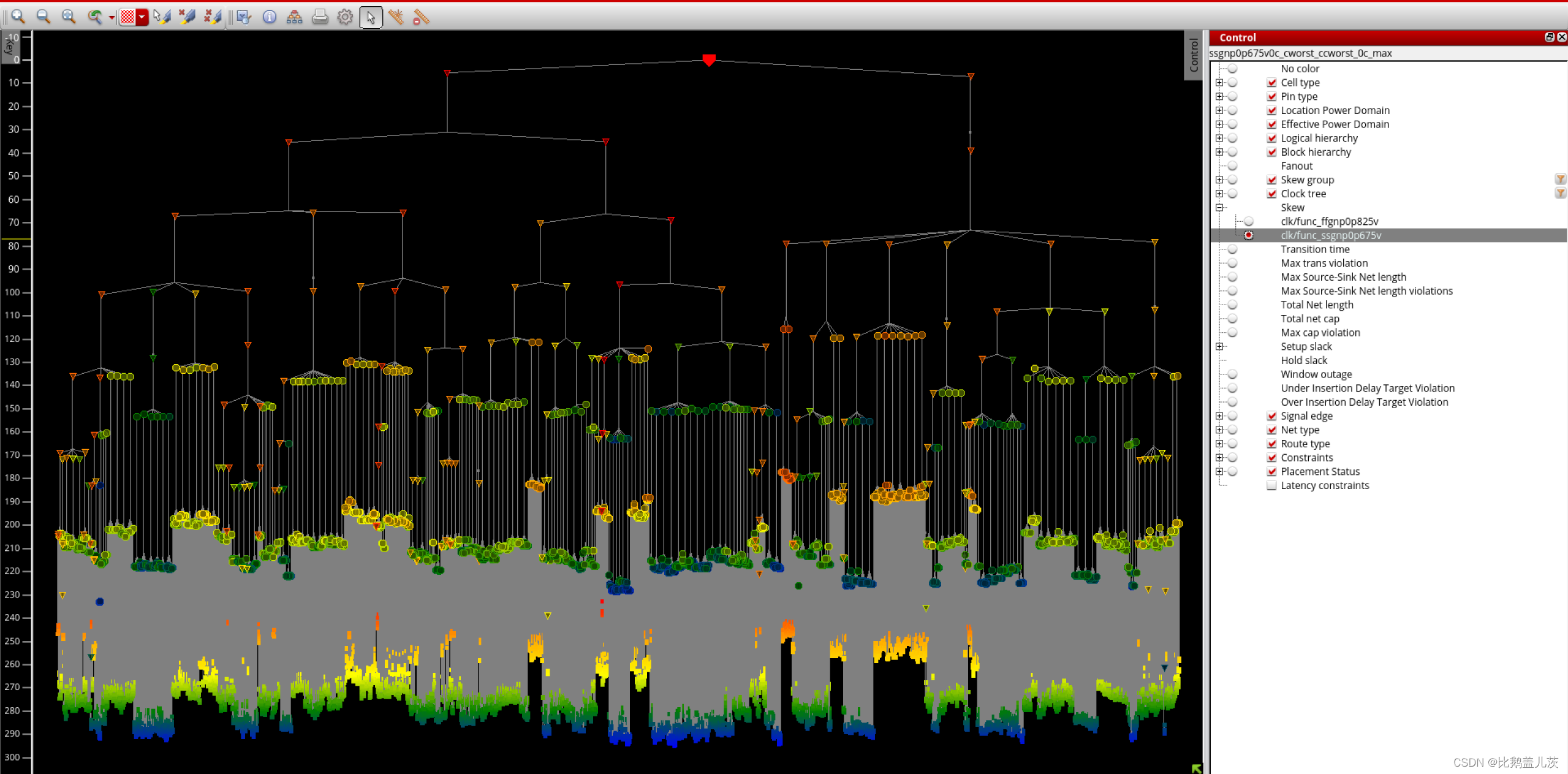

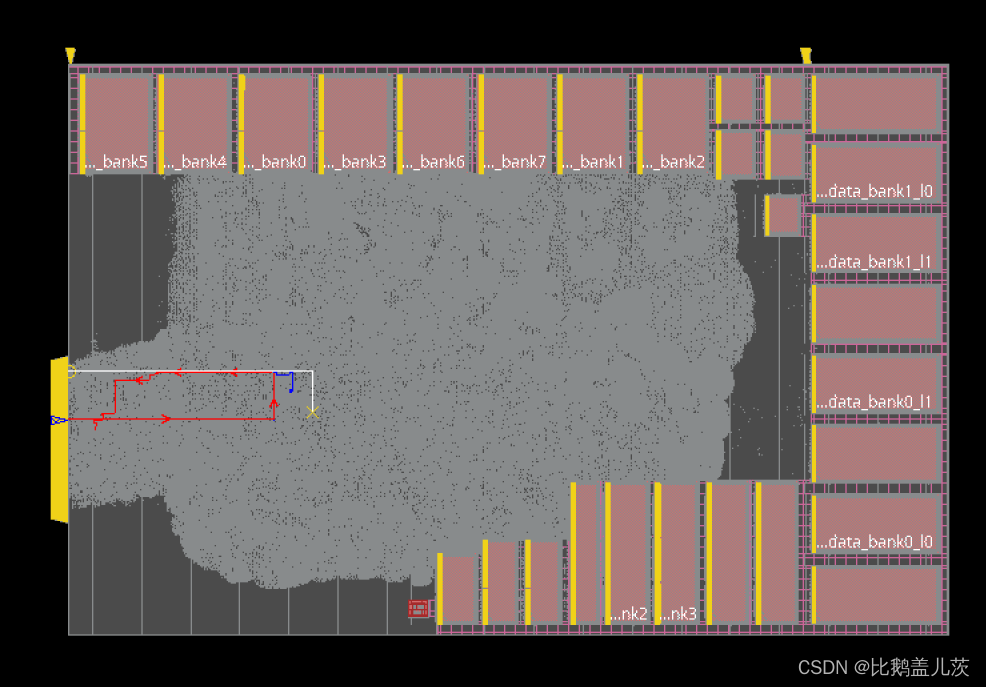

2.CTD

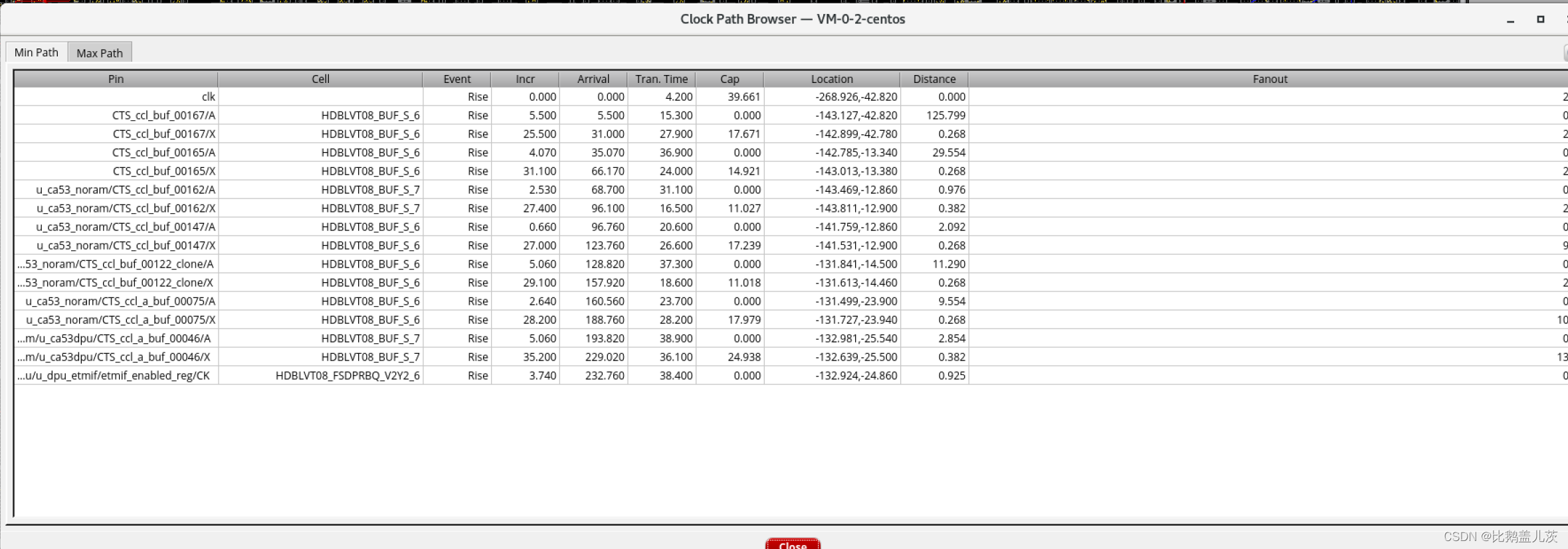

用此工具可以某corner下分析最大最小path

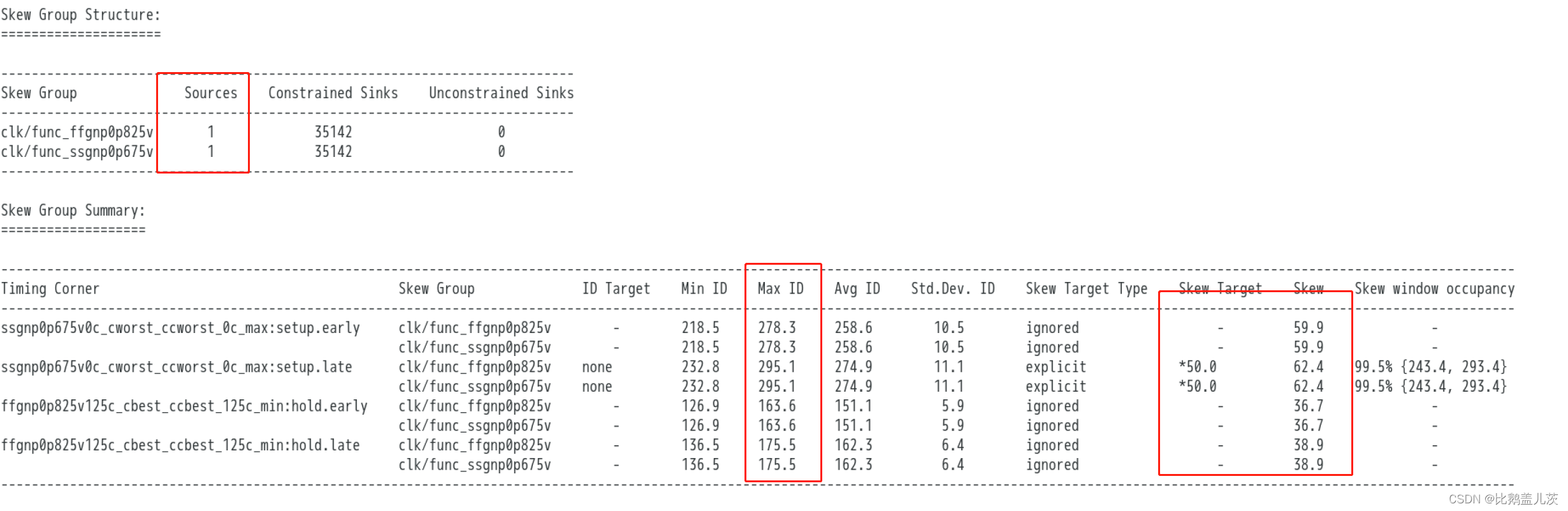

2.clock summary

 注意：

实验小试：1.可以再把target skew调整  2.再换换inverter buffer（s  clock 比较balance）类型
