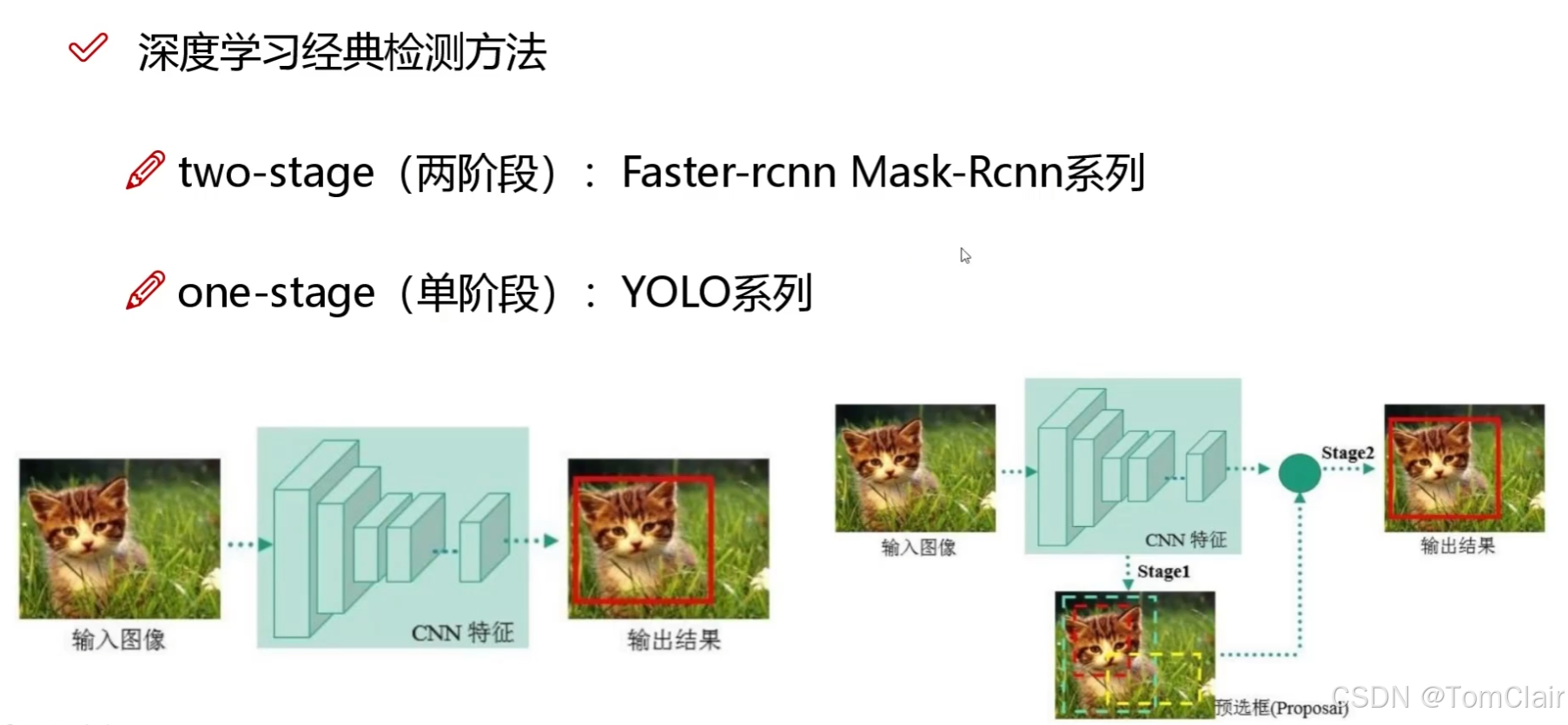

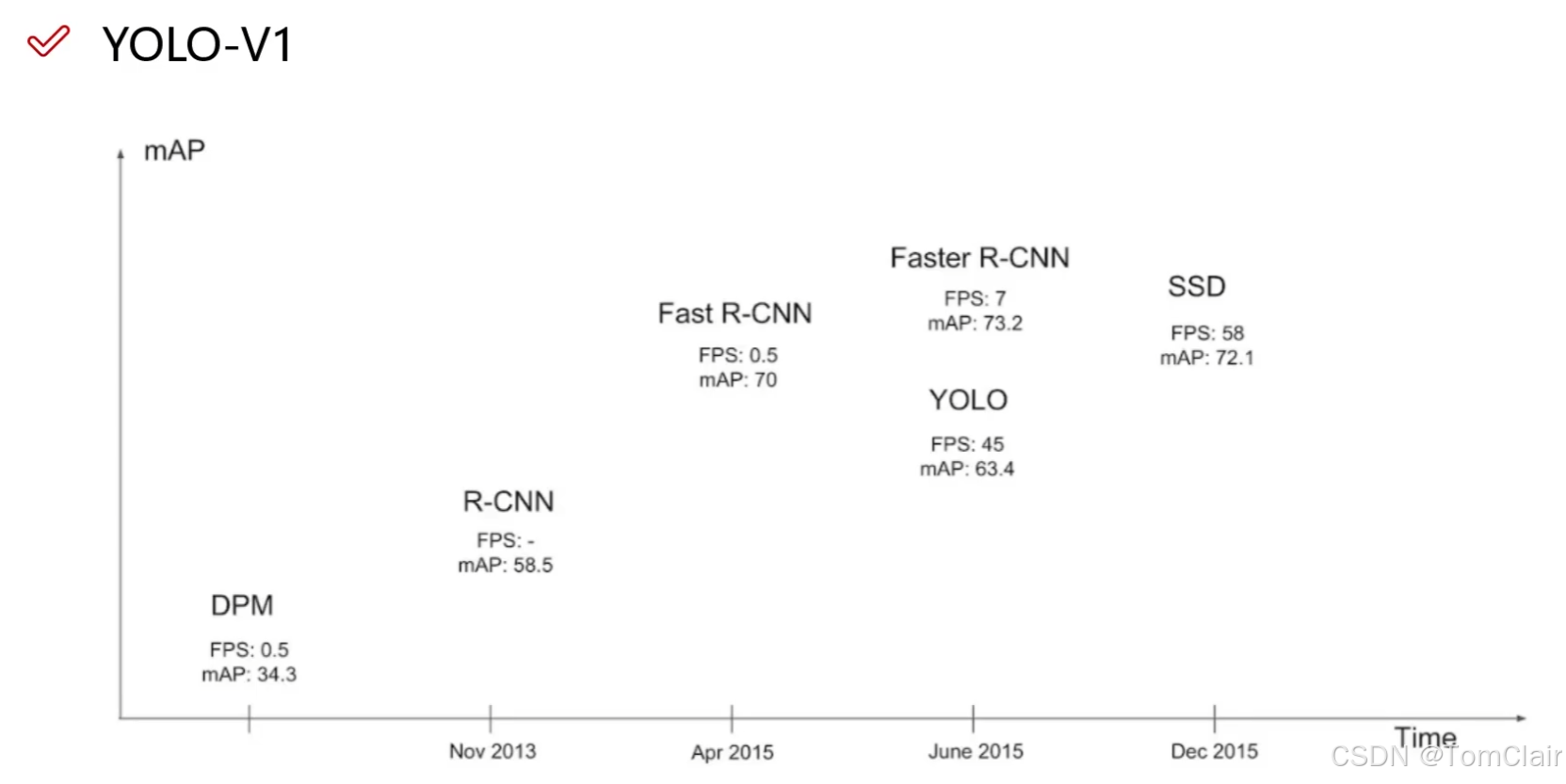

1、YOLO介绍

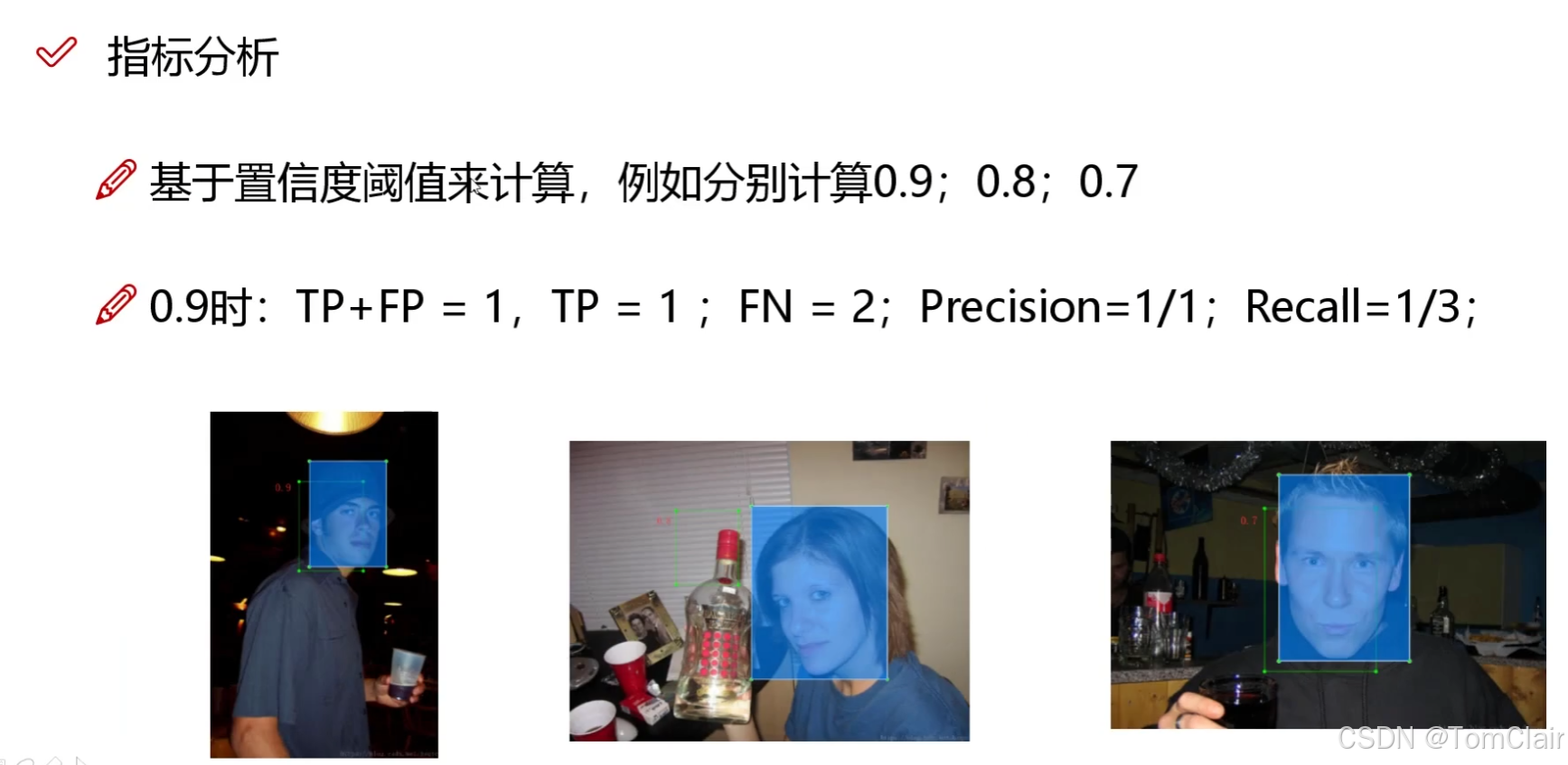

Yolo指标分析1

注意：在目标检测算法中如果单看精度和Recall是不行的，由于两者的结果一般是成反比的，所以不便与以这两个指标进行判断。这里引入mAP指标综合衡量检测效果。

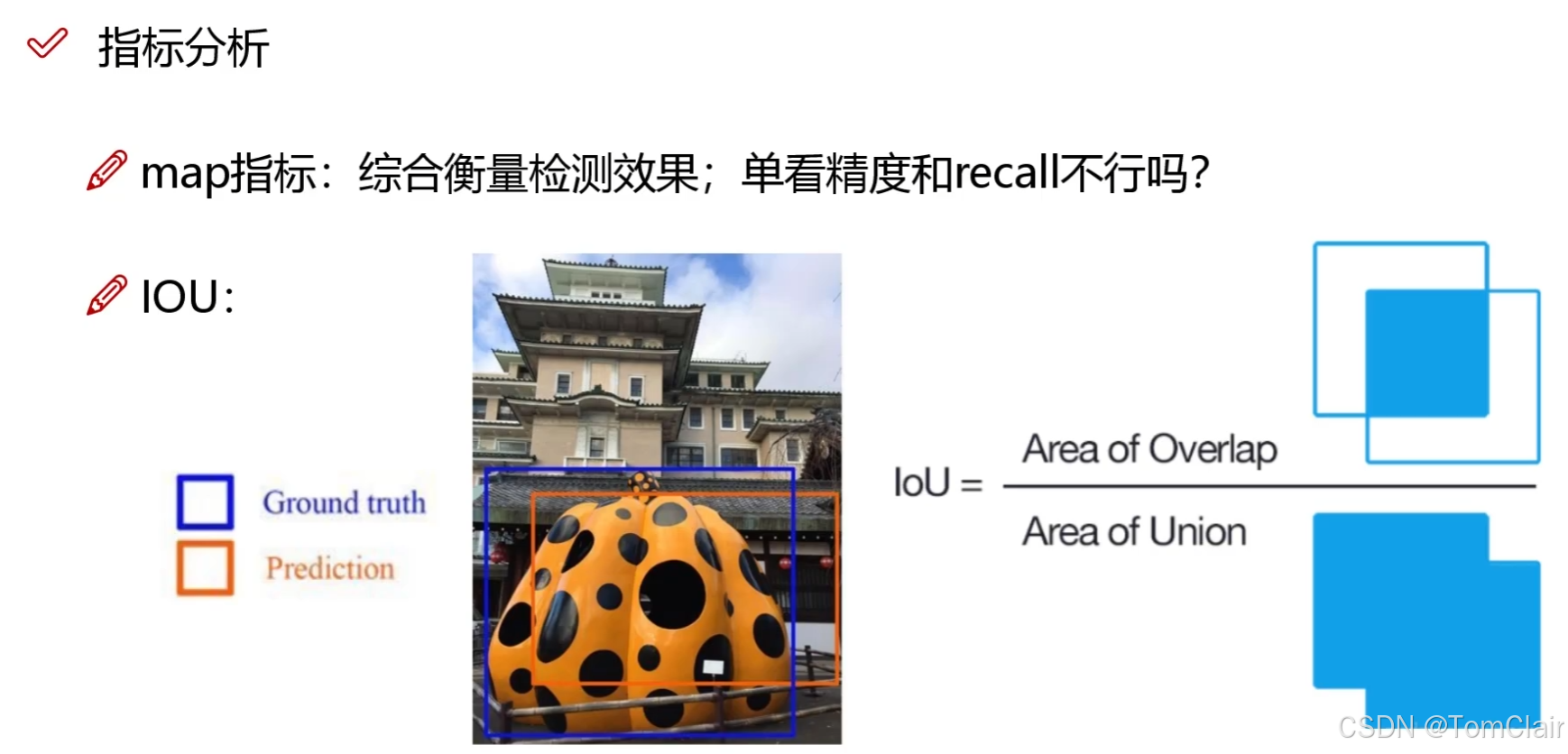

IOU：交集和并集的比值（真实值和预测值的交集、并集）。

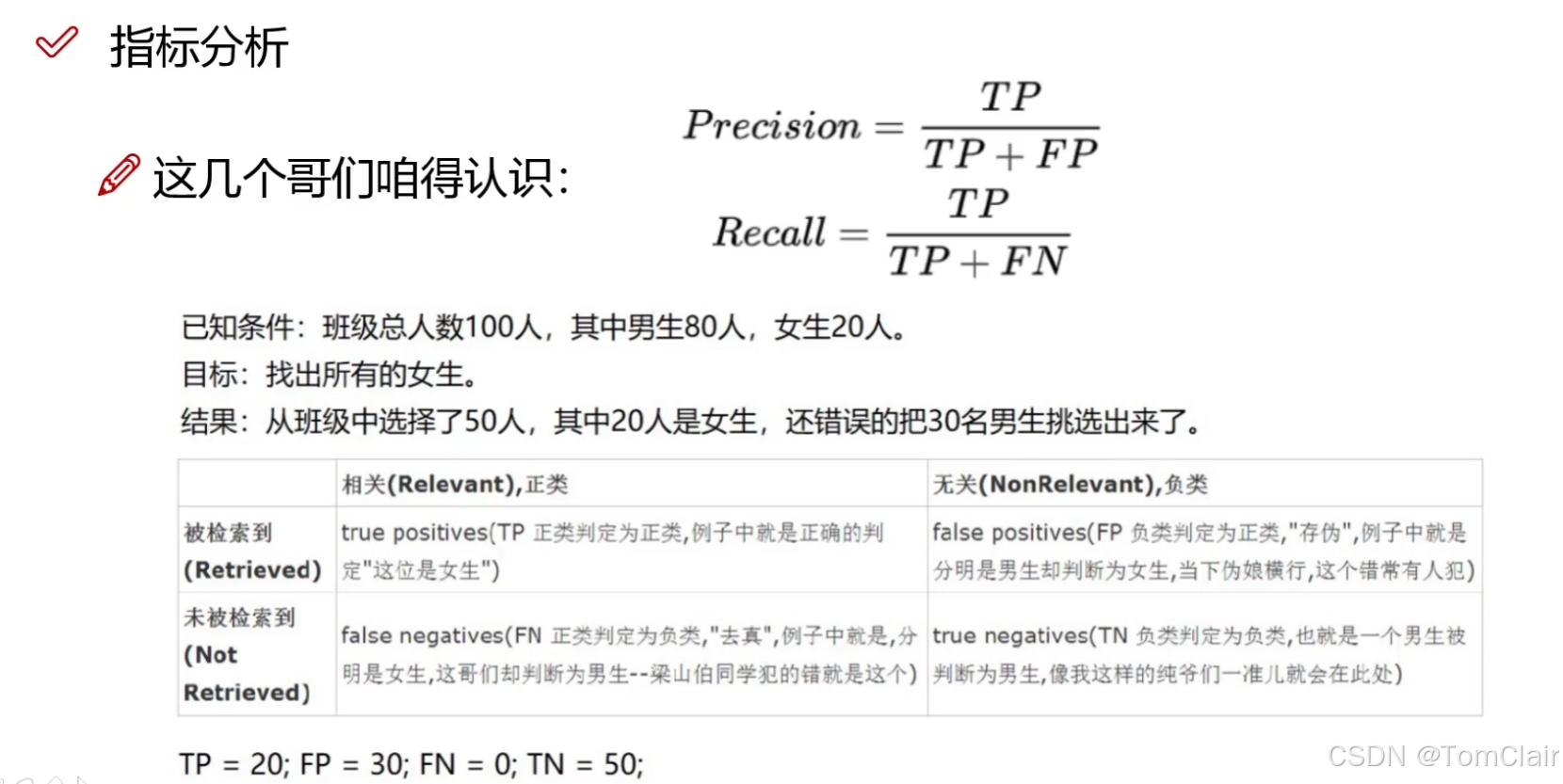

混淆矩阵：
- TP：真的，“阳”（本身“阳”）
- FP：假的，“阳”（本身“阴”）
- TN：真的，“阴”（本身“阴”）
- FN：假的，“阴”（本身“阳”）
P精确值：（真的，“阳”）/[（真的，“阳”）+（假的，“阳”）]
Recall召回率（查全率）：（真的，“阳”）/[（真的，“阳”）+（假的，“阴”）]
置信度：当前检测的物体是其判断类别的可能性（越大可能性越大）。

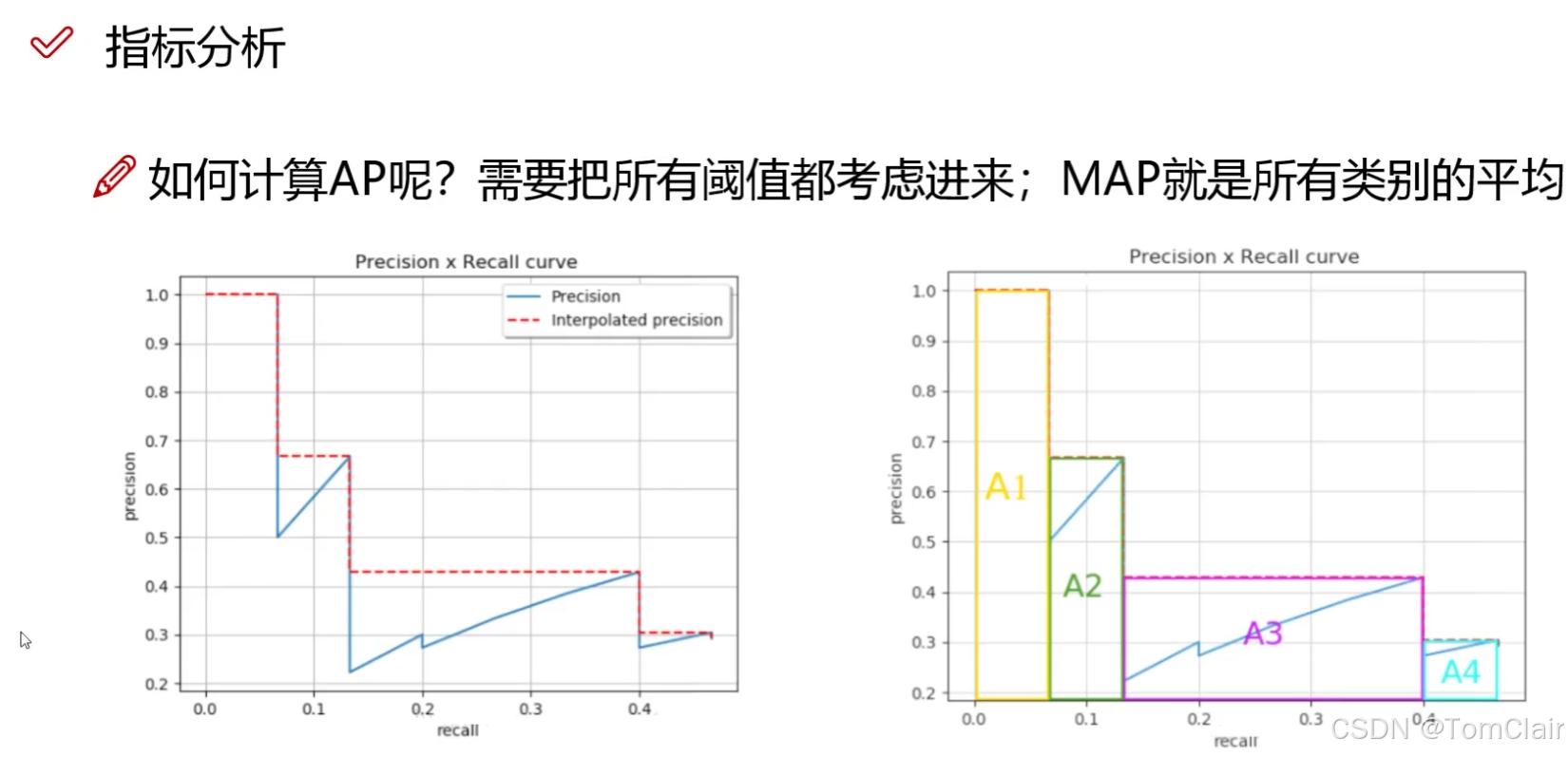

mAP值即为：P-R图像与坐标轴的面积（也是图像的积分）即为mAP值。

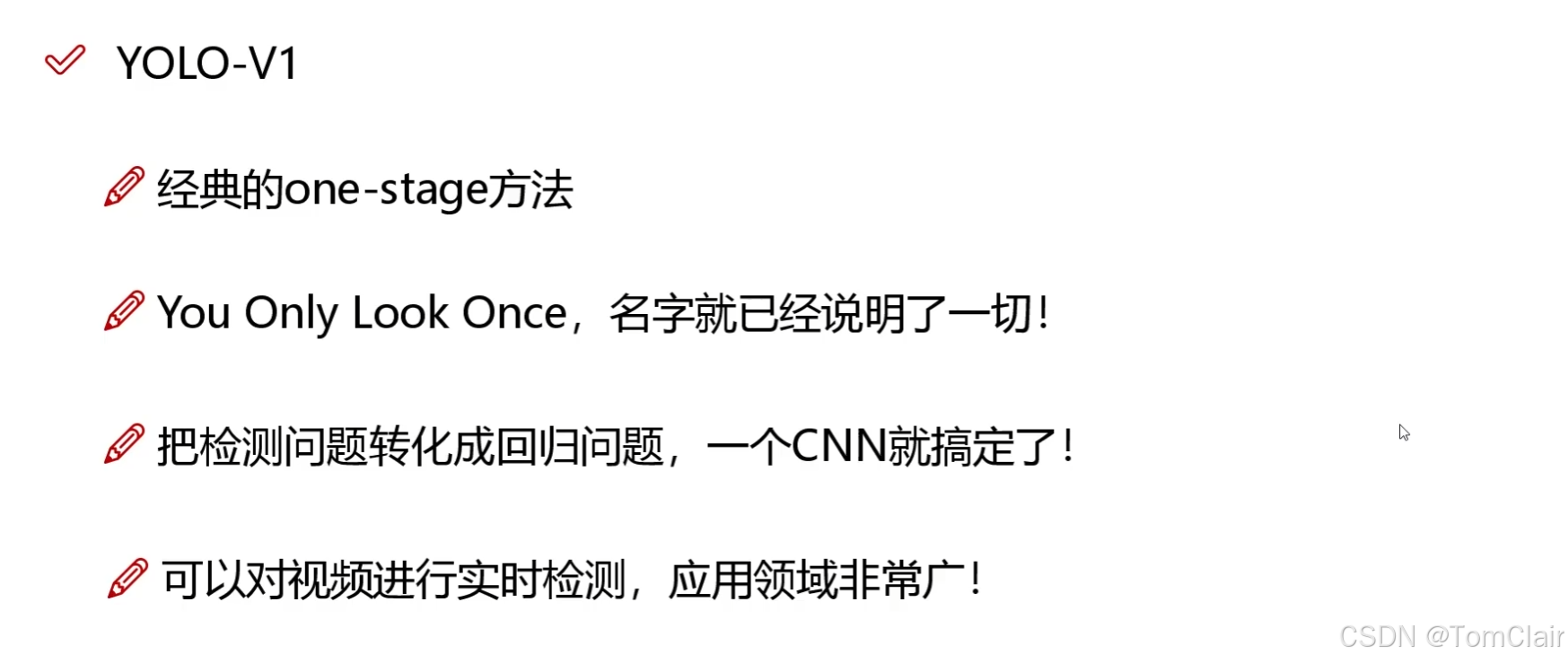

Yolov1-1
Yolov1-2
Yolov1-3

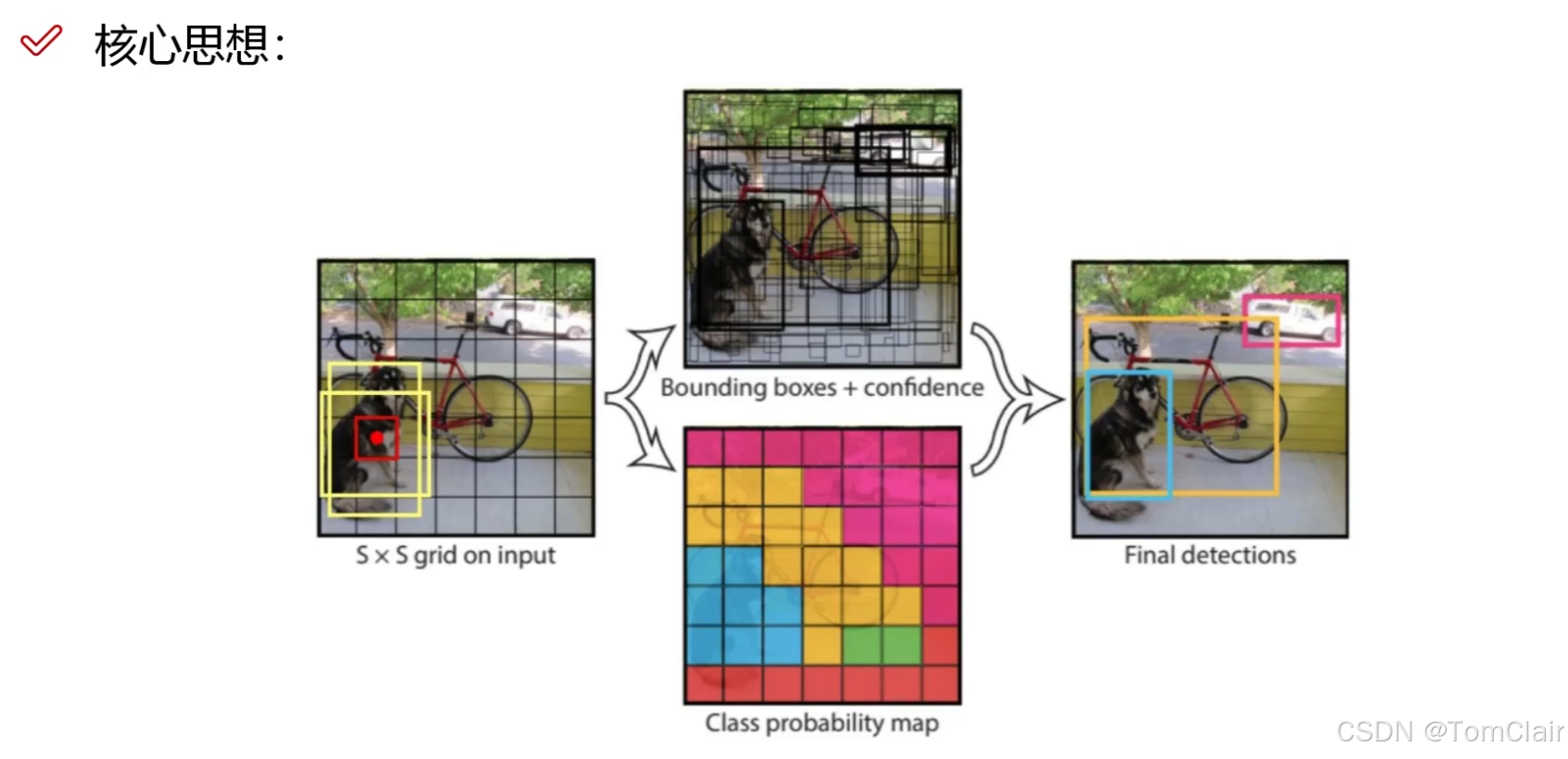

Yolov1中以每一个像素格子为中心得出两个初始候选框，如果初始候选框中有物体（初始的置信度进行阈值的判断），那么将候选框进行微调预测，其中预测得出当前格子的预测框和confidence值（判断那种类别的可能性）。
由于每个像素格子产生的候选框很多，这里就要进行设置置信度的阈值进行过滤将无用的候选框进行过滤，重合的格子后面设置也进行去掉，依据指标是哪个IOU大选哪个。

Yolov1-4

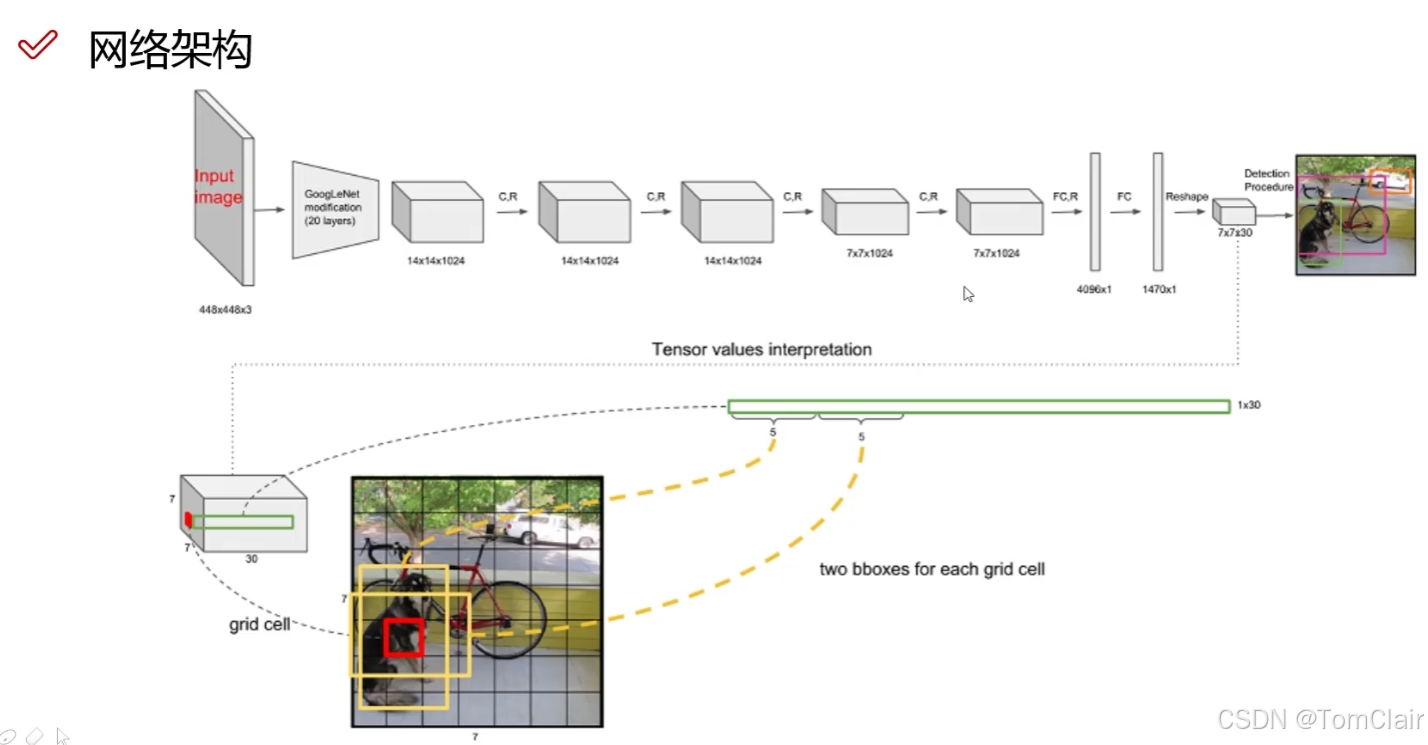

Yolov1版本中输入数据的大小（相对固定）：448*448*3
- 注意为什么其输入大小是相对固定的，因为对于卷积层而言是没有影响的，但是对于全连接层影响就很大了，全连接层相对固定，由于权重矩阵和偏置项的大小不可随意改动，即输入图像的特征就会相对固定，从而到全连接时是满足权重矩阵和偏置项的格式规范的。
注意
这个部分全连接后大小为1470*1的向量，重新进行重塑大小（reshape)变为7*7*30的大小—>（7*7)*30这样理解：
- 先变为7*7的像素格
  然后其中每一个格子都有30个值。
- 对于上图中红色格子，其中任意一个黄色的初始预测框 $B_i$ 都有4个值分别为 $x_i,y_i,w_i,h_i,c_i$ 5个值，其中 $x_i,y_i$ 并不是实际坐标值，而是归一化后相对整个图像的长宽而言0~1之间的值。这么可以看出两个初始预测框占据10个参数的值即
  那么后面20个代表的是20个类别的值，即当下数据集中一共进行目标检测的类别数量，故可以认为上面进行目标检测的数据集中有20个检测类别。
- 那么这个20个值的数据到底是什么样子的呢？这20个值代表这个格子中在数据集进行目标检测类别预测的概率值。
总结：
- 注意：在Faster-RCNN中B的数量可能是8、9个，因为为了精度。而对于Yolo速度快所以就损失了一些精度使得B的数量变小。

Yolov1-9

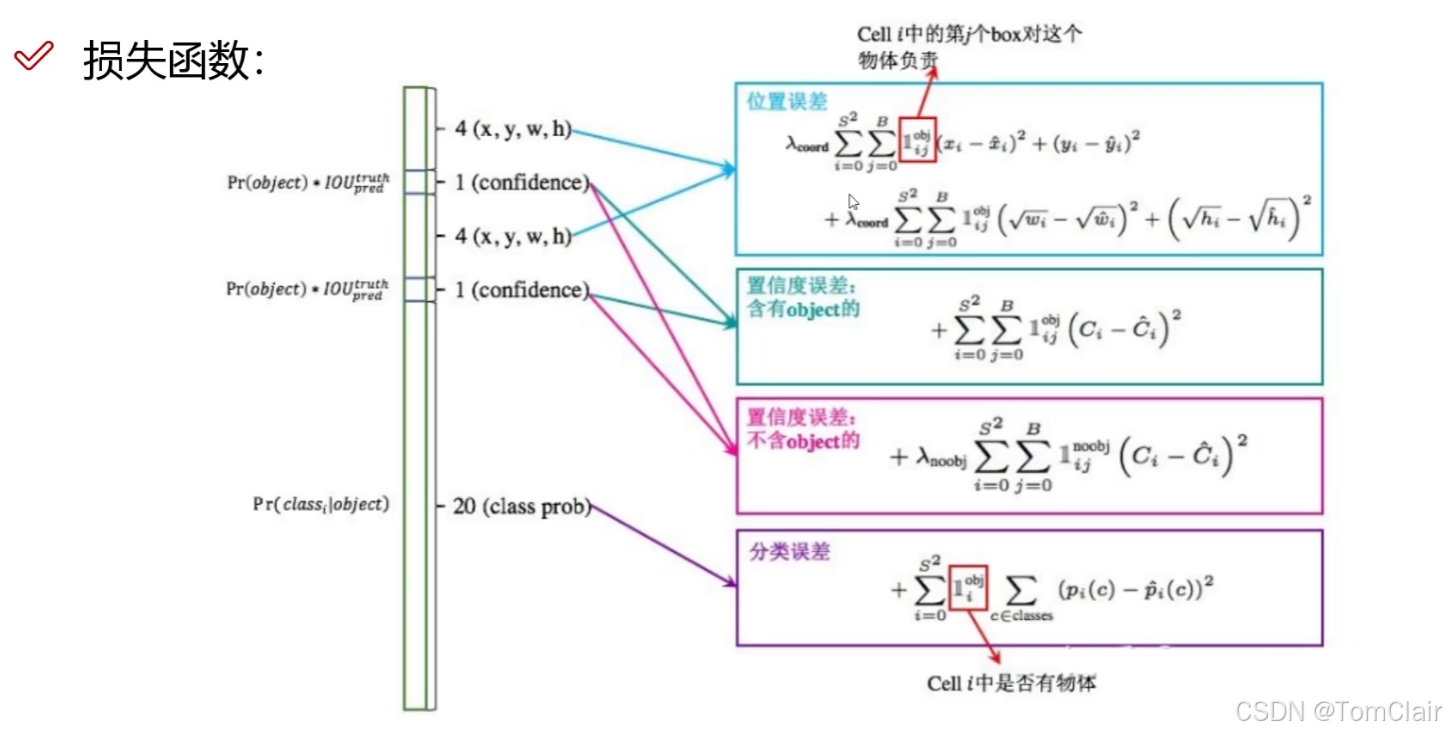

损失函数有4个分别对应30个数值的结果。
- $λcoord∑i=0s2∑j=0B1ijobj(xi−x^i)2+(yi−y^i)2\lambda_{coord} \sum_{i=0}^{s^2} \sum_{j=0}^{B} 1_{ij}^{obj} (x_i - \hat{x}_i)^2 + (y_i - \hat{y}_i)^2$
