SDK JTAG无法下载

最新推荐文章于 2025-06-12 10:40:35 发布
原创 最新推荐文章于 2025-06-12 10:40:35 发布 · 1.4k 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#工具问题

本文介绍了解决Vivado下载器在Win10系统下无法识别的问题，包括因软件版本冲突导致的设备管理器中驱动异常，提供了解决步骤，如卸载特定驱动并手动安装正确版本。

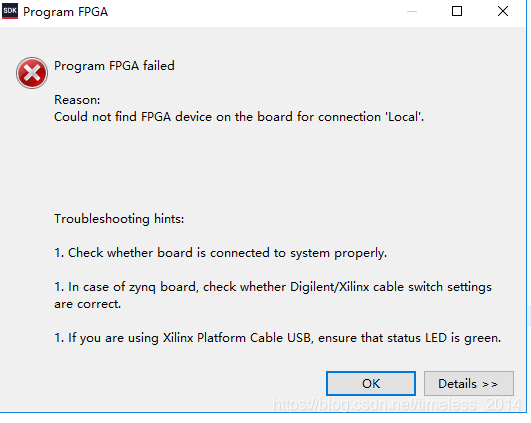

1、如图，上下电，拔插USB接口还是一样无法下载，换一台电脑也一样，最后掉电把下载器接口板和线全部拔掉重新插后OK。





2、win10 下电脑同时安装vivado2016.4 和vivado2018.2  会存在冲突，如果使用vivado2016.4 SDK 后，再用2018.2 SDK 会导致下链接不上或无法识别，下载不了，甚至连下载器的灯都不亮。设备管理器中驱动显示为：xilinx embedded platform. usb firmware loader 。

解决方法

御载、删除驱动xilinx embedded platform. usb firmware loader 。然后进入vivado2016.4  安装Vivado\2016.4\data\xicom\cable_drivers\nt64\下 手动安装驱动。

重新插上下载器，显示为

即可正常使用。
