走马观花之《视觉SLAM十四讲》

1. 视觉SLAM 系统概述

SLAM 是Simultaneous Localization and Mapping 的缩写，中文译作“同时定位与地图构建” 。它是指搭载特定传感器的主体，在没有环境先验信息的情况下，于运动过程中建立环境的模型，同时估计自己的运动。如果这里的传感器主要为相机，那就称为“视觉SLAM”。

视觉SLAM流程分为以下几步

• 传感器信息读取。在视觉SLAM 中主要为相机图像信息的读取和预处理。
• 视觉里程计。视觉里程计任务是估算相邻图像间相机的运动，以及局部地图的样子。
• 后端优化。后端接受不同时刻视觉里程计测量的相机位姿，以及回环检测的信息，对它们进行优化，得到全局一致的轨迹和地图。
• 回环检测。回环检测判断机器人是否曾经到达过先前的位置。如果检测到回环，它会把信息提供给后端进行处理。
• 建图。它根据估计的轨迹，建立与任务要求对应的地图。

2. 前端视觉里程计

视觉里程计根据相邻图像的信息，估计出粗略的相机运动，给后端提供较好的初始值。视觉里程计的算法主要分为两个大类：特征点法和直接法。基于特征点法的前端，长久以来（直到现在）被认为是视觉里程计的主流方法。它运行稳定，对光照、动态物体不敏感，是目前比较成熟的解决方案。
核心问题：如何根据图像估计相机运动。

2.1. 特征点法

特征点：由关键点和描述子两部分组成。关键点是指该特征点在图像里的位置，有些特征点还具有朝向、大小等信息。描述子通常是一个向量，按照某种人为设计的方式，描述了该关键点周围像素的信息。描述子是按照“外观相似的特征应该有相似的描述子”的原则设计的。

特征匹配：视觉SLAM 中极为关键的一步，特征匹配解决了SLAM 中的数据关联问题，即确定当前看到的路标与之前看到的路标之间的对应关系。通过对图像与图像，或者图像与地图之间的描述子进行准确的匹配，我们可以为后续的姿态估计，优化等操作减轻大量负担。匹配方法：暴力匹配等。

当相机为单目时，我们只知道2D 的像素坐标，因而问题是根据两组2D 点估计运动。该问题用对极几何来解决。

当相机为双目、RGB-D 时，或者我们通过某种方法得到了距离信息，那问题就是根据两组3D 点估计运动。该问题通常用ICP 来解决。

如果我们有3D 点和它们在相机的投影位置，也能估计相机的运动。该问题通过PnP求解。

2.1.1. 2D-2D: 对极几何

假设我们从两张图像中，得到了一对配对好的特征点，如果我们有若干对这样的匹配点，就可以通过这些二维图像点的对应关系，恢复出在两帧之间摄像机的运动。


八点法+奇异值分解即可求得旋转矩阵R和位移向量t。

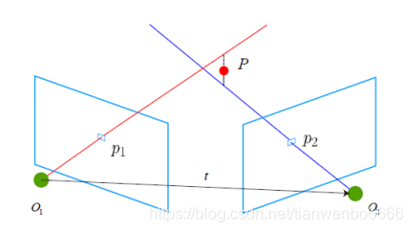

2.1.2. 三角测量

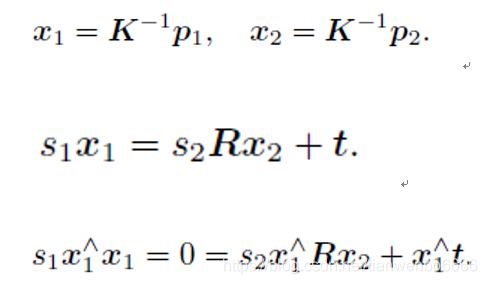

在得到运动之后，下一步我们需要用相机的运动估计特征点的空间位置。在单目SLAM 中，仅通过单张图像无法获得像素的深度信息，我们需要通过三角测量（Triangulation）（或三角化）的方法来估计地图点的深度。

2.1.3. 3D-2D: PnP

PnP（Perspective-n-Point）是求解3D 到2D 点对运动的方法。它描述了当我们知道n 个3D 空间点以及它们的投影位置时，如何估计相机所在的位姿

如果两张图像中，其中一张特征点的3D 位置已知，那么最少只需三个点对（需要至少一个额外点验证结果）就可以估计相机运动

在双目或RGB-D 的视觉里程计中，我们可以直接使用PnP 估计相机运动。而在单目视觉里程计中，必须先进行初始化，然后才能使用PnP

PnP 问题有很多种求解方法，例如用三对点估计位姿的P3P，直接线性变换（DLT），非线性优化构建最小二乘问题并迭代求解

2.1.4. 3D-3D: ICP

假设一组配对好的3D 点（比如对两个RGB-D 图像
