四线测电阻法

1.万用表如何测量电阻（两线测电阻法）

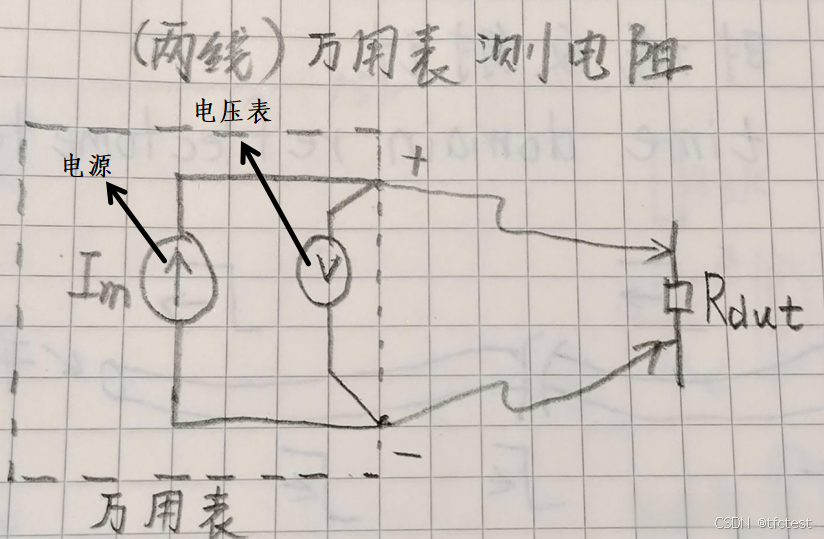

图一：万用表测电阻电路图

万用表测量电阻的步骤如下：
· 向待测电阻 Rdut 输入一个已知大小的电流 Im
用内部电压表测量待测电阻两端的电压
通过欧姆定律计算电阻：R = V / Im
两线测电阻法的局限性：因为表笔本身存在电阻再加上表笔和被测物之间会有接触电阻，如下图所示，两根表笔直接相接也会测出来有电阻。如果被测物的电阻很小，两线测电阻法会造成较大误差。

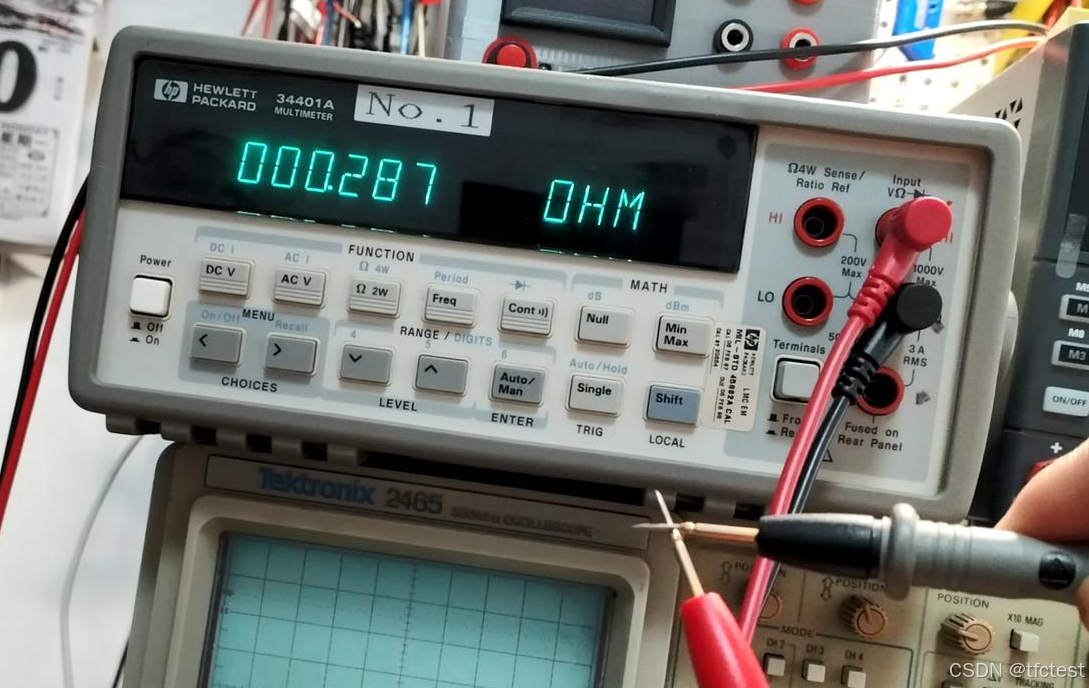

图二：两根表笔直接相接

2.四线测电阻法

关键概念：

1. 串联分流，串联电路中电阻越大的电子原件分到的电流越小，各个电子原件的电流是相等的，串联起来的电阻值等于各个电子元件的电阻值相加。

2. 并联分压，相互并联的电子原件电阻越大分到的电压越大，各个电子原件电流相等。

3. 电压表的电压很大，分到的电流可以忽略不计。

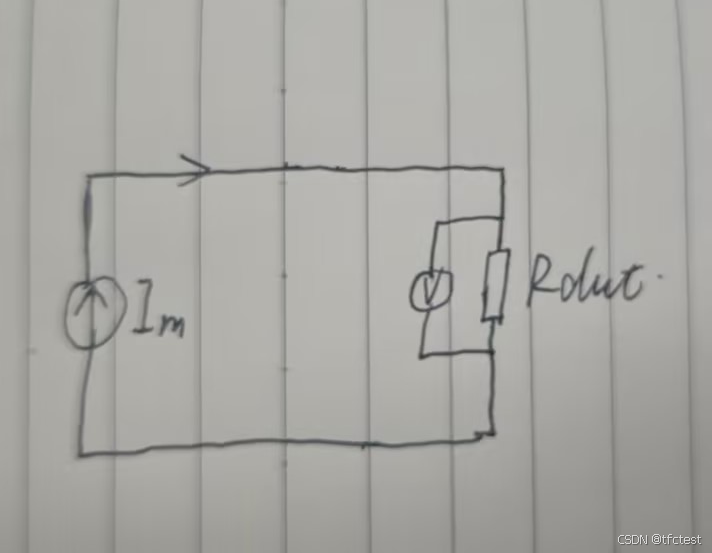

图三：两线测电阻法

上图是用两线测电阻法测试电子原件时的电路图，这个是加了表笔电阻和接触电阻的（后面统称干扰电阻），图一是没有加的。
此时我们可以将红色方框里的东西看成一个整体，因为他们是串联关系。现在电压表V测量的是这个整体的电压，故而通过R = V / Im算出来的也是整体的电阻这也进一步解释了两线测电阻法的局限性。

我们再看到四线测电阻法

外面两根线只是给电路提供一个电流，可以不看，要点在于干扰电阻和被测电阻的关系从串联变成了并联，和电压表的关系从并联变成了串联，所以我们现在可以吧图四中的红色方框看成一个整体，前面我们提到过电压表的电阻非常的大，少则几百 kΩ，多则 10MΩ，干扰电阻和它放在一起完全可以忽略不计。得到的效果如下图所示。

就相当于直接将电压表接在已经通电的被测元件上。

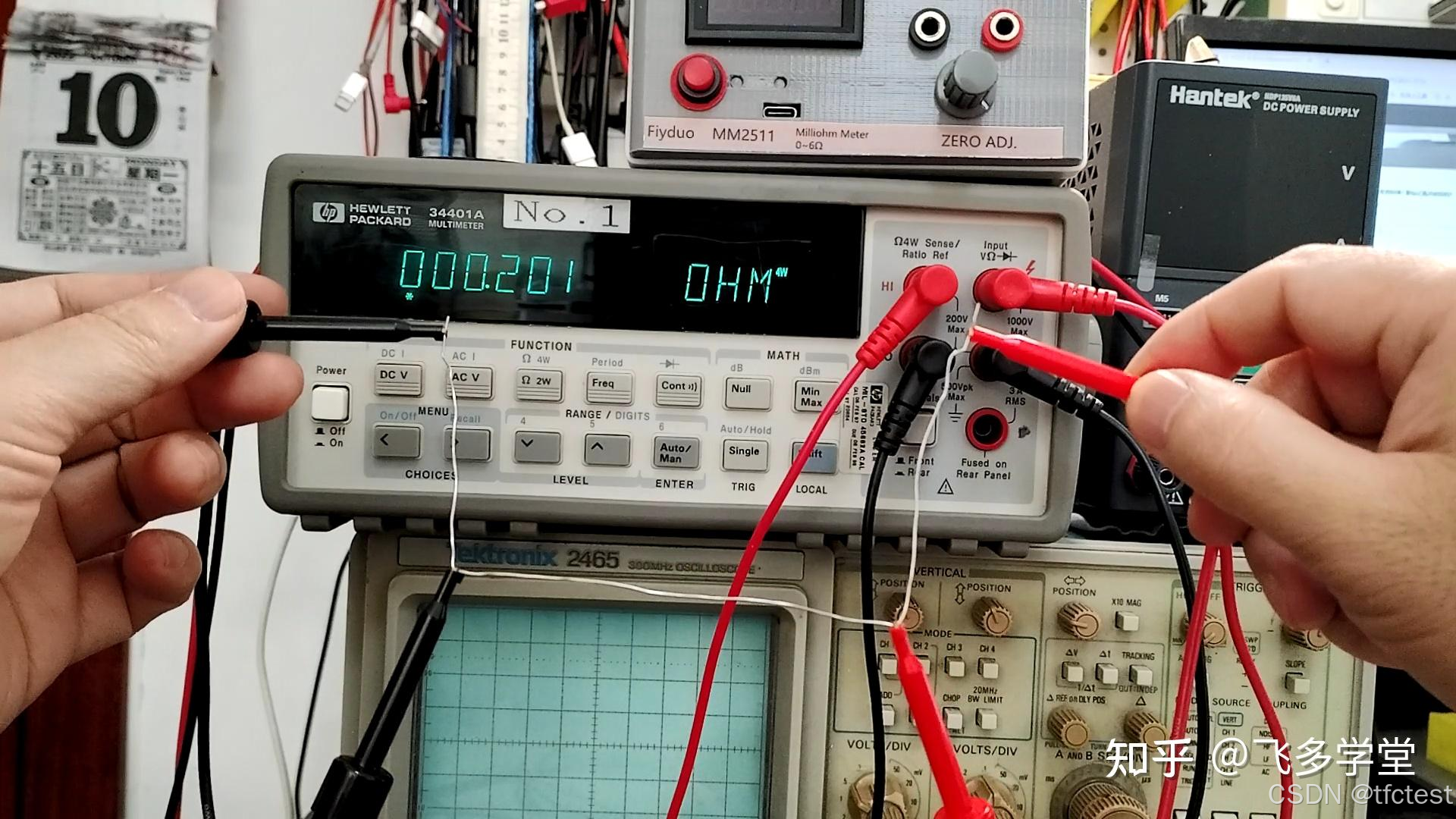

四线测电阻法实测图

3.要点

要点在于将本来和被测电阻串联的干扰电阻转化成和电压表串联从而不影响被测电阻。
