Systrace系列7 —— Vsync 解读

本文主要是是介绍 Android 中的 Vsync 机制。文章会从 Systrace 的角度来看 Android 系统如何基于 Vsync 每一帧的展示。Vsync 是 Systrace 中一个非常关键的机制，虽然我们在操作手机的时候看不见，摸不着，但是在 Systrace 中我们可以看到，Android 系统在 Vsync 信号的指引下，有条不紊地进行者每一帧的渲染、合成操作，使我们可以享受稳定帧率的画面。

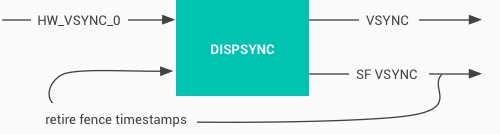

Vsync 信号可以由硬件产生，也可以用软件模拟，不过现在基本上都是硬件产生，负责产生硬件 Vsync 的是 HWC,HWC 可生成 VSYNC 事件并通过回调将事件发送到 SurfaceFlinge , DispSync 将 Vsync 生成由 Choreographer 和 SurfaceFlinger 使用的 VSYNC_APP 和 VSYNC_SF 信号

在 Android 基于 Choreographer 的渲染机制详解 这篇文章里面，我们有提到 ：Choreographer 的引入，主要是配合 Vsync，给上层 App 的渲染提供一个稳定的 Message 处理的时
