电容

耦合电容：交流多级放大电路，前级输出端  和  后级输入端  接入的电容，作用是将前级的交流信号输出给后级使用。

（交流多级放大电路中,因个级增益及功率不同.各级的直流工作偏值就不同!若级间直接藕合则会使各级工作偏值通混无法正常工作）

在基本放大电路中，耦合电容要视频率而定，当频率较高时，需用无极电容，特点是比较稳定，耐压可以做得比较高，体积相对小，但容量做不大。其最大的用途是可以通过交流电，隔断直流电，广泛用于高频交流通路、旁路、谐振等电路。（简单理解为高频通路）

当频率较低时，无极电容因为容量较低，容抗相对增大，就要用有极性的电解电容了，由于其内部加有电解液，可以把容量做得很大，让低频交流电通过，隔断直流电。但由于内部两极中间是有机介质的，所以耐压受限，多用于低频交流通路、滤波、退耦、旁路等电路。（简单理解为低频通路）

如何选用电容耦合？

其实很间单，一般瓷片电容就可搞定！要效果好的话可选用钽电容。按照你输入信号的频率范围高频的可选用103,104容值的电容，对于较低频率的交流信号可选用22uF左右的电解电容。

去耦电容：输出端  和  地之间，滤除输出信号的干扰，保证输出端的信号稳定，避免多级电路之间的耦合干扰。

旁路电容：参考接地电阻上并联的电容，负极接地，当信号是高、低频混合交流信号时，将输入信号中的高频信号滤除。（旁路电容通高频信号，对高频容抗低能导通）

电源滤波电容：电源输入端 和地 之间，电解电容，uf级，把整流电路交流整流成脉动直流，通过充放电加以平滑的电容。

大电容滤低频，小电容滤高频。一大一小并联效果好，例如10uf、104。

RC降压

滤波电容大小选取

高速数字系统的滤波电容如何确定

我们在电源滤波电路上可以看到各种各样的电容，100uF，10uF，100nF，10nF不同的容值，那么这些参数是如何确定的?

本文引用地址： http://www.eepw.com.cn/article/201608/295445.htm

　　数字电路要运行稳定可靠，电源一定要”干净“，并且能量补充一定要及时，也就是滤波去耦一定要好。什么是滤波去耦，简单的说就是在芯片不需要电流的时候存储能量，在你需要电流的时候我又能及时的补充能量。不要跟我说这个职责不是DCDC、LDO的吗，对，在低频的时候它们可以搞定，但高速的数字系统就不一样了。

　　



　　先来看看电容，电容的作用简单的说就是存储电荷。我们都知道在电源中要加电容滤波，在每个芯片的电源脚放置一个0.1uF的电容去耦。等等，怎么我看到要些板子芯片的电源脚旁边的电容是0.1uF的或者0.01uF的，有什么讲究吗。要搞懂这个道道就要了解电容的实际特性。理想的电容它只是一个电荷的存储器，即C。而实际制造出来的电容却不是那么简单，分析电源完整性的时候我们常用的电容模型如下图所示。

　　



　　图中ESR是电容的串联等效电阻，ESL是电容的串联等效电感，C才是真正的理想电容。ESR和ESL是由电容的制造工艺和材料决定的，没法消除。那这两个东西对电路有什么影响。ESR影响电源的纹波，ESL影响电容的滤波频率特性。

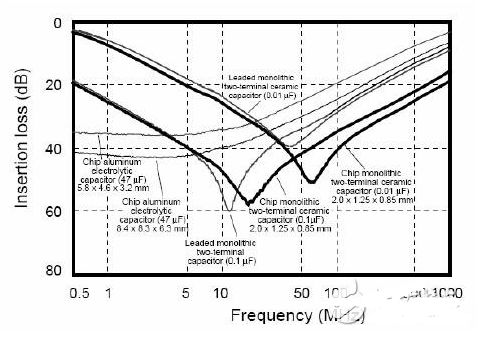

　　我们知道电容的容抗Zc=1/ωC，电感的感抗Zl=ωL，( ω=2πf)，实际电容的复阻抗为Z=ESR+jωL-1/jωC= ESR+j2πf L-1/j2πf C。可见当频率很低的时候是电容起作用，而频率高到一定的时候电感的作用就不可忽视了，再高的时候电感就起主导作用了。电容就失去滤波的作用了。所以记住，高频的时候电容就不是单纯的电容了。实际电容的滤波曲线如下图所示。

　　



　　上面说了电容的等效串联电感是电容的制造工艺和材料决定的，实际的贴片陶瓷电容的ESL从零点几nH到几个nH，封装越小ESL就越小。

　　从上面电容的滤波曲线上我们还看出并不是平坦的，它像一个’V’，也就是说有选频特性，在时候我们希望它是越平越好(前级的板级滤波)，而有时候希望它越越尖越好(滤波或陷波)。影响这个特性的是电容的品质因素Q， Q=1/ωCESR，ESR越大，Q就越小，曲线就越平坦，反之ESR越小，Q就越大，曲线就越尖。通常钽电容和铝电解有比较小的ESL，而ESR大，所以钽电容和铝电解具有很宽的有效频率范围，非常适合前级的板级滤波。也就是在DCDC或者LDO的输入级常常用较大容量的钽电容来滤波。而在靠近芯片的地方放一些10uF和0.1uF的电容来去耦，陶瓷电容有很低的ESR。

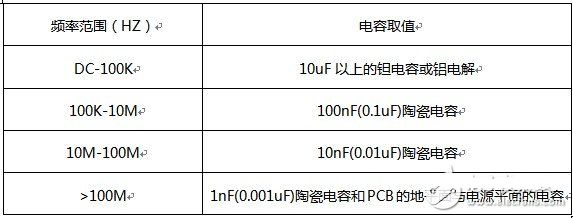

　　说了那么多，那到底我们在靠近芯片的管脚处放置0.1uF还是0.01uF，下面列出来给大家参考。

　　



　　所以，以后不要见到什么都放0.1uF的电容，有些高速系统中这些0.1uF的电容根本就起不了作用。
