STM32+W5500网络通信

一、W5500以太网模块

1.1 简介

• NiRen_W5500模块是一款基于WIZnet W5500芯片的以太网模块，是泥人电子继 NiRen_W5100模块后设计的一块性能更好、性价比更高的以太网模块。模块集成硬件化TCP/IP协议;内部32K字节存储器作TX/RX缓存;支持10/100Mbps 的传输速率;支持8个独立端口同时运行;同时模块还支持3.3V或5V电源供电，5V供电时还可以输出3.3V电源，方便用户在不同的单片机系统中使用;模块与单片机系统的通讯方式是简单、方便的SPI通信。

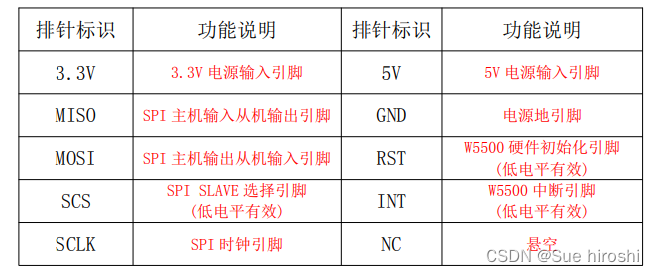

1.2 模块排针功能表

1.3 W5500芯片资源介绍

• W5500芯片是一种采用全硬件TCP/IP协议栈的嵌入式以太网控制器，它能使嵌入式系统通过SPI(串行外设接口)接口轻松地连接到网络。W5500特别适合那些需要使用单片机来实现互联网功能的客户,而这就需要单片机系统具有完整的TCP/IP协议栈和10/100Mbps 以太网网络层(MAC）和物理层（PHY)。W5500是由已经通过市场考验的全硬件TCP/IP协议栈、及以太网网络层和物理层的整合而成。其全硬件的TCP/IP协议栈全程支持TCP、UDP、IPv4、ICMP、ARP、IGMP和 PPPoE协议，而且已经连续多年在各种实际应用中得以证明。W5500使用32KB缓存作为其数据通信内存。通过使用W5500，用户只需通过使用一个简单的socket程序就能实现以太网的应用，而不再需要处理一个复杂的以太网控制器了。SPI(串行外设接口)提供了轻松与外部MCU连接的接口。W5500支持高达8OMHZ的SPI 接口间通信。为了降低系统功率的消耗，W5500提供了网络唤醒和休眠模式。W5500收到原始以太网数据包形式的magic packet时将被唤醒。

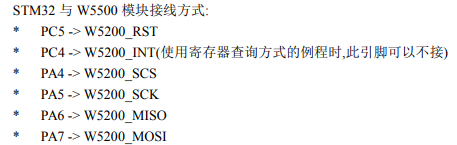

1.4 接线方式

1.5代码调试

• 在代码中添加本地ip地址、掩码及网关。

#include "stm32f10x.h"
#include "W5500.h"
#include <string.h>

void RCC_Configuration(void);		//设置系统时钟为72MHZ(这个可以根据需要改)
void NVIC_Configuration(void);		//STM32中断向量表配配置
void Timer2_Init_Config(void);		//Timer2初始化配置
void System_Initialization(void);	//STM32系统初始化函数(初始化STM32时钟及外设)
void Delay(unsigned int d);			//延时函数(ms)

unsigned int Timer2_Counter=0; //Timer2定时器计数变量(ms)
unsigned int W5500_Send_Delay_Counter=0; //W5500发送延时计数变量(ms)

/*******************************************************************************
* 函数名  : W5500_Initialization
* 描述    : W5500初始货配置
* 输入    : 无
* 输出    : 无
* 返回值  : 无
* 说明    : 无
*******************************************************************************/
void W5500_Initialization(void)
{


	W5500_Init();		//初始化W5500寄存器函数
	Detect_Gateway();	//检查网关服务器
	Socket_Init(0);		//指定Socket(0~7)初始化,初始化端口0
}

/*******************************************************************************
* 函数名  : Load_Net_Parameters
* 描述    : 装载网络参数
* 输入    : 无
* 输出    : 无
* 返回值  : 无
* 说明    : 网关、掩码、物理地址、本机IP地址、端口号、目的IP地址、目的端口号、端口工作模式
*******************************************************************************/
void Load_Net_Parameters(void)
{


	Gateway_IP[0] = 192;//加载网关参数
	Gateway_IP[1] = 168;
	Gateway_IP[2] = 0;
	Gateway_IP[3] = 1;

	Sub_Mask[0]=255;//加载子网掩码
	Sub_Mask[1]=255;
	Sub_Mask[2]=255;
	Sub_Mask[3]=0;

	Phy_Addr[0]=0x34;//加载物理地址
	Phy_Addr[1]=0x4b;
	Phy_Addr[2]=0x50;
	Phy_Addr[3]=0x00;
	Phy_Addr[4]=0x00;
	Phy_Addr[5]=0x00;

	IP_Addr[0]=192;//加载本机IP地址
	IP_Addr[1]=168;
	IP_Addr[2]=0;
	IP_Addr[3]=178;

	S0_Port[0] = 0x13;
