WSB5521F-3/TR

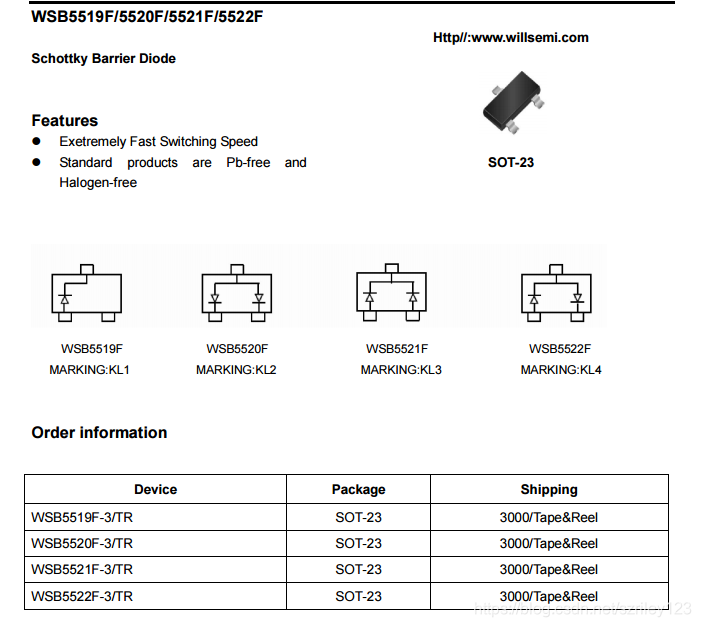

WSB5519F/5520F/5521F/5522F
肖特基势垒二极管
特征

• 极快的切换速度 FAE：13723714318
• 标准产品无铅和无卤

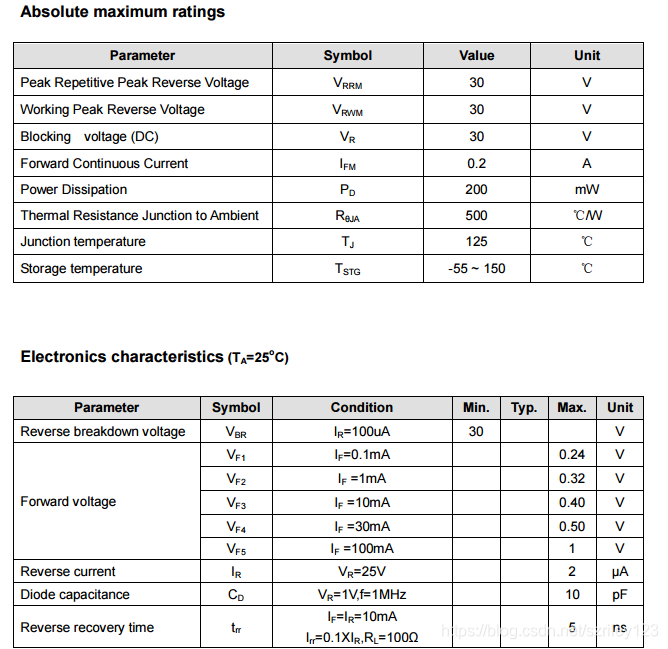

  绝对最大额定值
  电子特性（TA = 25o C）
  参数符号值单位
  峰值重复峰值反向电压VRRM 30 V.
  工作峰值反向电压VRWM 30 V.
  阻断电压（DC）VR 30 V.
  正向连续电流IFM 0.2 A.
  功耗PD 200 mW
  热阻结至环境温度为500℃/ W
  结温TJ 125℃
  储存温度TSTG -55~150℃

  参数符号条件最小值典型。最大。 单元
  反向击穿电压VBR IR = 100uA 30 V.
  正向电压
  VF1 IF = 0.1mA 0.24 V.
  VF2 IF = 1mA 0.32 V.
  VF3 IF = 10mA 0.40 V.
  VF4 IF = 30mA 0.50 V.
  VF5 IF = 100mA 1 V.
  反向电流IR VR = 25V2μA
  二极管电容CD VR = 1V，f = 1MHz 10pF
  反向恢复时间trr
  IF = IR =10毫安
  IRR=0.1XIR，RL=100Ω 5 ns
