R5F100AAA100SP#V0低功耗16位微控制器MCU RENESAS

描述

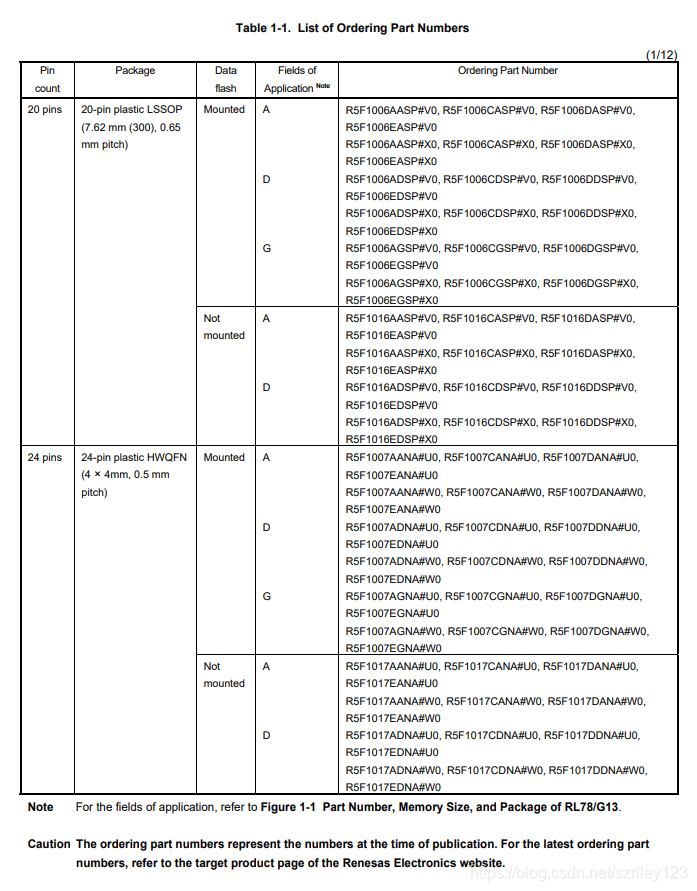

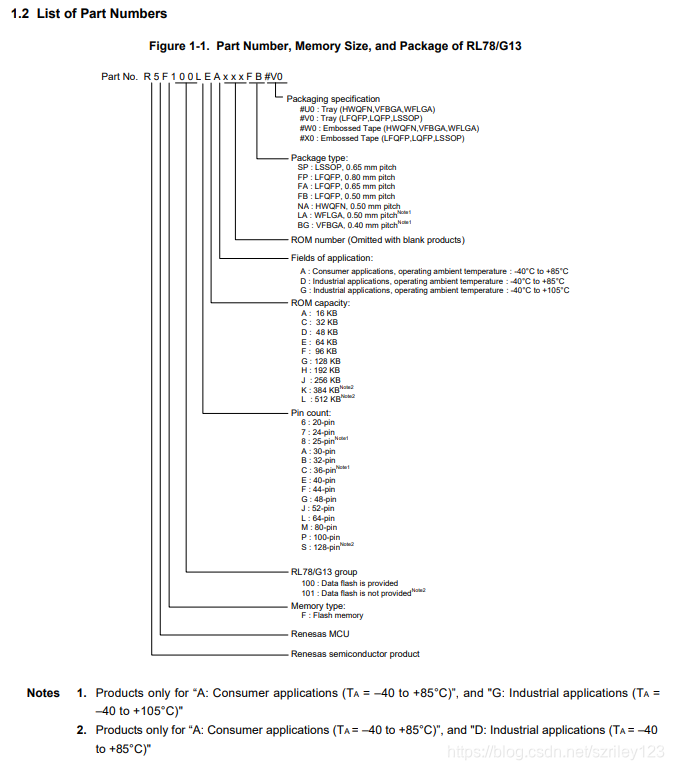

R5F100AAA100SP#V0
R5F100AAA Renesas 16位微控制器 - MCU

RL78 / G13
RENESAS MCU
真正的低功耗平台（低至66μA/ MHz，RTC + LVD为0.57μA），1.6 V至5.5 V工作电压，
16至512 KB闪存，32 MHz时41 DMIPS，适用于通用应用

FAE:137237 14328
超低功耗技术
VDD =单电源电压1.6至5.5 V.
HALT模式
停止模式
SNOOZE模式
RL78 CPU核心
具有3级流水线的CISC架构
最短指令执行时间：可以更改
从高速（0.03125μs：@ 32 MHz操作
具有高速内部振荡器）至超低速
（30.5μs：带子系统的@ 32.768 kHz操作
时钟）
地址空间：1 MB
通用寄存器：（8位寄存器×8）×4个存储区

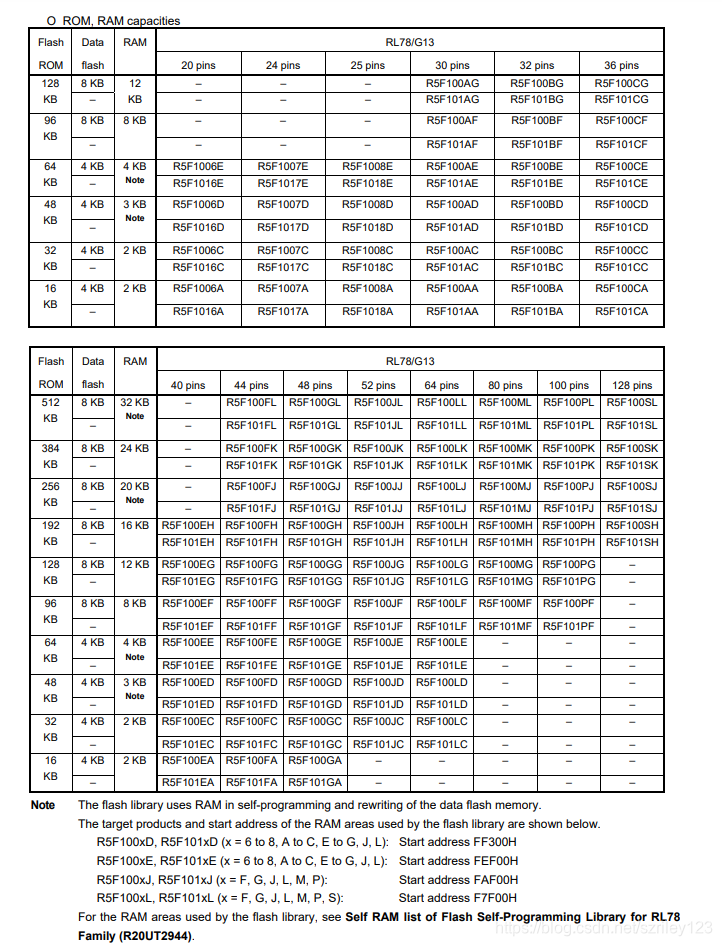

片上RAM：2至32 KB
代码闪存
代码闪存：16到512 KB
块大小：1 KB
禁止块擦除和重写（安全性
功能）
片上调试功能
自编程（带开机交换功能/闪存屏蔽
窗口功能）
数据闪存
数据闪存：4 KB至8 KB
背景操作（BGO）：可以是指令
在重写时从程序存储器执行
数据闪存。
重写次数：1,000,000次（TYP。）
重写电压：VDD = 1.8至5.5 V.

高速内部振荡器
选择32 MHz，24 MHz，16 MHz，12 MHz，8 MHz，
6 MHz，4 MHz，3 MHz，2 MHz和1 MHz
高精度：+/- 1.0％（VDD = 1.8至5.5 V，TA = -20
至+ 85°C）

工作环境温度
TA = -40至+ 85°C（A：消费者应用，D：
工业应用）
TA = -40至+ 105°C（G：工业应用）
电源管理和复位功能
片上上电复位（POR）电路
片上电压检测器（LVD）（选择中断和
重置14级）
DMA（直接内存访问）控制器
2/4频道
传输期间的时钟数在8/16位之间
SFR和内部RAM：2个时钟
乘法器和除法器/乘法累加器
16位×16位= 32位（无符号或有符号）
32位÷32位= 32位（无符号）
16位×16位+ 32位= 32位（无符号或签）

串行接口
CSI：2到8个频道
UART / UART（支持LIN总线）：2至4个通道
I2C /简化I2C通信：2至8个通道
计时器
16位定时器：8到16个通道
12位间隔定时器：1个通道
实时时钟：1个频道（99年的日历，
报警功能和时钟
校正功能）
看门狗定时器：1个通道（可与
专用的低速片上
振荡器）
A / D转换器
8/10位分辨率A / D转换器（VDD = 1.6至5.5 V）
模拟输入：6至26个通道
内部参考电压（1.45 V）和温度
传感器注1
I / O端口
I / O端口：16至120（N-ch开漏I / O [耐受
电压为6 V]：0至4，N-ch开漏I / O.
[VDD耐压注2 / EVDD耐受
电压注3]：5至25）
可以设置为N-ch开漏，TTL输入缓冲，和
片上上拉电阻
不同的潜在接口：可以连接到1.8 / 2.5 / 3
V设备
片上密钥中断功能
片上时钟输出/蜂鸣器输出控制器
其他
片上BCD（二进制编码的十进制）校正电路
