报表/报告组件(一)-指标/属性组件设计

简介

        报表/报告是数据的呈现，指标/属性组件是其关键部分，用户对检测的数据有执着的要求，数值类型，样式，格式体现数据的专业，报告阅读者快速获得所需的信息，本组件实现高度自定义的数值模型，样式和格式，满足用户对专业检测报告的要求。

         本文解释指标/属性组件设计和实现

整体规划

M1 报告类型，指标 ；报告，指标记录 <

M2 指标/属性库，指标分组(多级)；指标/属性，指标/属性字段项

M3 报告分类，关联指标，保存报告类型的指标布局

M4 报告属性(标题)，图片字段，集合字段

M5 图表

M6 输出报告，参数，数值带格式和样式；支持不同格式，pdf，docx，xlsx等，可扩展

M7 计算字段

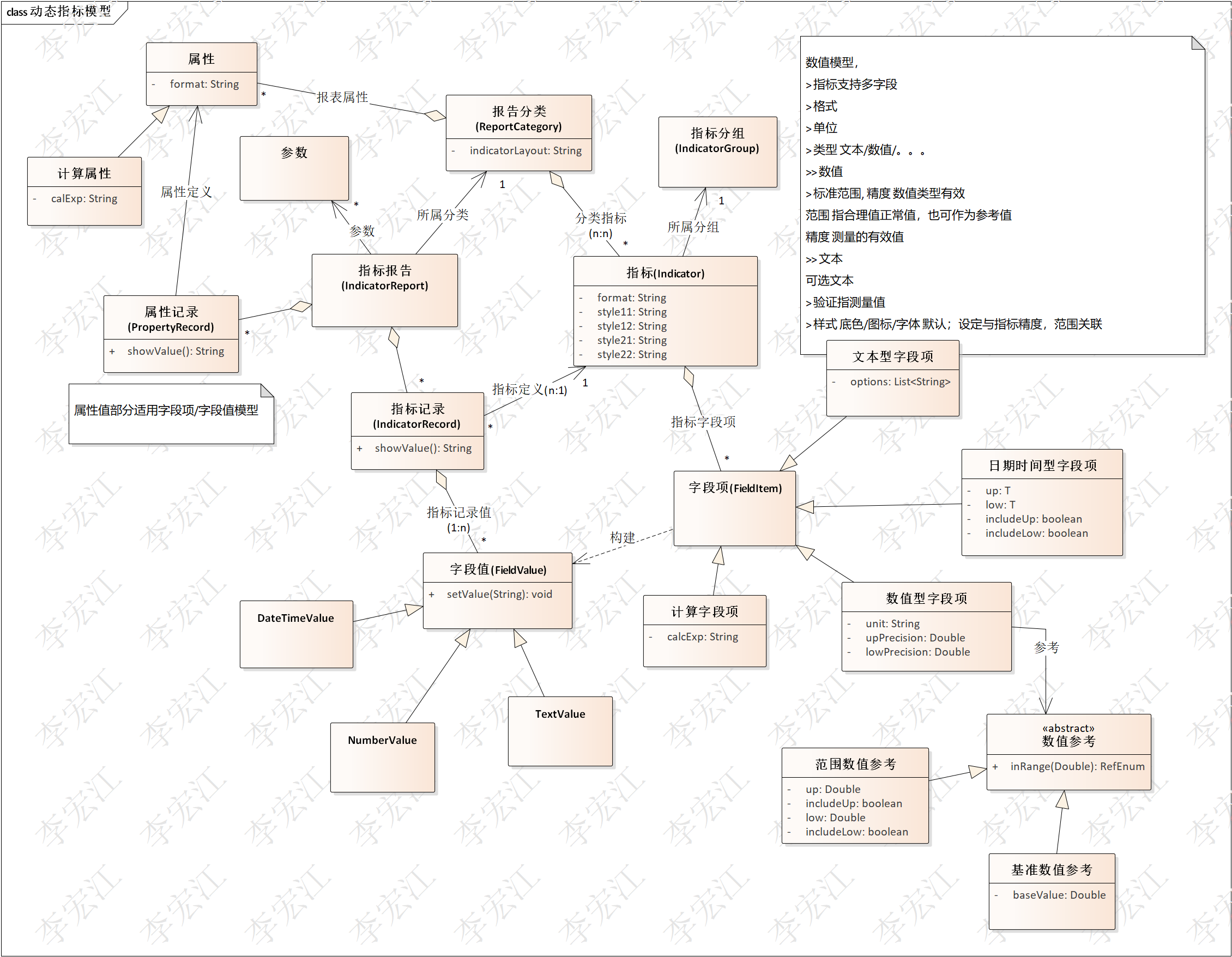

类设计

报告模型 报告分类，报告

指标模型 指标可有多个测量字段，满足专业和挑剔的显示样式，格式，数值精度和范围需要

> 格式 format属性，支持多个字段合并显示的格式，例如，颜色指标RGB，录入3个字段，显示使用格式 R/G/B 或 R-G-B等，带上样式，R/G/B

> 单位

> 类型 TEXT/NUMBER/DATETIME, ...

> 参考范围, 精度

参考范围 数值的合理值/正常值，分为基准参考和范围参考

精度 测量的有效值，通常超过精度适用>xxx, <yyy展示，不使用原本值

> 验证指标数值

> 样式规范，底色/图标资源/字体；设定与精度，范围相关

属性与参数模型 属性参考指标模型，参数用于属性取值

类模型mybatis映射

本节介绍类模型mybatis映射

类可分为两部分

1 数据部分，包括报告，记录和值；

2 指标部分，包括报告类型，指标和指标项

两部分大体差不多，下面以数据部分的映射为示例

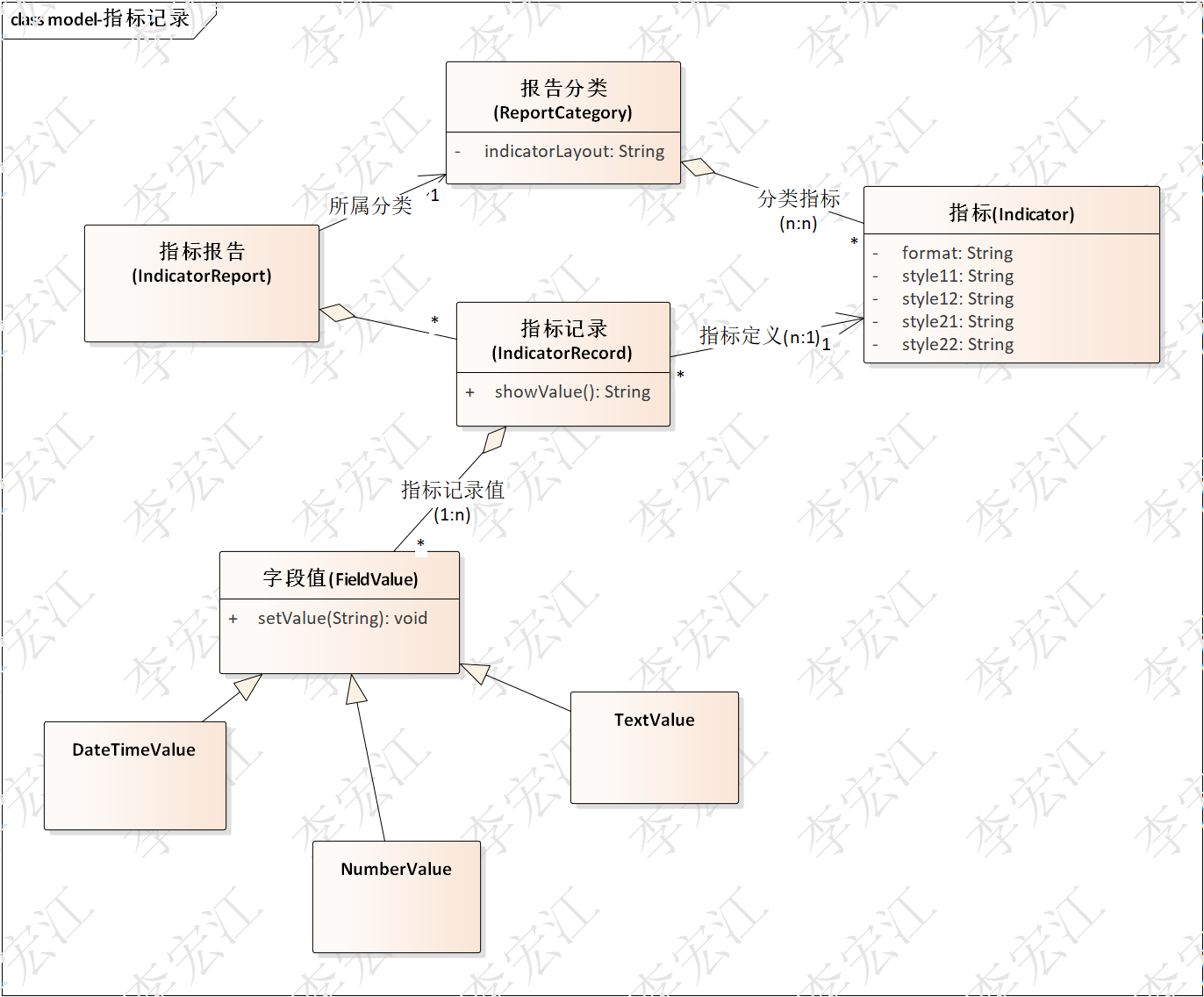

上面指标记录模型包含多种的orm形态，

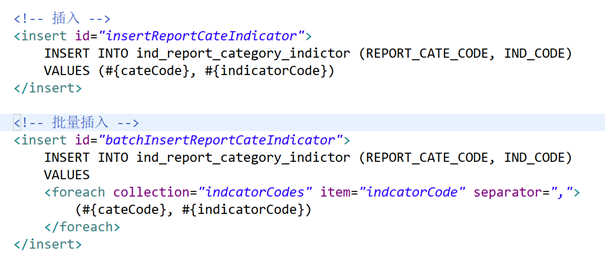

1 报告分类/指标 多对多单向映射，引入中间表，插入中间表建立关联

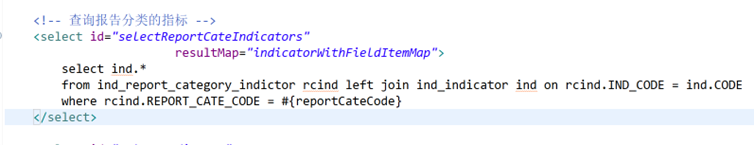

下图是报告类型的指标查询和映射，后端写入指标数据使用，指标值的验证和构建指标项负责

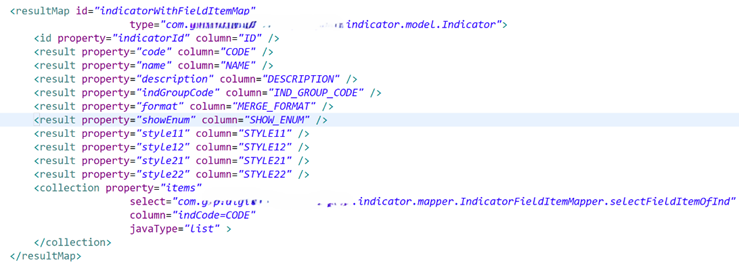

items集合，自身是继承映射，可以参看3的字段值映射

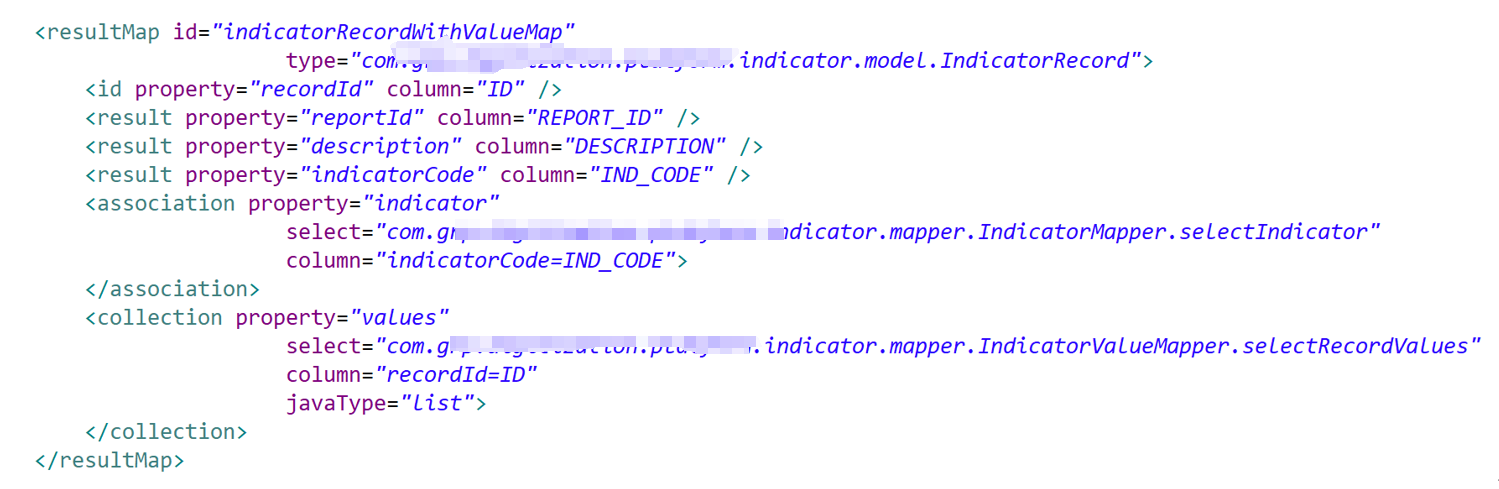

2 指标记录/字段值 一对多映射；指标记录/指标 一对一映射

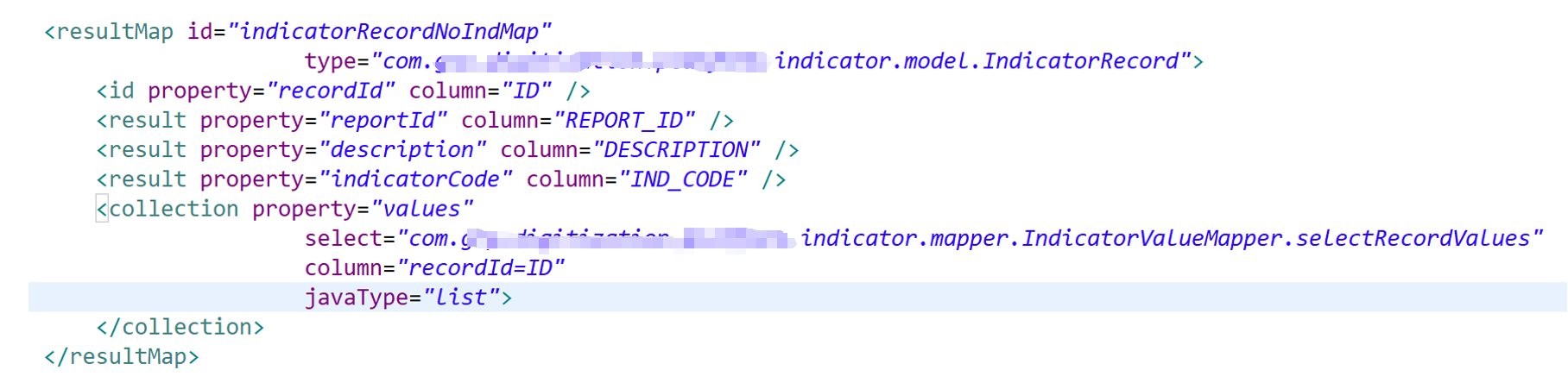

返回前端不需要带上指标，减少不必要查询消耗

3 字段值 继承映射，使用鉴别器

总的来说，mybaits在orm方面没有jpa来的优雅和强大，mybatis强项在构建dto 查询sql查询映射。

下一篇 复杂类型，图片，list类型，样式，样式和内容联动，输出器(exporter)
