0代码引擎设计(三)-详细设计

上一篇介绍了架构设计0代码引擎(二)-架构设计-优快云博客，本篇介绍详细设计

详细设计

本节详细介绍各模块的详细设计

构建模型

业务人员构建元模型，包括应用服务，业务对象和实体，业务逻辑，外部服务关联

模型

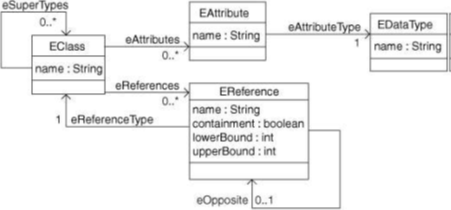

上图是emf ecore核心，拥有完善描述类模型的元素，但对于本平台特性，有以下不足，以及解决方案

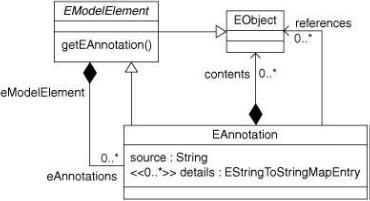

> 方法嵌入业务逻辑代码，使用方法注解标记逻辑代码，生成阶段嵌入方法

> 集成中间件，使用模板引擎(JET)，依赖中间件的springboot机制，注解，自动配置，组件扫描

> 关联导入对象(接口/服务，工具类)  实质是集成中间件的一部分，集成中间件后以本地服务关联

业务逻辑

“关键词”那节介绍贫血模型和充血模型，无论哪种模式，从代码物理特性看，逻辑实现是在方法内，通过数据运算，方法调用加工数据，方法调用也是数据运算，”控制”控制运算执行，本质上，逻辑代码实现是业务方法通过控制，运算和数据3要素实现

 上图展示0代码平台实现业务逻辑的原理，

1 方法上下文  展示方法内可获取的数据，包括全局的常量和变量，传入的参数，数据库读取，远程方法读取的，运算新增方法内临时变量

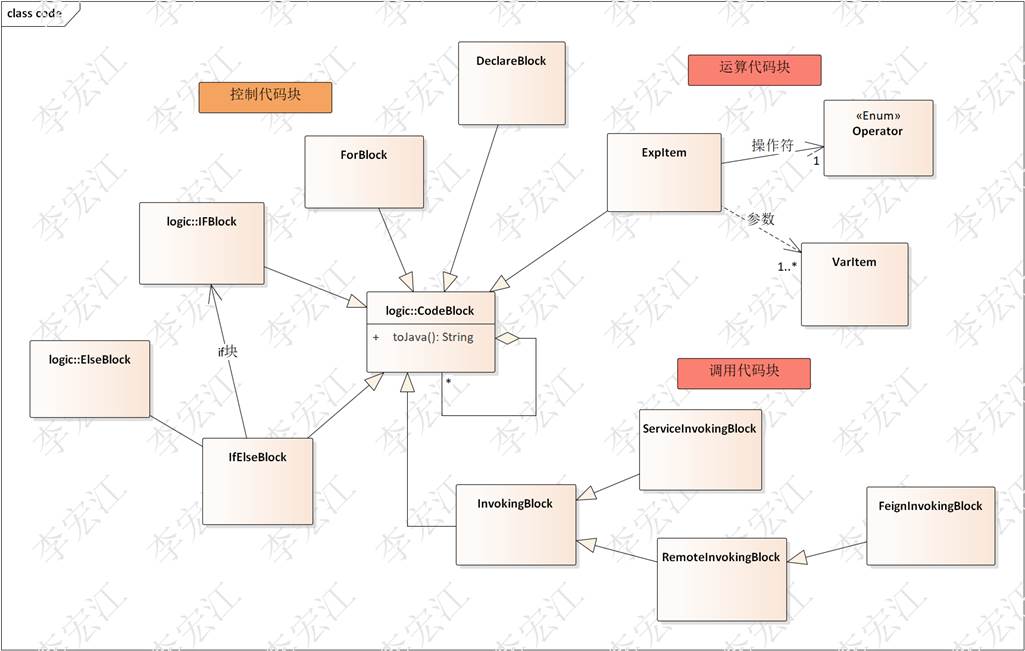

2 协同是使用groovy或jse控制和运算；数据使用groovy或jse调用java对象获取，用户不需直接使用groovy或jse，下图是构建逻辑代码的设计

“构建业务逻辑” 最终构建CodeBlock对象，CodeBlock自包含，包括控制，运算和调用3类

代码生成

代码生成分4块，元模型，业务逻辑，持久层和关联对象，其中元模型生成应用服务类，业务对象类，实体类；业务逻辑构建上节介绍，持久层集成hibernate，关联对象集成spring cloud

模型类

emf负责模型类代码生成，用户构建模型，emf生成代码

持久层

持久层使用eclipse teneo组件，teneo组件是emf的下游组件，用于生成emf ecore的实体模型的基于hibernate的持久层，版本较低，多年没有维护，需要完全掌握源码

业务逻辑和关联服务

上图业务逻辑和关联代码生成的设计，构建CodeBlock，调用toJava方法，递归输出生成代码，嵌入到方法

关联服务依赖中间件集成，也是作为最后防线，若平台不能处理，可以由开发人员，导入平台

编译和打包

编译打包使用maven，平台以maven工程管理，本节介绍maven编译打包java api

MavenCli 使用该类可以像idea/eclipse，compile，package，install，deploy等操作

用户在这阶段可以导出工程，在工程上开发

导入类资源

平台可以导入已有包，通过包扫描器，自定义类加载器载入应用工程，建模时可以关联和使用

执行(TBD)

执行通常用于规则，以业务数据为事实，执行规则，获得决策结果；执行服务的关键，执行高吞吐，代码高容量

执行包括3个组件，网关，服务和代码库

中间件(TBD。。。)

0代码集成中间件
