flink源码分析之功能组件(二)-kubeclient

简介

     本系列是flink源码分析的第二个系列，上一个《flink源码分析之集群与资源》分析集群与资源，本系列分析功能组件，kubeclient，rpc，心跳，高可用，slotpool，rest，metrics，future。其中kubeclient上一个系列介绍过，为了系列完整性，这里“copy”一下。

kubeclient组件

kubeclient是flink面向应用的fabric8 kubeclient的封装，本节分析flink如何封装kubeclient，核心组件是装饰器，资源和ServiceType，kubeclient在flink的应用主要是构建master组件的k8s部署规格，提交到k8s，下面通过分析创建master组件(createMasterComponent)解释kubeclient组件原理及使用

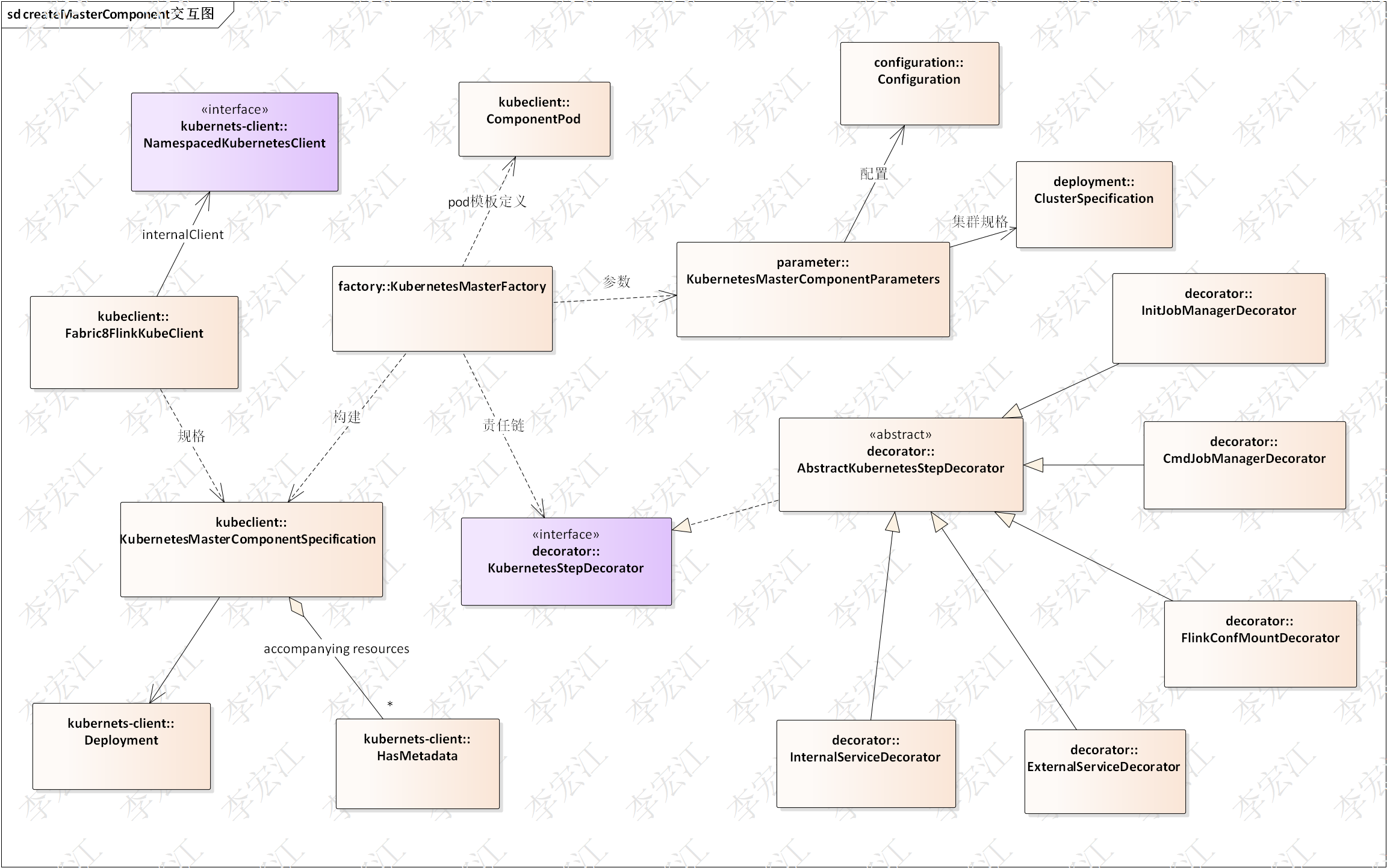

构建master组件

1. KubernetesMasterFactory构建KubernetesMasterComponentSpecification
2. KubernetesMasterComponentSpecification有两属性Deployment和accompanyingResources，前者Deployment是k8s资源对象，详情可参考k8s文档；后者是类型是List<HasMetadata>，accompanyingResources定义k8s资源对象，如 ConfigMap，Service等
3. KubernetesStepDecorator装饰器，装饰器列表实现责任链模式，装饰模板构建的ComponentPod，包括主容器和其他容器，增加其特性，用户使用此机制定制pod，后面几章分析几个典型的装饰器
4. Fabric8FlinkKubeClient的createMasterComponent，请求k8s集群构建和启动flink master组件，输入参数是KubernetesMasterComponentSpecification，其Deployment属性直接用于Fabric8 kubeclient创建Deployment对象

下面分析几个作业管理组件重要的容器装饰器

InitMasterDecorator

读入配置属性，设置pod的容器

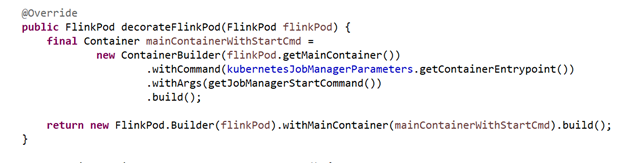

CmdMasterDecorator

装饰器实现了pod装饰，装饰主容器，设置shell执行命令

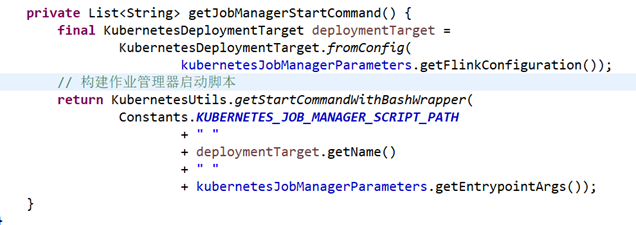

设置执行脚本KUBERNETES_JOB_MANAGER_SCRIPT_PATH = "kubernetes-jobmanager.sh"

deploymentTarget kubernetes-session或kubernetes-application

ExternalServiceDecorator

装饰器构建k8s Service对象

读入ServiceType，flink对应k8s Service的抽象类，实现buildUpExternalRestService方法，构建k8s Service

FlinkConfMountDecorator/PodTemplateMountDecorator

两个装饰器功能相同，构建ConfigMap，非主容器作为存储卷，主容器挂载存储卷

总结

kubeclient要点

1. 以模板构建初始的ComponentPod，拥有初始的完整的特性和属性
2. 可配置的/可扩展的装饰器列表增加ComponentPod的特性和属性，以及相应的资源，ConfigMap，Service等

     3. Resource是k8s资源的简单封装；ServiceType是 k8s Service对象的构建器基类
